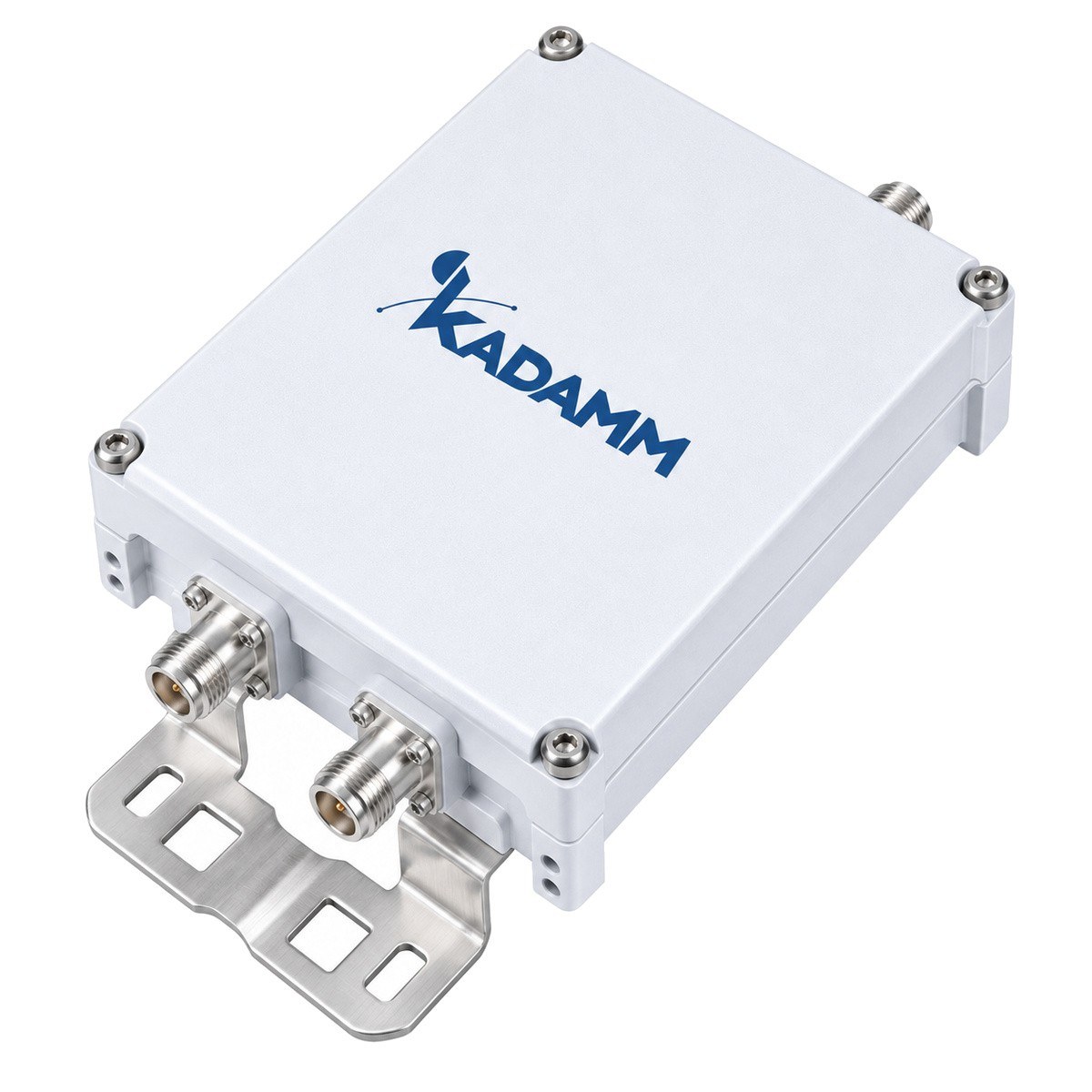

Комбайнер двухдиапазонный КАДАММ КМ-2-08 — 1695–1880 + 1920–2200 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Мультидиапазонный комбайнер КАДАММ для объединения диапазонов 1695–1880 + 1920–2200 МГц в общий антенно-фидерный тракт (co-siting БС, совмещение систем на одной АМС или в одном фидере DAS). Вносимые потери ≤0,3 дБ тип. (≤0,35 макс.), развязка портов ≥50 дБ. PIM ≤−160 dBc. Расширенные полосы 1800/2100.
О модели
КМ-2-08 — частотно-разделительный комбайнер (мультиплексер): каждый из портов пропускает свой диапазон (1695–1880 + 1920–2200 МГц) на общий порт COM с потерями ≤0,3 дБ тип. (≤0,35 макс.), при этом порты развязаны между собой (≥50 дБ) — передатчики разных систем не мешают друг другу. Пропуск питания и телеметрии DC/AISG: 3 схемы: Pass/Stop, Stop/Stop, Pass/Pass. Встроенная грозозащита: 10 кА. Средняя мощность до 200 Вт на порт, пиковая до 2000 Вт. PIM3 ≤−160 dBc при 2×43 дБм. Соединители: 7-16 / 4.3-10 female. Волновое сопротивление 50 Ом, температура −40…+65 °C, класс защиты IP67. Доступно сдвоенное исполнение (два комбайнера в одном корпусе для X-pol антенн, артикул с суффиксом -Д, вес 3,9 кг).
Ключевые преимущества
Технические характеристики
| Электрические параметры | |
|---|---|
| Диапазоны портов | 1695–1880 + 1920–2200 МГц |
| Вносимые потери | ≤0,3 дБ тип. (≤0,35 макс.) |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 (при 2×43 дБм) | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / 2000 Вт |
| DC/AISG | 3 схемы: Pass/Stop, Stop/Stop, Pass/Pass |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Соединители | 7-16 / 4.3-10 female |
| Габариты (одиночный) | 162×150×50,5 мм |
| Вес (одиночный) | 2,0 кг |
| Сдвоенное исполнение | есть, 3,9 кг (арт. КМ-2-08-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Класс защиты | IP67 |
Другие комбайнеры двухдиапазонный КАДАММ
| Артикул | Диапазоны | Соединители |
|---|---|---|
| КАДАММ КМ-2-01 | 690–860 + 880–960 МГц | 4.3-10 |
| КАДАММ КМ-2-02 | 698–960 + 1710–2700 МГц | 7-16 |
| КАДАММ КМ-2-03 | 380–960 + 1695–2700 МГц | 4.3-10 |
| КАДАММ КМ-2-04 | 1695–1780 и 2110–2200 + 1850–1995 МГц | 7-16 / 4.3-10 |
| КАДАММ КМ-2-05 | 1695–2200 + 2300–2700 МГц | 4.3-10 |
| КАДАММ КМ-2-06 | 1427–1880 + 1920–2200 МГц | N / 7-16 / 4.3-10 |
| КАДАММ КМ-2-07 | 1710–1880 + 1920–2170 МГц | 4.3-10 |
| КАДАММ КМ-2-09 | 698–797 + 824–894 МГц | 7-16 |
| КАДАММ КМ-2-10 | 68–490 + 698–2690 МГц | 4.3-10 |
| КАДАММ КМ-2-11 | 490–960 + 1427–3800 МГц | N / 4.3-10 / 7-16 |
| КАДАММ КМ-2-12 | 3300–4000 + DC–2700 МГц | 7-16 |
| КАДАММ КМ-2-13 | 80–520 + 698–2700 МГц | N |
| КАДАММ КМ-2-14 | 790–862 + 880–960 МГц | 4.3-10 |
| КАДАММ КМ-2-15 | 340–2700 + 3300–4200 МГц | 4.3-10 |
| КАДАММ КМ-2-16 | 694–862 + 880–960 МГц | 4.3-10 |
| КАДАММ КМ-2-17 | 703–803 + 895–960 МГц | 4.3-10 |
Области применения
Монтаж
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия КАДАММ на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
15+ лет
Пассивная конструкция без элементов, подверженных старению.
Техподдержка
Русскоязычная служба
Поможем рассчитать бюджет линии и подобрать состав СРК.
Наличие
Склад в Москве
Ходовые позиции серии КМ поддерживаются на складе.
Купить комбайнер КАДАММ КМ-2-08
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка · 8 (800) 505-92-60
Промышленное оборудование Комбайнер двухдиапазонный КАДАММ КМ-2-08 — 1695–1880 + 1920–2200 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
