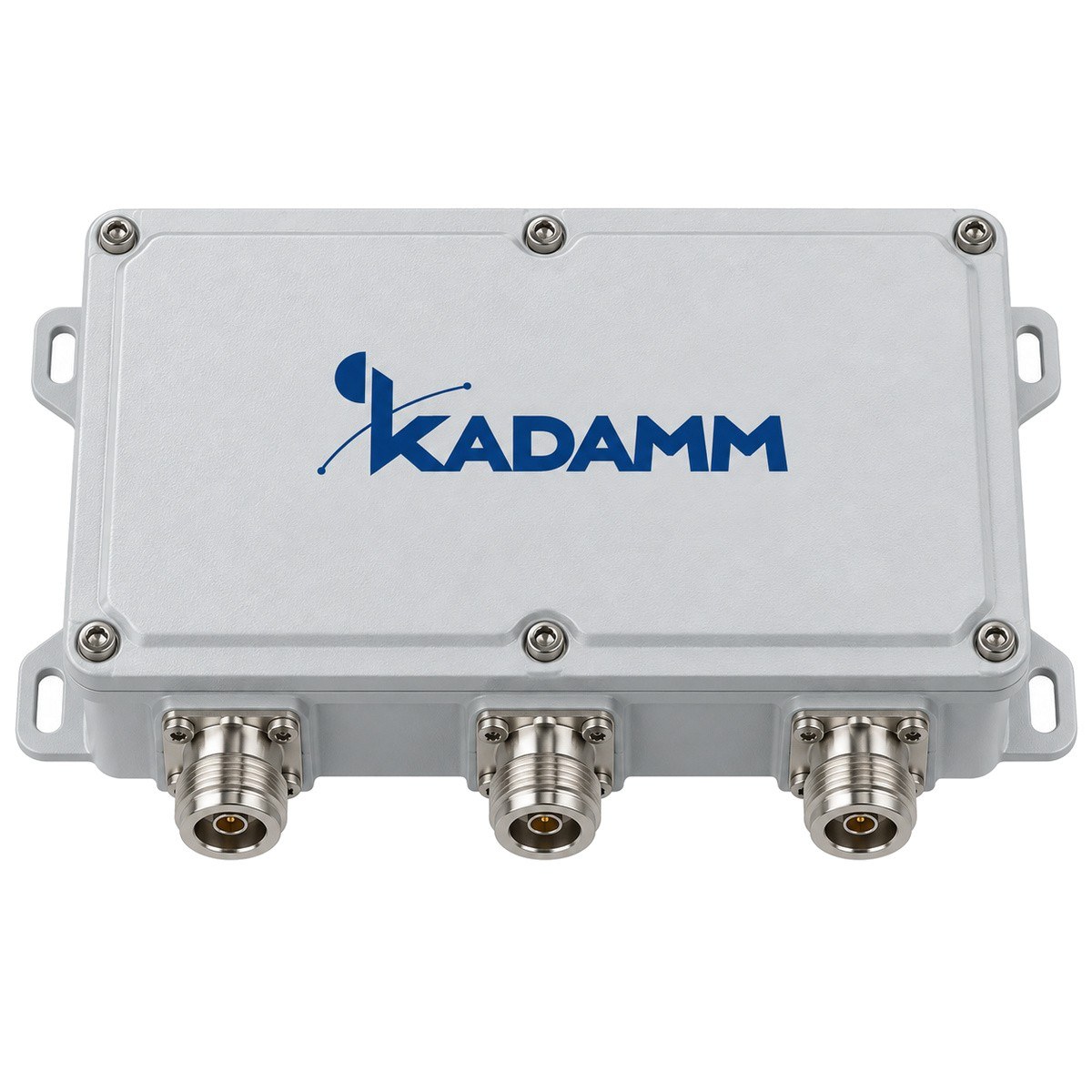

Комбайнер кабельный двухдиапазонный КАДАММ КМ-2-К2 — 1710–1880 + 1920–2690 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Мультидиапазонный комбайнер КАДАММ для объединения диапазонов 1710–1880 + 1920–2690 МГц в общий антенно-фидерный тракт (co-siting БС, совмещение систем на одной АМС или в одном фидере DAS). Вносимые потери ≤0,9 дБ (0,5 тип., с кабелем), развязка портов ≥27 дБ. PIM ≤−153 dBc. Миниатюрный кабельный диплексер 150 г для встройки в оборудование.
О модели
КМ-2-К2 — частотно-разделительный комбайнер (мультиплексер): каждый из портов пропускает свой диапазон (1710–1880 + 1920–2690 МГц) на общий порт COM с потерями ≤0,9 дБ (0,5 тип., с кабелем), при этом порты развязаны между собой (≥27 дБ) — передатчики разных систем не мешают друг другу. Пропуск питания и телеметрии DC/AISG: —. Встроенная грозозащита отсутствует (кабельная серия). Средняя мощность до 50 Вт на порт. PIM3 ≤−153 dBc при 2×43 дБм. Соединители: кабельные выводы 141FEP. Волновое сопротивление 50 Ом, температура −40…+65 °C, класс защиты IP40.
Ключевые преимущества
Технические характеристики
| Электрические параметры | |
|---|---|
| Диапазоны портов | 1710–1880 + 1920–2690 МГц |
| Вносимые потери | ≤0,9 дБ (0,5 тип., с кабелем) |
| Развязка между портами | ≥27 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,3) |
| PIM3 (при 2×43 дБм) | ≤−153 dBc |
| Средняя / пиковая мощность | ≤50 / — Вт |
| DC/AISG | — |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Соединители | кабельные выводы 141FEP |
| Габариты (одиночный) | 145×45×22,5 мм |
| Вес (одиночный) | 0,15 кг |
| Сдвоенное исполнение | — |
| Грозозащита | — |
| Монтаж | настенный / внутрь шкафа |
| Температура эксплуатации | −40…+65 °C |
| Класс защиты | IP40 |
Другие комбайнеры (кабельные) КАДАММ
| Артикул | Диапазоны | Соединители |
|---|---|---|
| КАДАММ КМ-2-К1 | 690–803 + 824–960 МГц | кабельные выводы RG402 (50 мм) |
Области применения
Монтаж
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | по спецификации изделия |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
