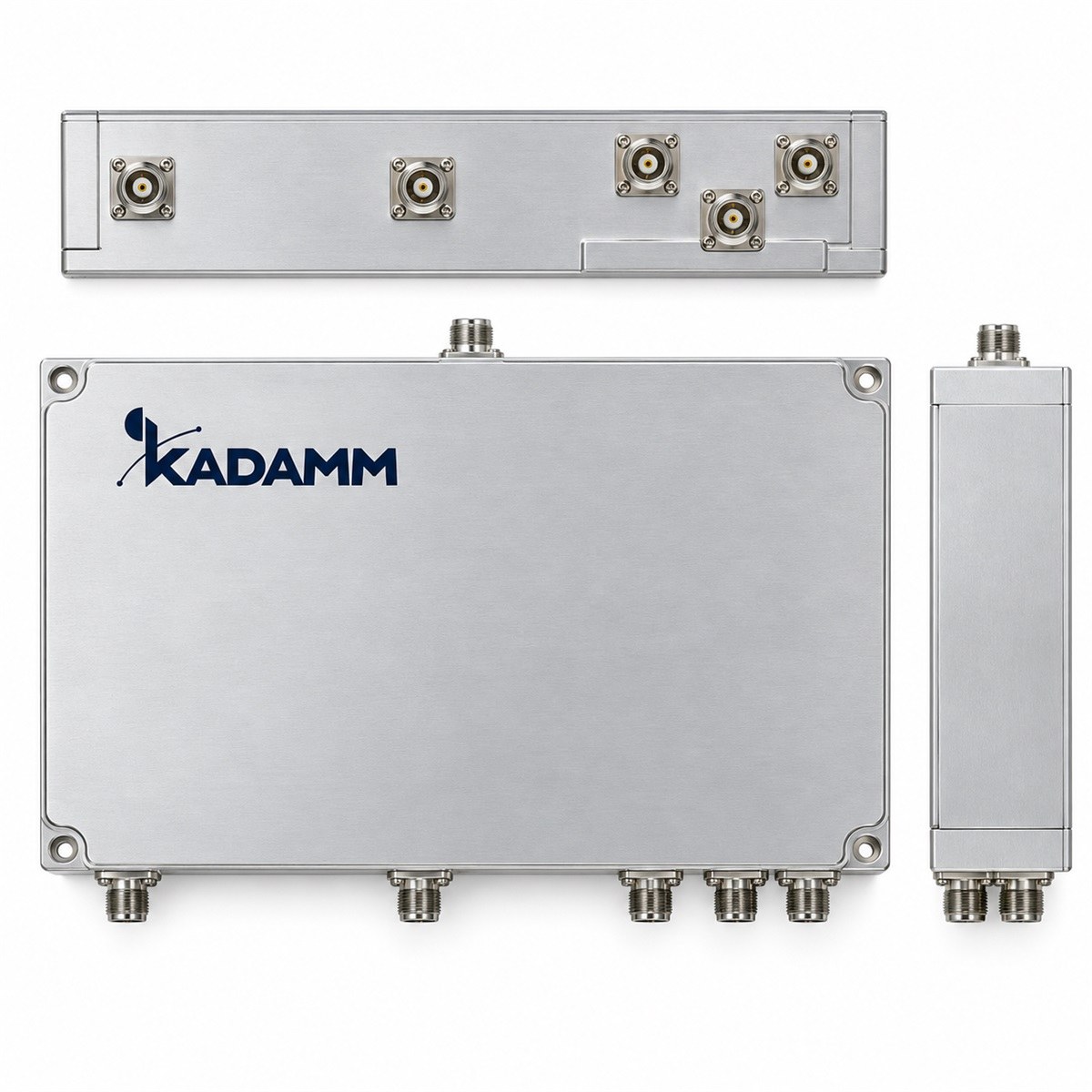

КАДАММ КМ-5-08 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц в общий фидер и антенну, вносимые потери ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц). Мощность 100 Вт (максимальная), разъёмы розетка SMA. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-5-08 объединяет системы в полосах 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц), подавление от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу), КСВН ≤1,40.
Допустимая мощность 100 Вт (максимальная). Соединители розетка SMA, волновое сопротивление 50 Ом, рабочая температура −30 … +55 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц |
| Вносимые потери | ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц) |
| Неравномерность в полосе | ≤0,6 дБ |
| Подавление / развязка | от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу) |
| КСВН | ≤1,40 |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +55 °C |
| Масса | 2,5 кг |
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| КАДАММ КМ-5-08 | 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц | ≤1,3 дБ | 100 Вт |
КАДАММ КМ-5-08 работает в полосах 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц. Комбайнер КАДАММ КМ-5-08 объединяет системы 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц в общий фидер и одну антенну.
Комплект КАДАММ КМ-5-08: комбайнер с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-5-08 — 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц.
У КАДАММ КМ-5-08 вносимые потери ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц), подавление / развязка от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу).
У КАДАММ КМ-5-08 мощность 100 Вт (максимальная), КСВН ≤1,40.
У КАДАММ КМ-5-08 разъёмы розетка SMA, масса 2,5 кг, рабочая температура −30 … +55 °C.
У КАДАММ КМ-5-08: диапазоны портов 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц, вносимые потери ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц), подавление / развязка от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу). У КАДАММ КМ-6-03: диапазоны портов 791–862 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 МГц, вносимые потери ≤1,1 дБ, подавление / развязка ≥30 дБ.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц — и теряет только ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц).
Гарантия на КАДАММ КМ-5-08 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер пятидиапазонный КАДАММ КМ-5-08 — 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
