Резонаторный комбайнер на 2 полосы: 824–884 + 905–960 МГц, развязка между портами ≥90 дБ, 200 Вт на вход.

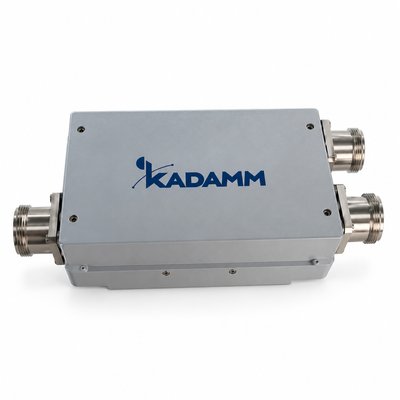

KADAMM КМ-2-30 — комбайнер (многополосный сумматор), полоса 824–884 / 905–960 МГц. Основные данные: вносимое ослабление не более 0,5 дБ; развязка не менее 90 дБ; КСВН не более 1,25; мощность до 200 Вт; соединители — N / DIN / 4.3-10.
Комбайнер (многополосный сумматор) объединяет сигналы разных полос частот в один выход — на общую антенну или распределительную сеть — с помощью частотно-избирательных фильтров: каждый вход пропускает только свою полосу (здесь 2 полосы), остальные отражает обратно в общий узел. Поэтому сигнал проходит с небольшим вносимым ослаблением — не более 0,5 дБ, а не теряет половину мощности, как в гибридном мосте.
Развязка между входами — не менее 90 дБ показывает, какая часть сигнала одной полосы просачивается на вход соседней. Её хватает, чтобы передатчики разных систем не нагружали друг друга и продукты их смешения не попадали обратно в тракты. Плата за малые потери — фиксированные полосы портов: комбайнер подбирают под конкретные диапазоны.
Сопряжение с трактом: КСВН не более 1,25 — от входа отражается не более 1 % падающей мощности; волновое сопротивление 50 Ом; допустимая мощность 200 Вт; соединители — N / DIN / 4.3-10. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
Конструкция: исполнение — IP65 / IP67, монтаж — на трубу или стену, рабочая температура −25…+60 °C.
| Параметр | Значение |
|---|---|
| Полосы портов | 824–884 + 905–960 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥90 дБ |
| КСВН | ≤1,25 |
| Входная мощность | 200 Вт |
| PIM3 | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5, 3 кА, 10/350 мкс |
| Проход постоянного тока (DC) | есть |
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN или 4.3-10 (розетка) — по исполнению |
| Исполнение | помещения и улица, IP65 / IP67 |
| Монтаж | на трубу или стену |
| Температура эксплуатации | −25…+60 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| КМ-2-30 | 824–884 + 905–960 | ≤0,5 | ≥90 | 200 |
Другие разъёмы и исполнения — уточняйте у менеджера.
Комбайнеры ставят на сайтах базовых станций, чтобы несколько диапазонов работали через одну антенну и один фидер, и на входе систем внутреннего покрытия, где сигналы операторов и систем сводятся в общую распределительную сеть.
Один и тот же прибор работает в обе стороны: на передачу он объединяет, на приём — разделяет полосы по своим портам. Мультиплексоры с узкими полосами разделяют каналы радиосвязи и служб в общем тракте.
Полосы портов. Каждая система — в полосу своего порта: 824–884 + 905–960 МГц.
Защитные интервалы. Между полосами соседних портов нужен частотный разнос — смотрите полосы в таблице.
Соединители. N / DIN / 4.3-10 — ответная часть того же типа, без переходников.
Изделие выбранного исполнения.

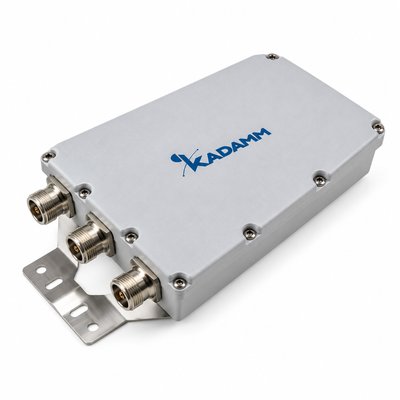

| Параметр | КМ-2-30 | КМ-3-14 | КМ-3-15 | КМ-3-16 | КМ-3-17 | ФП-1400Ш | ПОИ-16/4-150 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 905–960 МГц | 1920–2700 МГц | 3300–3800 МГц | 2500–2700 МГц | 2400–2500 МГц | 1150–1650 МГц | 700–2690 МГц |
| Тип | комбайнер | комбайнер | комбайнер | комбайнер | комбайнер | фильтр | POI |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Комбайнер разделяет сигналы по частоте: каждая полоса проходит со своего входа с малым вносимым ослаблением (не более 0,5 дБ). Гибридный мост частоту не различает и делит мощность пополам, поэтому на каждую несущую теряется 3 дБ, если второй выход закрыт нагрузкой.
Зато мост объединяет сигналы одной полосы, чего комбайнер не умеет. Поэтому для разных диапазонов берут комбайнер, а для двух операторов в одной полосе — мост; на сложных сайтах их сочетают. Комбайнер и мосты часто стоят вместе в составе POI на входе многооператорской DAS.
Нет: на один порт подают только сигналы его полосы, и два передатчика одной полосы на разные порты не разведёшь — у портов разные частоты. Два сигнала одной полосы сначала объединяют гибридным мостом или канальным комбайнером, а уже потом подают на порт комбайнера.
Если полосы ваших систем не совпадают с полосами портов, пришлите их список — подберём исполнение KADAMM или предложим схему из комбайнера и мостов. Схему объединения выбирают по разносу частот передатчиков и допустимым потерям в тракте; расчёт сделаем по вашим частотам.
Допустимая мощность — 200 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Соединители — N / DIN / 4.3-10. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM КМ-2-30, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM КМ-2-30 могут уточняться без уведомления.

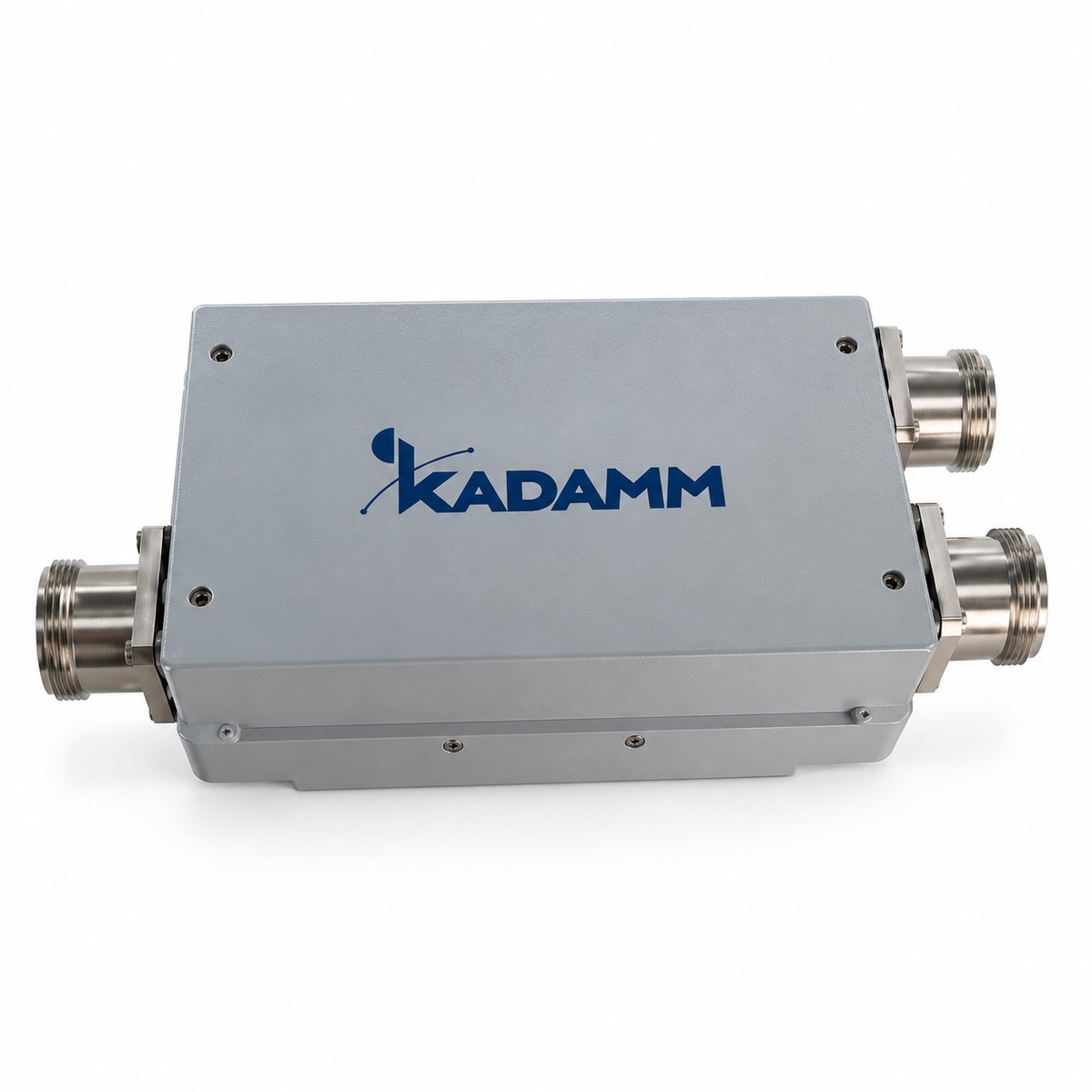

Поставляем Комбайнер двухдиапазонный КАДАММ КМ-2-30 — 824–884 + 905–960 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
