Полосовой фильтр 1150–1650 МГц (полоса 500 МГц) для трактов ГНСС: потери ≤0,3 дБ, подавление ≥40 дБ ниже 900 и в 1800–3000 МГц, 100 Вт.

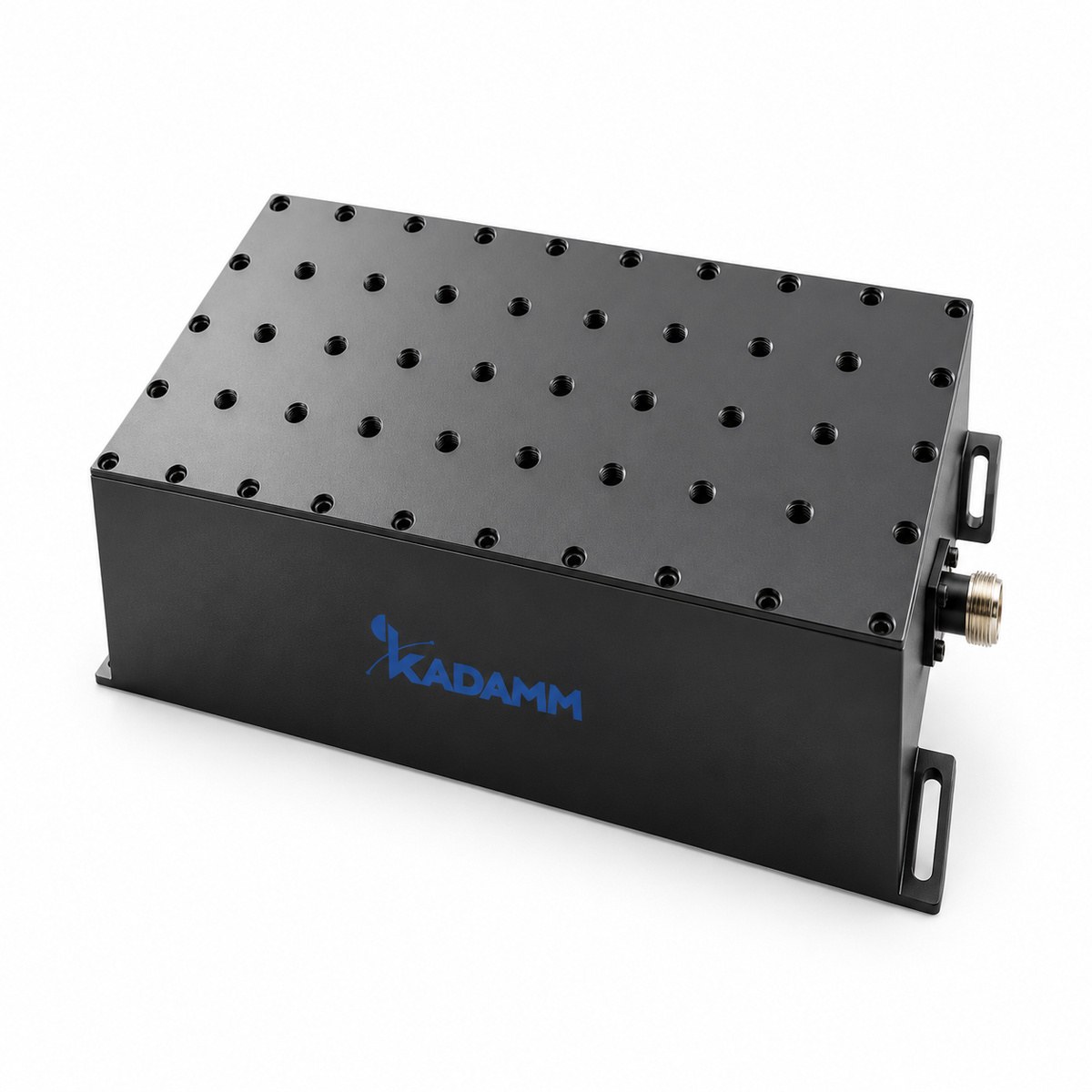

KADAMM ФП-1400Ш — полосовой фильтр, полоса 1150–1650 МГц. Основные данные: вносимое ослабление не более 0,3 дБ; подавление вне полосы не менее 40 дБ; КСВН не более 1,5; мощность до 100 Вт.
Полосовой фильтр пропускает заданную полосу и ослабляет сигналы вне её. Качество фильтра описывают вносимым ослаблением в полосе пропускания (не более 0,3 дБ) и подавлением вне её (не менее 40 дБ): чем круче скаты и глубже подавление, тем больше резонаторов и тем выше вносимое ослабление.
Полосовой фильтр защищает приёмник от внеполосных сигналов и ограничивает излучение передатчика его полосой. На многооператорских площадках он отделяет свою систему от соседних, работающих на близких частотах.
Сопряжение с трактом: КСВН не более 1,5 — от входа отражается не более 4 % падающей мощности; волновое сопротивление 50 Ом; допустимая мощность 100 Вт. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
Конструкция: рабочая температура −30…+70 °C.
| Параметр | Значение |
|---|---|
| Полоса пропускания | 1150–1650 МГц (500 МГц) |
| Вносимые потери | ≤0,3 дБ |
| Подавление | ≥40 дБ на DC–900 МГц и 1800–3000 МГц |
| КСВН | ≤1,5 |
| PIM | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Средняя мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN, SMA или 4.3-10 — по исполнению |
| Цвет | чёрный |
| Температура эксплуатации | −30…+70 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
| Артикул | Полоса, МГц | Потери, дБ | Подавление | Мощность, Вт |
|---|---|---|---|---|
| ФП-1400Ш | 1150–1650 | ≤0,3 | ≥40 дБ (DC–900, 1800–3000 МГц) | 100 |
Другие разъёмы и исполнения — уточняйте у менеджера.
Фильтры ставят на входах приёмников и выходах передатчиков базовых станций, репитеров и ретрансляторов, в трактах систем внутреннего покрытия и на площадках, где рядом работают системы разных операторов и служб.
Типичная задача — устранить помеху: определить, на какой частоте она приходит, и поставить фильтр, пропускающий свою полосу и подавляющий мешающую на нужную величину.
Полоса пропускания. Рабочие частоты системы — внутри 1150–1650 МГц.
Подавление. Достаточное на частоте мешающего сигнала.
Мощность. Для передатчика — с запасом на пики.
Изделие выбранного исполнения.
| Параметр | ФП-1400Ш | КМ-3-17 | КМ-3-16 | КМ-3-15 | КМ-3-14 | КМ-2-30 | ПОИ-16/4-150 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 1150–1650 МГц | 2400–2500 МГц | 2500–2700 МГц | 3300–3800 МГц | 1920–2700 МГц | 905–960 МГц | 700–2690 МГц |
| Тип | фильтр | комбайнер | комбайнер | комбайнер | комбайнер | комбайнер | POI |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Фильтр ослабляет сигналы вне своей полосы на не менее 40 дБ, а свою полосу пропускает с небольшим вносимым ослаблением (не более 0,3 дБ). Мешающий сигнал соседней системы, попавший в тракт, ослабляется настолько, что перестаёт перегружать приёмник. Подавление нормируется на заданных частотах — смотрите таблицу характеристик.
Эффект зависит от того, насколько далеко по частоте мешающий сигнал от рабочей полосы: вблизи края подавление меньше. Пришлите частоты своей системы и помехи — проверим, хватит ли этого фильтра. Если помех несколько на разных частотах, фильтры ставят каскадом или берут фильтр с более широкой полосой заграждения.
Для защиты приёмника — на его вход, как можно ближе к приёмнику или репитеру, чтобы мешающий сигнал не успел перегрузить входные каскады. Для ограничения излучения передатчика — на его выход, перед антенной или комбайнером. Фильтр на входе приёмника ставят до малошумящего усилителя, если сигнал помехи может его перегрузить.
Если тракт общий для передачи и приёма, фильтр должен выдерживать мощность передатчика. Вносимое ослабление фильтра закладывают в расчёт линии: на приёме оно немного ухудшает чувствительность, на передаче — уменьшает мощность. После установки фильтра проверяют, что уровень полезного сигнала не упал сильнее расчётного.
Допустимая мощность — 100 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ФП-1400Ш, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ФП-1400Ш могут уточняться без уведомления.
Поставляем Фильтр полосовой КАДАММ ФП-1400Ш — 1150–1650 МГц, 100 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
