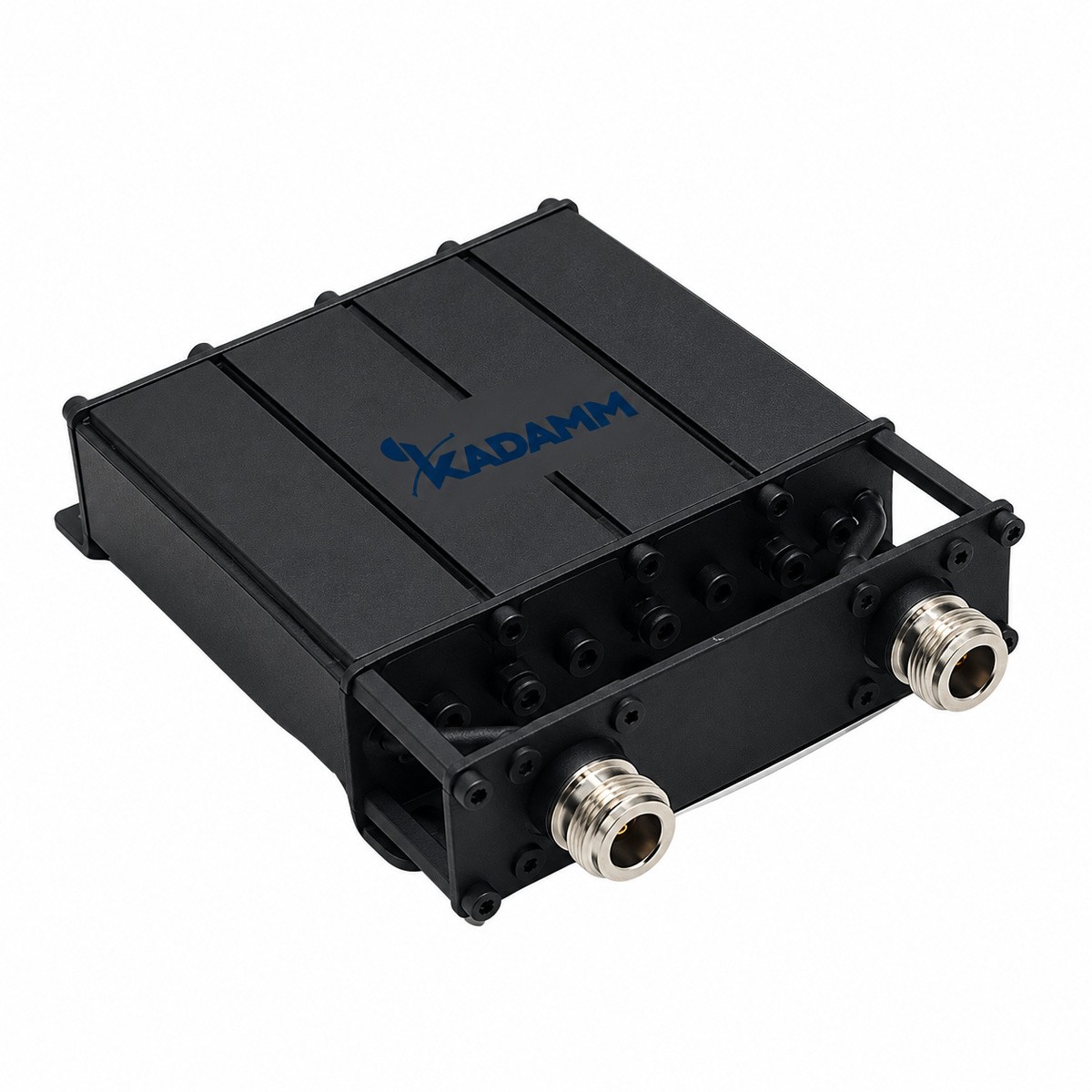

КАДАММ ФП-136/174-N — полосовой фильтр: полоса пропускания 136–174 МГц, вносимые потери ≤2,0 дБ, КСВН ≤1,35, подавление ≥30 дБ вне полосы настройки. Мощность 30 Вт (максимальная), разъёмы розетка N. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-136/174-N пропускает 136–174 МГц и подавляет сигналы вне рабочей полосы: ≥30 дБ вне полосы настройки.
Вносимые потери ≤2,0 дБ, КСВН ≤1,35.
Допустимая мощность 30 Вт (максимальная). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +50 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 136–174 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,35 |
| Заграждение | ≥30 дБ вне полосы настройки |
| Мощность | 30 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Перестройка | в диапазоне 136–174 МГц, полоса пропускания 0,8–2,0 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-136/174-N | 136–174 МГц | ≤2,0 дБ | КСВН ≤1,35 | 30 Вт |
КАДАММ ФП-136/174-N работает в полосах 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Полосовой фильтр КАДАММ ФП-136/174-N пропускает рабочую полосу и подавляет соседние — заграждение ≥30 дБ вне полосы настройки.
Комплект КАДАММ ФП-136/174-N: полосовой фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-136/174-N — 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы).
У КАДАММ ФП-136/174-N вносимые потери ≤2,0 дБ, заграждение ≥30 дБ вне полосы настройки.
У КАДАММ ФП-136/174-N мощность 30 Вт (максимальная), КСВН ≤1,35.
У КАДАММ ФП-136/174-N разъёмы розетка N, рабочая температура −20 … +50 °C.
У КАДАММ ФП-136/174-N: вносимые потери ≤2,0 дБ, заграждение ≥30 дБ вне полосы настройки, мощность 30 Вт (максимальная). У КАДАММ ФП-824/884-N: вносимые потери ≤1,0 дБ, заграждение ≥20 дБ на 856–862 МГц, ≥70 дБ на 890–960 МГц, мощность 150 Вт средняя.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 136–174 МГц и ослабляет сигналы соседних систем— ≥30 дБ вне полосы настройки.
Гарантия на КАДАММ ФП-136/174-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-136/174-N — 136–174 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
