Передатчикрабочая полоса + гармоникиФНЧсрез выше полосыАнтеннатолько рабочая полоса
Гармоники лежат выше рабочей частоты, поэтому их срезает фильтр нижних частот, не трогая полезный сигнал.

Четыре типа и одна задача

Фильтр пропускает нужную полосу и подавляет всё остальное. Тип выбирают по тому, где лежит помеха относительно рабочей полосы: выше, ниже, по обе стороны или на конкретной частоте.

ТипЧто пропускаетКогда берутСерия КАДАММ
Полосовой (ППФ)заданную полосу, всё остальное подавляетвыделить рабочий канал, защитить приёмник от соседних службKADAMM ППФ
Нижних частот (ФНЧ)всё ниже частоты срезаподавить гармоники передатчика и продукты умножителяKADAMM ФНЧ
Верхних частот (ФВЧ)всё выше частоты срезаубрать низкочастотные помехи и наводкиKADAMM ФВЧ
Режекторный (ПЗФ)всё, кроме узкой полосы загражденияподавить конкретный мешающий передатчикKADAMM ПЗФ

Гармоники подавляет именно ФНЧ: вторая и третья гармоники лежат выше рабочей частоты, поэтому фильтр с частотой среза чуть выше полосы передатчика срезает их, не трогая полезный сигнал.

Что смотреть в характеристиках

  • Полоса пропускания. Она должна перекрывать рабочую полосу с запасом на температурный уход и разброс изделий.
  • Вносимые потери в полосе. В передающем тракте они превращаются в тепло и снижают мощность, в приёмном — напрямую ухудшают чувствительность, особенно до малошумящего усилителя.
  • Затухание в полосе заграждения. Главный показатель фильтра: на сколько децибел подавлена помеха на нужной частоте.
  • Крутизна перехода. Чем ближе помеха к рабочей полосе, тем более крутой фильтр нужен — и тем больше у него габариты и потери.
  • КСВН и мощность. В передающем тракте фильтр должен держать проходящую мощность и оставаться согласованным: рассогласование отражает мощность обратно в усилитель.

Фильтр не заменяет развязку. Если нужно защитить выход усилителя от отражённой волны, ставят вентиль или циркулятор, а не фильтр: в полосе пропускания фильтр прозрачен в обе стороны.

Таблица подбора

Что мешаетЧто ставитьСерии КАДАММ
Гармоники передатчика, продукты умножителяФНЧ с частотой среза выше рабочей полосыKADAMM ФНЧ
Соседние службы по обе стороны от каналаПолосовой фильтрKADAMM ППФ
Мощные низкочастотные передатчики, наводкиФВЧKADAMM ФВЧ
Конкретный мешающий передатчик на известной частотеРежекторный фильтрKADAMM ПЗФ

Серии КАДАММ

В разделе фильтры СВЧ и радиочастотные — 283 моделей четырёх типов, диапазоны от десятков мегагерц до 62 ГГц. Полные таблицы с полосами, потерями и затуханием — в карточках серий.

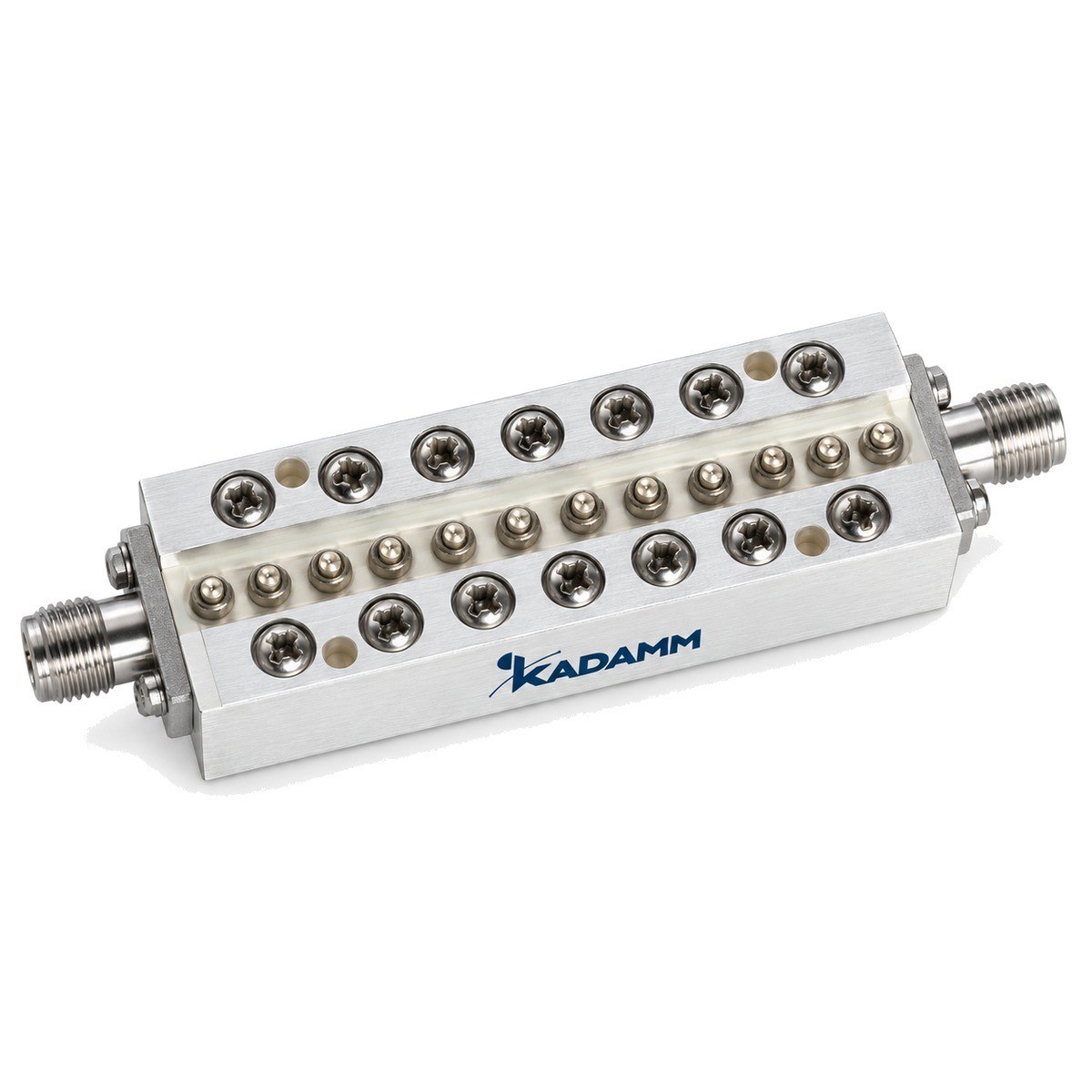

KADAMM ППФ
Полосовые фильтры СВЧ (полосно-пропускающие)
Полосовые, 40 МГц – 62 ГГц, 168 моделей
Открыть карточку

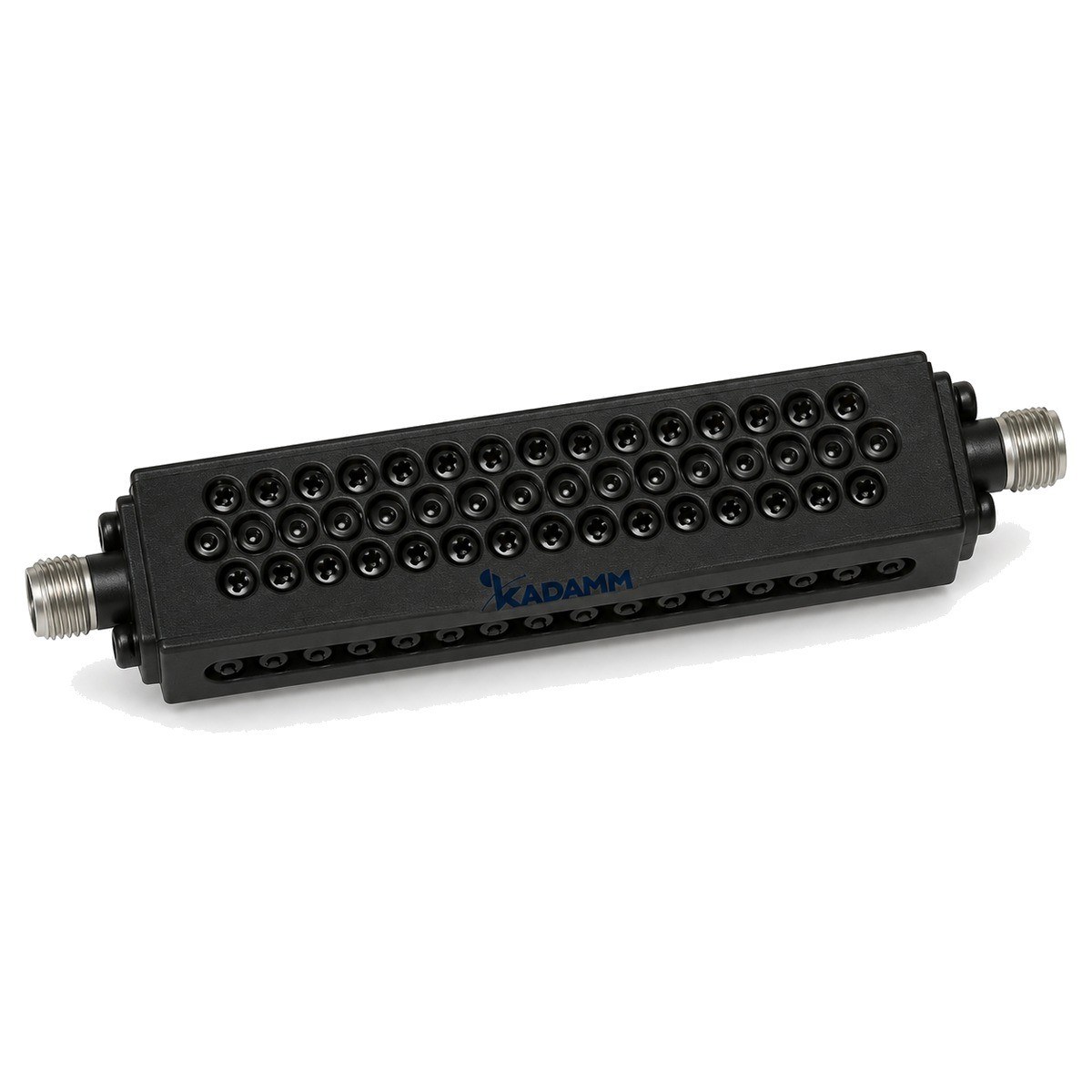

KADAMM ФНЧ
Фильтры нижних частот (ФНЧ) СВЧ
Нижних частот, до 28 ГГц, 47 моделей
Открыть карточку

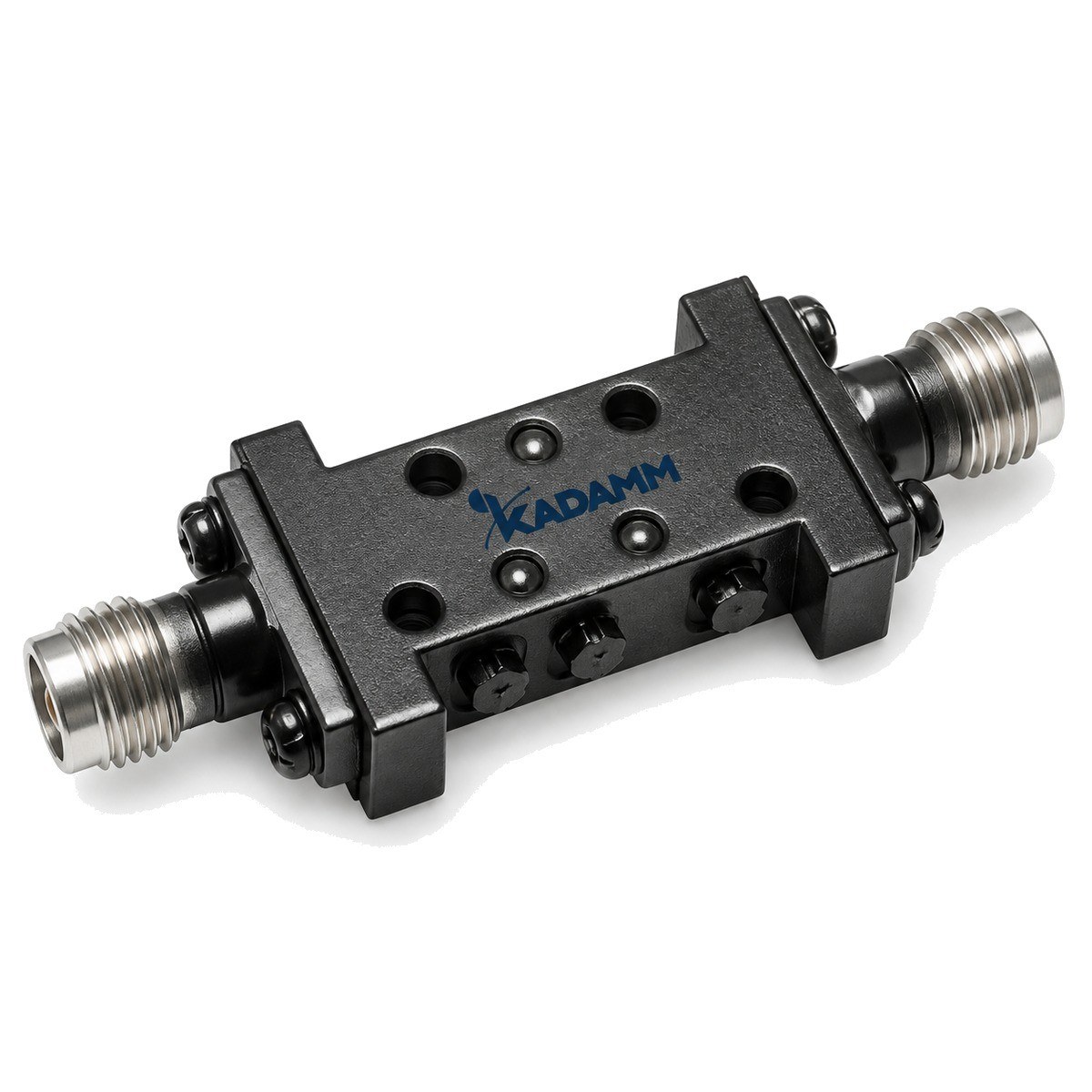

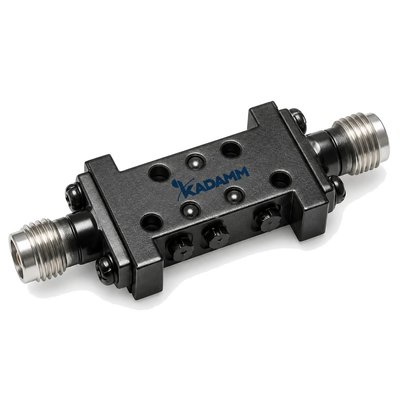

KADAMM ФВЧ
Фильтры верхних частот (ФВЧ) СВЧ
Верхних частот, 380 МГц – 60 ГГц, 23 моделей
Открыть карточку
KADAMM ПЗФ
Режекторные фильтры СВЧ (полосно-заграждающие)
Режекторные, 45 моделей
Открыть карточку
