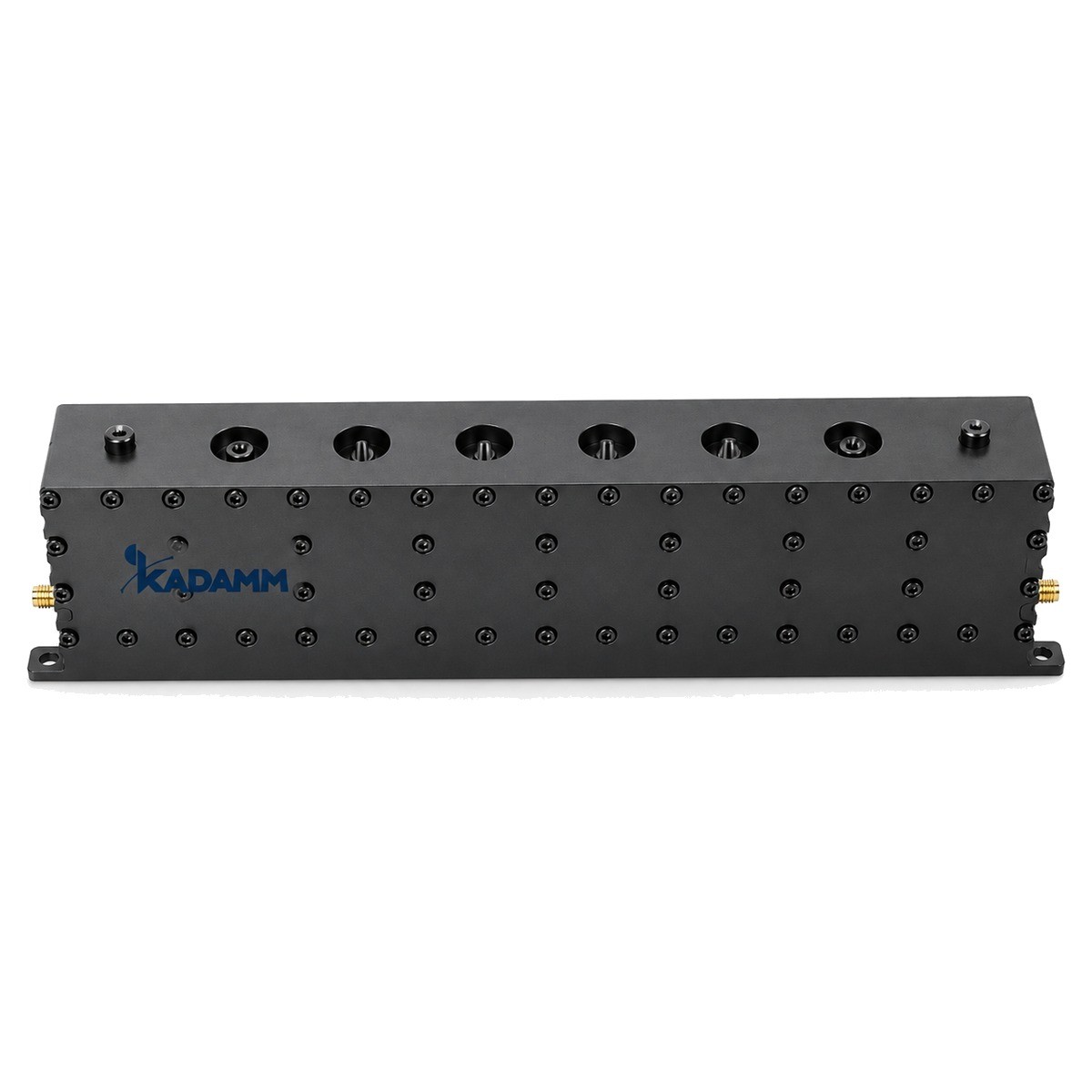

Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ

Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ

Код: KADAMM ПЗФ
Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ
KADAMM ПЗФ — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Фильтры СВЧ

Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ

Режекторные фильтры СВЧ (полосно-заграждающие): 194 модели. Таблица исполнений даёт частоты среза или полосы, подавление и вносимые потери.

KADAMM ПЗФ
до 40 ГГц
Диапазон частот
194
Моделей в серии
SMA
Соединитель

Описание

Диапазон серии KADAMM ПЗФ — до 40 ГГц; 194 модели, соединители SMA, N, 2,92 мм, F. Модели отличаются друг от друга по параметрам: полоса пропускания, средняя мощность, потери, КСВН, подавление.

Состав серии KADAMM ПЗФ — 194 модели. По каждой модели указаны полоса пропускания, вносимые потери, КСВН и подавление вне полосы.

Режекторный фильтр вырезает узкую полосу, а всё вокруг неё пропускает — отсюда второе название, полосно-заграждающий. Его используют, если помеха одна и её частота известна — мощный соседний передатчик или свой передатчик в том же тракте, — а приёмнику нужен широкий спектр вокруг неё.

Внутри своей полосы фильтр прозрачен для сигнала, за её пределами — ослабляет его. Фильтры бывают нижних и верхних частот, полосно-пропускающие и полосно-заграждающие — по виду характеристики.

Больше звеньев — круче скаты и глубже подавление, но выше вносимое ослабление в полосе; оптимум ищут под задачу.

ФНЧ после усилителя срезает гармоники, если его частота среза выше рабочей и ниже удвоенной частоты.

Сводка по таблице исполнений KADAMM ПЗФ: вносимое ослабление 0,5–5 дБ; КСВН 1,3–3; допустимая мощность 1–100 Вт; подавление вне полосы 20–80 дБ; точная цифра зависит от исполнения. Цифры нормируются по каждому артикулу, а не по серии в целом: смотрите строку нужной модели.

Устройство и принцип работы

Это линия передачи, к которой через элементы связи присоединены резонаторы на частоте помехи. Глубина и ширина режекции определяются числом и добротностью резонаторов — полостей, отрезков коаксиала или волноводных секций.

На остальных частотах резонаторы расстроены, и сигнал идёт по линии с малыми потерями. Настроенные резонаторы на частоте помехи отбирают энергию линии и возвращают её ко входу, отсюда глубокий провал. Добротные резонаторы дают более узкий и глубокий провал при тех же потерях в полосе пропускания.

Режекторные фильтры с коаксиальными соединителями. Общая линейка коаксиальных режекторных фильтров: в обозначении — границы полосы заграждения и гарантированное подавление. Для каждой модели указаны участки полосы пропускания ниже и выше режекции — фильтр пропускает сигнал именно на них.

Ключевые особенности

Диапазон до 40 ГГцПо классификации IEEE серия KADAMM ПЗФ закрывает диапазоны L, S, C, X, Ku, K, Ka.
194 модели в серииОтличия: полоса пропускания, средняя мощность, потери, КСВН, подавление.
СоединителиСоединители SMA, N, 2,92 мм, F.

Серия в цифрах

ПараметрПо серии
Моделей в серии194
Диапазон частот сериидо 40 ГГц
Полоса пропускания0–40000 МГц
Средняя мощность1–100 Вт
Вносимые потери0,5–5 дБ
КСВН1,3–3
Затухание в полосе заграждения20–80 дБ
Соединительпо таблице исполнений (вариантов: 13)
Габаритные размерыпо таблице исполнений (корпусов: 58)
Полоса заграждения440–46500 МГц

Чем отличается от других исполнений

Полосовой фильтр (серия ППФ)Пропускает только рабочую полосу; режекторный — всё, кроме полосы помехи.
Фильтр нижних или верхних частотОтсекают целую область спектра с одной стороны, а не узкую полосу.
Диплексер (серия ДП)Не подавляет второй канал, а выводит его на отдельный выход.

Исполнения серии

АртикулПолоса пропускания, МГцСредняя мощность, ВтПотери, дБКСВНПодавление, дБСоединительГабариты, ммПолоса заграждения, МГц
KADAMM ПЗФ-1020/1100-SMA0–920; 1200–210051,5245SMA165×111×511020–1100
KADAMM ПЗФ-1025/1035-SMA500-930; 1100-30001002240SMA202,2×152,4×41,91025–1035
KADAMM ПЗФ-1028/1032-Nдо 1020; 1040–3000101,51,520N (розетка)уточняйте у менеджера1028–1032
KADAMM ПЗФ-1075/1105-SMA30–960; 1500–4200101уточняйте у менеджера (возвратные потери ≥10 дБ)55SMA (розетка)120×40×121075–1105
KADAMM ПЗФ-1240/1260-500–1230; 1270–4000—2250SMA-1240–1260
KADAMM ПЗФ-1258/1278-SMA0–1208; 1328–3000501,5245SMA161×68×161258–1278
KADAMM ПЗФ-1350/1450-500–1300; 1500–2000—1250SMA-1350–1450
KADAMM ПЗФ-14000/14500-5013500–14000; 14500–15000—2-502,92 мм-14000–14500
KADAMM ПЗФ-1427/14320–1412; 1447–3000—2280уточняйте у менеджера—1427–1432
KADAMM ПЗФ-1432/15170–1407; 1542–4200—2280уточняйте у менеджера—1432–1517
KADAMM ПЗФ-1437/1467-SMA0-1347; 1550-2400—31,650SMA (розетка)252×63×261437–1467
KADAMM ПЗФ-1447/14670–1422; 1492–5000—2,5260уточняйте у менеджера—1447–1467
KADAMM ПЗФ-1447/1467-600–1422; 1492–5000—3260N-1447–1467
KADAMM ПЗФ-1480,9/1500-SMA0–1425; 1560–35001011,540SMA (розетка)уточняйте у менеджера1480,9–1500
KADAMM ПЗФ-1495/1510-N0–1260; 1560–35005021,550N (розетка)уточняйте у менеджера1495–1510
KADAMM ПЗФ-1550/1610-60100–400; 2200–2300—1260N-1550–1610
KADAMM ПЗФ-1557/1615-SMA0–1450; 1730–3000501,5245SMA147×68×161557–1615
KADAMM ПЗФ-1565/15850–1558; 1592–3300—2,5260уточняйте у менеджера—1565–1585
KADAMM ПЗФ-1625,75/1674,25-SMA0-1610; 1705-45002021,856SMA (розетка)—1625,75–1674,25
KADAMM ПЗФ-1695/17100–1685; 1720–5000—2280уточняйте у менеджера—1695–1710
KADAMM ПЗФ-1700/1900-SMA2050–4500501,5240SMA, N209×60×261700–1900
KADAMM ПЗФ-1710/1780-SMA0–1690; 1800–4000501,51,540SMA (розетка)уточняйте у менеджера1710–1780
KADAMM ПЗФ-1710/17850–1690; 1800–3500—1,51,840уточняйте у менеджера—1710–1785
KADAMM ПЗФ-1710/1785-400–1690; 1800–3500—2240N-1710–1785
KADAMM ПЗФ-1742/17520–1732; 1762–3500—1,51,860уточняйте у менеджера—1742–1752
KADAMM ПЗФ-1785/1805-400–1755; 1815–5200—2240N225×63×221785–1805
KADAMM ПЗФ-1785/1805-SMA0-1700; 1885-2600—31,650SMA (розетка)252×61×261785–1805
KADAMM ПЗФ-1790/1800-N0–1775; 1815–500010021,560N (розетка)уточняйте у менеджера1790–1800
KADAMM ПЗФ-1800/3800-SMAFc±–30503250SMA, N311,6×70,5×261800–3800
KADAMM ПЗФ-1805/18500–1760; 1895–3800—1,51,840уточняйте у менеджера—1805–1850
KADAMM ПЗФ-1805/1880-600–1780; 1905–5200—2 тип.1,5 тип.60SMA248×45×211805–1880
KADAMM ПЗФ-1805/1880-N0–1780; 1905–50005021,550N (вилка / розетка)уточняйте у менеджера1805–1880
KADAMM ПЗФ-1805/1880-SMA0–1795; 1890-3600—21,840SMA (розетка)464×61×261805–1880
KADAMM ПЗФ-1805/1925-600–1755; 1975–5000—21,560SMA209×51×221805–1925
KADAMM ПЗФ-1850/19100–1830; 1930–3500—1,51,840уточняйте у менеджера—1850–1910
KADAMM ПЗФ-1850/1910-400–1830; 1930–3500—2240N-1850–1910
KADAMM ПЗФ-1850/1910-SMA0–1825; 1940–45005021,540SMA (розетка)уточняйте у менеджера1850–1910
KADAMM ПЗФ-1860/1880-SMAдо 1845; 1895–3600102,51,550SMA (розетка)уточняйте у менеджера1860–1880
KADAMM ПЗФ-1865/18950–1810; 1930–5700—1,51,840уточняйте у менеджера—1865–1895
KADAMM ПЗФ-1880/19200–1870; 1930–6000—1,51,860уточняйте у менеджера—1880–1920
KADAMM ПЗФ-1880/1920-650–1855; 1945–2500—3265SMA-1880–1920
KADAMM ПЗФ-1880/1920-SMA0-1800; 2000-3000—31,650SMA (розетка)252×61×261880–1920
KADAMM ПЗФ-1880/1930-SMA0–1830; 1980–4600501,51,440SMA (розетка)уточняйте у менеджера1880–1930
KADAMM ПЗФ-1890/19100–1880; 1820–8000—2,5250уточняйте у менеджера—1890–1910
KADAMM ПЗФ-1897/1903-SMA0–1885; 1915–3000501,5240SMA129×70×181897–1903
KADAMM ПЗФ-19000/21500-2,920-17900; 22600-40000532,1452,92 мм (розетка)—19000–21500
KADAMM ПЗФ-1915/2005-SMA0–1895; 2025–50005031,740SMA (розетка)уточняйте у менеджера1915–2005
KADAMM ПЗФ-1930/1990-N0–1900; 2020–40005021,550N (розетка)уточняйте у менеджера1930–1990
KADAMM ПЗФ-1980/2010-SMA0–1950; 2040–52005021,550SMA (розетка)уточняйте у менеджера1980–2010
KADAMM ПЗФ-2000/2300-500–1900; 2400–5100—1,51,850SMA209×47×222000–2300
KADAMM ПЗФ-2010/20250–1986; 2050–4000—2,5250уточняйте у менеджера—2010–2025
KADAMM ПЗФ-2100/2180-SMA0–2050; 2230–5000501,5240SMA, N179×57×212100–2180
KADAMM ПЗФ-2110/21700–2070; 2210–5800—2,5260уточняйте у менеджера—2110–2170
KADAMM ПЗФ-2110/2170-600–2070; 2210–6000—3260SMA165×31×272110–2170
KADAMM ПЗФ-2110/2170-SMA0–2085; 2195–55005021,550SMA (розетка)уточняйте у менеджера2110–2170
KADAMM ПЗФ-2110/2180-SMA0–2085; 2210–60002011,750SMA (розетка)уточняйте у менеджера2110–2180
KADAMM ПЗФ-2110/22000–2085; 2225–6000—2280уточняйте у менеджера—2110–2200
KADAMM ПЗФ-2225/23750–2150; 2450–3500—2,5255уточняйте у менеджера—2225–2375
KADAMM ПЗФ-2276/2280-SMAдо 2058; 2498–35002011,560SMA (розетка)уточняйте у менеджера2276–2280
KADAMM ПЗФ-2300/23200–2290; 2330–3000—2,5250уточняйте у менеджера—2300–2320
KADAMM ПЗФ-2300/24000–2273; 2427–6000—2280уточняйте у менеджера—2300–2400
KADAMM ПЗФ-2300/2400-500–2150; 2550–18000302,51,67 (возвратные потери ≥12 дБ)50SMA (розетка)120×30×122300–2400
KADAMM ПЗФ-2300/2400-600–2234; 2480–4000—2,5260SMA-2300–2400
KADAMM ПЗФ-2300/2400-SMA0–2275; 2425–6000501,61,540SMA (розетка)уточняйте у менеджера2300–2400
KADAMM ПЗФ-2300/2675-500–2200; 2775–6200—1,51,850SMA209×42×222300–2675
KADAMM ПЗФ-2305/2315-SMA0–2285; 2335–3500501,51,540SMA (розетка)уточняйте у менеджера2305–2315
KADAMM ПЗФ-2320/23700–2290; 2400–5800—2,5260уточняйте у менеджера—2320–2370
KADAMM ПЗФ-2320/2370-SMA0–2200; 2490–6000501,5240SMA120×69×162320–2370
KADAMM ПЗФ-2320/2370-SMA-2до 2300; 2390–3600102,51,550SMA (розетка)уточняйте у менеджера2320–2370
KADAMM ПЗФ-2360/23800–2350; 2390–3000—2,5250уточняйте у менеджера—2360–2380
KADAMM ПЗФ-2380/24000–2370; 2410–3000—2,5250уточняйте у менеджера—2380–2400
KADAMM ПЗФ-2400/2420-SMA0–2360; 2460–6000201,51,540SMA (розетка)уточняйте у менеджера2400–2420
KADAMM ПЗФ-2400/2483,5-300–2345; 2538–15000—3230SMA194×26×25,72400–2483,5
KADAMM ПЗФ-2400/2483-SMA0–2350; 2533–6000501,51,530SMA (розетка)уточняйте у менеджера2400–2483
KADAMM ПЗФ-2400/24850–2375; 2510–5500—2280уточняйте у менеджера—2400–2485
KADAMM ПЗФ-2400/2500-500–2350; 2550–5500—1,51,550SMA22×38×2092400–2500
KADAMM ПЗФ-2400/2500-SMA0–2300; 2600–60001011,540SMA (розетка)уточняйте у менеджера2400–2500
KADAMM ПЗФ-2420/2470-SMA0-2400; 2490-4000—4,51,850SMA (розетка)182×50×312420–2470
KADAMM ПЗФ-2487/2497-SMA0–2455; 2530–3000501,5245SMA119×68×162487–2497
KADAMM ПЗФ-2490/25100–2480; 2520–6000—1,51,850уточняйте у менеджера—2490–2510
KADAMM ПЗФ-2496/2590-400–2300; 2700–4000—1,5240SMA-2496–2590
KADAMM ПЗФ-2496/26900–2481; 2705–6500—1,51,840уточняйте у менеджера—2496–2690
KADAMM ПЗФ-2500/25700–2440; 2630–8000—2240уточняйте у менеджера—2500–2570
KADAMM ПЗФ-2500/2570-20–2470; 2600–9000—1,51,840уточняйте у менеджера—2500–2570
KADAMM ПЗФ-2500/2570-6010–2450; 2600–6000—1260SMA-2500–2570
KADAMM ПЗФ-2500/2570-N0–2475; 2595–55005021,540N (розетка)уточняйте у менеджера2500–2570
KADAMM ПЗФ-2500/2690-400–2481; 2705–3000—3,2340SMA352×43×362500–2690
KADAMM ПЗФ-2500/2690-SMA0–2400; 2790–50002021,750SMA (розетка)уточняйте у менеджера2500–2690
KADAMM ПЗФ-2515/2675-SMA0–2465; 2725–52001021,740SMA (розетка)уточняйте у менеджера2515–2675
KADAMM ПЗФ-2535/25750–2520; 2590–6000—1,51,845уточняйте у менеджера—2535–2575
KADAMM ПЗФ-2555/2655-N0–2400; 2800–6000201,51,760N (розетка)уточняйте у менеджера2555–2655
KADAMM ПЗФ-2570/2620-550–2555; 2635–4000—2255SMA285×40,4×332570–2620
KADAMM ПЗФ-2575/2595-SMA800-2400; 2605-3000—31,6820SMA (розетка)296×74×582575–2595
KADAMM ПЗФ-2575/2615-500–2570; 2620–3000—5250N-2575–2615
KADAMM ПЗФ-2575/2625-600–2550; 2650–7700—21,560SMA173×42×182575–2625
KADAMM ПЗФ-2592/2598-SMA0–2580; 2610–3000501,5240SMA120×70×182592–2598
KADAMM ПЗФ-2620/26900–2590; 2720–9000—1,51,840уточняйте у менеджера—2620–2690
KADAMM ПЗФ-2620/2690-600–2570; 2740–10000—2260SMA236×35×242620–2690
KADAMM ПЗФ-2620/2690-N0–2595; 2715–60005021,550N (розетка)уточняйте у менеджера2620–2690
KADAMM ПЗФ-27500/35000-2,92——22≥402,92 мм (розетка)—27500–35000
KADAMM ПЗФ-31000/46500-2,92—11,82≥352,92 мм (розетка)—31000–46500
KADAMM ПЗФ-3300/38000–3250; 3850–8000—52,580уточняйте у менеджера—3300–3800
KADAMM ПЗФ-3300/3800-500–3190; 3925–8500—1,21,750SMA141×30×163300–3800
KADAMM ПЗФ-3300/38500–3270; 3880–8000203240SMA (розетка)164×32×203300–3850
KADAMM ПЗФ-3400/3600-500–3300; 3700–8000—21,750SMA141×39×163400–3600
KADAMM ПЗФ-3420/3700-600–3270; 3850–15000—2,5260SMA159,6×17×17,53420–3700
KADAMM ПЗФ-35000/36000-2,92—532,1352,92 мм (розетка)—35000–36000
KADAMM ПЗФ-35000/36000-35—532,0352,92 мм (розетка)—35000–36000
KADAMM ПЗФ-3550/37000–3500; 3750–11000—1,51,840уточняйте у менеджера—3550–3700
KADAMM ПЗФ-3550/3700-SMA0–3500; 3750–90002021,840SMA (розетка)уточняйте у менеджера3550–3700
KADAMM ПЗФ-3600/3800-SMA0–3350; 4050–7000501,5250SMA172×35×163600–3800
KADAMM ПЗФ-3740/37600–3730; 3770–6000—21,850уточняйте у менеджера—3740–3760
KADAMM ПЗФ-3800/42000–3770; 4230–8000—3240уточняйте у менеджера—3800–4200
KADAMM ПЗФ-3800/4200-20–3750; 4250–8000—3280уточняйте у менеджера—3800–4200
KADAMM ПЗФ-3930/7000-N—8021,8≥60N (розетка)—3930–7000
KADAMM ПЗФ-4200/4400-600–3800; 4800–18000—2260SMA78×20×144200–4400
KADAMM ПЗФ-440/452-SMA475–10005011,535SMA, N323×111×58,5440–452
KADAMM ПЗФ-4400/50000–4370; 5030–8000—3240уточняйте у менеджера—4400–5000
KADAMM ПЗФ-4400/5000-20–4240; 5060–8000—52,580уточняйте у менеджера—4400–5000
KADAMM ПЗФ-460/520-SMA0–402; 578–200022,51,865SMA40,4×12×10460–520
KADAMM ПЗФ-4800/4900-550–4720; 4980–11000—21,760SMA141×35×164800–4900
KADAMM ПЗФ-4800/5000-SMA0–4730; 5070–10000102,51,840SMA (вилка)уточняйте у менеджера4800–5000
KADAMM ПЗФ-481,7/487,7-SMA0–478; 491–1500501,61,830SMA (розетка)—481,7–487,7
KADAMM ПЗФ-4900/5900-SMA0–4550; 6250–800021,01,740SMA (розетка)уточняйте у менеджера4900–5900
KADAMM ПЗФ-4940/4990-SMA0–4910; 5020–8000102,51,750SMA (розетка)уточняйте у менеджера4940–4990
KADAMM ПЗФ-5150/52500–5125; 5275–8000—3280уточняйте у менеджера—5150–5250
KADAMM ПЗФ-5150/5250-N0-5120; 5280-8000—3,5240N (розетка)116×28,4×205150–5250
KADAMM ПЗФ-5150/5250-SMA0–5125; 5275–80005041,745SMA (розетка)уточняйте у менеджера5150–5250
KADAMM ПЗФ-5150/58500–5120; 5880–12000—3240уточняйте у менеджера—5150–5850
KADAMM ПЗФ-5150/5850-500–4950; 6050–11500—1,51,750N141×36×185150–5850
KADAMM ПЗФ-5150/5850-SMA0–4900; 6100–10000521,740SMA (розетка)уточняйте у менеджера5150–5850
KADAMM ПЗФ-5150/5925-SMA0-5000; 6105-8000—4,51,840SMA (розетка)79,3×25,2×135150–5925
KADAMM ПЗФ-5250/53500–5225; 5375–8000—3280уточняйте у менеджера—5250–5350
KADAMM ПЗФ-5250/5350-N0-5220; 5380-8000—3,5240N (розетка)116×28,4×205250–5350
KADAMM ПЗФ-536/542-F300–526; 555–900101,61,830F (розетка), 75 Ом—536–542
KADAMM ПЗФ-5460/5725-SMA0–5400; 5785–80005031,745SMA (розетка)уточняйте у менеджера5460–5725
KADAMM ПЗФ-5470/57250–5420; 5775–8000—3280уточняйте у менеджера—5470–5725
KADAMM ПЗФ-5470/5725-N0-5430; 5765-8000—3,5240N (розетка)116×28,4×205470–5725
KADAMM ПЗФ-5725/5825-N0-5695; 5855-8000—3,5240N (розетка)116×28,4×205725–5825
KADAMM ПЗФ-5725/58500–5695; 5880–8000—3280уточняйте у менеджера—5725–5850
KADAMM ПЗФ-5725/5850-SMA0–5685; 5890–12000502,51,745SMA (розетка)уточняйте у менеджера5725–5850
KADAMM ПЗФ-5850/5925-500–5620; 6170–18000—2350SMA104×22×365850–5925
KADAMM ПЗФ-5925/6425-500–5700; 6650–18000—2350SMA120×22×285925–6425
KADAMM ПЗФ-5925/7125-500–5325; 7725–18000—2350SMA170×22×305925–7125
KADAMM ПЗФ-600/700-450–500; 800–2500—21,845SMA40,4×12×10600–700
KADAMM ПЗФ-616/638-SMA50–576; 678–80052,51,840SMA, N35×25×20616–638
KADAMM ПЗФ-617/6520–602; 667–2000—1,51,840уточняйте у менеджера—617–652
KADAMM ПЗФ-6425/6525-500–6300; 6650–14000—21,750SMA141×30×166425–6525
KADAMM ПЗФ-6525/6875-500–6350; 7050–14200—21,750SMA141×30×166525–6875
KADAMM ПЗФ-663/6980–648; 713–2000—1,51,840уточняйте у менеджера—663–698
KADAMM ПЗФ-663/698-20–651; 710–2000—2280уточняйте у менеджера—663–698
KADAMM ПЗФ-6875/7125-500–6700; 7300–15000—21,750SMA141×30×166875–7125
KADAMM ПЗФ-699/7160–684; 729–2000—2280уточняйте у менеджера—699–716
KADAMM ПЗФ-703/748-500–683; 768–4000—2250N284×68×36703–748
KADAMM ПЗФ-703/7840–688; 763–3500—1,51,840уточняйте у менеджера—703–784
KADAMM ПЗФ-758/8030–743; 818–3500—1,51,840уточняйте у менеджера—758–803
KADAMM ПЗФ-758/803-400–743; 818–3000—2,5240SMA244×70×36758–803
KADAMM ПЗФ-791/8210–781; 831–2500—31,840уточняйте у менеджера—791–821
KADAMM ПЗФ-791/821-600–781; 831–2500—3-60N-791–821
KADAMM ПЗФ-791/821-N0–771; 841–2200501,51,545N (вилка / розетка)уточняйте у менеджера791–821
KADAMM ПЗФ-791/821-SMA0–700; 832–20001001,51,740SMA, N280×140×48791–821
KADAMM ПЗФ-814/849-SMA0–794; 869–24005021,540SMA (розетка)уточняйте у менеджера814–849
KADAMM ПЗФ-815/880-450–780; 920–1500—2,5-45SMA-815–880
KADAMM ПЗФ-824/8460–790; 866–2550—31,845уточняйте у менеджера—824–846
KADAMM ПЗФ-824/846-N0–790; 866–25002021,545N (розетка)уточняйте у менеджера824–846
KADAMM ПЗФ-824/849-400–814; 859–3500—2-40N-824–849
KADAMM ПЗФ-824/849-SMA0–785; 885–1249501,5240SMA255×81×53824–849
KADAMM ПЗФ-824/8940–790; 928–2100—21,850уточняйте у менеджера—824–894
KADAMM ПЗФ-832/837-SMA0–822; 847–1500501,5240SMA255×88×53832–837
KADAMM ПЗФ-832/862-SMA0–812; 882–24005021,540SMA (розетка)уточняйте у менеджера832–862
KADAMM ПЗФ-850/9600–830; 980–2000—2,51,840уточняйте у менеджера—850–960
KADAMM ПЗФ-860/920-SMA0–800; 1000–25001021,850SMA (вилка / розетка)уточняйте у менеджера860–920
KADAMM ПЗФ-868/870-SMA0–821; 925–1200500,51,350SMA, N158×67×43868–870
KADAMM ПЗФ-869/894-SMA0–849; 914–26005021,540SMA (розетка)уточняйте у менеджера869–894
KADAMM ПЗФ-870/880-SMA0-860; 885-25001002240N, SMA247×100×50870–880
KADAMM ПЗФ-876/9600–836; 1000–2200—21,850уточняйте у менеджера—876–960
KADAMM ПЗФ-880/915-300–870; 925–2500—21,530SMA265×90×28880–915
KADAMM ПЗФ-880/915-400–865; 930–2700—21,540SMA265×90×28880–915
KADAMM ПЗФ-880/960-SMA10-700; 1200-2100—31,630SMA (розетка)310×65×30880–960
KADAMM ПЗФ-885/889-N0–875; 899–22002021,540N (розетка)уточняйте у менеджера885–889
KADAMM ПЗФ-885/889-SMA0–875; 899–22002021,540SMA (розетка)уточняйте у менеджера885–889
KADAMM ПЗФ-897/9070–887; 917–1000—1,51,840уточняйте у менеджера—897–907
KADAMM ПЗФ-902/928-SMA0–892; 938–25705011,540SMA (розетка)уточняйте у менеджера902–928
KADAMM ПЗФ-920/960-N0–895; 985–2500501,51,545N (вилка / розетка)уточняйте у менеджера920–960
KADAMM ПЗФ-922/928-SMA0–915; 935–25905011,540SMA (розетка)уточняйте у менеджера922–928
KADAMM ПЗФ-925/9600–915; 970–3000—21,840уточняйте у менеджера—925–960
KADAMM ПЗФ-925/960-SMA0–907; 978–2700501,51,550SMA (розетка)уточняйте у менеджера925–960
KADAMM ПЗФ-930/934-N0–920; 944–22002021,540N (розетка)уточняйте у менеджера930–934
KADAMM ПЗФ-930/9600–910; 980–3000—2,5260уточняйте у менеджера—930–960
KADAMM ПЗФ-930/960-550–910; 975–3000—3255SMA245×65,8×36930–960
KADAMM ПЗФ-930/965-SMA0–900; 995–2200501,5240SMA295×67×43930–965
KADAMM ПЗФ-9300/9500-SMA-18200–9200; 9600–140001021,540SMA (розетка)—9300–9500
KADAMM ПЗФ-9300/9500-SMA-28200–9200; 9600–20000102 (8,2–9,2 и 9,6–13 ГГц)1,8 (8,2–9,2 и 9,6–13 ГГц); 1,5 (13–20 ГГц)40SMA (розетка)—9300–9500
KADAMM ПЗФ-995/10050–980; 1020–1800—2,5260уточняйте у менеджера—995–1005

Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Значения есть лишь у части моделей; если у модели строка пустая, параметр для неё не нормирован.

ПараметрЗначение
Рабочая температура, °C-40–+85 — KADAMM ПЗФ-1020/1100-SMA, KADAMM ПЗФ-1025/1035-SMA; -20–+60 — KADAMM ПЗФ-1075/1105-SMA; -55–+85 — KADAMM ПЗФ-1258/1278-SMA, KADAMM ПЗФ-1557/1615-SMA, KADAMM ПЗФ-1700/1900-SMA, KADAMM ПЗФ-1897/1903-SMA, KADAMM ПЗФ-2100/2180-SMA, KADAMM ПЗФ-2300/2400-50, KADAMM ПЗФ-2320/2370-SMA, KADAMM ПЗФ-2487/2497-SMA, KADAMM ПЗФ-2592/2598-SMA, KADAMM ПЗФ-3600/3800-SMA, KADAMM ПЗФ-460/520-SMA, KADAMM ПЗФ-616/638-SMA, KADAMM ПЗФ-824/849-SMA, KADAMM ПЗФ-832/837-SMA, KADAMM ПЗФ-930/965-SMA; -20–+65 — KADAMM ПЗФ-1800/3800-SMA, KADAMM ПЗФ-870/880-SMA; −40…+70 — KADAMM ПЗФ-35000/36000-35; -30–+70 — KADAMM ПЗФ-440/452-SMA, KADAMM ПЗФ-868/870-SMA; -30–+60 — KADAMM ПЗФ-481,7/487,7-SMA; -30–+50 — KADAMM ПЗФ-536/542-F; -20–+55 — KADAMM ПЗФ-791/821-SMA

Как читать параметры

ПараметрЧто означает
Полоса заграждения, МГцУчасток, вырезаемый фильтром; должен накрывать частоты помехи с запасом на температурный уход. В серии: 440–46500 МГц.
Полоса пропускания, МГцУчастки ниже и выше полосы заграждения, где сигнал проходит с нормированными потерями. В серии: 0–40000 МГц.
Затухание в полосе заграждения, дБГлубина режекции: насколько ослабляется помеха. В серии: 20–80 дБ.
Вносимые потери, дБОслабление полезного сигнала в полосе пропускания. В серии: 0,5–5 дБ.
КСВНСогласование в полосе пропускания. В серии: 1,3–3.
Средняя мощность, ВтНепрерывная мощность, которую фильтр пропускает без перегрева. В серии: 1–100 Вт.
СоединительТип и пол соединителей. В серии: по таблице исполнений (вариантов: 13).
Габаритные размеры, ммРазмеры корпуса для компоновки. В серии: по таблице исполнений (корпусов: 58).

Как подобрать

ЧастотыЧастоты тракта должны попадать в полосу выбранного исполнения (серия перекрывает до 40 ГГц).
ПодавлениеСмотрите подавление именно на частотах помех или гармоник, а не только на границе полосы.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Крайние значения в серии KADAMM ПЗФ: средняя мощность, Вт — от 100 (KADAMM ПЗФ-1790/1800-N) до 1 (KADAMM ПЗФ-31000/46500-2,92); вносимые потери, дБ — от 0,5 (KADAMM ПЗФ-868/870-SMA) до 5 (KADAMM ПЗФ-4400/5000-2); КСВН — от 1,3 (KADAMM ПЗФ-868/870-SMA) до уточняйте у менеджера (возвратные потери ≥10 дБ) (KADAMM ПЗФ-1075/1105-SMA).

  1. Полоса заграждения — накрывает частоты помехи целиком.
  2. Глубина подавления — по уровню помехи и допустимому уровню на входе приёмника.
  3. Полоса пропускания: рабочие частоты — в нормированных участках, не вплотную к режекции.
  4. Потери и КСВН — по расчёту тракта.
  5. Исполнение и соединители — по тракту и месту установки.

Монтаж и эксплуатация

Место фильтра — вход приёмника или общий тракт до первого активного каскада, чтобы помеха не перегружала усилитель. Корпус крепят к шасси, соединители затягивают с рекомендованным моментом; волноводные фильтры стыкуют через прокладки.

Применение

Чистка спектра передатчика от гармоник, защита приёмников от сигналов вне полосы, выделение канала.

Защита приёмниковПодавление сигнала мощного соседнего передатчика.
Совмещённые системыПодавление собственного передатчика в приёмном тракте общей антенны.
Мониторинг эфираВырезание мощного известного сигнала при наблюдении широкого спектра.
Испытания на ЭМСПодавление несущей при измерении слабых побочных составляющих.

Комплект поставки

Модель серии KADAMM ПЗФ поставляется так: фильтр и паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — коаксиальные радиочастотные соединители: размеры для присоединения, что считается вилкой и что розеткой; в серии KADAMM ПЗФ — SMA, N, 2,92 мм, F
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; под КСВН понимают коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор устройств коаксиальных и волноводных трактов и радиоизмерительных приборов
✓
ГОСТ 18238-72 — термины и определения для линий передачи сверхвысоких частот

Смотрите также

Раздел каталога: Фильтры СВЧ и радиочастотныеПерейти ко всем сериям раздела

Вопросы и ответы

Чем больше звеньев, тем круче скаты — и тем больше суммарные потери.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Если нужен широкий спектр и мешает одна помеха, режекторный пропускает всё остальное с малыми потерями.

Нет, фильтр настроен при изготовлении на свою полосу.

На краях режекции потери и КСВН выше; гарантированные значения относятся к указанным участкам пропускания.

Реактивный фильтр отражает её ко входу.

Фильтр пропускает частоты по обе стороны от вырезанной полосы; характеристика нормирована на каждом участке.

Рабочий диапазон всех 194 модели серии KADAMM ПЗФ — до 40 ГГц.

Соединители серии KADAMM ПЗФ — SMA, N, 2,92 мм, F; по моделям: KADAMM ПЗФ-600/700-45 — SMA; KADAMM ПЗФ-703/748-50 — N; KADAMM ПЗФ-758/803-40 — SMA; KADAMM ПЗФ-791/821-60 — N; KADAMM ПЗФ-815/880-45 — SMA; KADAMM ПЗФ-824/849-40 — N; ещё 188 в таблице исполнений.

КАДАММ — фильтры свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЗФ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЗФ могут уточняться без уведомления.

Поставляем Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

4 статьи

Как выбрать ФНЧ для подавления гармоник передатчика: частота среза, подавление, крутизна и мощность

Любой усилитель мощности кроме основной частоты излучает гармоники — на удвоенной, утроенной частоте и выше. Убирает их фильтр нижних частот на выходе передатчика: он пропускает рабочую полосу и подавляет всё, что выше…

Режекторный фильтр, ФНЧ и ФВЧ: что это и как выбрать

Режекторный фильтр вырезает из диапазона одну полосу и пропускает всё остальное — его ставят против конкретного мешающего передатчика. Фильтр нижних частот срезает гармоники своего передатчика, фильтр верхних частот —…

Диплексер и триплексер СВЧ: как объединить диапазоны в один тракт

Мультиплексер сводит несколько частотных каналов в общий тракт: внутри это фильтры с общим портом. Разбираем, чем он отличается от делителя мощности и от дуплексера, какая развязка нужна между каналами, что происходит…

Фильтры СВЧ: типы и подбор под задачу

Полосовой, нижних частот, верхних частот или режекторный — тип фильтра определяется тем, где лежит помеха относительно рабочей полосы. Разбираем, чем отличаются типы, какие характеристики решают при подборе (затухание…

Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ
0 ₽
Цена по запросу
Добавить в корзину
Похожие товары:
Код: 4936756

Фильтр нижних частот КАДАММ ФНЧ-460-N — DC–460 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4935283

Фильтр нижних частот КАДАММ ФНЧ-500-N — DC–500 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4935281

Фильтр нижних частот КАДАММ ФНЧ-410-N — DC–410 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4935279

Фильтр верхних частот КАДАММ ФВЧ-118-N — 118–136 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4935278

Фильтр верхних частот КАДАММ ФВЧ-100-N — 100–530 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934950

Фильтры LTCC KADAMM ФНЧ-LTCC

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934949

Фильтры микрополосковые тонкоплёночные KADAMM ППФ-МП

KADAMM
0 ₽ Цена по запросу
шт
Просмотренные товары:
Код: 4934216

Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ

KADAMM
0 ₽ Цена по запросу
шт
