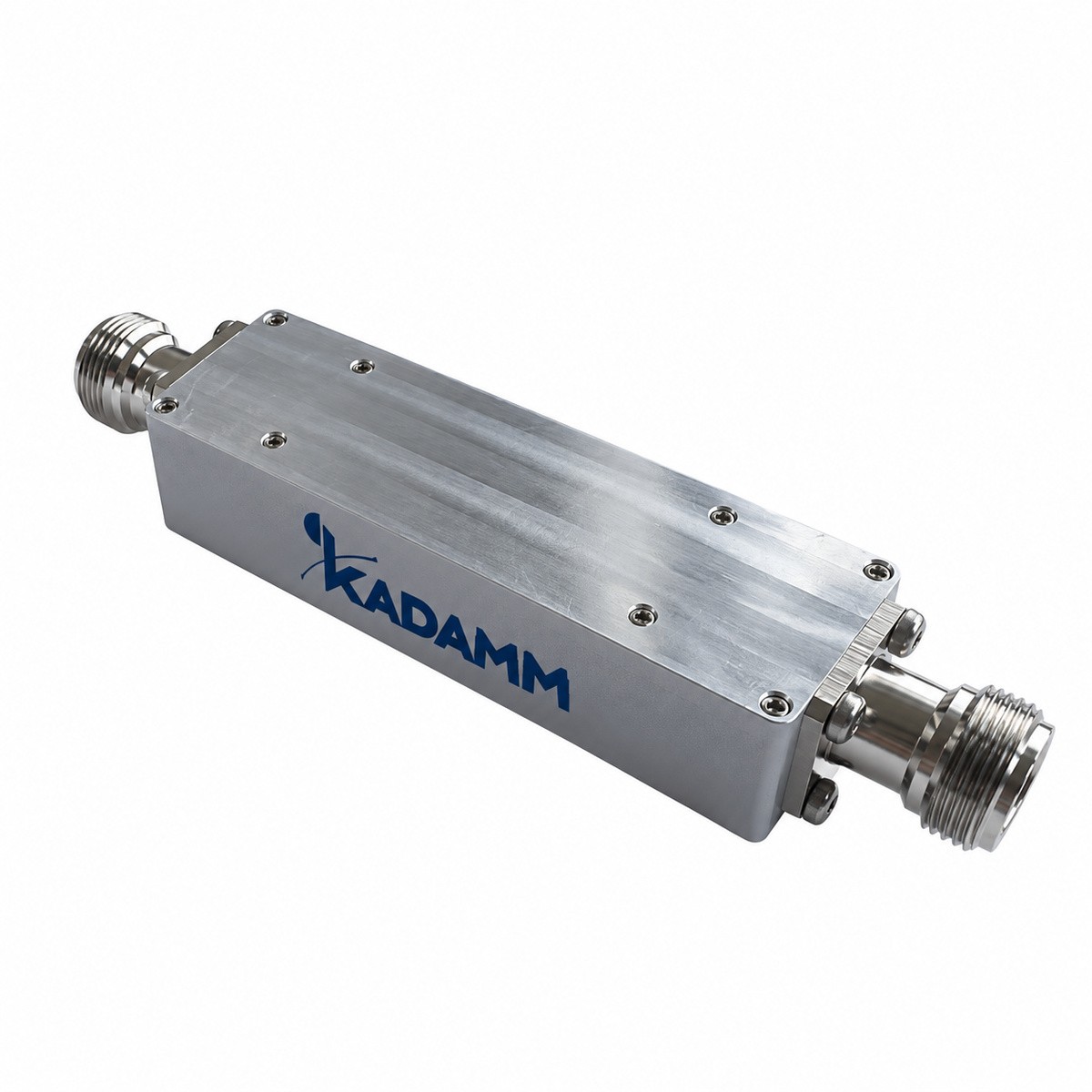

КАДАММ ФНЧ-410-N — фильтр нижних частот: полоса пропускания DC–410 МГц, вносимые потери ≤0,41 дБ, возвратные потери ≥14 дБ, подавление ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц. Мощность 300 Вт средняя, разъёмы розетка N. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Фильтр КАДАММ ФНЧ-410-N пропускает DC–410 МГц: подавление ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц.
Вносимые потери ≤0,41 дБ, возвратные потери ≥14 дБ.
Допустимая мощность 300 Вт средняя. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +50 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–410 МГц |
| Вносимые потери | ≤0,41 дБ |
| Возвратные потери | ≥14 дБ |
| Заграждение | ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Габариты | 200×50×24 мм |
| Масса | 0,6 кг |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФНЧ-410-N | DC–410 МГц | ≤0,41 дБ | возвратные потери ≥14 дБ | 300 Вт |
КАДАММ ФНЧ-410-N работает в полосах DC–410 МГц.
Комплект КАДАММ ФНЧ-410-N: фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФНЧ-410-N — DC–410 МГц.
У КАДАММ ФНЧ-410-N вносимые потери ≤0,41 дБ, заграждение ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц.
У КАДАММ ФНЧ-410-N мощность 300 Вт средняя, возвратные потери ≥14 дБ.
У КАДАММ ФНЧ-410-N разъёмы розетка N, габариты 200×50×24 мм, масса 0,6 кг, рабочая температура −20 … +50 °C.
У КАДАММ ФНЧ-410-N: полоса пропускания DC–410 МГц, вносимые потери ≤0,41 дБ, заграждение ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц, возвратные потери ≥14 дБ. У КАДАММ ФНЧ-110-N: полоса пропускания DC–110 МГц, вносимые потери ≤1,5 дБ, заграждение ≥50 дБ на 150–2000 МГц, возвратные потери ≥16 дБ.
Полосовой фильтр пропускает одну полосу и подавляет всё вокруг. КАДАММ ФНЧ-410-N пропускает DC–410 МГц, а подавляет ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц — так убирают отдельную помеху или гармоники передатчика, не сужая рабочий диапазон.
Гарантия на КАДАММ ФНЧ-410-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр нижних частот КАДАММ ФНЧ-410-N — DC–410 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
