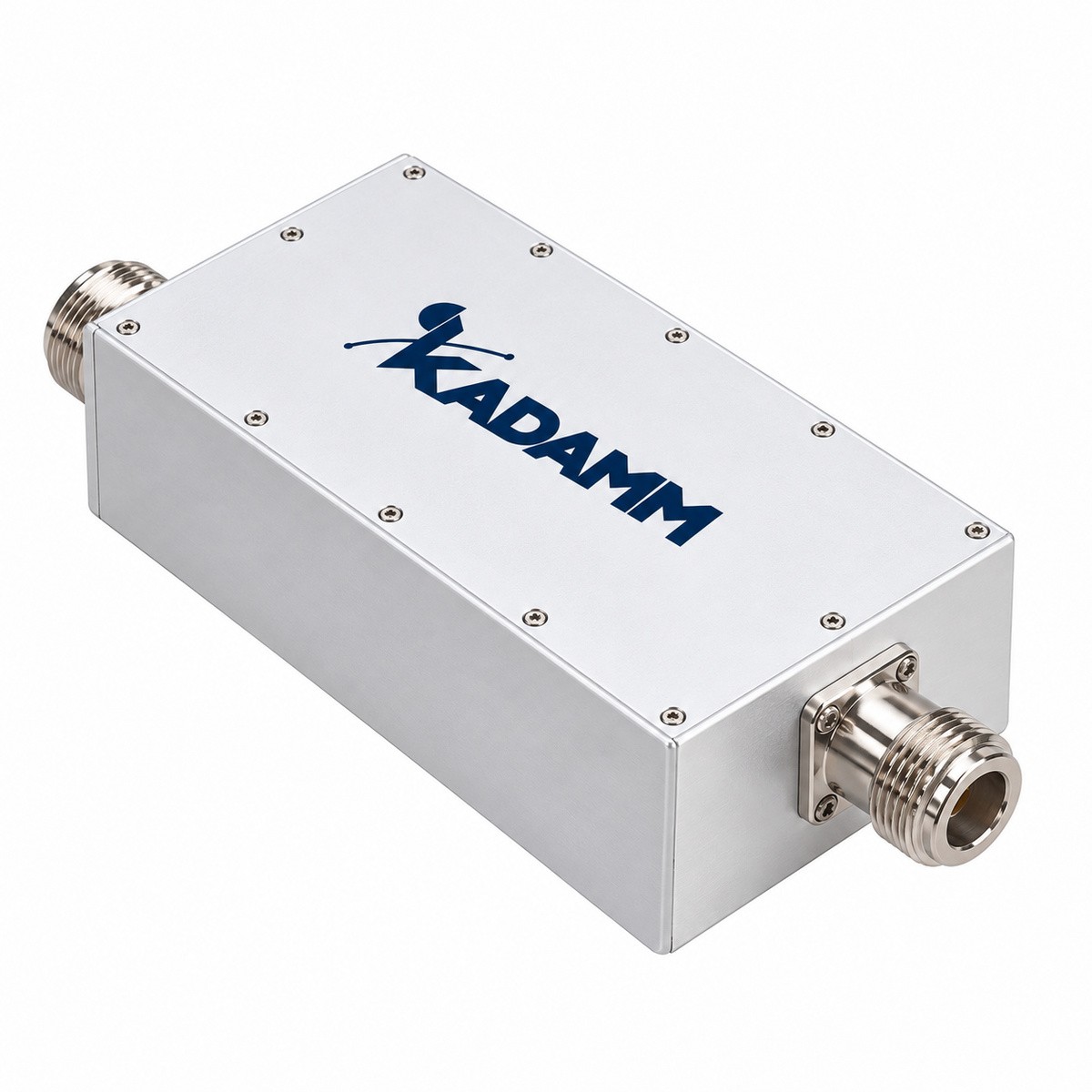

КАДАММ ПЗФ-743/818-N — заграждающий (режекторный) фильтр (заграждение 743–818 МГц): полосы пропускания DC–743, 818–1800 МГц, вносимые потери ≤2,0 дБ, КСВН ≤1,40, подавление ≥40 дБ на 758–803 МГц. Мощность — уточняйте у менеджера, разъёмы розетка N. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Фильтр КАДАММ ПЗФ-743/818-N пропускает DC–743, 818–1800 МГци заграждает 743–818 МГц: подавление ≥40 дБ на 758–803 МГц.
Вносимые потери ≤2,0 дБ, КСВН ≤1,40.
Допустимая мощность по запросу, уточняйте у менеджера.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса заграждения | 743–818 МГц |
| Полосы пропускания | DC–743, 818–1800 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,40 |
| Заграждение | ≥40 дБ на 758–803 МГц |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Заграждение | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ПЗФ-743/818-N | 743–818 МГц | ≤2,0 дБ | КСВН ≤1,40 | уточняйте |
КАДАММ ПЗФ-743/818-N работает в полосах DC–743, 818–1800 МГц: сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).
Комплект КАДАММ ПЗФ-743/818-N: фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ПЗФ-743/818-N — DC–743, 818–1800 МГц; они перекрывают диапазоны 3GPP B5/n5, B8/n8.
У КАДАММ ПЗФ-743/818-N вносимые потери ≤2,0 дБ, заграждение ≥40 дБ на 758–803 МГц.
У КАДАММ ПЗФ-743/818-N мощность по запросу, уточняйте у менеджера, КСВН ≤1,40.
У КАДАММ ПЗФ-743/818-N разъёмы розетка N.
У КАДАММ ПЗФ-743/818-N: полосы пропускания DC–743, 818–1800 МГц, вносимые потери ≤2,0 дБ, заграждение ≥40 дБ на 758–803 МГц, мощность по запросу, уточняйте у менеджера. У КАДАММ ПЗФ-1029/1091-N: полосы пропускания 960–1012, 1048–1072, 1108–1250 МГц, вносимые потери ≤1,5 дБ, заграждение ≥50 дБ в полосах заграждения, мощность 200 Вт средняя.
Полосовой фильтр пропускает одну полосу и подавляет всё вокруг. КАДАММ ПЗФ-743/818-N пропускает DC–743, 818–1800 МГц, а подавляет ≥40 дБ на 758–803 МГц — так убирают отдельную помеху или гармоники передатчика, не сужая рабочий диапазон.
Гарантия на КАДАММ ПЗФ-743/818-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр заграждающий КАДАММ ПЗФ-743/818-N — заграждение 743–818 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
