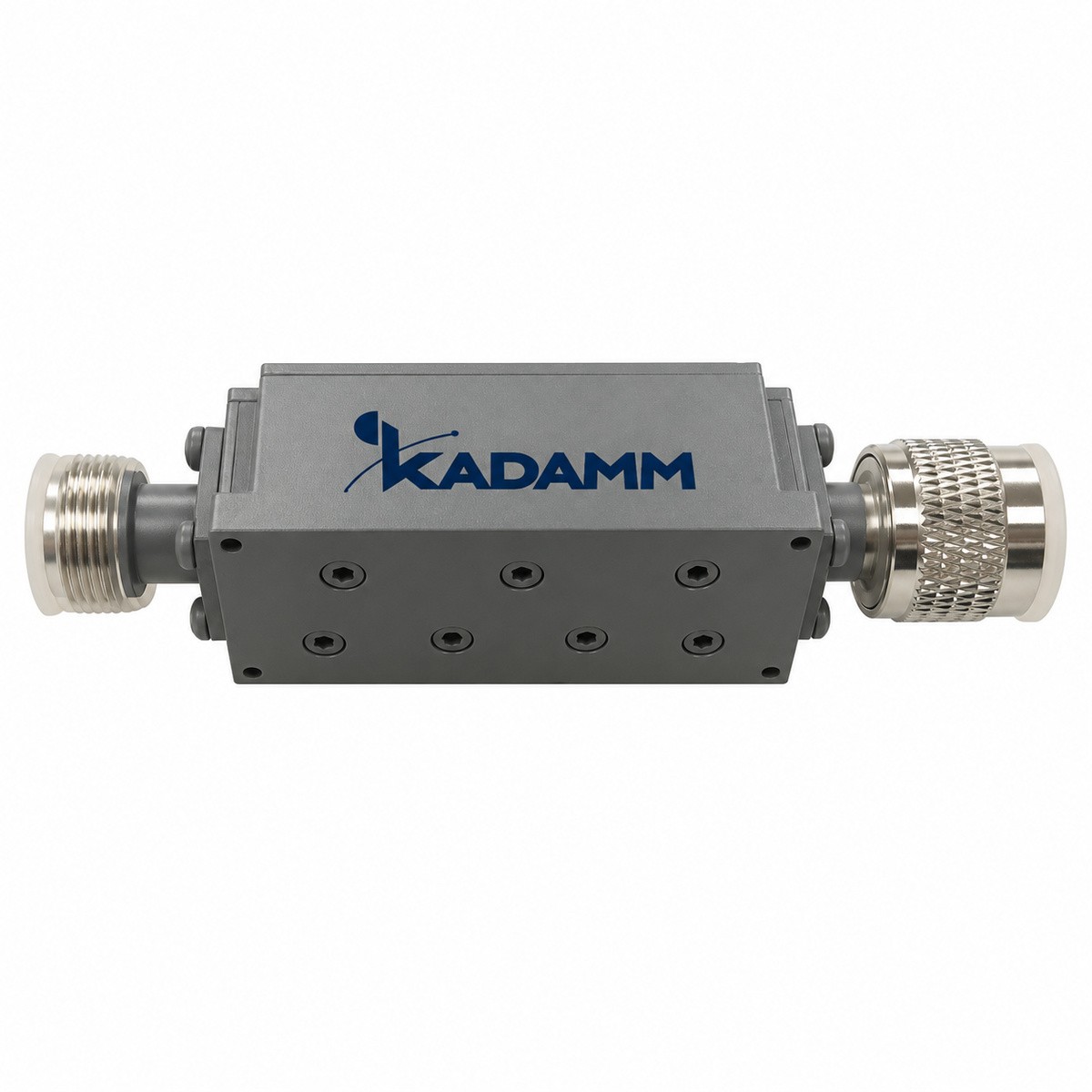

КАДАММ ФНЧ-110-N — фильтр нижних частот: полоса пропускания DC–110 МГц, вносимые потери ≤1,5 дБ, возвратные потери ≥16 дБ, подавление ≥50 дБ на 150–2000 МГц. Мощность 50 Вт (непрерывная), разъёмы розетка N. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Фильтр КАДАММ ФНЧ-110-N пропускает DC–110 МГц: подавление ≥50 дБ на 150–2000 МГц.
Вносимые потери ≤1,5 дБ, возвратные потери ≥16 дБ.
Допустимая мощность 50 Вт (непрерывная). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +70 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–110 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥16 дБ |
| Заграждение | ≥50 дБ на 150–2000 МГц |
| Мощность | 50 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +70 °C |
| Масса | 0,4 кг |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФНЧ-110-N | DC–110 МГц | ≤1,5 дБ | возвратные потери ≥16 дБ | 50 Вт |
КАДАММ ФНЧ-110-N работает в полосах DC–110 МГц.
Комплект КАДАММ ФНЧ-110-N: фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФНЧ-110-N — DC–110 МГц.
У КАДАММ ФНЧ-110-N вносимые потери ≤1,5 дБ, заграждение ≥50 дБ на 150–2000 МГц.
У КАДАММ ФНЧ-110-N мощность 50 Вт (непрерывная), возвратные потери ≥16 дБ.
У КАДАММ ФНЧ-110-N разъёмы розетка N, масса 0,4 кг, рабочая температура −20 … +70 °C.
У КАДАММ ФНЧ-110-N: полоса пропускания DC–110 МГц, вносимые потери ≤1,5 дБ, заграждение ≥50 дБ на 150–2000 МГц, возвратные потери ≥16 дБ. У КАДАММ ФНЧ-410-N: полоса пропускания DC–410 МГц, вносимые потери ≤0,41 дБ, заграждение ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц, возвратные потери ≥14 дБ.
Полосовой фильтр пропускает одну полосу и подавляет всё вокруг. КАДАММ ФНЧ-110-N пропускает DC–110 МГц, а подавляет ≥50 дБ на 150–2000 МГц — так убирают отдельную помеху или гармоники передатчика, не сужая рабочий диапазон.
Гарантия на КАДАММ ФНЧ-110-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр нижних частот КАДАММ ФНЧ-110-N — DC–110 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
