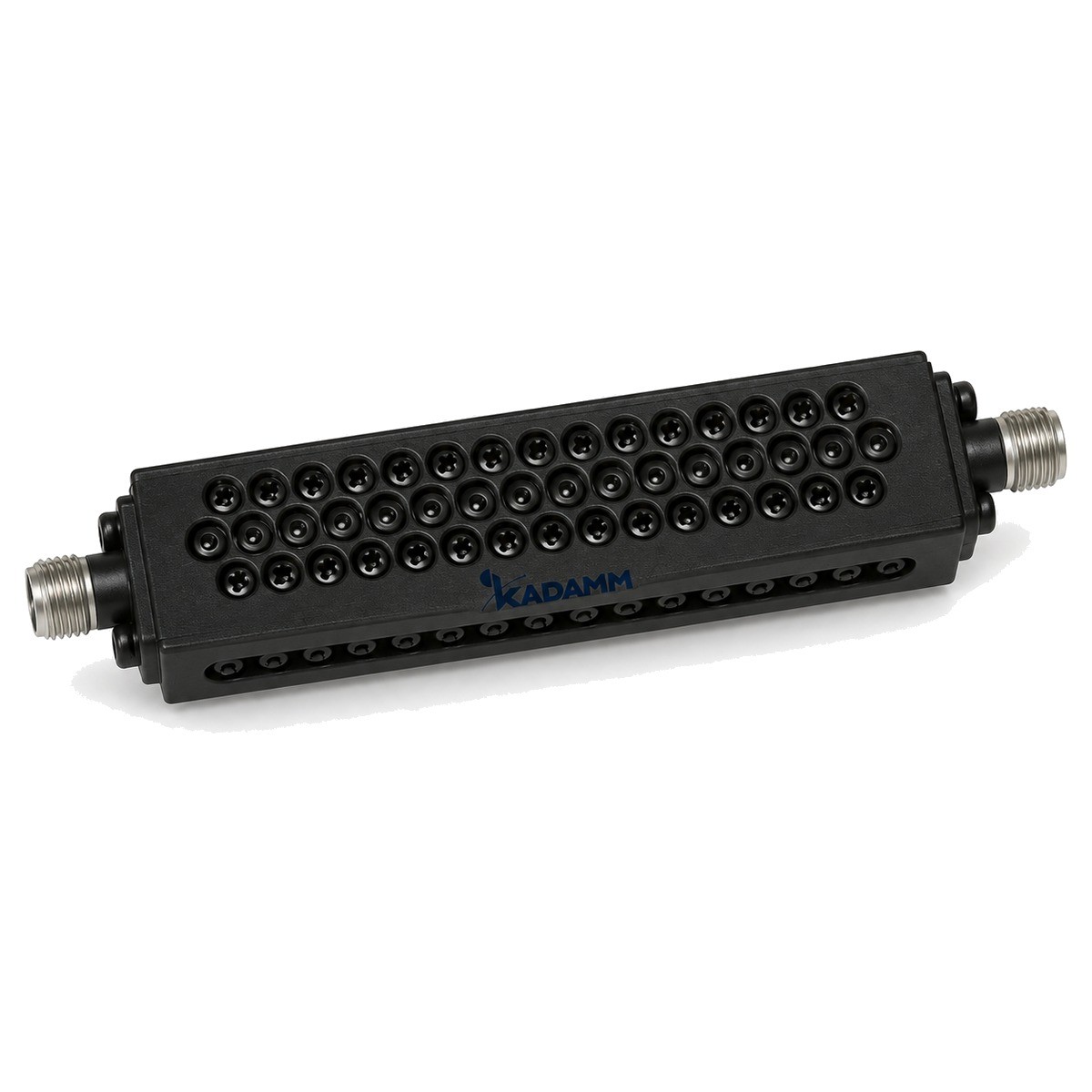

Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ

Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ

Код: KADAMM ФНЧ
Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ
KADAMM ФНЧ — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Фильтры СВЧ

Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ

Фильтры нижних частот (ФНЧ) СВЧ: 93 модели. Частоты среза или полосы пропускания, подавление и потери — в таблице исполнений.

KADAMM ФНЧ
до 28 ГГц
Диапазон частот
93
Моделей в серии
SMA
Соединитель

Описание

Серия KADAMM ФНЧ — 93 модели в диапазоне до 28 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, TNC. Модели различаются: полоса пропускания, средняя мощность, потери, КСВН, подавление.

В серии KADAMM ФНЧ — 93 модели. Для каждой модели — полоса пропускания, вносимые потери, КСВН и подавление в полосе заграждения.

Фильтр пропускает свою полосу частот и ослабляет сигналы за её пределами. По виду характеристики различают фильтры нижних и верхних частот, полосовые и заграждающие.

Каждое добавленное звено делает скаты круче и подавление глубже, но немного увеличивает вносимое ослабление в полосе пропускания — между этими параметрами всегда приходится выбирать.

Фильтр нижних частот на выходе усилителя подавляет гармоники: его частоту среза выбирают выше рабочей частоты и ниже второй гармоники.

По таблице исполнений KADAMM ФНЧ: вносимое ослабление от 0,2 до 5 дБ; КСВН от 1,2 до 2; допустимая мощность от 1 до 150 Вт; подавление вне полосы от 10 до 90 дБ (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

ФНЧ с коаксиальными соединителями — общая линейка. Это самая широкая линейка фильтров нижних частот KADAMM: корпусные ФНЧ с коаксиальными соединителями для включения в кабельный тракт. Модели различаются частотой среза, крутизной ската, допустимой средней мощностью и типом соединителей, поэтому одну и ту же задачу — подавить гармоники — можно решить и миниатюрным фильтром для слаботочного тракта, и крупным корпусом на выходе передатчика. Обозначение модели подсказывает её назначение: первое число — граница полосы пропускания, далее идёт гарантированное затухание в полосе заграждения или обозначение соединителя. Модели с большим нормированным затуханием длиннее: в них больше звеньев. Если в таблице указана средняя мощность и рабочая температура — модель рассчитана на работу в выходных цепях передатчиков и в аппаратуре, стоящей вне отапливаемых помещений. Выбирая модель, сначала сравните частоту среза с верхней рабочей частотой: между ними нужен запас, потому что вблизи среза потери растут. Затем проверьте, на каких частотах нормировано затухание — оно указано не одной цифрой, а для конкретного участка; этот участок должен накрывать вторую и третью гармоники вашего сигнала. Последним шагом подберите соединители: у миниатюрных соединителей верхний предел частоты выше, у крупных — больше допустимая мощность. Габариты в таблице помогают компоновке: длинный узкий корпус удобно встроить в кабельную линию, плоский — закрепить на шасси. Если фильтр стоит после мощного усилителя, помните, что подавленная мощность гармоник не исчезает, а отражается обратно к усилителю. Для выходных каскадов, чувствительных к рассогласованию на частотах гармоник, между усилителем и фильтром ставят вентиль или выбирают модель с запасом по мощности.

Ключевые особенности

Диапазон до 28 ГГцСерия KADAMM ФНЧ перекрывает диапазоны IEEE L, S, C, X, Ku, K.
93 модели в серииРазличаются: полоса пропускания, средняя мощность, потери, КСВН, подавление.
СоединителиСоединители SMA, N, 2,92 мм, 2,4 мм, TNC.

Серия в цифрах

ПараметрПо серии
Моделей в серии93
Диапазон частот сериидо 28 ГГц
Полоса пропускания0–28 ГГц
Средняя мощность1–150 Вт
Вносимые потери0,2–5 дБ
КСВНпо таблице исполнений (вариантов: 13)
Затухание в полосе заграждения10–90 дБ
Соединительпо таблице исполнений (вариантов: 11)
Габаритные размерыпо таблице исполнений (корпусов: 49)

Исполнения серии

АртикулПолоса пропускания, ГГцСредняя мощность, ВтПотери, дБКСВНПодавление, дБСоединительГабариты, мм
KADAMM ФНЧ-1000-400–1—0,771,340 при 1,9–5 ГГцSMA36,32Ф10,41
KADAMM ФНЧ-1000-SMA0–1111,5≥45 при 2400–3000 МГцSMA (розетка)—
KADAMM ФНЧ-1000-SMA-10–1301,51,550 при 1,4–1,9 ГГцSMA190×48×12
KADAMM ФНЧ-1000-SMA-20–11000,551,540 при 2000–3000 МГцSMA, N158×30×24
KADAMM ФНЧ-10000-400–10—2240 при 13–18 ГГцSMA-
KADAMM ФНЧ-10000-500–10—1,51,450 при 10,9–18,5 ГГцSMA28×21×10
KADAMM ФНЧ-10000-SMA0–10301250 при 12,0–16,0 ГГцSMA25×22×12
KADAMM ФНЧ-108-SMA0–0,1081021,540 при 150–2000 МГцSMA35×12×8
KADAMM ФНЧ-11000-350–11—2235 при 12 ГГц2,92 мм-
KADAMM ФНЧ-11000-500–11—1,51,550 при 12,1–19 ГГцSMA24×19×10
KADAMM ФНЧ-11500-400–11,5—21,540 при 12,3–13,3 ГГц2,92 мм-
KADAMM ФНЧ-11500-450–11,5—2245 при 12,8–13,3 ГГц2,92 мм-
KADAMM ФНЧ-1200-N0,8–1,210 (импульсная 750)1уточняйте у менеджера (возвратные потери ≥12 дБ)60 при 2–10 ГГцN (розетка)100×28×20
KADAMM ФНЧ-12000-400–12—2240 при 13,5–25 ГГцSMA-
KADAMM ФНЧ-12000-SMA0–12151250 при 14,0–20,0 ГГцSMA24×19×10
KADAMM ФНЧ-1250-SMA0–1,25151 при 0–1,15 ГГц; 1,5 при 1,15–1,25 ГГц1,360 при 1,52–4,7 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-1280-SMA0–1,281000,51,29 (возвратные потери ≥18 дБ)60 при 2,5–4 ГГцSMA (розетка)111×60 (высота — уточняйте у менеджера)
KADAMM ФНЧ-1300-N0–1,31000,51,29 (возвратные потери ≥18 дБ)60 при 2,5–4 ГГцN (розетка)111×60 (высота — уточняйте у менеджера)
KADAMM ФНЧ-13000-400–13—1,5240 при 15–25 ГГц2,92 мм-
KADAMM ФНЧ-13000-500–13151 при 0–12,7 ГГц1,550 при 14,1–21 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-1400-500–1,4—21,650( при 2 ГГц не более)SMA35×12×8
KADAMM ФНЧ-15000-400–15—2240 при 18–23 ГГц2,92 мм-
KADAMM ФНЧ-15000-500–15—2,51,550 при 16–22,3 ГГцSMA21×17×10
KADAMM ФНЧ-16000-400–16—2240 при 18–25 ГГцSMA-
KADAMM ФНЧ-170-SMA0–0,171000,51,345 при 500–2000 МГц; 45 при 1710–2560 МГц; 30 при 2560–4500 МГцN, SMA90×80×22
KADAMM ФНЧ-1700-SMA0–1,71000,551,540 при 2800–6000 МГцSMA, N98×28×23
KADAMM ФНЧ-1800-SMA0–1,8100,21,520 при 3220–3253 МГц; 25 при 4830–4879,5 МГц; 30 при 6440–6506 МГцSMA64×20×16
KADAMM ФНЧ-1800-SMA-20–1,810 (опционально до 15)11,445 при 2,3–6 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-18000-400–18—2240 при 20–38 ГГц2,92 мм67×14×10
KADAMM ФНЧ-18000-500–18151 при 0–17,3 ГГц1,650 при 19,1–26 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-18500-SMA0–18,5151 при 0–17,7 ГГц1,650 при 19,6–26 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-19000-SMA0–19151 при 0–18,2 ГГц1,650 при 20,1–26 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-2-15-40-12M–15M—2,51,540 при 17–200 МГцSMA50,29×17,02×7,92
KADAMM ФНЧ-2-15-40-22M–15M—21,540 при 19,5–200 МГцSMA50,29×17,02×7,92
KADAMM ФНЧ-2-15-40-32M–15M—11,440 при 30–200 МГцSMA50,29×17,02×7,92
KADAMM ФНЧ-200-2400-600,2–2,4—51,560 при 3,6 ГГцSMA35×12×8
KADAMM ФНЧ-2000-SMA0–215 (опционально до 50)1 при 0–1,9 ГГц1,360 при 2,38–7,0 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-20000-600–20—1260 при 23–40 ГГц2,92 мм65×14×10
KADAMM ФНЧ-20000-SMA0–20151 при 0–19 ГГц1,650 при 21,2–27 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-21000-SMA0–21151 при 0–20 ГГц1,650 при 22,2–27 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-2170-SMA0–2,171001,51,540 при 2,4–2,5 ГГцN, SMA172×27,6×21,6
KADAMM ФНЧ-2186-301,5–2,186—21,610 при 2,2775 ГГцSMA35×12×10
KADAMM ФНЧ-2186-30-P1,5–2,186—21,610 при 2,2775 ГГц; 30 при 2,37–3 ГГцØ0,8 мм штырь35×12×7
KADAMM ФНЧ-2200-SMA0–2,21000,551,540 при 4400–6000 МГцN, SMA94×26×21
KADAMM ФНЧ-2250-400–2,25—0,821,240 при 3–5 ГГцSMA36,32Ф10,41
KADAMM ФНЧ-2250-SMA0–2,2510011,840 при 2580–8000 МГцSMA, N165,5×25×20
KADAMM ФНЧ-2300-SMA0–2,31011,840 при 2700–6000 МГцSMA46×30×12
KADAMM ФНЧ-2300-SMA-20–2,351,21,550 при 2,6–6,9 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-2500-650–2,5—3265 при 3–13 ГГцN-
KADAMM ФНЧ-25000-400–25—2240 при 28–30 ГГц2,92 мм58×13×11
KADAMM ФНЧ-2600-SMA0–2,6101,51,830 при 3100–15000 МГцSMA81×32×12
KADAMM ФНЧ-2700-900–2,7—2290 при 4,5–8,4 ГГцSMA-
KADAMM ФНЧ-2700-SMA0–2,71511,545 при 3,45–8 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-2750-SMA0–2,75151 при 0–2,65 ГГц1,360 при 3,17–8,5 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-28000-300–28—2230 при 30–38 ГГц2,4 мм57×16×10
KADAMM ФНЧ-285-SMA0–0,285521,545 при 330–650 МГцSMA40,4×12×10
KADAMM ФНЧ-2850-SMA0–2,8551,51,845 при 3,2–18,0 ГГцSMA80×32×12
KADAMM ФНЧ-300-600–0,3—0,51,560 при 0,643–3 ГГцSMA40×18×13
KADAMM ФНЧ-300-SMA0–0,32021,460 при 0,4–6 ГГцSMA (розетка / вилка)Ø15×61,8
KADAMM ФНЧ-3000-400–3—0,721,240 при 4,78–7,5 ГГцSMA36,32Ф10,41
KADAMM ФНЧ-330-600–0,33—0,51,360 при 0,643–3 ГГцSMA40×18×13
KADAMM ФНЧ-3500-SMA0–3,5151 при 0–3,35 ГГц1,360 при 4,05–11,5 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-3600-SMA0–3,610011,845 при 4,3–8,0 ГГцSMA, N99,5×23×18
KADAMM ФНЧ-380/470-50-N0,38–0,471500,71,67 (возвратные потери ≥12 дБ)50 при 760–6000 МГцN (розетка)152×40×32
KADAMM ФНЧ-400-SMA0–0,44011,520 при 500–1000 МГцSMA48×25×16
KADAMM ФНЧ-4000-500–4—0,81,550 при 8 ГГцSMA-
KADAMM ФНЧ-4000-600–4—1,51,360 при 4,5–12,3 ГГцSMA35×23×10
KADAMM ФНЧ-4400-400–4,4—0,731,240 при 6,28–9,8 ГГцSMA36,32Ф10,41
KADAMM ФНЧ-45-200–0,045—11,720 при 0,07–0,09 ГГцSMA50,29×17,02×7,92
KADAMM ФНЧ-4500-SMA0–4,5151уточняйте у менеджера50 при 5,22–11 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-4500-SMA-20–4,5151 при 0–4,3 ГГц1,360 при 5,1–13,7 ГГцSMA (розетка)уточняйте у менеджера
KADAMM ФНЧ-480-300–0,48—31,530 при 0,53–3 ГГцSMA35×12×8
KADAMM ФНЧ-4800-350–4,8—1,5235 при 6 ГГцSMA-
KADAMM ФНЧ-490-SMA0–0,491000,51,345 при 850 МГцN, SMA180×26×20
KADAMM ФНЧ-5000-400–5—0,681,240 при 7,05–10 ГГцSMA36,32Ф10,41
KADAMM ФНЧ-5000-SMA0–53011,850 при 5,8–10,0 ГГц; 20 при 5,4–5,8 ГГц; 25 при 10,0–13 ГГцSMA33×25×12
KADAMM ФНЧ-512-TNC0–0,512202 (1 на 0–470 МГц)1,460 при 0,6–6 ГГцTNC (розетка / вилка)Ø26×88,8
KADAMM ФНЧ-55-350–0,055—0,81,535 при 0,07–0,2 ГГцSMA30×18×13
KADAMM ФНЧ-6000-200,5–6—21,820 при 6,5 ГГцSMA37×24×11
KADAMM ФНЧ-6000-600–6—1,51,360 при 6,7–15,5 ГГцSMA29×22×10
KADAMM ФНЧ-6500-600–6,5—1,51,360 при 7,27–15,3 ГГцSMA31×23×10
KADAMM ФНЧ-7000-500–7—1,51,350 при 7,77–15,5 ГГцSMA31×23×10
KADAMM ФНЧ-7000-SMA0–73011,850 при 8,1–14,0 ГГцSMA33×22×12
KADAMM ФНЧ-8000-400–8—2240 при 9–25 ГГцSMA56,44×15×12,9
KADAMM ФНЧ-8000-500–8—1,51,450 при 8,8–16,2 ГГцSMA30×22×10
KADAMM ФНЧ-8400-SMA0–8,42,51 (тип. 0,8)1,5 (тип.)40 при 9,8–30 ГГцSMA (розетка)—
KADAMM ФНЧ-894-SMA0–0,89451,51,570 при 1760–2668 МГцSMA45×20×12
KADAMM ФНЧ-900-SMA0–0,9301,21,850 при 1,2–2,0 ГГцSMA88,5×63×12
KADAMM ФНЧ-900-SMA-20–0,9311,4≥40 при 1500–3000 МГцSMA (розетка)—
KADAMM ФНЧ-9000-500–9—1,51,450 при 9,8–17 ГГцSMA29×21×10
KADAMM ФНЧ-9000-600–9—11,660 при 14–17 ГГцSMA29×22×12
KADAMM ФНЧ-95-SMA0–0,095101,51,445 при 105–500 МГцSMA, N160×54×20
KADAMM ФНЧ-960-SMA0–0,961011,570 при 1,400–4,0 ГГцSMA (розетка)уточняйте у менеджера

Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Рабочая температура, °C-40–+85 — KADAMM ФНЧ-1000-SMA-1, KADAMM ФНЧ-1000-SMA-2, KADAMM ФНЧ-10000-SMA, KADAMM ФНЧ-108-SMA, KADAMM ФНЧ-12000-SMA, KADAMM ФНЧ-1280-SMA, KADAMM ФНЧ-1300-N, KADAMM ФНЧ-170-SMA, KADAMM ФНЧ-1700-SMA, KADAMM ФНЧ-1800-SMA, KADAMM ФНЧ-2170-SMA, KADAMM ФНЧ-2200-SMA, KADAMM ФНЧ-2300-SMA, KADAMM ФНЧ-2600-SMA, KADAMM ФНЧ-285-SMA, KADAMM ФНЧ-2850-SMA, KADAMM ФНЧ-400-SMA, KADAMM ФНЧ-490-SMA, KADAMM ФНЧ-5000-SMA, KADAMM ФНЧ-7000-SMA, KADAMM ФНЧ-894-SMA, KADAMM ФНЧ-900-SMA; -55–+85 — KADAMM ФНЧ-1200-N; -30–+70 — KADAMM ФНЧ-2250-SMA, KADAMM ФНЧ-3600-SMA; -40–+70 — KADAMM ФНЧ-300-SMA, KADAMM ФНЧ-512-TNC; -30–+80 — KADAMM ФНЧ-380/470-50-N; -35–+75 — KADAMM ФНЧ-8400-SMA; -25–+55 — KADAMM ФНЧ-95-SMA
Неравномерность в полосе пропускания, дБ, не более0,3 — KADAMM ФНЧ-1280-SMA, KADAMM ФНЧ-1300-N
Степень защитыIP54 — KADAMM ФНЧ-1280-SMA, KADAMM ФНЧ-1300-N

Как читать параметры

ПараметрЧто означает
Полоса пропускания, ГГцУчасток частот, в котором фильтр пропускает сигнал с нормированными потерями. Верхняя граница — частота среза; рабочие частоты держите ниже неё с запасом. В серии: 0–28 ГГц.
Вносимые потери, дБОслабление полезного сигнала в полосе пропускания; на выходе передатчика превращается в потерю мощности и нагрев. В серии: 0,2–5 дБ.
КСВНСогласование фильтра с трактом в полосе пропускания: чем ближе к единице, тем меньше отражение. В серии: по таблице исполнений (вариантов: 13).
Затухание в полосе заграждения, дБНасколько фильтр ослабляет сигнал за частотой среза; смотрите, на каких частотах оно нормировано. В серии: 10–90 дБ.
Средняя мощность, ВтНепрерывная мощность, которую фильтр пропускает без перегрева и пробоя. В серии: 1–150 Вт.
СоединительТип и пол соединителей; их верхний предел частоты должен быть выше рабочего диапазона. В серии: по таблице исполнений (вариантов: 11).
Габаритные размеры, ммРазмеры корпуса для компоновки в аппаратуре. В серии: по таблице исполнений (корпусов: 49).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 28 ГГц.
Полоса пропусканияКрая полосы — с запасом относительно рабочих частот.
ПодавлениеПроверьте ослабление на частотах помех или гармоник, а не только край полосы.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ФНЧ: средняя мощность, Вт — от 150 у KADAMM ФНЧ-380/470-50-N до 1 у KADAMM ФНЧ-1000-SMA; вносимые потери, дБ — от 0,2 у KADAMM ФНЧ-1800-SMA до 5 у KADAMM ФНЧ-200-2400-60; КСВН — от 1,2 у KADAMM ФНЧ-2250-40 до уточняйте у менеджера (возвратные потери ≥12 дБ) у KADAMM ФНЧ-1200-N.

Применение

Подавление гармоник передатчиков, защита приёмников от внеполосных сигналов, выделение рабочего канала.

Комплект поставки

Комплект поставки модели серии KADAMM ФНЧ: фильтр, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ФНЧ — SMA, N, 2,92 мм, 2,4 мм, TNC
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Фильтры СВЧ и радиочастотныеВсе модели раздела

Вопросы и ответы

Крутизну дают дополнительные звенья, и каждое из них вносит свои потери.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Умножьте рабочую частоту на два и на три и проверьте, что эти частоты попадают в участок, для которого в таблице нормировано затухание.

Больше звеньев — круче скат и сильнее затухание, но длиннее корпус; крупнее корпус и у моделей, рассчитанных на большую мощность.

Да. Фильтр взаимный: вход и выход у него равноправны, если в таблице не оговорено иное.

Серия KADAMM ФНЧ перекрывает до 28 ГГц: KADAMM ФНЧ-2-15-40-1 — 2M–15M; KADAMM ФНЧ-2-15-40-2 — 2M–15M; KADAMM ФНЧ-2-15-40-3 — 2M–15M; KADAMM ФНЧ-45-20 — 0–0,045; KADAMM ФНЧ-55-35 — 0–0,055; KADAMM ФНЧ-200-2400-60 — 0,2–2,4; KADAMM ФНЧ-300-60 — 0–0,3; KADAMM ФНЧ-330-60 — 0–0,33; ещё 85 в таблице исполнений.

Соединители серии KADAMM ФНЧ — SMA, N, 2,92 мм, 2,4 мм, TNC; по моделям: KADAMM ФНЧ-2-15-40-1 — SMA; KADAMM ФНЧ-2-15-40-2 — SMA; KADAMM ФНЧ-2-15-40-3 — SMA; KADAMM ФНЧ-45-20 — SMA; KADAMM ФНЧ-55-35 — SMA; KADAMM ФНЧ-200-2400-60 — SMA; ещё 87 в таблице исполнений.

КАДАММ — фильтры свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФНЧ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФНЧ могут уточняться без уведомления.

Поставляем Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

4 статьи

Как выбрать ФНЧ для подавления гармоник передатчика: частота среза, подавление, крутизна и мощность

Любой усилитель мощности кроме основной частоты излучает гармоники — на удвоенной, утроенной частоте и выше. Убирает их фильтр нижних частот на выходе передатчика: он пропускает рабочую полосу и подавляет всё, что выше…

Режекторный фильтр, ФНЧ и ФВЧ: что это и как выбрать

Режекторный фильтр вырезает из диапазона одну полосу и пропускает всё остальное — его ставят против конкретного мешающего передатчика. Фильтр нижних частот срезает гармоники своего передатчика, фильтр верхних частот —…

Диплексер и триплексер СВЧ: как объединить диапазоны в один тракт

Мультиплексер сводит несколько частотных каналов в общий тракт: внутри это фильтры с общим портом. Разбираем, чем он отличается от делителя мощности и от дуплексера, какая развязка нужна между каналами, что происходит…

Фильтры СВЧ: типы и подбор под задачу

Полосовой, нижних частот, верхних частот или режекторный — тип фильтра определяется тем, где лежит помеха относительно рабочей полосы. Разбираем, чем отличаются типы, какие характеристики решают при подборе (затухание…

Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ
0 ₽
Цена по запросу
Добавить в корзину
Похожие товары:
Код: 4936757

Фильтр нижних частот КАДАММ ФНЧ-470-N — DC–470 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4935281

Фильтр нижних частот КАДАММ ФНЧ-410-N — DC–410 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4935280

Фильтр нижних частот КАДАММ ФНЧ-110-N — DC–110 МГц

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934948

Фильтры коаксиальные нижних частот KADAMM ФНЧ-К

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934946

Фильтры коаксиальные полосно-пропускающие KADAMM ППФ-К

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934215

Фильтры верхних частот (ФВЧ) СВЧ KADAMM ФВЧ

KADAMM
0 ₽ Цена по запросу
шт
Просмотренные товары:
Код: 4934213

Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ

KADAMM
0 ₽ Цена по запросу
шт
