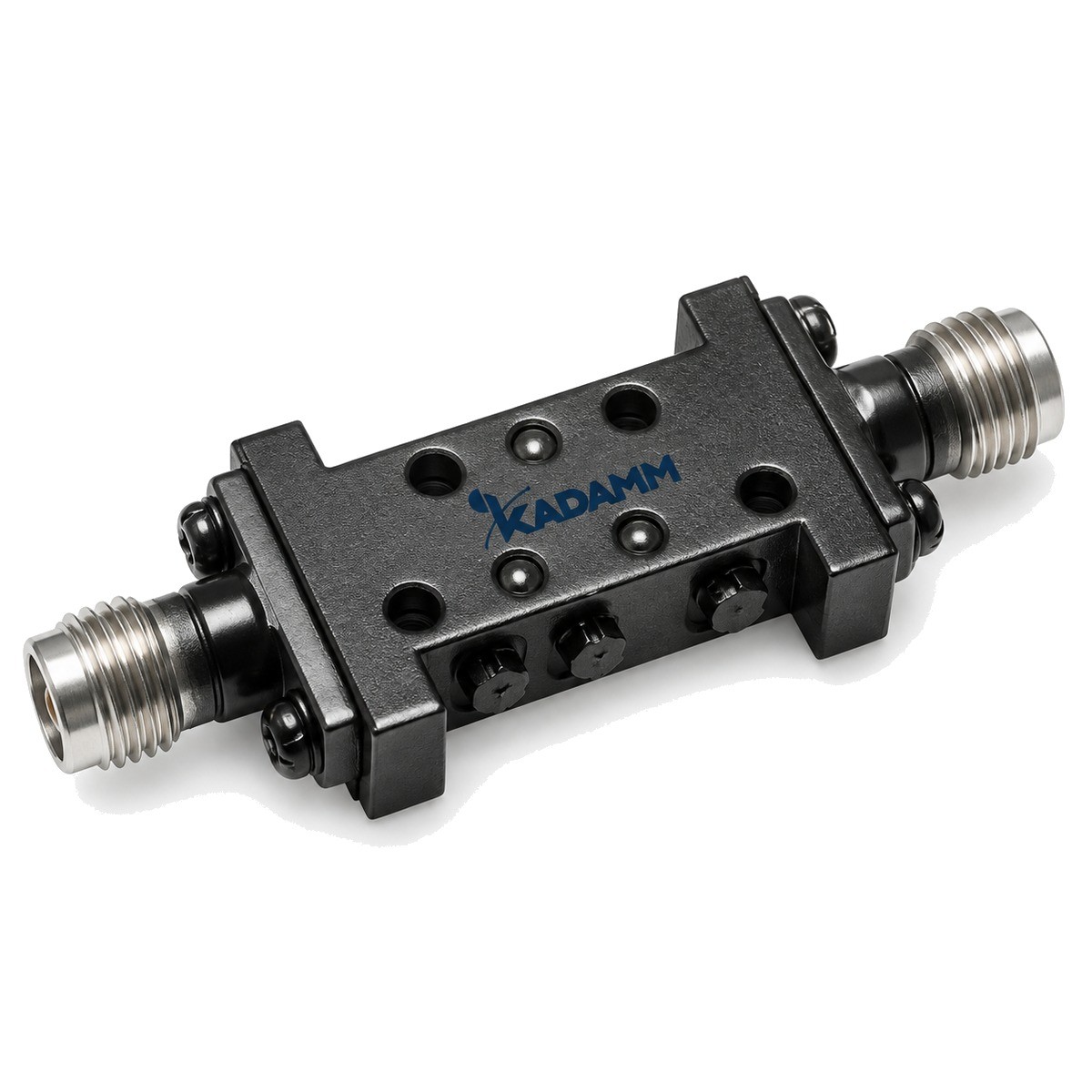

Фильтры верхних частот (ФВЧ) СВЧ: 111 моделей. Частоты среза (или полосы), подавление и потери смотрите в таблице исполнений.
Серия KADAMM ФВЧ охватывает 118 МГц – 60 ГГц; в ней 111 моделей с соединителями SMA, N, 2,92 мм, BNC, 1,85 мм. Отличия моделей: полоса пропускания, средняя мощность, потери, КСВН, подавление.
Всего в серии KADAMM ФВЧ 111 моделей. По каждой модели указаны полоса пропускания, вносимые потери, КСВН и подавление вне полосы.
Фильтр верхних частот (ФВЧ) прозрачен выше частоты среза и ослабляет всё, что лежит ниже неё. Применяют его, если полезный сигнал высокочастотный, а мешает то, что ниже: вещательные станции, наводки, соседние системы нижних диапазонов, постоянная составляющая, низкочастотный шум.
ФВЧ — пассивное взаимное устройство без питания. Он защищает вход приёмника от перегрузки низкочастотными сигналами и помогает в измерениях выделить гармоники.
Задача фильтра — пропустить рабочую полосу и ослабить сигналы за её границами. По форме частотной характеристики фильтры делят на ФНЧ, ФВЧ, полосовые и заграждающие.
Больше звеньев — круче скаты и глубже подавление, но выше вносимое ослабление в полосе; оптимум ищут под задачу.
Гармоники усилителя подавляют фильтром нижних частот на выходе: срез ставят выше рабочей частоты, но ниже второй гармоники.
Разброс по исполнениям KADAMM ФВЧ: вносимое ослабление 0,9–5 дБ; КСВН 1,3–2,3; допустимая мощность 1–50 Вт; подавление вне полосы 15–85 дБ (конкретное значение — в строке модели). У каждого артикула свои нормированные значения — ориентируйтесь на строку выбранной модели.
В коаксиальном и полосковом вариантах ФВЧ — это цепочка последовательных ёмкостей и параллельных индуктивностей или шлейфов. Волновод сам по себе фильтр верхних частот — ниже критической частоты волна не распространяется; суженное сечение сдвигает эту границу к нужному срезу.
Ёмкости в линии не пропускают низкочастотные составляющие, индуктивности на общий провод их закорачивают; выше среза влияние обоих элементов пропадает. Полоса пропускания коаксиального ФВЧ не бесконечна: её верхний край задают паразитные резонансы, и он указан для каждой модели.
Подавление ниже среза определяется длиной суженного участка: поле в нём затухает по экспоненте.
ФВЧ с коаксиальными соединителями — общая линейка. Общая линейка коаксиальных ФВЧ: модели различаются частотой среза, верхней границей полосы пропускания, затуханием и соединителями. В обозначении указаны границы полосы и гарантированное затухание ниже среза.
| Параметр | По серии |
|---|---|
| Моделей в серии | 111 |
| Диапазон частот серии | 118 МГц – 60 ГГц |
| Полоса пропускания | 0,118–60 ГГц |
| Средняя мощность | по таблице исполнений (вариантов: 11) |
| Вносимые потери | по таблице исполнений (вариантов: 38) |
| КСВН | по таблице исполнений (вариантов: 25) |
| Затухание в полосе заграждения | по таблице исполнений (вариантов: 100) |
| Соединитель | по таблице исполнений (вариантов: 12) |
| Габаритные размеры | по таблице исполнений (корпусов: 27) |
| Артикул | Полоса пропускания, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Подавление, дБ | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|
| KADAMM ФВЧ-1000/10000-SMA | 1–10 | 15 | 1,5 при 1,0–1,1 ГГц; 1 при 1,1–10 ГГц | 1,5 | 50 при 0–0,78 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1000/10000-SMA-2 | 1–10 | уточняйте у менеджера | 1,7 (тип. 1,2) | 2 (тип. 1,7) | 60 при 0–0,65 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1000/18000 | 1–18 | — | 2 | 2 | 60 при 0–0,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1000/4000-SMA | 1–4 | 30 | 1,2 | 1,8 | 50 при 0–800 МГц | SMA | 70,5×43×12 |
| KADAMM ФВЧ-1000/6000-SMA | 1–6 | 15 | 2 при 1,0–1,15 ГГц; 1 при 1,15–6,0 ГГц | 1,6 | 60 при 0–0,86 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-10000/18000-50 | 10–18 | — | 1,5 | 2 | 50 при 1,3 ГГц | SMA | - |
| KADAMM ФВЧ-10000/18000-SMA | 10–18 | 30 | 1,2 | 2 | 50 при 0–8,5 ГГц | SMA | 28×25×12 |
| KADAMM ФВЧ-10000/24000-SMA | 10–24 | 15 | 2 при 10–10,5 ГГц; 1 при 10,5–24 ГГц | 1,5 при 10–20 ГГц; 1,8 при 20–24 ГГц | 60 при 0–9,17 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-10500/40000-2,92 | 10,5–40 | 15 | 2 при 10,5–11,3 ГГц; 1 при 11,3–40 ГГц | 1,6 при 10,5–20 ГГц; 1,8 при 20–40 ГГц | 50 при 0–8,5 ГГц | 2,92 мм (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1100/9000 | 1,1–9 | — | 2 | 2 | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM ФВЧ-11000/20000-SMA | 11–20 | 15 | 1 | 1,7 | 55 при 0–9,3 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-11000/24000 | 11–24 | — | 2,5 | 1,8 | 60 при 0–6,0 ГГц; 40 при 6,0–9,0 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-11000/42000-60 | 11–42 | — | 3,5 | 2,2 | 60 при 0–10 ГГц | 2,92 мм | 122×15×15 |
| KADAMM ФВЧ-11700/15000 | 11,7–15 | — | 1 | 1,3 | 15 при 0–9,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-118/138-N | 0,118–0,138 | 50 | 1 | уточняйте у менеджера (возвратные потери ≥15 дБ) | 40 при 87,5–108 МГц | N (вилка / розетка) | 60×40×30 |
| KADAMM ФВЧ-118/160-SMA | 0,118–0,16 | 5 | 0,9 | 1,3 | 25 при 88–108 МГц | BNC, SMA, N | 39×34×20 |
| KADAMM ФВЧ-1200/11500-SMA | 1,2–11,5 | 5 (опционально до 15) | 1,5 | 1,5 | 35 при 1,0 ГГц; 60 при 0–0,8 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1200/13000 | 1,2–13 | — | 2 | 2 | 40 при 0,96–1,01 ГГц; 50 при 0–0,96 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1200/6000-SMA | 1,2–6 | 5 (опционально до 15) | 2 | 1,6 | 50 при 0–1,0 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-12000/18000 | 12–18 | — | 2 | 1,8 | 45 при 0–1,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1250/12000-SMA | 1,25–12 | 15 | 1,5 при 1,25–1,35 ГГц; 1 при 1,35–12 ГГц | 1,5 | 50 при 0–0,98 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1250/7000-SMA | 1,25–7 | 15 | 2 при 1,25–1,4 ГГц; 1 при 1,4–7,0 ГГц | 1,5 | 60 при 0–1,04 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-12500/18000 | 12,5–18 | — | 1,5 | 1,6 | 40 при 0–2,0 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-12500/24500-SMA | 12,5–24,5 | 15 | 2 при 12,5–13 ГГц; 1 при 13–24,5 ГГц | 1,5 при 12,5–20 ГГц; 1,8 при 20–24,5 ГГц | 60 при 0–11,4 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-12750/27000-2,92 | 12,75–27 | 40 | 1,5 | 2 | ≥40 при 0–10 ГГц | 2,92 мм (розетка) | — |
| KADAMM ФВЧ-1300/7000-40 | 1,3–7 | — | 2 | 2 | 40 при 0,915 ГГц | SMA | - |
| KADAMM ФВЧ-1400/13000-SMA | 1,4–13 | 15 | 1,5 | 2 | 60 при 0–1,0 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1500/10000-SMA | 1,5–10 | 10 | 1,5 | 2 | 60 при 0–1050 МГц | SMA | 55×48×12 |
| KADAMM ФВЧ-1500/13000-SMA | 1,5–13 | 15 | 1 | 1,6 | 50 при 0–1,0 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1500/14000 | 1,5–14 | — | 1,5 | 1,5 | 50 при 0–1,17 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1500/14000-SMA | 1,5–14 | 15 | 1,5 при 1,5–1,6 ГГц; 1 при 1,6–14 ГГц | 1,5 | 50 при 0–1,17 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1500/8000-SMA | 1,5–8 | 15 | 2 при 1,5–1,65 ГГц; 1 при 1,65–8,0 ГГц | 1,5 | 60 при 0–1,28 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-1500/9000-60 | 1,5–9 | — | 3 | 2 | 60 при 1 ГГц | SMA | - |
| KADAMM ФВЧ-1600/12750 | 1,6–12,75 | — | 1,5 | 1,8 | 40 при 0–1,1 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-1600/6000-SMA | 1,6–6 | — | 1 | 2 | ≥50 при 0–1100 МГц | SMA (розетка) | 50×60×12,7 |
| KADAMM ФВЧ-170/500-SMA | 0,17–0,5 | 10 | 1 | 1,5 | 20 при 0–150 МГц | BNC, N, SMA | 35×25×20 |
| KADAMM ФВЧ-18000/28000-SMA | 18–28 | 15 | 2 при 18–19,5 ГГц; 1 при 19,5–28 ГГц | 1,8 | 60 при 0–16 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-18000/28000-SMA-2 | 18–28 | 15 | 2 при 18–19,5 ГГц; 1 при 19,5–28 ГГц | 1,8 | 50 при 0–15 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-18000/40000-35 | 18–40 | — | 2 | 2,3 | 35 при 17,5 ГГц | 2,92 мм | - |
| KADAMM ФВЧ-2000/12000-SMA | 2–12 | 30 | 1 | 1,8 | 50 при 0–1,6 ГГц | SMA | 37×33×12 |
| KADAMM ФВЧ-2000/13000-40 | 2–13 | — | 3 | 2 | 40 при 1,5 ГГц | N | - |
| KADAMM ФВЧ-2000/13000-SMA | 2–13 | 30 | 1,5 | 1,8 | 40 при 0–934 МГц | SMA | 40×22×11 |
| KADAMM ФВЧ-2000/13000-SMA-2 | 2–13 | 15 | 2 при 2,0–2,2 ГГц; 1 при 2,2–13 ГГц | 1,5 | 60 при 0–1,7 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-2000/18000-SMA | 2–18 | 10 | 1,5 | 1,7 | 50 при 0–1,5 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-2000/6000-SMA | 2–6 | 30 | 1,5 | 2 | 45 при 0–1654 МГц | SMA, N | 37×34×20 |
| KADAMM ФВЧ-22000/40000-70 | 22–40 | — | 3 | 2 | 70 при 18 ГГц | 2,92 мм | - |
| KADAMM ФВЧ-2390/12750-SMA | 2,39–12,75 | 10 | 1 | 1,8 | 40 при 0–1900 МГц | SMA | 34×30×12 |
| KADAMM ФВЧ-2400/3000-SMA | 2,4–3 | 1 | 1 | 1,5 | 45 при 0–1000 МГц | SMA (розетка) | — |
| KADAMM ФВЧ-2483,5/18000 | 2,4835–18 | — | 2 | 2 | 60 при 0–1,664 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-2500/13000-SMA | 2,5–13 | 2 | 1,1 | 1,8 | ≥20 при 2000–2200 МГц, ≥50 при 0–2000 МГц | SMA (розетка) | — |
| KADAMM ФВЧ-2500/13000-SMA-2 | 2,5–13 | — | 1 | 2 | ≥50 при 0–2000 МГц | SMA (розетка) | 46×34×1,7 |
| KADAMM ФВЧ-2500/18000-60 | 2,5–18 | — | 3 | 2 | 60 при 1,76 ГГц | SMA | - |
| KADAMM ФВЧ-2500/20000-SMA | 2,5–20 | 15 | 1,5 при 2,5–2,6 ГГц; 1 при 2,6–20 ГГц | 1,5 | 50 при 0–1,98 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-2600/6000-SMA | 2,6–6 | 5 | 2 | 1,6 | 50 при 0–2,3 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-2650/7500 | 2,65–7,5 | — | 1,8 | 2 | 70 при 0–2,45 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-26500/40000-60 | 26,5–40 | — | 3 | 2 | 60 при 3–19 ГГц | 2,92 мм | - |
| KADAMM ФВЧ-2783,5/18000 | 2,7835–18 | — | 1,8 | 2 | 70 при 0–2,4835 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-2800/15000-40 | 2,8–15 | — | 2 | 2 | 40 при 1,99 ГГц | SMA | - |
| KADAMM ФВЧ-3000/12000-SMA | 3–12 | 30 | 1 | 1,8 | 50 при 0–2,5 ГГц | SMA | 34×33×12 |
| KADAMM ФВЧ-3000/12500-SMA | 3–12,5 | 30 | 1,5 | уточняйте у менеджера | 50 при 0–2500 МГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-3000/12750 | 3–12,75 | — | 1,5 | 2 | 40 при 0–2,7 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-3000/13000-65 | 3–13 | — | 3 | 2 | 65 при 2,5 ГГц | N | - |
| KADAMM ФВЧ-3000/18000 | 3–18 | — | 2 | 1,6 | 40 при 0–2,7 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-3000/18000-55 | 3–18 | — | 2 | 1,5 | 70 при 0–2,6 ГГц&55 при 2,6–2,7 ГГц | SMA | 44×29×10 |
| KADAMM ФВЧ-3000/18000-SMA | 3–18 | 15 | 1 | 1,8 (тип. 1,6) | 22 при 2,5 ГГц; 65 при 0–2,0 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-3000/21000-SMA | 3–21 | 15 | 1,5 при 3,0–3,1 ГГц; 1 при 3,1–21 ГГц | 1,5 при 3,0–20 ГГц; 1,7 при 20–21 ГГц | 50 при 0–2,36 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-3100/18000 | 3,1–18 | — | 1,5 | 1,5 | 40 при 0–2,48 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-3250/18000-SMA | 3,25–18 | 15 | 2 при 3,25–3,45 ГГц; 1 при 3,45–18 ГГц | 1,5 | 60 при 0–2,83 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-3300/18000-SMA | 3,3–18 | 10 | 1 | 1,7 (тип. 1,5) | 40 при 0–2700 МГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-33000/60000-40 | 33–60 | — | 2 | 2 | 40 при 30 ГГц | 1,85 мм | 23,35×16×6 |
| KADAMM ФВЧ-3500/18000-20 | 3,5–18 | — | 1 | 1,8 | 20 при 0–3,2 ГГц | SMA | 34×32×10 |
| KADAMM ФВЧ-3750/23000-SMA | 3,75–23 | 15 | 1,5 при 3,75–3,9 ГГц; 1 при 3,9–23 ГГц | 1,5 при 3,75–20 ГГц; 1,8 при 20–23 ГГц | 50 при 0–3,03 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-380/1000-30 | 0,38–1 | — | 2,5 | 1,7 | 30 при 0–0,35 ГГц | SMA | 30×18×13 |
| KADAMM ФВЧ-3800/18000-SMA | 3,8–18 | 5 | 1,5 | 2 | 50 при 0,5–2,9 ГГц | SMA | 30×25×11 |
| KADAMM ФВЧ-4000/10000-50 | 4–10 | — | 1,5 | 2 | 50 при 1,3 ГГц | SMA | - |
| KADAMM ФВЧ-4000/15000-40 | 4–15 | — | 2 | 2 | 40 при 2,7 ГГц | SMA | - |
| KADAMM ФВЧ-4000/18000 | 4–18 | — | 2 | 1,8 | 45 при 0–3,6 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-4000/18000-15 | 4–18 | 10 (опционально до 15) | 1,5 при 4–4,2 ГГц; 1 при 4,2–18 ГГц | 1,6 | 60 при 0–3,5 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-4000/20000-SMA | 4–20 | 15 | 2 при 4,0–4,2 ГГц; 1 при 4,2–20 ГГц | 1,5 | 60 при 0–3,55 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-4000/21000-20 | 4–21 | — | 2,5 | 2 | 20 при 3 ГГц | SMA | - |
| KADAMM ФВЧ-4200/12750 | 4,2–12,75 | — | 2 | 1,7 | 40 при 0–3,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-4492/18000 | 4,492–18 | — | 2 | 2 | 40 при 0–4,2 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-4500/15000-SMA | 4,5–15 | — | 1 | 2 | ≥50 при 0–3000 МГц | SMA (розетка) | 36×30×1,7 |
| KADAMM ФВЧ-4500/21000-SMA | 4,5–21 | 15 | 2 при 4,5–4,75 ГГц; 1 при 4,75–21 ГГц | 1,5 при 4,5–20 ГГц; 1,7 при 20–21 ГГц | 60 при 0–3,98 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-5000/22000 | 5–22 | — | 2 | 1,7 | 60 при 0–4,48 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-5000/22000-SMA | 5–22 | 15 | 2 при 5,0–5,25 ГГц; 1 при 5,25–22 ГГц | 1,5 при 5,0–20 ГГц; 1,7 при 20–22 ГГц | 60 при 0–4,48 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-5000/24000-SMA | 5–24 | 15 | 1,5 при 5,0–5,2 ГГц; 1 при 5,2–24 ГГц | 1,5 при 5,0–20 ГГц; 1,8 при 20–24 ГГц | 50 при 0–4,0 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-5480/18000-50 | 5,48–18 | — | 0,9 | 2 | 50 при 0–3,5 ГГц | SMA | 31×24×11 |
| KADAMM ФВЧ-5500/16000-SMA | 5,5–16 | 30 | 1,2 | 2 | 50 при 0–4,2 ГГц | SMA | 34×26×12 |
| KADAMM ФВЧ-5850/18000 | 5,85–18 | — | 2 | 2 | 60 при 0–3,9195 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-6000/15000-40 | 6–15 | — | 2 | 2 | 40 при 3,9 ГГц | SMA | - |
| KADAMM ФВЧ-6000/18000-SMA | 6–18 | 10 (опционально до 15) | 2 | 1,6 | 60 при 0–5,4 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-6000/24000 | 6–24 | — | 2 | 1,8 | 60 при 0–5,4 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-6000/24000-SMA | 6–24 | 15 | 2 при 6,0–6,3 ГГц; 1 при 6,3–24 ГГц | 1,5 при 5,0–20 ГГц; 1,8 при 20–24 ГГц | 60 при 0–5,4 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-6500/18000 | 6,5–18 | — | 2 | 1,8 | — | уточняйте у менеджера | — |
| KADAMM ФВЧ-6500/24000-SMA | 6,5–24 | 15 | 2 при 6,5–6,85 ГГц; 1 при 6,85–24 ГГц | 1,5 при 6,5–20 ГГц; 1,8 при 20–24 ГГц | 60 при 0–5,83 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-6600/18000-SMA | 6,6–18 | 15 | уточняйте у менеджера | 2 | 45 при 0–5,1 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-7000/18000 | 7–18 | — | 2 | 2 | 40 при 0–6,5 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-7000/18000-SMA | 7–18 | 30 | 1,2 | 2 | 50 при 0–5,9 ГГц | SMA | 28×22×12 |
| KADAMM ФВЧ-7000/18000-SMA-2 | 7–18 | 15 | 1,5 | 1,5 | 60 при 0–5,8 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-7000/24000-60 | 7–24 | — | 2 | 1,5 | 60 при 0–6,3 ГГц | SMA | 30×21×10 |
| KADAMM ФВЧ-7000/26000-SMA | 7–26 | 15 | 1,5 при 7,0–7,3 ГГц; 1 при 7,3–26 ГГц | 1,5 при 7,0–20 ГГц; 1,8 при 20–26 ГГц | 50 при 0–5,85 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-7500/24500-60 | 7,5–24,5 | — | 2 | 1,5 | 60 при 0–6,77 ГГц | SMA | 30×21×10 |
| KADAMM ФВЧ-7500/27000-SMA | 7,5–27 | 15 | 1,5 при 7,5–7,8 ГГц; 1 при 7,8–27 ГГц | 1,5 при 7,5–20 ГГц; 1,8 при 20–27 ГГц | 50 при 0–6,25 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-800/4000-SMA | 0,8–4 | 50 | 1,2 | 1,8 | 60 при 0–600 МГц | N, SMA | 71×91×22 |
| KADAMM ФВЧ-8000/18000 | 8–18 | — | 2 | 2 | 50 при 0–6,8 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-8000/18000-SMA | 8–18 | 30 | 1,2 | 2 | 50 при 0–6,8 ГГц | SMA | 27×23×12 |
| KADAMM ФВЧ-8000/25000 | 8–25 | — | 2 | 1,8 | 60 при 0–7,25 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-8400/17000 | 8,4–17 | — | 5 | 1,5 | 85 при 8,025–8,35 ГГц | уточняйте у менеджера | — |
| KADAMM ФВЧ-9000/18000-SMA | 9–18 | 5 | 2 | 2 | 40 при 0–8,4 ГГц | SMA (розетка) | уточняйте у менеджера |
| KADAMM ФВЧ-9000/28000-SMA | 9–28 | 15 | 1,5 при 9,0–9,4 ГГц; 1 при 9,4–28 ГГц | 1,5 при 9,0–20 ГГц; 1,8 при 20–28 ГГц | уточняйте у менеджера | SMA (розетка) | уточняйте у менеджера |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Параметры нормированы только у части моделей серии, у прочих они не задаются.
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | -40–+85 — KADAMM ФВЧ-1000/4000-SMA, KADAMM ФВЧ-10000/18000-SMA, KADAMM ФВЧ-118/138-N, KADAMM ФВЧ-118/160-SMA, KADAMM ФВЧ-1500/10000-SMA, KADAMM ФВЧ-170/500-SMA, KADAMM ФВЧ-2000/12000-SMA, KADAMM ФВЧ-2000/13000-SMA, KADAMM ФВЧ-2000/6000-SMA, KADAMM ФВЧ-2390/12750-SMA, KADAMM ФВЧ-3000/12000-SMA, KADAMM ФВЧ-3800/18000-SMA, KADAMM ФВЧ-5500/16000-SMA, KADAMM ФВЧ-7000/18000-SMA, KADAMM ФВЧ-8000/18000-SMA; -30–+70 — KADAMM ФВЧ-800/4000-SMA |
| Параметр | Что означает |
|---|---|
| Полоса пропускания, ГГц | Участок выше частоты среза, где потери нормированы; верхняя граница — предел применения модели. В серии: 0,118–60 ГГц. |
| Вносимые потери, дБ | Ослабление полезного сигнала в полосе пропускания. В серии: по таблице исполнений (вариантов: 38). |
| КСВН | Согласование фильтра с трактом в полосе пропускания. В серии: по таблице исполнений (вариантов: 25). |
| Затухание в полосе заграждения, дБ | Подавление ниже частоты среза; смотрите, на каких частотах оно нормировано. В серии: по таблице исполнений (вариантов: 100). |
| Средняя мощность, Вт | Непрерывная мощность, которую фильтр пропускает без перегрева. В серии: по таблице исполнений (вариантов: 11). |
| Соединитель | Тип и пол соединителей; их предел частоты должен быть выше полосы пропускания. В серии: по таблице исполнений (вариантов: 12). |
| Габаритные размеры, мм | Размеры корпуса для компоновки. В серии: по таблице исполнений (корпусов: 27). |
Как меняются параметры по серии KADAMM ФВЧ: средняя мощность, Вт — от 50 у KADAMM ФВЧ-118/138-N до 1 у KADAMM ФВЧ-2400/3000-SMA; вносимые потери, дБ — от 0,9 у KADAMM ФВЧ-5480/18000-50 до 5 у KADAMM ФВЧ-8400/17000; КСВН — от 1,3 у KADAMM ФВЧ-118/160-SMA до уточняйте у менеджера (возвратные потери ≥15 дБ) у KADAMM ФВЧ-118/138-N.
Момент затяжки — по типу соединителя; проходную вставку берегут от изгиба кабелем, так как нагрузка передаётся на разъём прибора. Волноводные фильтры стыкуют через прокладки, равномерно затягивая винты фланцев.
Борьба с гармониками передатчиков, защита приёмников от внеполосных помех, выделение нужного канала.
Поставка модели серии KADAMM ФВЧ: фильтр с паспортом изделия.
Каждое звено, которое делает скат круче, вносит и свою долю потерь.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Нет, последовательные ёмкости разрывают цепь по постоянному току.
Выше неё конструкция теряет свойства фильтра; характеристика нормирована только до этой границы.
Если помехи только ниже рабочей полосы, ФВЧ проще и вносит меньше потерь.
Да, фильтр взаимный.
Да, она указана в таблице: выше неё характеристика не нормирована из-за паразитных резонансов конструкции.
Общий диапазон KADAMM ФВЧ — 118 МГц – 60 ГГц. Например: KADAMM ФВЧ-380/1000-30 — 0,38–1; KADAMM ФВЧ-1300/7000-40 — 1,3–7; KADAMM ФВЧ-1500/9000-60 — 1,5–9; KADAMM ФВЧ-2000/13000-40 — 2–13; KADAMM ФВЧ-2500/18000-60 — 2,5–18; KADAMM ФВЧ-2800/15000-40 — 2,8–15; KADAMM ФВЧ-3000/13000-65 — 3–13; KADAMM ФВЧ-3000/18000-55 — 3–18; полный перечень (ещё 103) — в таблице исполнений.
Соединители серии KADAMM ФВЧ — SMA, N, 2,92 мм, BNC, 1,85 мм; по моделям: KADAMM ФВЧ-380/1000-30 — SMA; KADAMM ФВЧ-1300/7000-40 — SMA; KADAMM ФВЧ-1500/9000-60 — SMA; KADAMM ФВЧ-2000/13000-40 — N; KADAMM ФВЧ-2500/18000-60 — SMA; KADAMM ФВЧ-2800/15000-40 — SMA; ещё 105 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФВЧ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФВЧ могут уточняться без уведомления.
Поставляем Фильтры верхних частот (ФВЧ) СВЧ KADAMM ФВЧ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Любой усилитель мощности кроме основной частоты излучает гармоники — на удвоенной, утроенной частоте и выше. Убирает их фильтр нижних частот на выходе передатчика: он пропускает рабочую полосу и подавляет всё, что выше…
Режекторный фильтр вырезает из диапазона одну полосу и пропускает всё остальное — его ставят против конкретного мешающего передатчика. Фильтр нижних частот срезает гармоники своего передатчика, фильтр верхних частот —…
Мультиплексер сводит несколько частотных каналов в общий тракт: внутри это фильтры с общим портом. Разбираем, чем он отличается от делителя мощности и от дуплексера, какая развязка нужна между каналами, что происходит…
Полосовой, нижних частот, верхних частот или режекторный — тип фильтра определяется тем, где лежит помеха относительно рабочей полосы. Разбираем, чем отличаются типы, какие характеристики решают при подборе (затухание…
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM ФВЧ — техническое описание (PDF)
