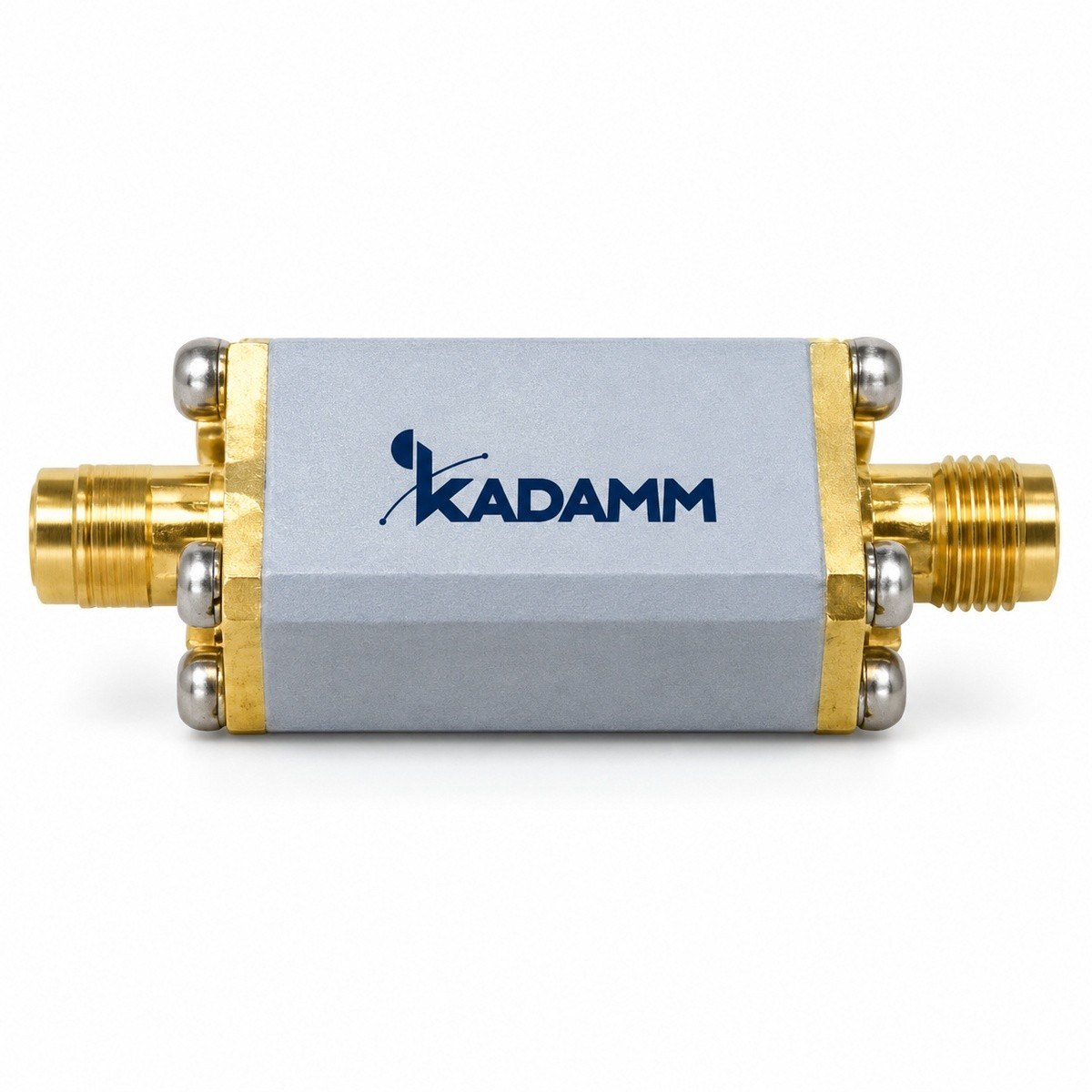

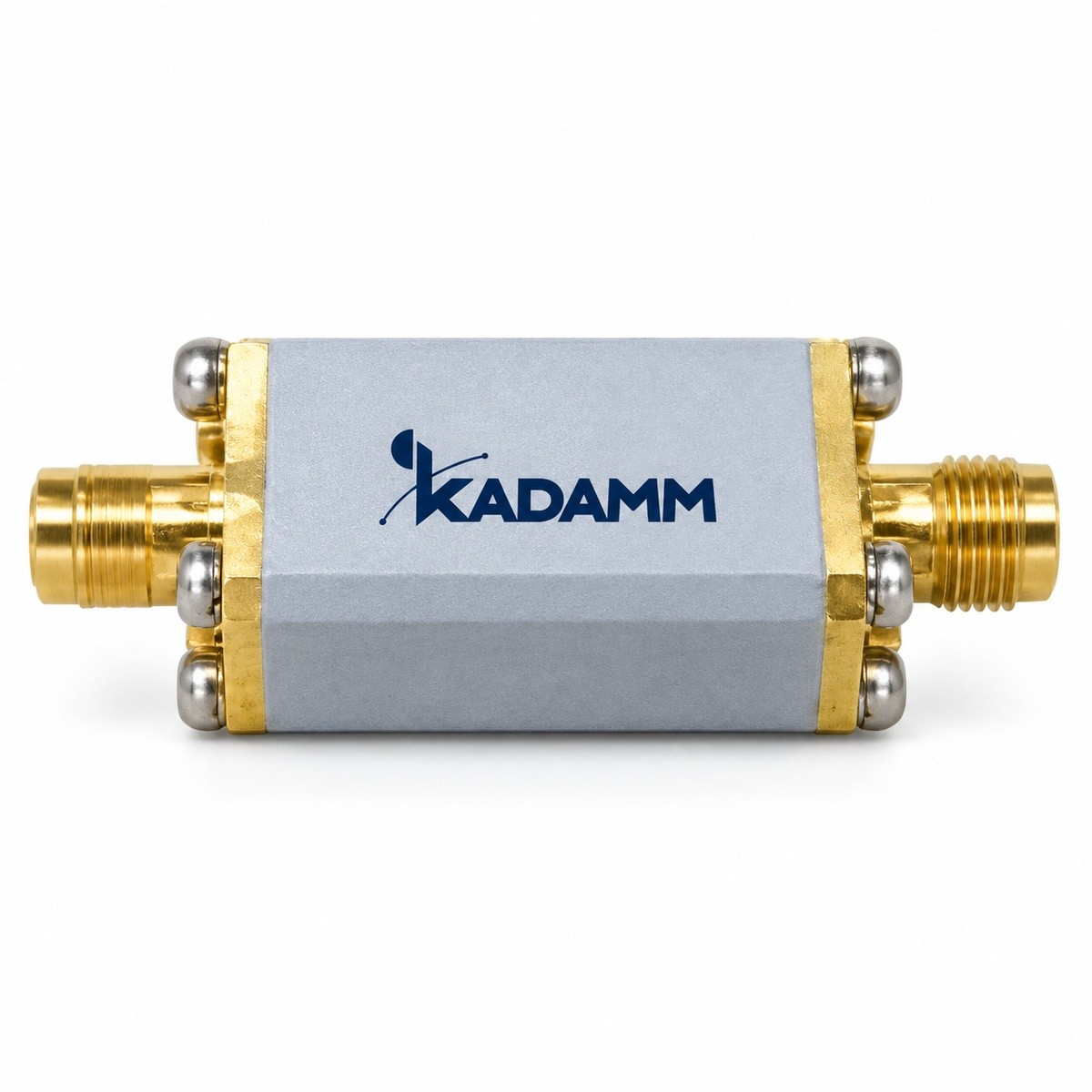

Фильтры коаксиальные полосно-пропускающие: 8 моделей. Частоты среза или полосы пропускания, подавление и потери — в таблице исполнений.
Серия KADAMM ППФ-К — 8 моделей в диапазоне 1,02 – 15 ГГц. Модели различаются: полоса пропускания, потери, КСВН, подавление, материал.
В серии KADAMM ППФ-К — 8 моделей. Для каждой модели — полоса пропускания, вносимые потери, КСВН и подавление в полосе заграждения.
| Артикул | Полоса пропускания, ГГц | Потери, дБ | КСВН | Подавление, дБ | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|
| KADAMM ППФ-1020/1040 | 1,02-1,04 | 0,8 | 1,25 | ≥40 | алюминий | ≥1,30 |
| KADAMM ППФ-10500/15000 | 10,5-15 | 2 | 1,35 | ≥55 ≥55 | алюминий | ≤0-9 ≥16-30 |
| KADAMM ППФ-1400/1500 | 1,4-1,5 | 1,3 | 1,2 | ≥40 ≥40 | алюминий | ≤1,35 1,55-4,5 |
| KADAMM ППФ-2000/4000 | 2-4 | 0,3 | 1,25 | ≥30 | медь | ≥4,2 |
| KADAMM ППФ-2500/2700 | 2,5-2,7 | 3 | 1,5 | ≥30 ≥50 | алюминий | ≤2,45 ≥3,4 |
| KADAMM ППФ-7145/7250 | 7,145-7,25 | 0,4 | 1,4 | ≥25 ≥25 | алюминий | ≤7,1 ≥7,3 |
| KADAMM ППФ-8870/9870 | 8,87-9,87 | 1,4 | 1,5 | ≥45 | медь | менее 8,5 более 10,2 |
| KADAMM ППФ-9400/12800 | 9,4-12,8 | 0,8 | 1,35 | ≥60 | алюминий | 6,4-14 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ППФ-К: вносимые потери, дБ — от 0,3 у KADAMM ППФ-2000/4000 до 3 у KADAMM ППФ-2500/2700; КСВН — от 1,2 у KADAMM ППФ-1400/1500 до 1,5 у KADAMM ППФ-8870/9870; затухание в полосе заграждения, дБ — от ≥60 у KADAMM ППФ-9400/12800 до ≥25 ≥25 у KADAMM ППФ-7145/7250.
Серия KADAMM ППФ-К (1,02 – 15 ГГц; диапазоны IEEE L, S, C, X, Ku): подавление гармоник; защита приёмников; измерения.
Комплект поставки модели серии KADAMM ППФ-К: фильтр, паспорт изделия.
Серия KADAMM ППФ-К перекрывает 1,02 – 15 ГГц: KADAMM ППФ-1020/1040 — 1,02-1,04; KADAMM ППФ-1400/1500 — 1,4-1,5; KADAMM ППФ-2000/4000 — 2-4; KADAMM ППФ-2500/2700 — 2,5-2,7; KADAMM ППФ-7145/7250 — 7,145-7,25; KADAMM ППФ-8870/9870 — 8,87-9,87; KADAMM ППФ-9400/12800 — 9,4-12,8; KADAMM ППФ-10500/15000 — 10,5-15.
У KADAMM ППФ-К: диапазон 1,02 – 15 ГГц, 8 моделей, соединители по таблице исполнений. У KADAMM ППФ-МП: диапазон до 13,1 ГГц, 6 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ППФ-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ППФ-К могут уточняться без уведомления.
Поставляем Фильтры коаксиальные полосно-пропускающие KADAMM ППФ-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
