Полосовые фильтры СВЧ (полосно-пропускающие) до 0,5 ГГц: 78 моделей. Частоты среза или полосы пропускания, подавление и потери — в таблице исполнений.

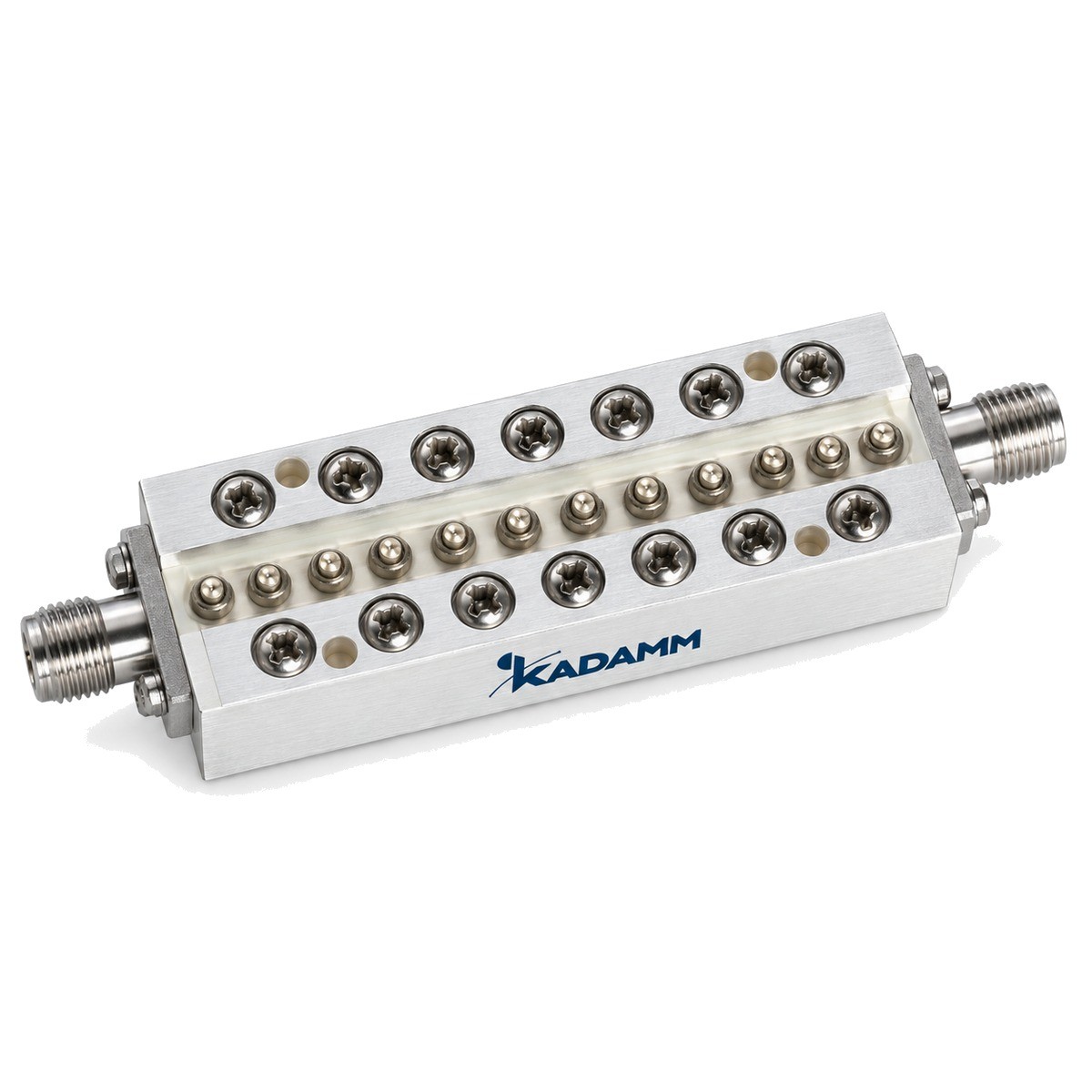

Серия KADAMM ППФ — 78 моделей в диапазоне 30 МГц – 500 МГц, соединители SMA, N, BNC, TNC. Модели различаются: полоса пропускания, средняя мощность, потери, КСВН, подавление.
В серии KADAMM ППФ — 78 моделей. Для каждой модели — полоса пропускания, вносимые потери, КСВН и подавление в полосе заграждения.
Фильтр пропускает свою полосу частот и ослабляет сигналы за её пределами. По виду характеристики различают фильтры нижних и верхних частот, полосовые и заграждающие.
Каждое добавленное звено делает скаты круче и подавление глубже, но немного увеличивает вносимое ослабление в полосе пропускания — между этими параметрами всегда приходится выбирать.
Фильтр нижних частот на выходе усилителя подавляет гармоники: его частоту среза выбирают выше рабочей частоты и ниже второй гармоники.
По таблице исполнений KADAMM ППФ: вносимое ослабление от 0,3 до 5 дБ; КСВН от 1,22 до 2; допустимая мощность от 1 до 300 Вт; подавление вне полосы от 20 до 105 дБ (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Полосовые фильтры с коаксиальными соединителями — общая линейка. Основная линейка полосовых фильтров KADAMM — сотни моделей для коаксиальных трактов, от узких канальных фильтров до широкополосных, перекрывающих целый диапазон. В обозначении модели — границы полосы пропускания и гарантированное подавление или тип соединителя, поэтому нужную модель удобно искать по рабочей полосе. Серия объединяет разные конструкции под одной задачей. Широкополосные модели компактны и рассчитаны на слаботочные тракты. Узкие канальные фильтры для систем связи как правило, собраны на объёмных резонаторах в металлическом корпусе: они крупнее, но дают малые потери и крутые скаты. Если в таблице указана степень защиты, корпус рассчитан на установку вне помещения, рядом с антенной. Для узкополосных моделей в таблице дана ширина полосы пропускания и неравномерность в полосе: неравномерность показывает, насколько потери меняются от края до середины канала, и важна для широкополосных цифровых сигналов. Возвратные потери — то же согласование, что и КСВН, только в децибелах. При выборе сначала найдите модели, полоса которых накрывает ваш канал целиком, затем сравните подавление на частотах соседних систем — оно указано для конкретных отстроек — и только потом смотрите на мощность, соединители и габариты. Рядом стоящие модели одной полосы часто отличаются только числом резонаторов: одна даёт меньшие потери, другая — более крутые скаты и большее подавление соседнего канала. Для приёмника с близкой мощной помехой выбирайте второе, для передатчика, где важна каждая доля мощности, — первое.
| Параметр | По серии |
|---|---|
| Моделей в серии | 78 |
| Диапазон частот серии | 30 МГц – 500 МГц |
| Полоса пропускания | 0,03–0,5 ГГц |
| Средняя мощность | по таблице исполнений (вариантов: 14) |
| Вносимые потери | по таблице исполнений (вариантов: 16) |
| КСВН | 1,22–2 |
| Затухание в полосе заграждения | по таблице исполнений (вариантов: 76) |
| Соединитель | по таблице исполнений (вариантов: 13) |
| Габаритные размеры | по таблице исполнений (корпусов: 44) |
| Рабочая температура | -40–85 °C |
| Артикул | Полоса пропускания, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Подавление, дБ | Соединитель | Габариты, мм | Температура, °C |
|---|---|---|---|---|---|---|---|---|
| KADAMM ППФ-110/170-30 | 0,11–0,17 | — | 2 | 1,5 | 30 при 0–0,08 ГГц; 30 при 0,2–0,4 ГГц | SMA | 50×18×13 | — |
| KADAMM ППФ-125/500-50 | 0,125–0,5 | 1 | 2 | 1,5 | 50 при 0–0,1 ГГц; 50 при 0,6–1,5 ГГц | SMA (розетка) | 40×18×13 | -10–+50 |
| KADAMM ППФ-136/174-60 | 0,136–0,174 | — | 2 | 1,5 | 60 при 350–530 МГц; - | SMA | 30×12×10 | — |
| KADAMM ППФ-136/200-SMA | 0,136–0,2 | 100 | 2 | 1,3 | 60 при 88–108 МГц; 40 при F0±6,5 МГц | N, SMA | 250×166×54 | -40–+85 |
| KADAMM ППФ-137/167-SMA | 0,137–0,167 | 20 | 1 | 1,3 | 45 при fc±–17 МГц | N, SMA | 273×185×100 | -20–+55 |
| KADAMM ППФ-140/150-350/400-SMA | 0,14–0,15; 0,35–0,4 (две полосы) | 20 | 1 | 1,4 | уточняйте у менеджера | SMA (розетка) | 124×42×41,5 | — |
| KADAMM ППФ-140/150-SMA | 0,14–0,15 | 20 | 1,2 | 1,5 | ≥45 при 145±50 МГц | SMA (розетка) | 128×47,5×22 | — |
| KADAMM ППФ-149/165-SMA | 0,149–0,165 | 10 | 2 | 1,3 | 60 при 88–108 МГц; 40 при 225–400 МГц | N, SMA | 60×20×20 | -40–+85 |
| KADAMM ППФ-150/170-N | 0,15–0,17 | — | 1 | 1,5 | ≥30 при 140 МГц; ≥36 при 180 МГц | N (розетка) | 316×156×56 | — |
| KADAMM ППФ-150/230-45 | 0,15–0,23 | — | 2 | 1,5 | 45 при 0–120 МГц; 45 при 280–500 МГц | SMA | 40×18×13 | — |
| KADAMM ППФ-150/350-50 | 0,15–0,35 | — | 1,5 | 1,5 | 50 при 0–125 МГц; 50 при 430–1000 МГц | SMA | 35×12×8 | — |
| KADAMM ППФ-153/162-SMA | 0,153–0,162 | 100 | 2 | 1,5 | 40 при 146,5 МГц; 40 при 168,5 МГц | N, SMA | 338×151×48 | -30–+70 |
| KADAMM ППФ-170/180 | 0,17–0,18 | 20 | 1,5 | — | ≥60 при 140 МГц; 223 МГц | уточняйте у менеджера | — | — |
| KADAMM ППФ-170/190-55 | 0,17–0,19 | уточняйте у менеджера | 3 | 2 | 55 при 130 МГц; 55 при 230 МГц | SMA (розетка) | 35×12×8 | -40–+70 |
| KADAMM ППФ-174/240-SMA | 0,174–0,24 | 2 | 3 | — | 80 при 88–108 МГц; 70 при 150 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-195/225-SMA | 0,195–0,225 | 100 | 0,3 | 1,22 | 55 при 0–170 МГц; 55 при 250–1500 МГц | N, SMA | 225×150×85,5 | -40–+85 |
| KADAMM ППФ-197,5/202,5-N | 0,1975–0,2025 | 20 | 1,5 | 1,3 | 40 при 0–185 МГц; 40 при 215–500 МГц | N (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-200/400-SMA | 0,2–0,4 | 2 | 3 | 1,5 | 20 при F0±25 МГц | SMA | 40,4×12×10 | -40–+85 |
| KADAMM ППФ-200/500-SMA | 0,2–0,5 | 1 | 0,7 | — | 30 при 0–170 МГц; 30 при 700–2000 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-202/240-SMA | 0,202–0,24 | 5 | 2 | — | 32 при 0–174 МГц; 60 при 380–470 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-220/230-SMA | 0,22–0,23 | 50 | 3,5 | 1,3 | 60 при F0±10 МГц; 35 при F0±4,3 МГц | N, SMA, BNC | 73×73×50 | -40–+85 |
| KADAMM ППФ-225/400-SMA-А | 0,225–0,4 | 60 | 1,5 | 1,5 | 40 при 0–200 МГц; 40 при 500–1000 МГц | SMA | 60×30×20 | -30–+70 |
| KADAMM ППФ-225/400-SMA-Б | 0,225–0,4 | 30 | 1,5 | 1,5 | 40 при 0–200 МГц; 40 при 500–1000 МГц | SMA | 48×25×16 | -40–+85 |
| KADAMM ППФ-230/238-SMA | 0,23–0,238 | 20 | 1,2 | 1,5 | ≥90 при 335-345 МГц | SMA (розетка) | 99×37×20 | — |
| KADAMM ППФ-238/242-40 | 0,238–0,242 | уточняйте у менеджера | 5 | 1,5 | 40 при 0–0,21 ГГц; 40 при 0,275–2 ГГц | BNC (розетка) | 48×25×20 | -40–+70 |
| KADAMM ППФ-240/320-SMA | 0,24–0,32 | 100 | 1 | 1,3 | 100 при F0±40 МГц | N, SMA | 220×115×83 | -30–+70 |
| KADAMM ППФ-240/380-SMA-1 | 0,24–0,38 | 20 | 1 | 1,25 | 50 при FC±–25 МГц | N, SMA | 183×124×73 | -40–+85 |
| KADAMM ППФ-240/380-SMA-2 | 0,24–0,38 | 100 | 2 | 1,38 | 80 при 170–200 МГц; 80 при 420–500 МГц; 50 при 200–220 МГц; 50 при 400–420 МГц; 45 при 0–170 МГц | N, SMA | 194×126×25 | -40–+70 |
| KADAMM ППФ-270/310-N | 0,27–0,31 | 10 | 1,5 | — | 26 при 0–155 МГц; 340 МГц; 30 при 380–395 МГц | N (розетка) | 50×25×20 | — |
| KADAMM ППФ-273/277-50 | 0,273–0,277 | — | 2,5 | 2 | 50 при 0–0,26 ГГц; 50 при 0,29–1 ГГц | SMD | 3,8×3,8×1,5 | — |
| KADAMM ППФ-284,55/284,65-SMA | 0,2846–0,2846 | 10 | 3,7 | 1,3 | 25 при 2836 МГц; 25 при 2856 МГц; 50 при 0–2826 МГц; 50 при 2866–6000 МГц | SMA (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-285/315-SMA | 0,285–0,315 | 1 | 3 | — | 40 при 0–260 МГц; 30 при 330–2000 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-290/320-7/16 | 0,29–0,32 | 300 | 1 | 1,25 | 105 при 230–270 МГц; 105 при 340–380 МГц; 70 при 0–230 МГц; 70 при 380–1650 МГц | 7/16, N | 205×205×80 | -40–+85 |
| KADAMM ППФ-30/70-40 | 0,03–0,07 | 1 | 1,5 | 1,4 | 40 при 0–0,023 ГГц; 45 при 0,095–2,5 ГГц | SMA (розетка) | 50×18×13 | -30–+70 |
| KADAMM ППФ-300/350-SMA | 0,3–0,35 | 20 | 1 | 1,6 | ≥40 при 200 МГц; 500 МГц | SMA (розетка) | 89×32×20 | — |
| KADAMM ППФ-300/500-SMA | 0,3–0,5 | 100 | 0,5 | 1,22 | 60 при fc±20 МГц | N, SMA | 125×125×64 | -40–+85 |
| KADAMM ППФ-310/443-50 | 0,31–0,443 | — | 1 | 1,5 | 50 при 0–0,1765 ГГц; 50 при 0,5765–1,5 ГГц | SMA | 80×30×20 | — |
| KADAMM ППФ-315/345-SMA | 0,315–0,345 | — | 0,8 | 1,25 | ≥40 при F0±35 МГц | SMA (розетка) | 126×72×70 | — |
| KADAMM ППФ-320/330-40 | 0,32–0,33 | — | 1 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-320/345-SMA | 0,32–0,345 | 20 | 1,5 | 1,6 | ≥50 при 282,5 МГц; ≥50 при 382,5 МГц | SMA (розетка) | 89×32×20 | — |
| KADAMM ППФ-350/360-N | 0,35–0,36 | 10 | 2,5 | — | 26 при 0–180 МГц; 700 МГц; 30 при 380–395 МГц | N (розетка) | 50×25×20 | — |
| KADAMM ППФ-350/370-55 | 0,35–0,37 | уточняйте у менеджера | 3 | 2 | 55 при 300 МГц; 55 при 420 МГц | SMA (розетка) | 35×12×8 | -40–+70 |
| KADAMM ППФ-360/380-SMA | 0,36–0,38 | 100 | 1 | 1,3 | 100 при 0–340 МГц; 100 при 400–2000 МГц; 80 при 2000–2500 МГц | N, SMA | 220×115×63 | -40–+70 |
| KADAMM ППФ-375/395-N | 0,375–0,395 | 20 | 1,3 | 1,5 | ≥33 при 355–415 МГц | N (розетка) | 89×32×20 | — |
| KADAMM ППФ-380/400-SMA | 0,38–0,4 | 50 | 2 | 1,3 | 40 при fc±5 МГц | N, SMA | 135×87×68 | -20–+60 |
| KADAMM ППФ-380/420-SMA | 0,38–0,42 | 100 | 0,7 | 1,3 | 45 при 0–360 МГц; 45 при 440–1000 МГц | N, SMA | 216×96×42 | -40–+85 |
| KADAMM ППФ-380/500-SMA | 0,38–0,5 | 100 | 2 | 1,3 | 40 при F0±8 МГц; 60 при 88–108 МГц | N, SMA | 93×93×64 | -40–+85 |
| KADAMM ППФ-388,95/389,05-SMA | 0,3889–0,3891 | 10 | уточняйте у менеджера | 1,3 | 25 при 3880 МГц; 25 при 3900 МГц; 45 при 0–3870 МГц; 45 при 3910–6000 МГц | SMA (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-390/470-SMA | 0,39–0,47 | 80 | 2 | 1,3 | 60 при 88–108 МГц; 40 при F0±8,5 МГц | N, SMA | 106×73×65 | -40–+85 |
| KADAMM ППФ-40/100-30 | 0,04–0,1 | — | 1,5 | 1,5 | 30 при 0–0,03 ГГц; 30 при 0,118–0,4 ГГц | SMA | 50×18×13 | — |
| KADAMM ППФ-400/403-N | 0,4–0,403 | 50 | 2 | 1,5 | 35 при Fc±8 МГц (0–392 МГц, 411–800 МГц) | N (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-400/430-N | 0,4–0,43 | 20 | 1,4 | 1,35 | 80 при 340–360 МГц | N (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-400/438-SMA | 0,4–0,438 | 20 | 1 | 1,25 | 50 при fc±–20 МГц | N, SMA | 100×104×63 | -40–+85 |
| KADAMM ППФ-400/480-SMA | 0,4–0,48 | 20 | 1 | 1,25 | 50 при 0–375 МГц; 45 при 505–1500 МГц | N, SMA | 194×100×63 | -40–+85 |
| KADAMM ППФ-410/430-TNC | 0,41–0,43 | 20 | 1 | 1,5 | 50 при Fc±20 МГц (390 МГц, 450 МГц) | TNC (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-410/440-SMA | 0,41–0,44 | 5 (опционально до 20) | 1 | 1,3 | 60 при 0–300 МГц; 60 при 550–1500 МГц | SMA (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-421/433-SMA | 0,421–0,433 | 20 | 1,2 | 1,4 | ≥40 при 385 МГц; 486 МГц | SMA (розетка) | 89×32×20 | — |
| KADAMM ППФ-425/445-SMA | 0,425–0,445 | 20 | 2 | 1,3 | 60 при 0–400 МГц; 60 при 460–800 МГц | SMA (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-430/450-30 | 0,43–0,45 | — | 1 | 1,22 | 30 при 0–0,425 ГГц; 30 при 0,455–1 ГГц | SMA | 181×93×65 | — |
| KADAMM ППФ-442/448-SMA | 0,442–0,448 | 50 | 3 | 1,3 | 50 при 380–440 МГц; 50 при 450–500 МГц | N, SMA | 175×84×65 | -40–+85 |
| KADAMM ППФ-457,3/468,3-N | 0,4573–0,4683 | 20 | 2,5 | 1,5 | 50 при 0–440,8 МГц; 50 при 484,8–800 МГц | N (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-460/480-SMA | 0,46–0,48 | 20 | 1 | 1,6 | ≥40 при 390 МГц; 580 МГц | SMA (розетка) | 89×32×20 | — |
| KADAMM ППФ-463/473-N | 0,463–0,473 | 20 | 1 | 1,3 | 40 при F0±20 МГц (0–448 МГц, 488–1000 МГц) | N (вилка / розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-465/468-N | 0,465–0,468 | 50 | 2 | 1,5 | 35 при Fc±8 МГц (0–457 МГц, 476–800 МГц) | N (розетка) | уточняйте у менеджера | — |
| KADAMM ППФ-470/477-SMA | 0,47–0,477 | 100 | 2,5 | 1,3 | 80 при 0–460 МГц; 80 при 480–1000 МГц | N, SMA | 300×170×76 | -30–+70 |
| KADAMM ППФ-470/488-SMA | 0,47–0,488 | 100 | 2 | 1,5 | 40 при F0±25 МГц | N, SMA | 115×79×64 | -30–+70 |
| KADAMM ППФ-491,438/493,613-SMA | 0,491438–0,493613 | 20 | 5 | 1,3 | 40 при 488,4375–490,6125 МГц; 40 при 27–497 МГц | N, SMA | 100×145×63 | -10–+50 |
| KADAMM ППФ-50/150-45 | 0,05–0,15 | — | 1 | 1,45 | 45 при 0–0,035 ГГц; 45 при 0,21–1 ГГц | SMA | 40×18×13 | — |
| KADAMM ППФ-50/250-30 | 0,05–0,25 | — | 1,2 | 1,8 | 30 при 0–0,04 ГГц; 30 при 0,31–0,5 ГГц | SMA | 50×18×13 | — |
| KADAMM ППФ-50/80-SMA | 0,05–0,08 | 5 | 1,5 | 1,5 | 40 при 0–31,5 МГц; 40 при 71,5–2000 МГц | SMA | 48×25×16 | -40–+85 |
| KADAMM ППФ-62,5/125-50 | 0,0625–0,125 | 1 | 2,5 | 1,5 | 50 при 0–0,05 ГГц; 50 при 0,145–0,5 ГГц | SMA (розетка) | 40×18×13 | -10–+50 |
| KADAMM ППФ-62,5/500-50 | 0,0625–0,5 | 1 | 2 | 1,5 | 50 при 0–0,03 ГГц; 50 при 0,6–1,5 ГГц | SMA (розетка) | 40×18×13 | -10–+50 |
| KADAMM ППФ-64/76-35 | 0,064–0,076 | — | 3 | 1,35 | 35 при 50 МГц; 35 при 90 МГц | SMA | 35×12×8 | — |
| KADAMM ППФ-84/111-SMD | 0,084–0,111 | — | 2 | 1,5 | 40 при f0±37,5 МГц; 60 при f0±57,5 МГц и f0±62,5 МГц (f0 = 97,5 МГц) | поверхностный монтаж | — | -30–+70 |
| KADAMM ППФ-87,5/108-SMA | 0,0875–0,108 | 2 (опционально до 20) | 2 | — | 60 при 0–53 МГц и 143–500 МГц | SMA (розетка) | 50×20×15 | -40–+70 |
| KADAMM ППФ-87/108-40 | 0,087–0,108 | уточняйте у менеджера | 3,5 | 1,5 | 40 при 72 МГц; 40 при 123 МГц | штыревой вывод Ø0,38 | 25×10×7 | -40–+70 |
| KADAMM ППФ-94/95-SMA | 0,094–0,095 | 10 | 1,2 | 1,3 | 40 при 0–88 МГц; 40 при 105–500 МГц | N, SMA | 269×288×120 | -25–+60 |
| KADAMM ППФ-95/105-55 | 0,095–0,105 | уточняйте у менеджера | 3 | 2 | 55 при 50 МГц; 55 при 150 МГц | SMA (розетка) | 35×12×8 | -40–+70 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Ширина полосы пропускания, МГц | 2,5 — KADAMM ППФ-136/200-SMA, KADAMM ППФ-50/80-SMA; 10–27 — KADAMM ППФ-137/167-SMA; 10 — KADAMM ППФ-200/400-SMA; –0,7 — KADAMM ППФ-220/230-SMA; 30 — KADAMM ППФ-240/320-SMA; 20–40 — KADAMM ППФ-240/380-SMA-1; –5 — KADAMM ППФ-300/500-SMA, KADAMM ППФ-380/400-SMA; –8 — KADAMM ППФ-380/500-SMA; –7 — KADAMM ППФ-390/470-SMA; 3–4 — KADAMM ППФ-400/438-SMA |
| Возвратные потери, дБ, не менее | 15 — KADAMM ППФ-170/180, KADAMM ППФ-174/240-SMA, KADAMM ППФ-87,5/108-SMA; 14 — KADAMM ППФ-200/500-SMA, KADAMM ППФ-270/310-N, KADAMM ППФ-285/315-SMA, KADAMM ППФ-350/360-N; 16 — KADAMM ППФ-202/240-SMA |
| Неравномерность в полосе, дБ, не более | 1 — KADAMM ППФ-87,5/108-SMA |
| Обратные потери / КСВН | RL ≥18 dB — KADAMM ППФ-320/330-40 |
| Подавление в полосе заграждения, дБ, не менее | 40dB при f0±25 МГц — KADAMM ППФ-320/330-40 |
| Параметр | Что означает |
|---|---|
| Полоса пропускания, ГГц | Участок частот, в котором фильтр пропускает сигнал с нормированными потерями; рабочий канал должен попадать в него целиком. В серии: 0,03–0,5 ГГц. |
| Вносимые потери, дБ | Ослабление сигнала в полосе пропускания. В серии: по таблице исполнений (вариантов: 16). |
| КСВН | Согласование фильтра с трактом в полосе пропускания. В серии: 1,22–2. |
| Затухание в полосе заграждения, дБ | Подавление вне полосы; указано для конкретных частот или участков. В серии: по таблице исполнений (вариантов: 76). |
| Средняя мощность, Вт | Непрерывная мощность, которую фильтр пропускает без перегрева. В серии: по таблице исполнений (вариантов: 14). |
| Соединитель | Тип и пол соединителей фильтра. В серии: по таблице исполнений (вариантов: 13). |
| Габаритные размеры, мм | Размеры корпуса для компоновки. В серии: по таблице исполнений (корпусов: 44). |
| Рабочая температура, °C | Диапазон температур, в котором выполняются параметры таблицы. В серии: -40–85 °C. |
Выбор внутри серии KADAMM ППФ: средняя мощность, Вт — от 300 у KADAMM ППФ-290/320-7/16 до 1 у KADAMM ППФ-30/70-40; вносимые потери, дБ — от 0,3 у KADAMM ППФ-195/225-SMA до 5 у KADAMM ППФ-491,438/493,613-SMA; КСВН — от 1,22 у KADAMM ППФ-195/225-SMA до 2 у KADAMM ППФ-350/370-55.
Подавление гармоник передатчиков, защита приёмников от внеполосных сигналов, выделение рабочего канала.
Комплект поставки модели серии KADAMM ППФ: фильтр, паспорт изделия.
Крутизну дают дополнительные звенья, и каждое из них вносит свои потери.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Подавление указано вместе с частотами, на которых оно гарантировано; сравнивайте эти частоты с частотами мешающих систем.
Модели со степенью защиты ставят вне помещения — у антенны или на мачте; корпус защищён от пыли и влаги.
Для приёмника обычно подавление, для передатчика — потери: каждая доля децибела на выходе превращается в нагрев.
Серия KADAMM ППФ перекрывает 30 МГц – 500 МГц: KADAMM ППФ-30/70-40 — 0,03–0,07; KADAMM ППФ-40/100-30 — 0,04–0,1; KADAMM ППФ-50/80-SMA — 0,05–0,08; KADAMM ППФ-50/150-45 — 0,05–0,15; KADAMM ППФ-50/250-30 — 0,05–0,25; KADAMM ППФ-62,5/125-50 — 0,0625–0,125; KADAMM ППФ-62,5/500-50 — 0,0625–0,5; KADAMM ППФ-64/76-35 — 0,064–0,076; ещё 70 в таблице исполнений.
Соединители серии KADAMM ППФ — SMA, N, BNC, TNC; по моделям: KADAMM ППФ-30/70-40 — SMA (розетка); KADAMM ППФ-40/100-30 — SMA; KADAMM ППФ-50/80-SMA — SMA; KADAMM ППФ-50/150-45 — SMA; KADAMM ППФ-50/250-30 — SMA; KADAMM ППФ-62,5/125-50 — SMA (розетка); ещё 72 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ППФ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ППФ могут уточняться без уведомления.
Поставляем Полосовые фильтры СВЧ (полосно-пропускающие) до 0,5 ГГц KADAMM ППФ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Любой усилитель мощности кроме основной частоты излучает гармоники — на удвоенной, утроенной частоте и выше. Убирает их фильтр нижних частот на выходе передатчика: он пропускает рабочую полосу и подавляет всё, что выше…
Режекторный фильтр вырезает из диапазона одну полосу и пропускает всё остальное — его ставят против конкретного мешающего передатчика. Фильтр нижних частот срезает гармоники своего передатчика, фильтр верхних частот —…
Мультиплексер сводит несколько частотных каналов в общий тракт: внутри это фильтры с общим портом. Разбираем, чем он отличается от делителя мощности и от дуплексера, какая развязка нужна между каналами, что происходит…
Полосовой, нижних частот, верхних частот или режекторный — тип фильтра определяется тем, где лежит помеха относительно рабочей полосы. Разбираем, чем отличаются типы, какие характеристики решают при подборе (затухание…
