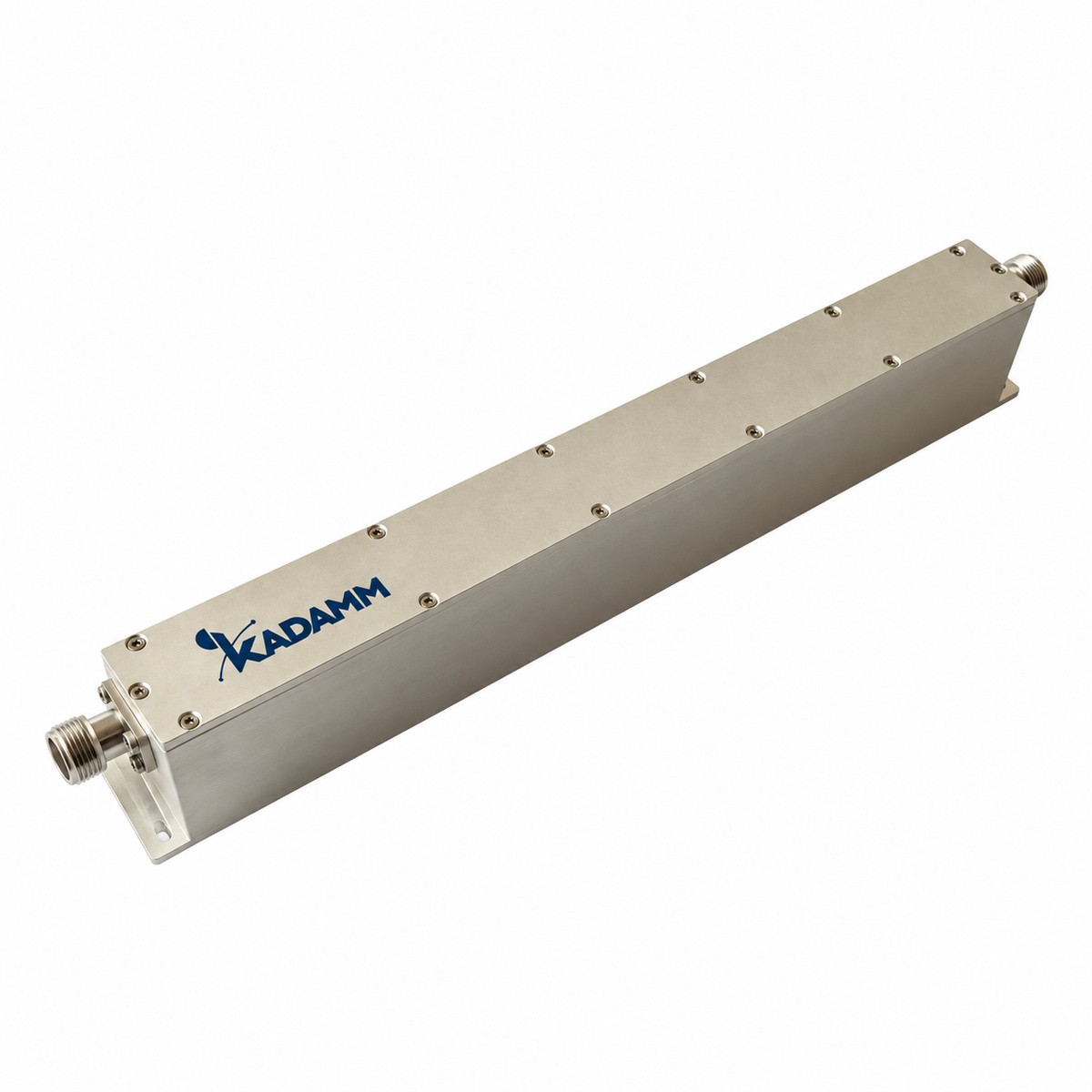

КАДАММ ПЗФ-1029/1091-N — заграждающий (режекторный) фильтр (заграждение 1029–1031, 1089–1091 МГц): полосы пропускания 960–1012, 1048–1072, 1108–1250 МГц, вносимые потери ≤1,5 дБ, КСВН ≤1,40, подавление ≥50 дБ в полосах заграждения. Мощность 200 Вт средняя, разъёмы розетка N, IP60, для помещений. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Фильтр КАДАММ ПЗФ-1029/1091-N пропускает 960–1012, 1048–1072, 1108–1250 МГци заграждает 1029–1031, 1089–1091 МГц: подавление ≥50 дБ в полосах заграждения.
Вносимые потери ≤1,5 дБ, КСВН ≤1,40.
Допустимая мощность 200 Вт средняя. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −5 … +55 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полосы заграждения | 1029–1031, 1089–1091 МГц |
| Полосы пропускания | 960–1012, 1048–1072, 1108–1250 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,40 |
| Заграждение | ≥50 дБ в полосах заграждения |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −5 … +55 °C |
| Исполнение | IP60, для помещений |
| Артикул | Заграждение | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ПЗФ-1029/1091-N | 1029–1031 + 1089–1091 МГц | ≤1,5 дБ | КСВН ≤1,40 | 200 Вт |
КАДАММ ПЗФ-1029/1091-N работает в полосах 960–1012, 1048–1072, 1108–1250 МГц.
Комплект КАДАММ ПЗФ-1029/1091-N: фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ПЗФ-1029/1091-N — 960–1012, 1048–1072, 1108–1250 МГц.
У КАДАММ ПЗФ-1029/1091-N вносимые потери ≤1,5 дБ, заграждение ≥50 дБ в полосах заграждения.
У КАДАММ ПЗФ-1029/1091-N мощность 200 Вт средняя, КСВН ≤1,40.
У КАДАММ ПЗФ-1029/1091-N разъёмы розетка N, исполнение IP60, для помещений, рабочая температура −5 … +55 °C.
У КАДАММ ПЗФ-1029/1091-N: полосы пропускания 960–1012, 1048–1072, 1108–1250 МГц, вносимые потери ≤1,5 дБ, заграждение ≥50 дБ в полосах заграждения, мощность 200 Вт средняя. У КАДАММ ПЗФ-743/818-N: полосы пропускания DC–743, 818–1800 МГц, вносимые потери ≤2,0 дБ, заграждение ≥40 дБ на 758–803 МГц, мощность по запросу, уточняйте у менеджера.
Полосовой фильтр пропускает одну полосу и подавляет всё вокруг. КАДАММ ПЗФ-1029/1091-N пропускает 960–1012, 1048–1072, 1108–1250 МГц, а подавляет ≥50 дБ в полосах заграждения — так убирают отдельную помеху или гармоники передатчика, не сужая рабочий диапазон.
Гарантия на КАДАММ ПЗФ-1029/1091-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр заграждающий КАДАММ ПЗФ-1029/1091-N — заграждение 1029–1031, 1089–1091 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
