Два разных места в тракте
Усилитель мощности стоит в конце передающего тракта: он поднимает уровень сигнала до значения, достаточного для излучения. Малошумящий усилитель (МШУ, LNA) стоит первым в приёмном тракте: его коэффициент шума задаёт чувствительность всей системы. Поменять их местами нельзя — у них разные цели и разные нормируемые параметры.
| Параметр | Усилитель мощности | Малошумящий усилитель |
|---|---|---|
| Главный показатель | выходная мощность (P1dB, мощность насыщения) | коэффициент шума |
| Где в тракте | после модулятора, перед антенной | сразу за антенной или приёмным фильтром |
| Что критично | линейность и отвод тепла | минимальные потери до входа усилителя |
| Типовое усиление | по таблице исполнений серии | по таблице исполнений серии |
Коэффициент шума первого каскада почти полностью определяет шум приёмника: каждый децибел потерь в кабеле или разъёме перед МШУ добавляется к нему напрямую. Поэтому МШУ ставят как можно ближе к антенне.
Модуль или система с питанием

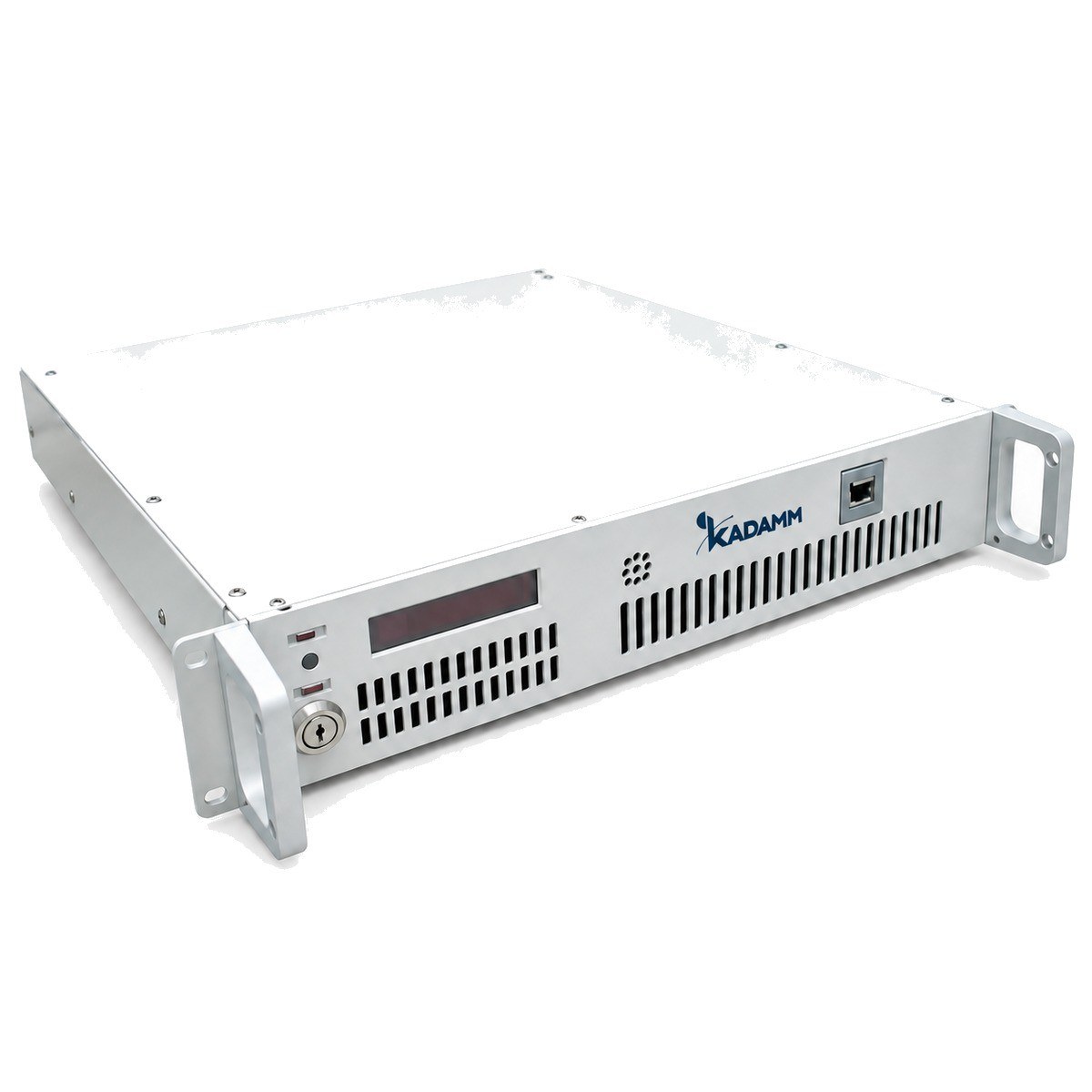

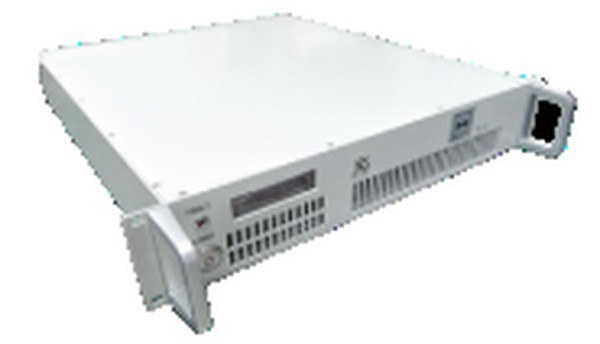

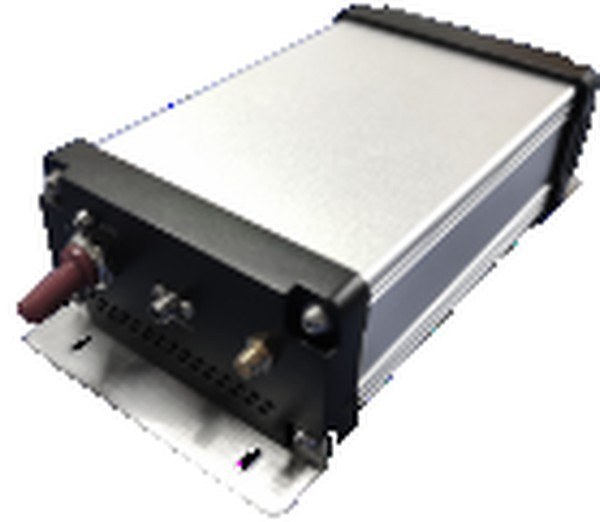

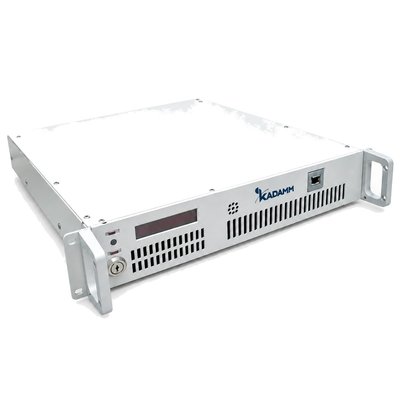

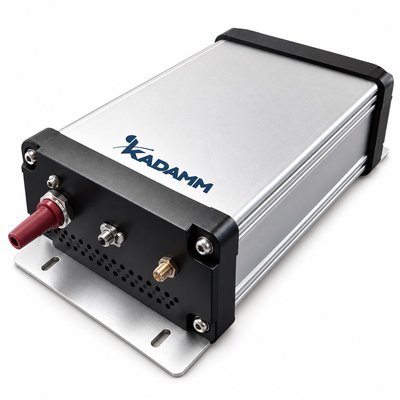

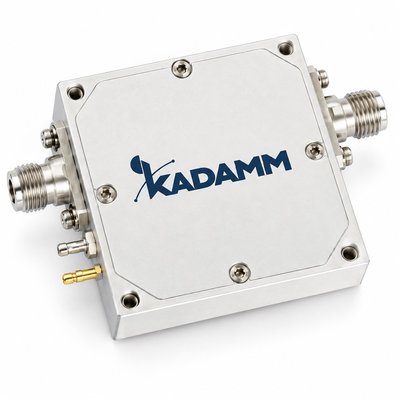

Модули (KADAMM УМ модули, KADAMM УМШ модули) предназначены для встраивания в аппаратуру: питание постоянным напряжением, крепление на плату или шасси. Системы (KADAMM УМ системы блоки с питанием, KADAMM УМШ системы блоки с питанием) — законченные блоки с сетевым питанием, их берут для стендов и лабораторий, где важна готовность к работе, а не габариты.
Как выбирать
- Диапазон. Он должен перекрывать рабочую полосу целиком: усилители КАДАММ охватывают 0,1 МГц – 230 ГГц (мощность) и 0,009 МГц – 260 ГГц (малошумящие).
- Выходная мощность с запасом по линейности. Рабочую точку держат ниже P1dB — точки сжатия усиления на 1 дБ: вблизи неё растут интермодуляционные составляющие.
- Коэффициент усиления и неравномерность АЧХ. Усиление выбирают так, чтобы компенсировать потери тракта, а неравномерность — чтобы уложиться в требования по полосе.
- Коэффициент шума (для приёма). Сравнивайте значение серии с требованием по чувствительности приёмника.
- Питание и теплоотвод. У модулей указано напряжение питания, у систем — сетевое; мощным усилителям нужен радиатор или обдув.
Усилитель нельзя включать без согласованной нагрузки на выходе: отражённая волна от открытого порта или неподключенного фидера способна вывести выходной каскад из строя. Для проверки используйте согласованную нагрузку нужной мощности.
Что ставят рядом
Перед МШУ — полосовой фильтр, чтобы вне полосы не было перегрузки; после усилителя мощности — вентиль или циркулятор, чтобы отражённая волна не возвращалась в выходной каскад. Для контроля уровня в тракт врезают направленный ответвитель, а лишние децибелы снимают аттенюатором.
