Усилители мощности СВЧ, системы (блоки с питанием) KADAMM УМ-С

Серия KADAMM УМ-С — 32 модели в диапазоне 10 МГц – 47 ГГц. Модели различаются: частоты, усиление, pнас, КСВН, габариты.

В серии KADAMM УМ-С — 32 модели с рабочим диапазоном 10 МГц – 47 ГГц. Модули предназначены для встраивания в аппаратуру и питаются постоянным напряжением; системы — законченные блоки с сетевым питанием для стендов и лабораторий.

Усилитель мощности СВЧ поднимает уровень сигнала до мощности, которую нужно отдать в антенну, в испытуемое изделие или в следующий тракт. Это выходной каскад передатчика, источник мощности для испытаний на электромагнитную совместимость и на стойкость компонентов, «бустер» для генератора или анализатора цепей, которому не хватает собственного уровня.

Главные характеристики усилителя мощности — какую мощность он отдаёт без заметных искажений, какую максимальную мощность способен выдать в насыщении, во сколько раз усиливает входной сигнал и в какой полосе частот всё это выполняется.

Усилители СВЧ делятся на малошумящие — их ставят первыми в приёмном тракте — и усилители мощности на выходе передатчика.

Шум первого каскада задаёт чувствительность всего приёмника; у усилителя мощности главное — выходная мощность и линейность.

По таблице исполнений KADAMM УМ-С: КСВН от 1,3 до 3; коэффициент усиления от 20 до 68 дБ (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Внутри — один или несколько каскадов на СВЧ-транзисторах, между ними цепи согласования, которые преобразуют сопротивления транзисторов к волновому сопротивлению тракта во всей рабочей полосе. В широкополосных усилителях мощность нескольких транзисторов складывают в выходном каскаде мостами или сумматорами. Цепи питания содержат стабилизаторы, фильтры и схему правильной последовательности подачи напряжений на транзисторы.

Корпус металлический: он экранирует каскады и служит теплоотводом. На вход и выход выведены коаксиальные соединители, питание и управление — на отдельный разъём или проходные выводы.

При малом входном сигнале усилитель работает линейно: выходная мощность растёт вместе с входной, коэффициент усиления постоянен. С ростом уровня транзисторы приближаются к пределу по току и напряжению, усиление начинает падать — наступает сжатие (компрессия), а затем насыщение, когда выход почти перестаёт расти. В области сжатия появляются гармоники и интермодуляционные искажения, поэтому для сигналов со сложной модуляцией рабочую мощность держат ниже точки сжатия, а для непрерывного или импульсного немодулированного сигнала допустима работа ближе к насыщению.

Мощность, которую усилитель потребляет от источника питания и не отдаёт в нагрузку, превращается в тепло. Поэтому температура корпуса и способ теплоотвода прямо влияют на выходную мощность и ресурс.

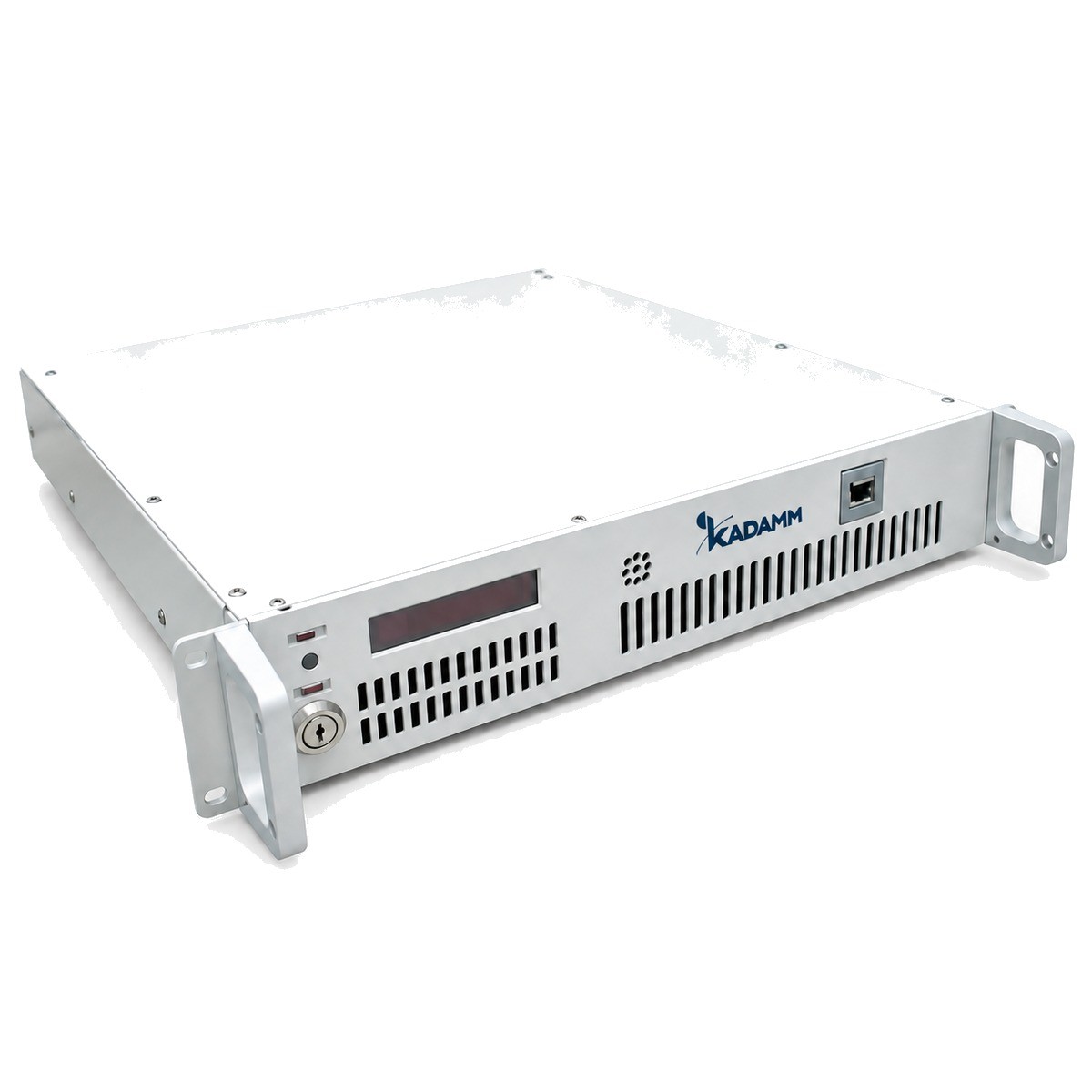

Системы (блоки с питанием). Система — законченный блок: внутри усилительный модуль, сетевой источник питания, охлаждение с вентиляторами и радиаторами, защита и индикация. Блок включают в сеть переменного тока и подключают кабелями — без проектирования теплоотвода и питания. Такой вариант выбирают для лабораторий, испытательных стендов и стационарных установок.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM УМ-С: коэффициент усиления, дБ — от 68 у KADAMM УМ-6000/18000-68-54S-Б до 20 у KADAMM УМ-1000/26500-20-18-Б; мощность насыщения, дБм — от 63 у KADAMM УМ-5000/6000-55-63S-Б до 30 у KADAMM УМ-24000/43000-30-30S-Б; КСВН — от 1,3 у KADAMM УМ-10/22000-26-30Н-Б до 3 у KADAMM УМ-20000/47000-32-29Н-Б.

1. Диапазон частот модели должен целиком перекрывать рабочие частоты.
2. Выходная мощность: для сложной модуляции — по P1dB с запасом, для немодулированного или импульсного сигнала — по мощности насыщения.
3. Коэффициент усиления — по мощности источника: вход плюс усиление должны давать нужный выход без перегрузки входа.
4. Исполнение: модуль — если в изделии есть питание и теплоотвод; система — для стола, стойки и стенда.
5. Соединители и допустимая мощность кабелей и нагрузки — под выходной уровень.
6. Если на выходе возможна рассогласованная нагрузка — предусмотрите вентиль или циркулятор с нагрузкой.

Модуль крепят к теплоотводу всей плоскостью основания через теплопроводящую пасту; питание подают в порядке, указанном в паспорте, и только при подключённой нагрузке на выходе. Работа на обрыв или короткое замыкание выхода на большой мощности может повредить выходной каскад.

Входной уровень не превышают: перегрузка входа опаснее для транзисторов, чем кратковременный перегрев. Систему ставят так, чтобы воздух свободно проходил через вентиляционные отверстия.

Приёмные и передающие тракты, испытательные стенды, испытания на ЭМС.

Комплект поставки модели серии KADAMM УМ-С: усилитель, паспорт изделия.
