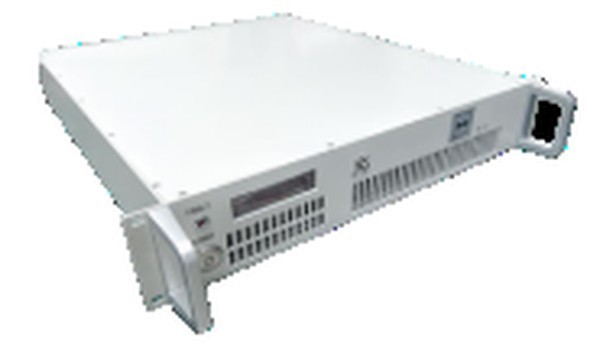

Усилители мощности СВЧ, модули KADAMM УМ модули

Name: Усилители мощности СВЧ, модули KADAMM УМ модули
Brand: KADAMM
SKU: KADAMM УМ модули

Код: KADAMM УМ модули

Узнать о доставке

Усилители мощности СВЧ, модули KADAMM УМ модули

KADAMM УМ модули — техническое описание (PDF)

Производитель:
KADAMM

Все товары бренда

Только оригинальные
товары бренда

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru/catalog/item/kadamm_um_usiliteli_moshchnosti_svch_moduli/

Распечатать страницу

Цена по запросу

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM · Усилители СВЧ

Усилители мощности СВЧ, модули KADAMM УМ модули

Усилители мощности СВЧ, модули: 151 модель в диапазоне 0,1 МГц – 230 ГГц. Коэффициент усиления, выходная мощность, неравномерность АЧХ и питание каждой модели — в таблице исполнений.

0,1 МГц – 230 ГГц

Диапазон частот

151

Моделей в серии

по таблице исполнений

Соединитель

Описание

Усилитель мощности СВЧ устанавливают в конце передающего тракта: он поднимает уровень модулированного сигнала до значения, достаточного для излучения антенной и приёма на нужной дальности без помех соседним каналам. Малошумящий усилитель (МШУ, LNA) ставят первым в приёмном тракте: его коэффициент шума определяет чувствительность всей системы.

В серии KADAMM УМ модули — 151 модель с рабочим диапазоном 0,1 МГц – 230 ГГц. Модули предназначены для встраивания в аппаратуру и питаются постоянным напряжением; системы — законченные блоки с сетевым питанием для стендов и лабораторий.

Ключевые особенности

Широкий диапазон частотМодели серии перекрывают 0,1 МГц – 230 ГГц: широкополосные и узкополосные исполнения.

Параметры в таблицеКоэффициент усиления, P1dB или мощность насыщения, неравномерность АЧХ, КСВН, напряжение питания — для каждой модели.

Коаксиальные соединителиСоединители по таблице исполнений; другие типы — уточняйте у менеджера.

Модуль или блокМодули — для встраивания, системы с сетевым питанием — для стендов и лабораторий.

Исполнения серии

Артикул	Частоты, ГГц	Усиление, дБ	Pнас, дБм	P1dB, дБм	КСВН	Габариты, мм	Неравномерность АЧХ, ±дБ	Питание, В
KADAMM УМ-0,1/3000-25-26	0,0001–3	25	-	26	2	118×73×35	±4	28
KADAMM УМ-0,1/500-43-40	0,0001–0,5	43	-	40	2	200×101×27,8	±2,5	24
KADAMM УМ-1/60-23-23	0,001–0,06	23	-	23	1,8	118×73×35	-	5
KADAMM УМ-10-3000-30-29-1	0,01–3	30	-	29	2	75,5×48×15	±2	24
KADAMM УМ-10/2500-30-37S	0,01–2,5	30	37	-	2,4	120×68,5×25	±3,5	32
KADAMM УМ-10/2500-40-40S	0,01–2,5	40	40	-	2,4	120×68,5×25	±3,5	32
KADAMM УМ-10/3000-30-29	0,01–3	30	-	29	2	75,5×48×15	±2	24
KADAMM УМ-100/4000-60-20	0,1–4	60	-	20	2	80×60×20	±3	5
KADAMM УМ-100/500-30-40S	0,1–0,5	30	40	-	2	65×35×20	±1	28
KADAMM УМ-1000/18000-35-30	1–18	35	-	30	2	61×45×15	±2	12
KADAMM УМ-1000/26500-28-24	1–26,5	28	-	24	2	61×45×15	±1,5	12
KADAMM УМ-1000/4000-43-40S	1–4	43	40	-	2	48,5×29×10	±2,5	32
KADAMM УМ-1100/1700-48-47S	1,1–1,7	48	47	-	2	135×75×24,5	±1,5	32
KADAMM УМ-110000/150000-18-15S	110–150	18	15	-	3	35×30×22	-	7
KADAMM УМ-12000/18000-25-30S	12–18	25	30	-	2,5	100×80×20	±2	5
KADAMM УМ-12000/18000-38-27	12–18	38	-	27	2	50×30×15	±1,5	12
KADAMM УМ-14400/15350-33-39	14,4–15,35	33	-	39	2	50×30×15	±0,5	12
KADAMM УМ-1500/1700-48-47S	1,5–1,7	48	47	-	2	135×75×24,5	±1,5	32
KADAMM УМ-1500/1700-48-50S	1,5–1,7	48	50	-	2	158,5×68,5×25	±1,5	32
KADAMM УМ-1500/5000-30-34	1,5–5	30	-	34	2,4	158,5×68,5×25	±5	32
KADAMM УМ-15000/18000-30-33	15–18	30	-	33	2	61×45×15	±0,5	8
KADAMM УМ-1710/1785-35-33	1,71–1,785	35	-	33	2	98×58×20	±0,75	12
KADAMM УМ-1800/2200-46-45S	1,8–2,2	46	45	-	1,5	98×58×20	±1	30
KADAMM УМ-18000/22000-35-13	18–22	35	-	13	2	61×45×15	±1	5
KADAMM УМ-18000/22000-40-33	18–22	40	-	33	2	61×45×15	±1	7,5
KADAMM УМ-18000/26000-30-30S	18–26	30	30	-	2,5	61×45×15	±3,5	8
KADAMM УМ-18000/26500-15-23	18–26,5	15	-	23	1,8	50×30×15	±1	9
KADAMM УМ-18000/26500-30-30	18–26,5	30	-	30	2	50×30×15	-	8
KADAMM УМ-18000/26500-40-40S	18–26,5	40	40	-	2	150×120×20	±2	8
KADAMM УМ-18000/26500-45-40S	18–26,5	45	40	-	2	150×120×20	±3	28/-5
KADAMM УМ-18000/40000-20-20	18–40	20	-	20	2	50×30×15	-	6
KADAMM УМ-18000/40000-30-20	18–40	30	-	20	1,8	50×30×15	±2	12
KADAMM УМ-18000/40000-30-23S	18–40	30	23	-	2,5	61×45×15	±2,5	12
KADAMM УМ-18000/40000-30-27	18–40	30	-	27	2	61×45×15	±2,5	12
KADAMM УМ-18000/40000-30-30	18–40	30	-	30	2	61×45×15	±2,5	6
KADAMM УМ-1805/1880-35-33	1,805–1,88	35	-	33	2	98×58×20	±0,75	28
KADAMM УМ-1805/1880-42-48S	1,805–1,88	42	48	-	2	198×88×35,7	±2	32
KADAMM УМ-1805/1880-45-40	1,805–1,88	45	-	40	2	98×58×20	±0,75	30
KADAMM УМ-19000/21000-40-30	19–21	40	-	30	2	61×45×15	±1	8
KADAMM УМ-1920/1960-35-40	1,92–1,96	35	-	40	2	198×88×35,7	±0,5	220
KADAMM УМ-1920/1980-34-33	1,92–1,98	34	-	33	2	98×58×20	±1	12
KADAMM УМ-2/30-58-60S	0,002–0,03	58	60	-	2	240×125×45	±2	50
KADAMM УМ-20/1000-36-18	0,02–1	36	-	18	2	198×88×25	±2,5	5
KADAMM УМ-20/500-40-50S	0,02–0,5	40	50	-	2	198×88×25	±2,5	32
KADAMM УМ-20/6000-40-36	0,02–6	40	38	36	2,5	135×100×25	±4	15
KADAMM УМ-200/300-42-40S	0,2–0,3	42	40	-	2	80×60×20	±1	28
KADAMM УМ-2000/18000-40-40S	2–18	40	40	-	2	120×80×15	±3	32
KADAMM УМ-2000/18000-40-47S	2–18	40	47	-	2	120×80×15	±6	28
KADAMM УМ-2000/3000-33-33	2–3	33	-	33	2	98×58×20	±3	30–32
KADAMM УМ-2000/3500-46-42S	2–3,5	46	42	-	2	180×70×20	-	28
KADAMM УМ-2000/6000-35-33S	2–6	35	33	-	2	180×70×20	±4	28
KADAMM УМ-2000/6000-40-39	2–6	40	-	39	2	80×60×20	±2,5	28
KADAMM УМ-2000/6000-40-39S	2–6	40	39	-	2	80×60×20	±2,5	28
KADAMM УМ-20000/32000-22-21	20–32	22	-	21	2	50×30×15	±2,5	5
KADAMM УМ-20000/32000-25-21	20–32	25	-	21	1,5	50×30×15	±1	8
KADAMM УМ-20000/40000-33-29S	20–40	33	29	-	2	61×45×15	±2,5	5
KADAMM УМ-210000/230000-12-20S	210–230	12	20	-	2	35×30×22	-	5
KADAMM УМ-2110/2170-42-48S	2,11–2,17	42	48	-	2	180×60×20	±2	32
KADAMM УМ-215000-230000-16-10,5S	215–230	16	10,5	-	2,5	35×28×22	1,5	7
KADAMM УМ-22000/24000-25-30S	22–24	25	30	-	1,8	61×45×15	±1	6
KADAMM УМ-2300-4200-53-47,8S	2,3–4,2	53	47,8	-	2	180×60×20	±2,5	50
KADAMM УМ-2300/2700-30-42S	2,3–2,7	30	42	-	-	180×60×20	3	28
KADAMM УМ-23000/25000-15-27S	23–25	15	27	-	1,5	61×45×15	±0,5	12
KADAMM УМ-24000/26000-30-30	24–26	30	-	30	2	61×45×15	-	8
KADAMM УМ-24000/26000-30-32	24–26	30	-	32	2	80×60×20	-	8
KADAMM УМ-25-530-48,5-51,8S	0,025–0,53	48,5	51,8	-	1,5	135×100×25	±1,5	28
KADAMM УМ-2500-2700-50-47,8S	2,5–2,7	50	47,8	-	2	98×58×20	±1	32
KADAMM УМ-2500/2570-34-33	2,5–2,57	34	-	33	2	98×58×20	±1	12
KADAMM УМ-25000/28000-18-25	25–28	18	-	25	2	80×60×20	-	6
KADAMM УМ-25500/27500-20-30	25,5–27,5	20	-	30	2	60×60×15	±1,5	12
KADAMM УМ-2570/2620-45-40	2,57–2,62	45	-	40	2	98×58×20	±0,75	30
KADAMM УМ-26000/40000-30-30S	26–40	30	30	-	2, 5	60×60×15	±4	8
KADAMM УМ-2620/2690-42-48S	2,62–2,69	42	48	-	2	198×88×35,7	±2	32
KADAMM УМ-2620/2690-45-40	2,62–2,69	45	-	40	2	98×58×20	±0,75	30
KADAMM УМ-26500/40000-18-23	26,5–40	18	-	23	1,8	60×40×15	±1,5	6
KADAMM УМ-26500/40000-25-30S	26,5–40	25	30	-	2	60×40×15	±5	12
KADAMM УМ-26500/40000-27-27	26,5–40	27	-	27	2	61×45×15	±2	6,5
KADAMM УМ-26500/40000-30-26S	26,5–40	30	26	-	2	61×45×15	±2	6
KADAMM УМ-2700/2900-42-50S	2,7–2,9	42	50	-	1,8	198×88×35,7	±1	32
KADAMM УМ-27000/31000-30-23	27–31	30	-	23	2	50×30×15	±1,5	12
KADAMM УМ-27500/31200-25-25	27,5–31,2	25	-	25	2	50×30×15	±1	12
KADAMM УМ-29000/31000-35-30	29–31	35	-	30	2	61×45×15	±1	6
KADAMM УМ-29500/31500-20-30	29,5–31,5	20	-	30	2	61×45×15	±1	12
KADAMM УМ-30/1000-16-23	0,03–1	16	23	-	1,8	64,3×34,3×20	±1	12
KADAMM УМ-30/1000-45-30S	0,03–1	40–45	30	-	2	64,3×34,3×20	±2,5	28
KADAMM УМ-30/500-32-37S	0,03–0,5	32	37	-	2	64,3×34,3×20	±1,5	12
KADAMM УМ-30/80-16-23	0,03–0,08	16	23	-	1,8	64,3×34,3×20	±1	12
KADAMM УМ-300/8000-12-27	0,3–8	12	-	27	2	50×30×15	±2	12
KADAMM УМ-32000/36000-35-35S	32–36	35	35	-	2	61×45×15	±2,5	24–28
KADAMM УМ-3300-3800-33,5-33	3,3–3,8	33,5	-	33	2	98×58×20	±1,5	28
KADAMM УМ-3300/3800-42-48S	3,3–3,8	42	48	-	2	98×58×20	±2	32
KADAMM УМ-3500/5000-47-47S	3,5–5	47	47	-	-	220×110×20	-	32
KADAMM УМ-3500/5000-50-50S	3,5–5	50	50	-	-	220×110×20	-	32
KADAMM УМ-36000/50000-20-30	36–50	20	-	30	2	61×45×15	±1,5	5
KADAMM УМ-37000-40000-45-34-F	37–40	45	-	34	2	80×60×20	-	6
KADAMM УМ-37000/43000-10-15	37–43	10	-	15	2	80×60×20	±1,5	6
KADAMM УМ-38000/42000-25-30	38–42	25	-	30	2	80×60×20	±1,5	6
KADAMM УМ-39000/40000-40-33	39–40	40	-	33	2	80×60×20	-	6
KADAMM УМ-400/6000-30-25	0,4–6	30	-	25	2	50×30×15	±2	12
KADAMM УМ-400/8000-40-22	0,4–8	40	-	22	1,8	50×30×15	±1,5	12
KADAMM УМ-4000-5000-42-41,7S	4–5	42	41,7	-	2	165×50×20	±2	24
KADAMM УМ-4000/6000-40-47S	4–6	40	47	-	2	165×50×20	-	32
KADAMM УМ-40000/50000-20-20	40–50	20	-	20	2	50×30×28,6	-	6
KADAMM УМ-40000/50000-45-29S	40–50	45	29	-	2	50×30×28,6	±2	5–6
KADAMM УМ-40000/53000-40-18S	40–53	40	18	-	2	50×30×15	±2	5
KADAMM УМ-40000/60000-25-26S	40–60	25	26	-	2	45×30×40	-	25
KADAMM УМ-40000/60000-35-20S	40–60	35	20	-	2	50×30×15	±5	7
KADAMM УМ-40000/60000-40-20S	40–60	40	20	-	2	45×30×40	±2,5	15
KADAMM УМ-410/950-45-47S	0,41–0,95	45	47	-	2	50×30×15	±2	28
KADAMM УМ-4400/4950-46-40S	4,4–4,95	46	40	-	2	158,5×68,5×25	±2	32
KADAMM УМ-4400/5000-35-33	4,4–5	35	-	33	2	158,5×68,5×25	±2	12
KADAMM УМ-47000/52000-20-30S	47–52	20	30	-	2	61×45×15	±1,5	15
KADAMM УМ-47000/52000-25-30S	47–52	25	30	-	2	61×45×15	±1,5	15
KADAMM УМ-47000/52000-30-30S	47–52	30	30	-	2	61×45×28,6	±2	15
KADAMM УМ-5/500-46-37S	0,005–0,5	46	37	-	2	240×125×45	±2	24–28
KADAMM УМ-50/1000-26-35	0,05–1	26	-	35	-	65×35×20	±1	28
KADAMM УМ-500/1000-49-52S	0,5–1	49	52	-	1,5	190,5×86,36×27,178	±1	28
KADAMM УМ-500/2000-30-40S	0,5–2	30	40	-	2	190,5×86,36×27,178	±2	28
KADAMM УМ-500/2500-46-43	0,5–2,5	46	-	43	2	160×100×25	±2,5	28
KADAMM УМ-500/3000-47-46S	0,5–3	47	46	-	2,4	160×100×25	±3	32
KADAMM УМ-500/6000-30-37	0,5–6	30	-	37	2	80×60×20	±3,5	50
KADAMM УМ-5000/6000-32-32	5–6	32	-	32	2	98×58×20	±1	28
KADAMM УМ-50000/75000-35-19S	50–75	35	19	-	2,5	61×45×28,6	-	7
KADAMM УМ-5100/5900-33-40S	5,1–5,9	33	40	-	2	98×58×20	±1,5	24
KADAMM УМ-5250/5850-46-40S	5,25–5,85	46	40	-	2	158,5×68,5×25	±2	32
KADAMM УМ-55000/90000-20-19S	55–90	20	19	-	2	35×30×22	±1,5	5
KADAMM УМ-5600/5800-18-47	5,6–5,8	18–25	50	47	2	158,5×68,5×25	1	30
KADAMM УМ-600/12000-30-20	0,6–12	30	-	20	1,8	80×60×20	±1	12
KADAMM УМ-6000/18000-25-26S	6–18	25	26	-	2	61×45×15	±1	12
KADAMM УМ-6000/18000-33-26S	6–18	33	26	-	2	61×45×15	±1	12
KADAMM УМ-6000/18000-35-33S	6–18	35	33	-	2	60×60×15	±3	12
KADAMM УМ-6000/18000-35-35S	6–18	35	35	-	2	60×60×15	±2,5	24–28
KADAMM УМ-6000/18000-40-40S	6–18	40	40	-	2	61×45×15	±3	24–28
KADAMM УМ-6000/18000-45-47S	6–18	45	47	-	2	61×45×15	-	28
KADAMM УМ-60000/67000-30-27	60–67	30	30	27	2	35×30×22	±2	4,5
KADAMM УМ-60000/90000-27-20S	60–90	27	20	-	2	75×40×22	-	7
KADAMM УМ-61000/65000-18-26S	61–65	18	26	23	2	75×40×22	±1	5
KADAMM УМ-61000/65000-20-20S	61–65	20	20	17	2	30×19×19	±1,5	5
KADAMM УМ-617/894-42-48S	0,617–0,894	42	48	-	2	198×88×35,7	±2	32
KADAMM УМ-700/4200-43-40S	0,7–4,2	43	40	-	2	198×88×35,7	±3	30
KADAMM УМ-703-748-34,25-33	0,703–0,748	34,25	-	33	2	98×58×20	±0,75	12
KADAMM УМ-750/6000-35-35	0,75–6	35	39	35	2	98×58×20	±3,5	50
KADAMM УМ-75000/110000-25-15S	75–110	25	15	-	1,8	30×19×19	-	7
KADAMM УМ-791/821-45-40	0,791–0,821	45	-	40	2	98×58×20	±0,5	30
KADAMM УМ-800-4200-47-46,5S	0,8–4,2	47	46,5	-	2	198×88×25	±2,5	32
KADAMM УМ-800/2000-40-39	0,8–2	40	-	39	2	98×58×20	±2	32
KADAMM УМ-8000/12000-45-46S	8–12	45	46	-	2	100×80×20	±2	28
KADAMM УМ-8000/18000-30-30S	8–18	30	30	-	2	100×80×20	±3	8
KADAMM УМ-8500/10500-25-43S	8,5–10,5	25	43	-	2	100×80×20	±0,5	28
KADAMM УМ-925/960-42-48S	0,925–0,960	42	48	-	2	198×88×25	±2	32
KADAMM УМ-950/2150-25-25	0,95–2,15	25	-	25	2	48,5×29×10	±1,5	5

Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как выбрать модель

Выберите модель по диапазону частот, затем по нужному коэффициенту усиления и выходной мощности (P1dB или мощность насыщения) с запасом относительно рабочего уровня. Для приёмного тракта главный параметр — коэффициент шума. Проверьте напряжение питания и габариты под место установки.

Применение

Радиосвязь и телеметрияВыходные каскады передатчиков, усиление в приёмном тракте.

Измерительные стендыУсиление сигнала генератора, испытания на помехоустойчивость и ЭМС.

Радиолокация и спутниковая связьПриёмные и передающие тракты СВЧ-диапазона.

Лабораторные исследованияБлоки с сетевым питанием для работы на столе.

Комплект поставки

усилитель
паспорт изделия

Нормативная база и термины

✓

ГОСТ 23221-78 — модули СВЧ, блоки СВЧ: термины, определения и буквенные обозначения

✓

ГОСТ 20265-83 — соединители радиочастотные коаксиальные

✓

ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН

Смотрите также

Раздел каталога: Усилители мощности СВЧВсе модели раздела

Вопросы и ответы

P1dB — выходная мощность, при которой усиление падает на 1 дБ от линейного значения; мощность насыщения — предельная выходная мощность. Для линейных режимов ориентируйтесь на P1dB.

Работу без согласованной нагрузки на выходе допускать не следует: подключайте нагрузку или антенну до подачи входного сигнала.

Модули питаются постоянным напряжением, системы — от сети; значение указано в таблице исполнений.

КАДАММ — усилители свч: запросить цену и сроки

Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.

Промышленное оборудование Усилители мощности СВЧ, модули KADAMM УМ модули от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.

Все товары KADAMM Другие модели в категории: Усилители мощности СВЧ

Рейтинг 5

Файлы для скачивания:

KADAMM УМ модули — техническое описание (PDF)

Фильтр по теме

Малошумящий усилитель и усилитель мощности: чем отличаются и как выбрать

Оба усиливают сигнал, но стоят в разных местах тракта и выбираются по разным параметрам: у усилителя мощности главное — выходная мощность и линейность, у малошумящего — коэффициент шума. Разбираем, как читать P1dB и…

Усилители мощности СВЧ, модули KADAMM УМ модули

Цена по запросу

Добавить в корзину

Усилители мощности СВЧ, модули KADAMM УМ модули

Усилители мощности СВЧ, модули KADAMM УМ модули

Описание

Ключевые особенности

Исполнения серии

Как выбрать модель

Применение

Комплект поставки

Нормативная база и термины

Смотрите также

Вопросы и ответы

Малошумящий усилитель и усилитель мощности: чем отличаются и как выбрать

Усилители мощности СВЧ, системы (блоки с питанием) KADAMM УМ системы блоки с питанием

Усилители мощности СВЧ, модули KADAMM УМ модули
