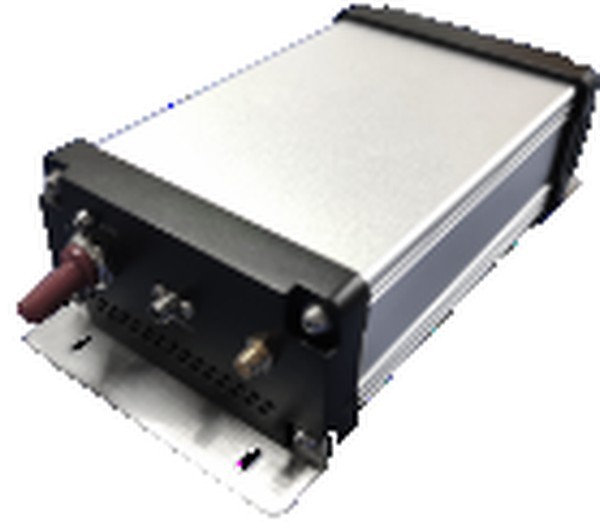

Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ модули

Малошумящие усилители СВЧ (МШУ, LNA), модули: 141 модель в диапазоне 0,009 МГц – 260 ГГц. Коэффициент усиления, выходная мощность, неравномерность АЧХ и питание каждой модели — в таблице исполнений.

0,009 МГц – 260 ГГц

Диапазон частот

141

Моделей в серии

по таблице исполнений

Соединитель

Описание

Усилитель мощности СВЧ устанавливают в конце передающего тракта: он поднимает уровень модулированного сигнала до значения, достаточного для излучения антенной и приёма на нужной дальности без помех соседним каналам. Малошумящий усилитель (МШУ, LNA) ставят первым в приёмном тракте: его коэффициент шума определяет чувствительность всей системы.

В серии KADAMM УМШ модули — 141 модель с рабочим диапазоном 0,009 МГц – 260 ГГц. Модули предназначены для встраивания в аппаратуру и питаются постоянным напряжением; системы — законченные блоки с сетевым питанием для стендов и лабораторий.

Ключевые особенности

Широкий диапазон частотМодели серии перекрывают 0,009 МГц – 260 ГГц: широкополосные и узкополосные исполнения.

Параметры в таблицеКоэффициент усиления, P1dB или мощность насыщения, неравномерность АЧХ, КСВН, напряжение питания — для каждой модели.

Коаксиальные соединителиСоединители по таблице исполнений; другие типы — уточняйте у менеджера.

Модуль или блокМодули — для встраивания, системы с сетевым питанием — для стендов и лабораторий.

Исполнения серии

Артикул	Частоты, ГГц	Усиление, дБ	Коэффициент шума, дБ	P1dB, дБм	КСВН	Габариты, мм	Неравномерность АЧХ, ±дБ	Питание, В
KADAMM УМШ-0,01/15000-12-6,0	0,00001–15	12	6(тип.)	10	2	40×35×12	±2,5	12
KADAMM УМШ-0,09/2000-42-3,0	0,00009–2	42(тип.)	3(тип.)	15(тип.)	2(тип.)	40×35×12	-	12
KADAMM УМШ-0,1/500-24-3,0	0,0001–0,5	24	3	5	1,5	50×30×15	±0,5	15
KADAMM УМШ-0,1/500-30-3,0	0,0001–0,5	30	3	5	1,5	50×30×15	±0,5	5
KADAMM УМШ-0,5/1000-23-1,2	0,0005–1	23(тип.)	1,2(тип.)	23(тип.)	1,8(тип.)	32×30×12	-	5
KADAMM УМШ-1,6-30-13,5-42	1,6–30	13,5	4,2	26	1,2	88×80×36	0,25	15
KADAMM УМШ-1/12000-30-5,5	0,001–12	30	5,5(тип.)	15	2,5	40×35×12	±2,5	12
KADAMM УМШ-1/26500-17-5,5	0,001–26,5	17	5,5(тип.)	10	2,5	40×35×12	±1,0	12
KADAMM УМШ-1/400-50-2,0	0,001–0,4	50	2	20	2	32×30×12	±0,5	15
KADAMM УМШ-10/18000-25-5,0	0,01–18	25	5	10	2,2	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-10/2500-30-4,0	0,01–2,5	30	4(тип.)	10	2	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-10/60-15-5,0	0,01–0,06	15	5	23	1,5	50×30×15	±1,0	12
KADAMM УМШ-10/60-16-5,0	0,01–0,06	16	5	23	-	50×30×15	±1,5	5
KADAMM УМШ-100/12000-25-2,5	0,1–12	25	2,5	15	1,5	50×30×15	±2	12
KADAMM УМШ-100/15000-45-2,2	0,1–15	45	2,2	5	1,5	50×30×15	±2,5	12
KADAMM УМШ-100/20000-25-4,0	0,1–20	25	4	20	3	30×20×12	±1,5	12
KADAMM УМШ-100/26500-30-3,0	0,1–26,5	30	3	20	2	30×20×12	±2,5	12
KADAMM УМШ-100/30000-18-5,5	0,1–30	18	5,5	15	2,5	40×35×12	±2,5	12
KADAMM УМШ-100/50000-28-5,0	0,1–50	28	5(тип.)	10	3	40×35×12	±3,0(не более)	12
KADAMM УМШ-100/6000-16-1,0	0,1–6	16	1	21	2	30×30×15	±8	5
KADAMM УМШ-100/6000-25-2,5	0,1–6	25	2,5	15	1,5	30×30×15	±2	12
KADAMM УМШ-1000/12000-25-5,0	1–12	25	5(тип.)	-	2	39,1×18,8×9,27	±1,5(не более)	12
KADAMM УМШ-1000/12000-28-3,0	1–12	28	3	15	2	39,1×18,8×9,27	±1,0	12
KADAMM УМШ-1000/18000-30-4,0	1–18	30	4	10	1,5	50×30×15	±1,5	12
KADAMM УМШ-1000/18000-40-3,2	1–18	40	3,2	8	1,8	50×30×15	±2	12
KADAMM УМШ-1000/18000-42-2,5	1–18	42	2,5	10	2	21,8×17,8×7,4	±1,5	9
KADAMM УМШ-1000/18000-45-3,0	1–18	45	3	10	1,5	21,8×17,8×7,4	±2	5, 12
KADAMM УМШ-1000/18000-47-2,5	1–18	50	2,5	10	2	21,8×17,8×7,4	±1,5	9
KADAMM УМШ-1000/18000-47-3,2	1–18	47	3,2	12	1,8	21,8×17,8×7,4	-	12
KADAMM УМШ-1000/18000-50-3,0	1–18	50	3	20	2	50×30×15	±2,5	12
KADAMM УМШ-1000/18000-55-2,2	1–18	55	2,2	10	2,5	50×30×15	±1,5	12
KADAMM УМШ-1000/20000-25-3,5	1–20	25	3,5	21	2	50×30×15	±2,5	12
KADAMM УМШ-1000/20000-40-4,0	1–20	40	4	16	1,5	50×30×15	±2	12
KADAMM УМШ-1000/40000-30-8,0	1–40	30	8	10	2,5	21,8×17,8×7,4	±3,0	12
KADAMM УМШ-1000/6000-15-2,0	1–6	15	2	12	2	48,5×29×10	±4,5	5
KADAMM УМШ-10700/12750-25-3,0	10,7–12,75	25	3	8	1,5	50×30×15	±0,5	5
KADAMM УМШ-110000/170000-16-4,0	110–170	16	4(тип.)	-	2,2	35×30×22	±3	7
KADAMM УМШ-12000/18000-20-4,0	12–18	20	4	15	1,5	50×30×15	±1,5	12
KADAMM УМШ-12000/18000-36-1,8	12–18	36	1,8	10	2	50×30×15	±1,2	12
KADAMM УМШ-12000/40000-30-4,0	12–40	30	4	5	2,5	50×30×15	±2,5	12
KADAMM УМШ-140000/200000-15-4,5	140–200	15	4,5	-	2,5	35×30×22	±3	7
KADAMM УМШ-16000/22000-35-2,5	16–22	35	2,5	19	2	50×30×15	±1,5	12
KADAMM УМШ-16000/40000-20-3,5	16–40	20	3,5	16	2	50×30×15	±3,5	5
KADAMM УМШ-17500/20200-20-2,0	17,5–20,2	20	2	2	1,5	50×30×15	±0,5	5
KADAMM УМШ-17700/21200-30-8,0	17,7–21,2	30	8	10	2	50×30×15	±2	15–24
KADAMM УМШ-18000/26500-30-4,0	18–26,5	30	4	5	1,8	50×30×15	±1	12
KADAMM УМШ-18000/26500-45-3,2	18–26,5	45	3,2	10	1,8	17,8×16,2×7,4	±2	5
KADAMM УМШ-18000/26500-48-2,5	18–26,5	48	2,5	10	2,3	17,8×16,2×7,4	±2,5	12
KADAMM УМШ-18000/28000-20-4,0	18–28	20	4	8	1,6	50×30×15	±1,5	5
KADAMM УМШ-18000/40000-25-5,0	18–40	25	5	12	2,5	50×30×15	±1,5(не более)	12
KADAMM УМШ-18000/40000-25-5,0-P10	18–40	25	5	10	2	50×30×15	±3	5
KADAMM УМШ-18000/40000-25-5,0-P15	18–40	25	5	15	2	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-30-3,5	18–40	30	3,5	8	2,2	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-30-5,0-P20	18–40	30	5	20	2,5	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-40-4,5	18–40	40	4,5	6	2	50×30×15	±2,5	15
KADAMM УМШ-18000/40000-50-4,5	18–40	50	4,5	5	2	50×30×15	±3	15
KADAMM УМШ-20/3000-30-3,5	0,02–3	30	3,5	15	2	50×30×20	±2,5	15
KADAMM УМШ-20/6000-32-1,5	0,02–6	32	1,5(тип.)	12	2,5	50×30×20	±1,5	5
KADAMM УМШ-20/8000-20-3,0	0,02–8	20	3(тип.)	12	2(тип.)	60×45×15	±2,0	12
KADAMM УМШ-200/10000-45-5,0	0,2–10	45	5	23	2,2	35×40×12	±2,0(не более)	12
KADAMM УМШ-200/2000-30-3,0	0,2–2	30	3	10	2	50×30×20	±2	5
KADAMM УМШ-200/6000-42-1,3	0,2–6	42	1,3	15	2	50×30×20	±2	12
KADAMM УМШ-2000/10000-30-4,0	2–10	30	4	15	2	40,208×27,762×9,703	±1,0	12
KADAMM УМШ-2000/18000-12-3,2	2–18	12	3,2	13	2	40,208×27,762×9,703	±1,5	12
KADAMM УМШ-2000/18000-18-3,0	2–18	18	3	10	1,5	50×30×15	±1,5	12
KADAMM УМШ-2000/18000-18-4,0	2–18	18	4	19	2	50×30×15	±1,0	12
KADAMM УМШ-2000/18000-21-4,0	2–18	21	4	23	2	34,5×16,8×7,6	±1,0	12
KADAMM УМШ-2000/18000-28-3,0	2–18	28	3	10	1,5	34,5×16,8×7,6	±1,5	12
KADAMM УМШ-2000/18000-30-4,5	2–18	30	4,5	10	2	16,2×17,8×7,4	±2,0	12
KADAMM УМШ-2000/18000-34-3,0	2–18	34	3	22	2,2	16,2×17,8×7,4	±1,5	12
KADAMM УМШ-2000/26500-25-4,0	2–26,5	25	4	8	1,8	50×30×15	±2	12
KADAMM УМШ-2000/26500-48-5,0	2–26,5	48	5	10	2,5	50×30×15	±4,5	9
KADAMM УМШ-2000/6000-30-1,5	2–6	30	1,5	2	2	21,8×17,8×7,4	±1,0	5
KADAMM УМШ-2000/6000-39-4,5	2–6	39	4,5	23	2	27,508×27,762×9,703	±0,8	10
KADAMM УМШ-2000/8000-20-4,0	2–8	20	4	8	1,6	27,508×27,762×9,703	±1,5	5
KADAMM УМШ-20000/32000-40-2,5	20–32	40	2,5	10	2	50×30×15	±2,5	5
KADAMM УМШ-200000/230000-22-7,2	200–230	22	7,2	-	2,5	35×30×22	±3	8
KADAMM УМШ-23000/25000-35-2,0	23–25	35	2	-3	1,8	50×30×15	±1,5	5
KADAMM УМШ-23000/40000-34-3,5	23–40	34	3,5	10	2	50×30×15	±2,5	12
KADAMM УМШ-230000/260000-19-8,5	230–260	19	8,5	-	3,5	35×30×22	-	8
KADAMM УМШ-24000/28000-30-4,0	24–28	30	4	10	2	50×30×15	±1	5
KADAMM УМШ-24000/30000-30-2,0	24–30	30	2	10	1,5	50×30×15	±1	5
KADAMM УМШ-25/1000-50-1,3	0,025–1	50	1,3	14	2,5	60×45×15	-	5–20
KADAMM УМШ-26000/40000-30-2,8	26–40	30	2,8	10	2,3	17,8×16,2×7,4	±2,5	12
KADAMM УМШ-26000/40000-30-3,0	26–40	30	3	-	2,2	17,8×16,2×7,4	-	15
KADAMM УМШ-26500/40000-20-3,0	26,5–40	20	3	5	1,5	50×30×15	±1,5	5
KADAMM УМШ-26500/40000-25-4,0	26,5–40	25	4	-	1,8	50×30×15	±2	5
KADAMM УМШ-30/1000-15-2,0	0,03–1	15	2	18	2	50×30×20	±3	5,5
KADAMM УМШ-30/1000-50-1,3	0,03–1	50	1,3	15	1,5	50×30×20	±2,5	12
KADAMM УМШ-30/18000-15-2,5	0,03–18	15	2,5(тип.)	10	1,8	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-30/3000-40-3,0	0,03–3	40	3	12	2	50×30×20	±2	15
KADAMM УМШ-30/6000-25-5,0	0,03–6	25	5	10	2	50×30×20	±3	15
KADAMM УМШ-300/40000-40-5,5	0,3–40	40	5,5(тип.)	14	2,2	35×40×12	±2,5	12
KADAMM УМШ-3000/12000-24-3,0	3–12	24	3	21	1,5	50×30×15	±1,5	12
KADAMM УМШ-3000/15000-15-3,0	3–15	15	3	8	1,5	50×30×15	±1,0	5
KADAMM УМШ-39000/41000-30-3,2	39–41	30	3,2	10	2	50×30×15	±0,5	5
KADAMM УМШ-400/2000-25-2,0	0,4–2	25	2	20	2,5	18,8×19,1×11,7	±1,5	9
KADAMM УМШ-400/8000-40-2,5	0,4–8	40	2,5	14	2	18,8×19,1×11,7	±1,5	12
KADAMM УМШ-4000/12000-14-3,0	4–12	14	3	15	2	27,2×17,8×7,4	±2,0	12
KADAMM УМШ-4000/12000-30-1,5	4–12	30	1,5	10	2	27,2×17,8×7,4	±2,0	12
KADAMM УМШ-4000/8000-22-2,5	4–8	22	2,5	14	2	16,2×17,8×7,4	±1,0	12
KADAMM УМШ-4000/8000-40-1,1	4–8	40	1,1	10	2	16,2×17,8×7,4	±1,5	12
KADAMM УМШ-40000/53000-40-5,0	40–53	40	5	10	2	50×30×15	±2	5
KADAMM УМШ-5/1000-46-1,5	0,005–1	46(тип.)	1,5(тип.)	20(тип.)	2(тип.)	88×80×36	-	5
KADAMM УМШ-50/3000-17-1,5	0,05–3	17	1,5	15	2	18,8×19,1×11,7	±1,5	5
KADAMM УМШ-50/6000-25-4,0	0,05–6	25	4	22	2	18,8×19,1×11,7	±3	12
KADAMM УМШ-50/90-15-3,2	0,05–0,09	15	3,2	10	1,5	16,2×12,2×7,4	±0,2	15
KADAMM УМШ-500/18000-10-3,0	0,5–18	10	3(тип.)	12	2	18,8×19,1×11,7	±1,5	15
KADAMM УМШ-500/18000-14-3,0	0,5–18	14	3(тип.)	17	2	16,2×17,8×7,4	±0,75	15
KADAMM УМШ-500/18000-16-5,0	0,5–18	16	5	18	2,2	16,2×17,8×7,4	±1,5(не более)	12
KADAMM УМШ-500/18000-40-3,0	0,5–18	40	3	10	2,5	40×35×12	±1,5	12
KADAMM УМШ-500/18000-40-3,5	0,5–18	40	3,5	12	2	50×30×15	±2	5
KADAMM УМШ-500/40000-43-5,0	0,5–40	43	5	14	2	40×35×12	±2,5	12
KADAMM УМШ-500/8000-20-1,6	0,5–8	20(тип.)	1,6(тип.)	18(тип.)	3,5	18,8×19,1×11,7	±1,0	6
KADAMM УМШ-5000/10000-30-2,3	5–10	30	2,3	10	1,5	50×30×15	±1,2	5
KADAMM УМШ-50000/59000-40-5,5	50–59	40	5,5	10	2	50,2×40×25	±1	8
KADAMM УМШ-50000/75000-25-3,0	50–75	25	3	-	2	50,2×40×25	-	7
KADAMM УМШ-5400/5900-35-0,8	5,4–5,9	35	0,8	10	1,4	50×30×15	±0,3	5
KADAMM УМШ-57000/67000-30-5,0	57–67	30	5	10	2	50×30×15	-	12
KADAMM УМШ-600/4200-20-1,0	0,6–4,2	20(тип.)	1(тип.)	21(тип.)	2(тип.)	40×35×12	±2(тип.)	5
KADAMM УМШ-600/4200-30-0,8	0,6–4,2	30	0,8	21	2	40×30×15	±2,5	5
KADAMM УМШ-600/4200-35-1,0	0,6–4,2	35	1	21	2	40×30×15	±2	5
KADAMM УМШ-600/4200-55-1,1	0,6–4,2	55	1,1	21	2	56×30×15	±3	5
KADAMM УМШ-6000/18000-20-2,8	6–18	20	2,8	13	2	27,6×27,8×9,9	±1,2	12
KADAMM УМШ-6000/18000-25-5,0	6–18	25	5	10	2	27,6×27,8×9,9	±3	5
KADAMM УМШ-6000/18000-50-3,0	6–18	50	3	15	2	50×30×15	±1,5	12
KADAMM УМШ-60000/90000-26-4,3	60–90	26	4,3	-	2	35×30×22	-	7
KADAMM УМШ-60000/90000-35-4,0	60–90	35	4	9	3	50×30×15	-	5
KADAMM УМШ-700/1100-20-2,5	0,7–1,1	20	2,5	13	1,5	56×30×15	±1	12
KADAMM УМШ-700/1100-25-2,5	0,7–1,1	25	2,5	13	-	48,5×29	±1,5	5
KADAMM УМШ-75000-110000-20,5-32	75–110	20,5	3,2	-	2	35×30×22	±2,5	10
KADAMM УМШ-75000/110000-38-3,6	75–110	38	3,6	-	2,2	35×30×22	-	10
KADAMM УМШ-800/18000-25-3,5	0,8–18	25	3,5	13	2	48,5×29	±2,5	12
KADAMM УМШ-8000/12000-15-4,0	8–12	15	4	13	1,5	50×30×15	±0,5	5
KADAMM УМШ-8000/12000-32-1,1	8–12	32	1,1	10	2	17,8×16,2×7,4	±1,0	12
KADAMM УМШ-8000/18000-20-4,0	8–18	20	4	8	1,6	17,8×16,2×7,4	±1,5	5
KADAMM УМШ-8000/26500-15-3,5	8–26,5	15	3,5	8	1,5	50×30×15	±1,5	5
KADAMM УМШ-8000/26500-40-6,5	8–26,5	40	6,5	18	2	50×30×15	±2	12
KADAMM УМШ-9000/10000-25-1,5	9–10	25	1,5	20	1,8	50×30×15	±0,5	9
KADAMM УМШ-950/2150-20-2,0	0,95–2,15	20	2	15	2	48,5×29×10	±1,5	5
KADAMM УМШ-9K/3000-43-3,0	9K–3	43	3	16	1,8	38,1×21,59×9,5	±1,5	12

Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как выбрать модель

Выберите модель по диапазону частот, затем по нужному коэффициенту усиления и выходной мощности (P1dB или мощность насыщения) с запасом относительно рабочего уровня. Для приёмного тракта главный параметр — коэффициент шума. Проверьте напряжение питания и габариты под место установки.

Применение

Радиосвязь и телеметрияВыходные каскады передатчиков, усиление в приёмном тракте.

Измерительные стендыУсиление сигнала генератора, испытания на помехоустойчивость и ЭМС.

Радиолокация и спутниковая связьПриёмные и передающие тракты СВЧ-диапазона.

Лабораторные исследованияБлоки с сетевым питанием для работы на столе.

Комплект поставки

усилитель
паспорт изделия

Нормативная база и термины

✓

ГОСТ 23221-78 — модули СВЧ, блоки СВЧ: термины, определения и буквенные обозначения

✓

ГОСТ 20265-83 — соединители радиочастотные коаксиальные

✓

ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН

Смотрите также

Раздел каталога: Малошумящие усилители (МШУ) СВЧВсе модели раздела

Вопросы и ответы

P1dB — выходная мощность, при которой усиление падает на 1 дБ от линейного значения; мощность насыщения — предельная выходная мощность. Для линейных режимов ориентируйтесь на P1dB.

Работу без согласованной нагрузки на выходе допускать не следует: подключайте нагрузку или антенну до подачи входного сигнала.

Модули питаются постоянным напряжением, системы — от сети; значение указано в таблице исполнений.

КАДАММ — усилители свч: запросить цену и сроки

Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.

Промышленное оборудование Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ модули от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.

Все товары KADAMM Другие модели в категории: Малошумящие усилители СВЧ (МШУ, LNA)

Рейтинг 5

Файлы для скачивания:

KADAMM УМШ модули — техническое описание (PDF)

Фильтр по теме

Малошумящий усилитель и усилитель мощности: чем отличаются и как выбрать

Оба усиливают сигнал, но стоят в разных местах тракта и выбираются по разным параметрам: у усилителя мощности главное — выходная мощность и линейность, у малошумящего — коэффициент шума. Разбираем, как читать P1dB и…

Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ модули

Цена по запросу

Добавить в корзину

Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ модули

Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ модули

Описание

Ключевые особенности

Исполнения серии

Как выбрать модель

Применение

Комплект поставки

Нормативная база и термины

Смотрите также

Вопросы и ответы

Малошумящий усилитель и усилитель мощности: чем отличаются и как выбрать

Малошумящие усилители СВЧ (МШУ, LNA), системы (блоки с питанием) KADAMM УМШ системы блоки с питанием

Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ модули
