Малошумящие усилители СВЧ (МШУ, LNA), системы (блоки с питанием) до 6 ГГц — 40 моделей в серии, частоты 9 кГц – 6 ГГц. Усиление, выходную мощность, неравномерность АЧХ и параметры питания смотрите построчно в таблице.
Состав серии KADAMM УМШ-С: 40 моделей, диапазон 9 кГц – 6 ГГц. Отличия моделей: частоты, усиление, коэффициент шума, P1dB, КСВН.
Состав серии KADAMM УМШ-С — 40 моделей на диапазон 9 кГц – 6 ГГц. Различие исполнений: модуль — встраиваемый, на постоянном напряжении; система — самостоятельный блок с питанием от сети для стендов и лабораторий.
Малошумящий усилитель открывает приёмный тракт, усилитель мощности завершает передающий — это два основных класса усилителей СВЧ.
Чем меньше шумит первый каскад, тем чувствительнее приёмник, а усилитель мощности выбирают по мощности на выходе и линейности.

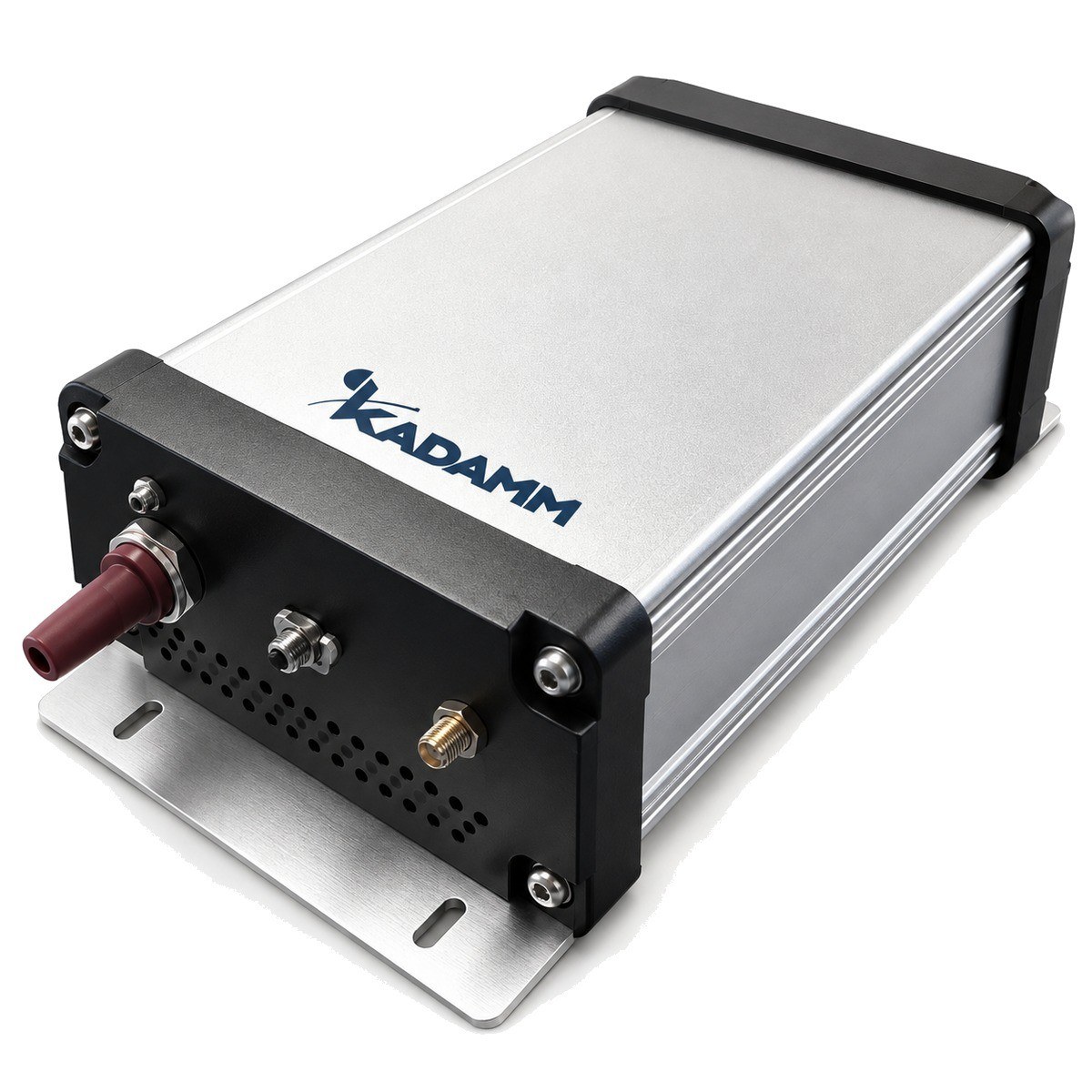

Системы МШУ (блоки с питанием). Система — МШУ в корпусе с собственным сетевым источником питания: готовый настольный или стоечный предусилитель для лаборатории. Подключается кабелями между источником сигнала и прибором, не требует отдельного источника питания и разводки.
| Параметр | По серии |
|---|---|
| Моделей в серии | 40 |
| Диапазон частот серии | 9 кГц – 6 ГГц |
| Коэффициент усиления | 15–54 дБ |
| Коэффициент шума | 0,8–5 дБ |
| Выходная мощность при сжатии 1 дБ (P1dB), дБм | 5–23 дБм |
| КСВН | 1,4–2,5 |
| Габаритные размеры | уточняйте у менеджера; 136×186×52; 166×106,4×56,4 |
| Напряжение, В (перем.) | 80–270 В (перем.) |
| Неравномерность АЧХ, ±дБ | 0,2–20 ±дБ |
| Артикул | Частоты, ГГц | Усиление, дБ | Коэффициент шума, дБ | P1dB, дБм | КСВН | Габариты, мм | Напряжение, В (перем.) | Неравномерность АЧХ, ±дБ |
|---|---|---|---|---|---|---|---|---|
| KADAMM УМШ-0,1/500-24-3,0-Б | 0,0001–0,5 | 24 | 3 | 5 | 1,5 | 136×186×52 | 220 | ±0,5 |
| KADAMM УМШ-0,1/500-30-3,0-Б | 0,0001–0,5 | 30 | 3 | 5 | 1,5 | 136×186×52 | 220 | ±0,5 |
| KADAMM УМШ-10/60-15-5,0-Б | 0,01–0,06 | 15 | 5 | 23 | 1,5 | 136×186×52 | 220 | ±1,0 |
| KADAMM УМШ-10/60-16-5,0-Б | 0,01–0,06 | 16 | 5 | 23 | - | 136×186×52 | 220 | ±1,5 |
| KADAMM УМШ-10/6000-23-1,5-Б | 0,01–6 | 23(тип.) | 1,5(тип.) | 20(тип.) | 1,6(тип.) | уточняйте у менеджера | 85–265 | ±1,5 |
| KADAMM УМШ-100/6000-16-1,0-Б | 0,1–6 | 16(тип.) | 1(тип.) | 20(тип.) | 2(тип.) | 136×186×52 | 85–265 | ±10 |
| KADAMM УМШ-100/6000-23-1,5-Б | 0,1–6 | 23(тип.) | 1,5(тип.) | 20(тип.) | 1,6(тип.) | уточняйте у менеджера | 85–265 | ±1,5 |
| KADAMM УМШ-100/6000-25-2,5-Б | 0,1–6 | 25 | 2,5 | 15 | 1,5 | 136×186×52 | 220 | ±2 |
| KADAMM УМШ-100/6000-30-1,0-Б | 0,1–6 | 30(тип.) | 1(тип.) | 22(тип.) | 2(тип.) | 136×186×52 | 85–265 | ±20 |
| KADAMM УМШ-100/6000-35-1,5-Б | 0,1–6 | 35(тип.) | 1,5(тип.) | 19(тип.) | 1,8(тип.) | 136×186×52 | 85–265 | ±3,5 |
| KADAMM УМШ-100/6000-40-1,5-L-Б | 0,1–6 | 40(тип.) | 1,5(тип.) | 19(тип.) | 2(тип.) | уточняйте у менеджера | 85–265 | ±2 |
| KADAMM УМШ-100/6000-45-1,5-Б | 0,1–6 | 45(тип.) | 1,5(тип.) | 19(тип.) | 1,8(тип.) | 136×186×52 | 85–265 | ±2,5 |
| KADAMM УМШ-1000/2000-30-2,0-Б | 1–2 | 30 | 2 | 15 | 2 | 136×186×52 | 220 | ±1,5 |
| KADAMM УМШ-1000/5000-25-4,0-Б | 1–5 | 25 | 4 | 20 | 1,8 | 166×106,4×56,4 | 110 | - |
| KADAMM УМШ-1000/6000-23-1,5-Б | 1–6 | 23(тип.) | 1,5(тип.) | 20(тип.) | 1,6(тип.) | уточняйте у менеджера | 85–265 | ±1,5 |
| KADAMM УМШ-1000/6000-25-1,0-Б | 1–6 | 25(тип.) | 1,0(тип.) | 13(тип.) | 1,8(тип.) | уточняйте у менеджера | 85–265 | ±0,3 |
| KADAMM УМШ-1000/6000-50-1,0-Б | 1–6 | 50(тип.) | 1,0(тип.) | 16(тип.) | 1,5(тип.) | уточняйте у менеджера | 85–265 | ±1 |
| KADAMM УМШ-1000/6000-50-1,2-Б | 1–6 | 50(тип.) | 1,2(тип.) | 16(тип.) | 1,6(тип.) | уточняйте у менеджера | 85–265 | ±0,5 |
| KADAMM УМШ-20/6000-35-1,5-Б | 0,02–6 | 35(тип.) | 1,5(тип.) | 19(тип.) | 1,8(тип.) | 136×186×52 | 85–265 | ±3,5 |
| KADAMM УМШ-20/6000-40-1,5-L-Б | 0,02–6 | 40(тип.) | 1,5(тип.) | 19(тип.) | 2(тип.) | уточняйте у менеджера | 85–265 | ±2 |
| KADAMM УМШ-20/6000-45-1,5-Б | 0,02–6 | 45(тип.) | 1,5(тип.) | 19(тип.) | 1,8(тип.) | 136×186×52 | 85–265 | ±2,5 |
| KADAMM УМШ-200/6000-42-1,3-Б | 0,2–6 | 42 | 1,3 | 15 | 2 | 136×186×52 | 220 | ±2 |
| KADAMM УМШ-2000/6000-27-1,0-Б | 2–6 | 27(тип.) | 1,0(тип.) | 14(тип.) | 1,8(тип.) | уточняйте у менеджера | 85–265 | ±0,3 |
| KADAMM УМШ-2000/6000-54-0,8-Б | 2–6 | 54(тип.) | 0,8(тип.) | 16(тип.) | 2,0(тип.) | уточняйте у менеджера | 85–265 | ±1,5 |
| KADAMM УМШ-25/1000-50-1,3-Б | 0,025–1 | 50 | 1,3 | 14 | 2,5 | 136×186×52 | 220 | - |
| KADAMM УМШ-30/1000-50-1,3-Б | 0,03–1 | 50 | 1,3 | 15 | 1,5 | 136×186×52 | 220 | ±2,5 |
| KADAMM УМШ-30/6000-25-5,0-Б | 0,03–6 | 25 | 5 | 10 | 2 | 136×186×52 | 220 | ±3 |
| KADAMM УМШ-50/4000-20-1,5-Б | 0,05–4 | 20(тип.) | 1,5(тип.) | 20(тип.) | 1,5 | 136×186×52 | 80–270 | ±1,5 |
| KADAMM УМШ-50/4000-40-1,5-Б | 0,05–4 | 40(тип.) | 1,5(тип.) | 20(тип.) | 1,5(тип.) | 136×186×52 | 85–265 | 3(не более) |
| KADAMM УМШ-50/6000-25-4,0-Б | 0,05–6 | 25 | 4 | 22 | 2 | 136×186×52 | 220 | ±3 |
| KADAMM УМШ-50/90-15-3,2-Б | 0,05–0,09 | 15 | 3,2 | 10 | 1,5 | 136×186×52 | 220 | ±0,2 |
| KADAMM УМШ-5400/5900-35-0,8-Б | 5,4–5,9 | 35 | 0,8 | 10 | 1,4 | 136×186×52 | 220 | ±0,3 |
| KADAMM УМШ-600/4200-20-1,0-Б | 0,6–4,2 | 20(тип.) | 1(тип.) | 20(тип.) | 2(тип.) | 136×186×52 | 85–265 | ±2 |
| KADAMM УМШ-600/4200-30-0,8-Б | 0,6–4,2 | 30(тип.) | 0,8(тип.) | 21(тип.) | 2(тип.) | 136×186×52 | 85–265 | ±20 |
| KADAMM УМШ-600/4200-35-1,0-Б | 0,6–4,2 | 35 | 1(тип.) | 21(тип.) | 2(тип.) | 136×186×52 | 85–265 | ±20 |
| KADAMM УМШ-700/1100-20-2,5-Б | 0,7–1,1 | 20 | 2,5 | 13 | 1,5 | 136×186×52 | 220 | ±1 |
| KADAMM УМШ-700/1100-25-2,5-Б | 0,7–1,1 | 25 | 2,5 | 13 | - | 136×186×52 | 220 | ±1,5 |
| KADAMM УМШ-950/2150-20-2,0-Б | 0,95–2,15 | 20 | 2 | 15 | 2 | 136×186×52 | 220 | ±1,5 |
| KADAMM УМШ-9K/3000-20-1,2-Б | 0,000009–3 | 20(тип.) | 1,2(тип.) | 19(тип.) | 1,4(тип.) | уточняйте у менеджера | 85–265 | ±1,5 |
| KADAMM УМШ-9K/3000-40-1,2-Б | 0,000009–3 | 40(тип.) | 1,2(тип.) | 19(тип.) | 1,6(тип.) | уточняйте у менеджера | 85–265 | ±3 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Полоса, в которой нормированы шум и усиление. В серии: 0–6 ГГц. |
| Коэффициент шума, дБ | Главный параметр МШУ: насколько ухудшается отношение сигнал/шум. Чем меньше, тем выше чувствительность приёмника; на краях полосы шум обычно выше. В серии: 0,8–5 дБ. |
| Коэффициент усиления, дБ | Должен быть достаточным, чтобы шум следующих каскадов и кабелей стал несущественным. В серии: 15–54 дБ. |
| Выходная мощность при сжатии 1 дБ (P1dB), дБм | P1dB — граница линейности по выходу. Важна, если рядом есть сильные сигналы: перегрузка МШУ порождает интермодуляционные помехи. В серии: 5–23 дБм. |
| Неравномерность АЧХ, ±дБ | Разброс усиления по полосе. В серии: 0,2–20 ±дБ. |
| Напряжение, В (перем.) | Сетевое напряжение питания блока. В серии: 80–270 В (перем.). |
| КСВН | Согласование входа и выхода. У МШУ входное согласование иногда сознательно жертвуют ради минимума шума. В серии: 1,4–2,5. |
| Габаритные размеры, мм | Размеры корпуса. В серии: уточняйте у менеджера; 136×186×52; 166×106,4×56,4. |
Пределы параметров в серии KADAMM УМШ-С: коэффициент усиления, дБ — крайние значения 54(тип.) (KADAMM УМШ-2000/6000-54-0,8-Б) и 15 (KADAMM УМШ-10/60-15-5,0-Б); коэффициент шума, дБ — крайние значения 0,8(тип.) (KADAMM УМШ-600/4200-30-0,8-Б) и 5 (KADAMM УМШ-30/6000-25-5,0-Б); выходная мощность при сжатии 1 дБ (P1dB), дБм — крайние значения 23 (KADAMM УМШ-10/60-16-5,0-Б) и 5 (KADAMM УМШ-0,1/500-24-3,0-Б).
Радиоприёмная и передающая аппаратура, стендовые испытания, проверка электромагнитной совместимости.
Что получает заказчик по модели серии KADAMM УМШ-С: усилитель, к нему — паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Он понижает собственный шум измерительного тракта и позволяет увидеть сигналы, лежащие ниже уровня шума самого прибора.
Общий диапазон KADAMM УМШ-С — 9 кГц – 6 ГГц. Например: KADAMM УМШ-9K/3000-20-1,2-Б — 0,000009–3; KADAMM УМШ-9K/3000-40-1,2-Б — 0,000009–3; KADAMM УМШ-0,1/500-24-3,0-Б — 0,0001–0,5; KADAMM УМШ-0,1/500-30-3,0-Б — 0,0001–0,5; KADAMM УМШ-10/60-15-5,0-Б — 0,01–0,06; KADAMM УМШ-10/60-16-5,0-Б — 0,01–0,06; KADAMM УМШ-10/6000-23-1,5-Б — 0,01–6; KADAMM УМШ-20/6000-35-1,5-Б — 0,02–6; полный перечень (ещё 32) — в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM УМШ-С — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM УМШ-С могут уточняться без уведомления.
