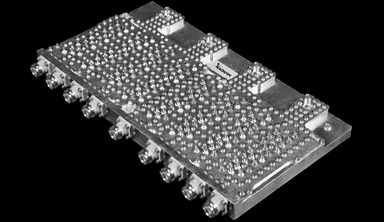

Фильтр 3300–3670 восьмиканальный КАДАММ ФП-3500-8К — 3300–3670 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Полосовой фильтр КАДАММ: фильтр 3300–3670 восьмиканальный. Рабочие полосы 3300–3670 МГц, вносимые потери ≤0,4 дБ, подавление/изоляция: ≥35–60 дБ; изоляция между ANT ≥100 дБ. PIM/IM ≤−150 dBc. Oem-модуль 8t8r для активных антенных систем (aas). Позиция OEM-класса — поставка под заказ, под проект.
О модели
ФП-3500-8К — фильтр 3300–3670 восьмиканальный: пропускает полосу 3300–3670 МГц с потерями ≤0,4 дБ и подавляет соседние участки спектра (≥35–60 дБ; изоляция между ANT ≥100 дБ). Применяется для защиты приёмников от мощных соседних систем, устранения блокирования и выделения рабочего диапазона в совмещённых трактах. Мощность: 47 дБм. Интермодуляция ≤−150 (IM @2×20 Вт). Порты: 4.3-10 female (ANT) / P-SMP (TRX). Габариты 468×430×33 мм, вес 7,5 кг, IP65, температура −40…+85 °C. Oem-модуль 8t8r для активных антенных систем (aas).
Ключевые преимущества
Технические характеристики
| Электрические параметры | |
|---|---|
| Рабочие полосы | 3300–3670 МГц |
| Вносимые потери | ≤0,4 дБ |
| Подавление / изоляция | ≥35–60 дБ; изоляция между ANT ≥100 дБ |
| Интермодуляция | ≤−150 (IM @2×20 Вт) |
| Мощность (ср./пик) | 47 дБм / 53 дБм |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Порты | 4.3-10 female (ANT) / P-SMP (TRX) |
| Габариты | 468×430×33 мм |
| Вес | 7,5 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+85 °C |
| Класс защиты | IP65 |
| Поставка | под заказ (OEM) |
Другие фильтры КАДАММ
| Артикул | Полосы | Тип поставки |
|---|---|---|
| КАДАММ ФП-700 | 703–803 | серийный |
| КАДАММ ФП-900Ж | 895–905 и 940–950 | серийный |
| КАДАММ ФП-1800У | 1710–1735 и 1805–1830 | серийный |
| КАДАММ ФП-3600М | 3605–3689 | OEM |
| КАДАММ ФП-2600 | 2500–2540 и 2620–2660 | серийный |
| КАДАММ ФП-3500 | 3400–3600 | OEM |
| КАДАММ ФП-3500Ш | 3300–3800 | OEM |
| КАДАММ ФП-700+900 | 703–803 и 885–960 | серийный |
| КАДАММ ФП-850 | 814–879 | серийный |
| КАДАММ ФП-900 | 890–915 и 935–960 | серийный |
| КАДАММ ФП-1800-4Т | RX 1710–1785 / TX 1805– | OEM |
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия КАДАММ на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
15+ лет
Пассивная конструкция без элементов, подверженных старению.
Техподдержка
Русскоязычная служба
Поможем рассчитать бюджет линии и подобрать состав СРК.
Наличие
Склад в Москве
Ходовые позиции серии ФП поддерживаются на складе.
Купить полосовой фильтр КАДАММ ФП-3500-8К
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка · 8 (800) 505-92-60
Промышленное оборудование Фильтр 3300–3670 восьмиканальный КАДАММ ФП-3500-8К — 3300–3670 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
