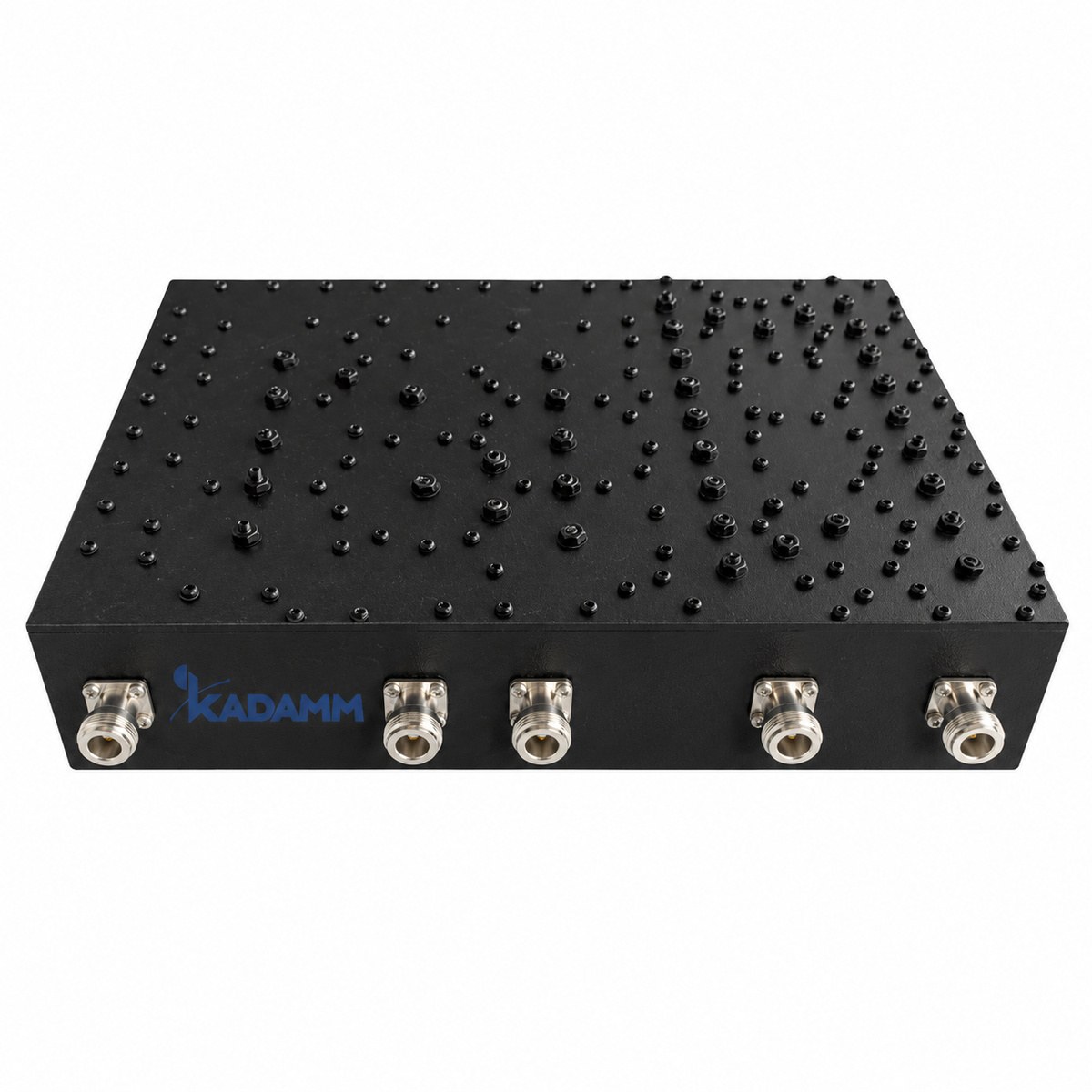

КАДАММ КМ-5-04 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц в общий фидер и антенну, вносимые потери ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц). Мощность 30 Вт средняя, разъёмы розетка N, IP60, для помещений. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-5-04 объединяет системы в полосах 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц), подавление порт 151–162 МГц: ≥50 дБ на DC–50 МГц, ≥40 дБ на 88–108 и 380–440 МГц, ≥50 дБ на 450–520 МГц; порт 465–466 МГц: ≥50 дБ на 450–454 и 480–512 МГц, ≥40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: ≥50 дБ на 450–488 МГц, ≥40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: ≥50 дБ на 380–512 и 851–861 МГц, ≥60 дБ на 896–960 МГц, ≥15 дБ на стыке полос (805–806 МГц); у всех портов ≥30–40 дБ на 698–960 и 1000–2000 МГц.
Допустимая мощность 30 Вт средняя. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −30 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц |
| Вносимые потери | ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц) |
| Неравномерность в полосе | ≤1,0 дБ |
| Подавление / развязка | порт 151–162 МГц: ≥50 дБ на DC–50 МГц, ≥40 дБ на 88–108 и 380–440 МГц, ≥50 дБ на 450–520 МГц; порт 465–466 МГц: ≥50 дБ на 450–454 и 480–512 МГц, ≥40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: ≥50 дБ на 450–488 МГц, ≥40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: ≥50 дБ на 380–512 и 851–861 МГц, ≥60 дБ на 896–960 МГц, ≥15 дБ на стыке полос (805–806 МГц); у всех портов ≥30–40 дБ на 698–960 и 1000–2000 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| КАДАММ КМ-5-04 | 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц | ≤3,5 дБ | 30 Вт |
КАДАММ КМ-5-04 работает в полосах 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц: морская УКВ-связь (156–162 МГц). Комбайнер КАДАММ КМ-5-04 объединяет системы 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц в общий фидер и одну антенну.
Комплект КАДАММ КМ-5-04: комбайнер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-5-04 — 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц: морская УКВ-связь (156–162 МГц).
У КАДАММ КМ-5-04 вносимые потери ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц), подавление / развязка порт 151–162 МГц: ≥50 дБ на DC–50 МГц, ≥40 дБ на 88–108 и 380–440 МГц, ≥50 дБ на 450–520 МГц; порт 465–466 МГц: ≥50 дБ на 450–454 и 480–512 МГц, ≥40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: ≥50 дБ на 450–488 МГц, ≥40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: ≥50 дБ на 380–512 и 851–861 МГц, ≥60 дБ на 896–960 МГц, ≥15 дБ на стыке полос (805–806 МГц); у всех портов ≥30–40 дБ на 698–960 и 1000–2000 МГц.
У КАДАММ КМ-5-04 мощность 30 Вт средняя.
У КАДАММ КМ-5-04 разъёмы розетка N, исполнение IP60, для помещений, рабочая температура −30 … +60 °C.
У КАДАММ КМ-5-04: диапазоны портов 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц, вносимые потери ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц), мощность 30 Вт средняя. У КАДАММ КМ-2-22: диапазоны портов 136–174 + 380–520 МГц, вносимые потери ≤0,7 дБ, мощность 50 Вт средняя на порт.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц — и теряет только ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц).
Гарантия на КАДАММ КМ-5-04 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер пятидиапазонный КАДАММ КМ-5-04 — 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
