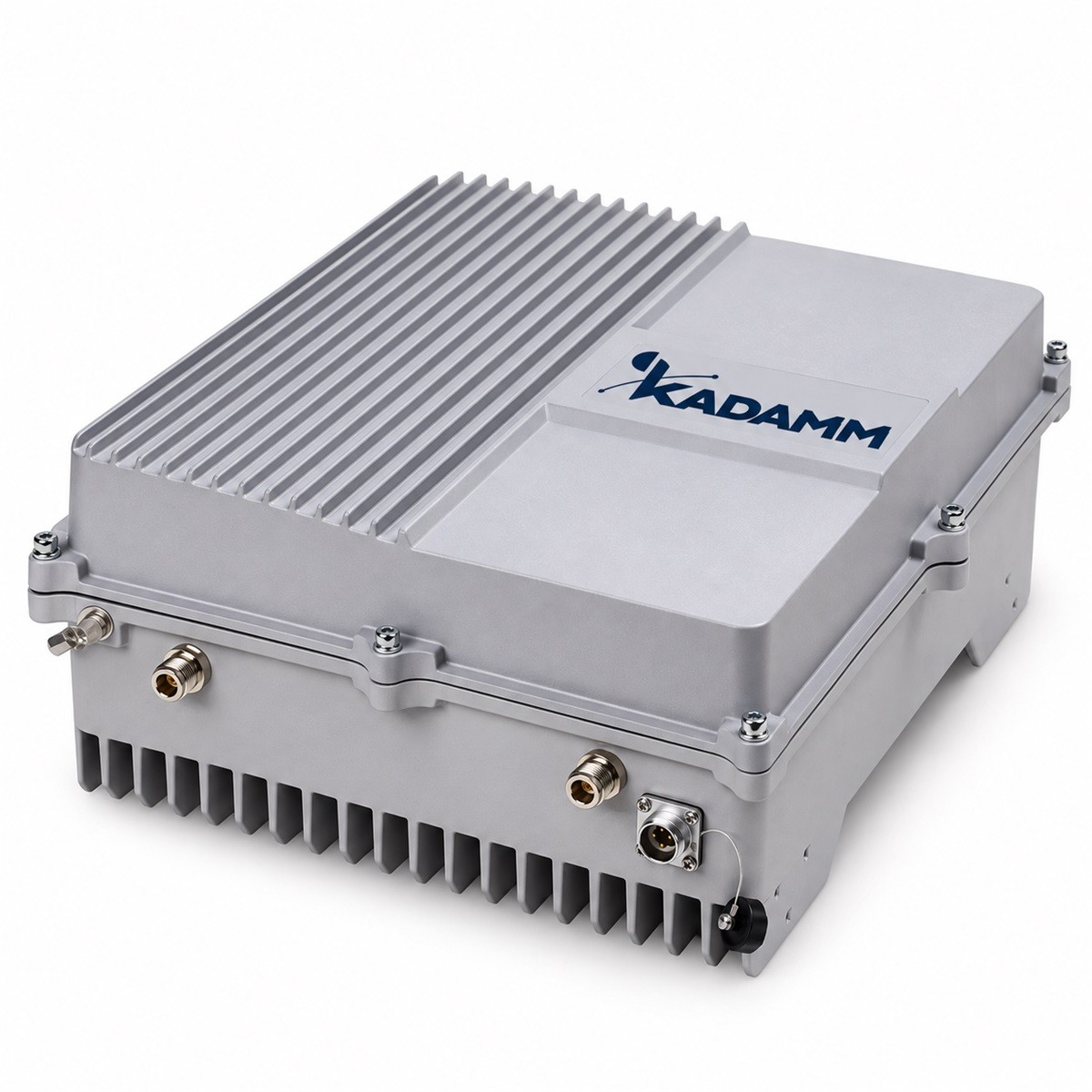

Аналоговые ВЧ-репитеры для улицы и помещений: один (900–3800 МГц), два (900 + 1800) или три (900 + 1800 + 2100) диапазона, выходная мощность 30–43 дБм (1–20 Вт), усиление 80–95 дБ, корпус IP65.
Серия КАДАММ REP-A — ВЧ-репитеры для расширения покрытия сотовой сети 2G, 3G, 4G и 5G там, где ставить новую базовую станцию дорого: посёлки, трассы, тоннели, промышленные площадки, крупные здания. Репитер принимает сигнал базовой станции донорной антенной, линейно усиливает его и передаёт в зону покрытия; сигнал абонентов усиливается в обратном направлении.
Исполнения -1 — один диапазон 900–3800 МГц, -2 / -2A / -2B — пары 900 + 1800, 900 + 2100, 1800 + 2100 МГц, -3 — 900 + 1800 + 2100 МГц; мощность вниз 30–43 дБм, вверх 30 дБм, регулировка усиления 0–31 дБ шагом 1 дБ.
| Параметр | -1 | -2 | -2A | -2B | -3 |
|---|---|---|---|---|---|
| Диапазоны, вверх / вниз | один по заказу: 880–915 / 925–960; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 2500–2570 / 2620–2690; 3700–3800 МГц | 880–915 / 925–960 и 1710–1785 / 1805–1880 МГц | 880–915 / 925–960 и 1920–1980 / 2110–2170 МГц | 1710–1785 / 1805–1880 и 1920–1980 / 2110–2170 МГц | 880–915 / 925–960, 1710–1785 / 1805–1880 и 1920–1980 / 2110–2170 МГц |
| Потребляемая мощность | ≤200 Вт | ≤300 Вт | ≤300 Вт | ≤300 Вт | ≤450 Вт |
| Коэффициент шума | ≤6 дБ | ≤6 дБ | ≤5 дБ | ≤5 дБ | ≤6 дБ |
| Максимальная входная мощность без повреждения | 0 дБм | 0 дБм | 10 дБм | 10 дБм | 0 дБм |
| КСВН | ≤1,5 | ≤1,5 | ≤1,5 (2100: ≤1,4) | ≤1,5 (2100: ≤1,4) | ≤1,5 |
| Линейность (-2A, -2B) | EVM ≤12,5 %, PCDE ≤−35 дБ; ИМ3 ≤−45 дБн/30 кГц; другие исполнения — уточняйте у менеджера | ||||
| Полоса пропускания | по заказу, задаётся до производства | ||||
| Выходная мощность вверх | 30 ± 2 дБм | ||||
| Выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | ||||
| Максимальное усиление | 80…95 ± 3 дБ по исполнению | ||||
| Регулировка усиления | 0–31 дБ, шаг 1 дБ | ||||
| Неравномерность усиления | ≤±2 дБ | ||||
| Автоматическое ограничение уровня | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | ||||
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | ||||
| Задержка | ≤5 мкс | ||||
| Входное / выходное сопротивление | 50 Ом | ||||
| ВЧ-разъёмы | N (розетка) | ||||
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм (-1); 500 × 440 × 187 мм (-2, -2A, -2B); 500 × 440 × 235 мм (-3) |
| Масса | ≤15 кг (-1); ≤25 кг (-2, -2A, -2B); ≤45 кг (-3) |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Питание | −48 В DC или 110/220 В AC, 50/60 Гц (по заказу); резервное, до 4 ч — по заказу (-2A, -2B) |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
| Артикул | Выходная мощность вниз | Диапазоны |
|---|---|---|
| KADAMM REP-A30-1, -2, -2A, -2B, -3 | 30 ± 2 дБм (1 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A33-1, -2, -2A, -2B, -3 | 33 ± 2 дБм (2 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A37-1, -2, -2A, -2B, -3 | 37 ± 2 дБм (5 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A40-1, -2, -2A, -2B, -3 | 40 ± 2 дБм (10 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A43-1, -2, -2A, -2B, -3 | 43 ± 2 дБм (20 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
Пример артикула: KADAMM REP-A40-2B — 40 дБм, 1800 + 2100 МГц. Для -2A / -2B при 43 дБм усиление ≥85 дБ. Усиление 80…95 дБ зависит от исполнения; точное значение и другие сочетания диапазонов — уточняйте у менеджера.
Расширение покрытия сотовой сети и закрытие слепых зон: аэропорты, курортные зоны, тоннели, заводы, карьеры, посёлки; в зданиях — гостиницы, выставочные и торговые центры, подвалы, паркинги.
Репитер КАДАММ REP-A выбранного исполнения. Донорная и сервисные антенны, кабель, модем удалённого управления — по заказу; уточняйте у менеджера.
| Параметр | REP-A | REP-PW | REP-P | REP-PD | REP-D | REP-F | DAS-M |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | ВЧ-репитер, 1–3 диапазона, IP65 | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | оптический репитер, 2 диапазона | оптическая активная DAS, 5 диапазонов |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM REP-A: тип ВЧ-репитер, 1–3 диапазона, IP65. У KADAMM REP-PW: тип беспроводной пикорепитер.
ВЧ-репитер усиливает всю полосу, заданную фильтрами при производстве; цифровой (серия REP-D) выделяет поддиапазоны оператора программно и позволяет перенастроить их на месте. ВЧ-репитер проще и выпускается в двух- и трёхдиапазонных исполнениях.
Развязка донорной и сервисной антенн должна превышать рабочее усиление репитера с запасом; при усилении 80–95 дБ антенны разносят по высоте или ставят за экранирующими конструкциями. Расчёт — по плану объекта.
Артикул для заказа — KADAMM REP-A, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-A могут уточняться без уведомления.
Поставляем KADAMM REP-A — ВЧ-репитеры 2G–5G: 1–3 диапазона, пары 900 + 1800 / 900 + 2100 / 1800 + 2100, 30–43 дБм, IP65 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
