Оптическая активная DAS на пять диапазонов 700 / 900 / 1800 / 2100 / 2600 МГц: главный блок у базовой станции и до 4 выносных блоков по одномодовому волокну до 20 км, 43 дБм на диапазон, выносной блок IP65.

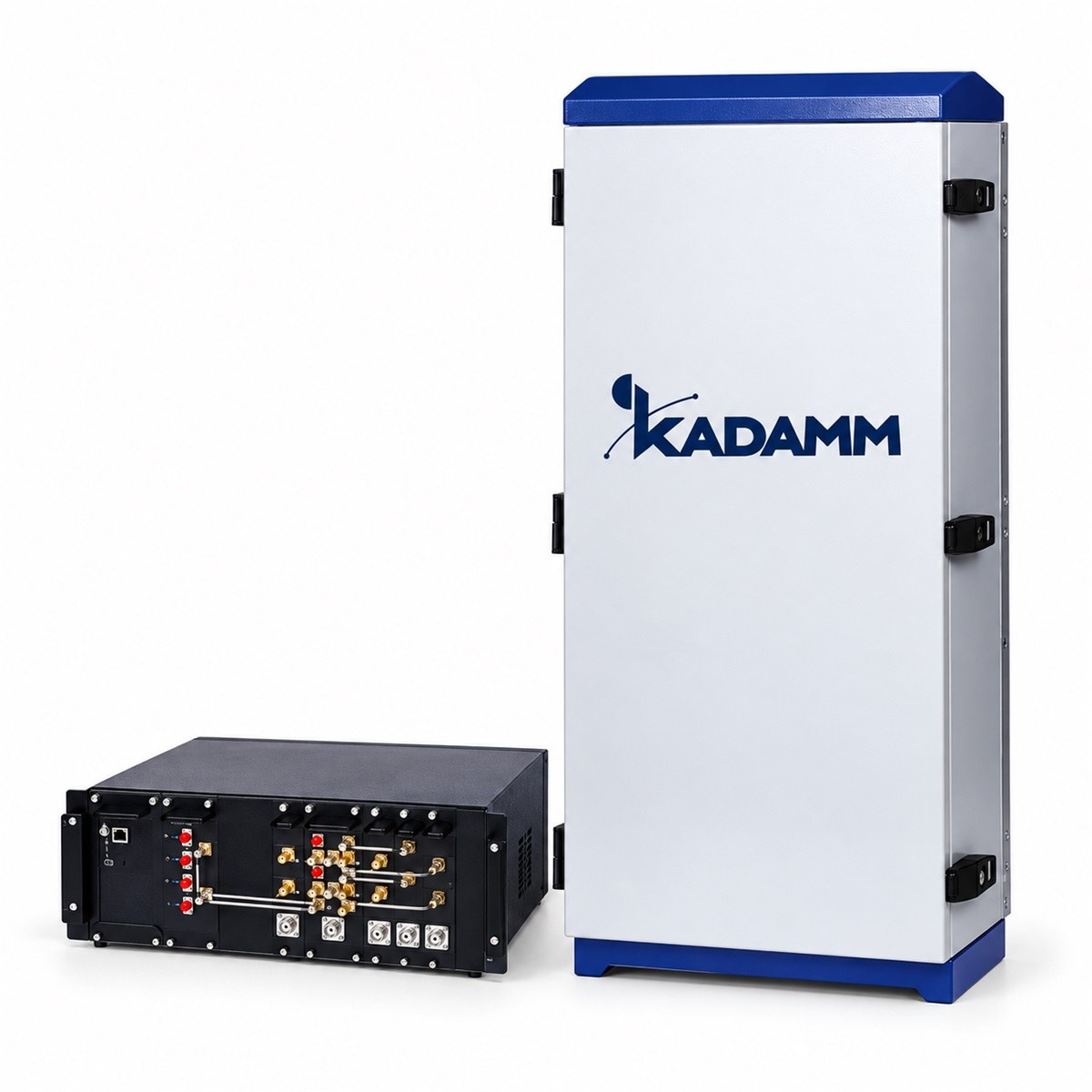

КАДАММ DAS-M43 — многодиапазонная активная распределённая антенная система для операторов, которым нужно обслуживать несколько стандартов в одной зоне: LTE 700, 900, LTE 1800, WCDMA 2100 и LTE 2600. Главный блок (MU) снимает сигналы базовых станций через направленные ответвители, преобразует их в оптический сигнал и передаёт по одномодовому волокну на выносные блоки (RU).
Выносной блок восстанавливает радиосигнал и выдаёт 43 дБм на каждый из пяти диапазонов. Один главный блок обслуживает до четырёх выносных; спектральное уплотнение (WDM) передаёт прямой и обратный каналы, управление и тревоги по одному волокну на расстояние до 20 км. Выносной блок в корпусе IP65 ставится на улице, на опоре или в здании.
| Параметр | Значение |
|---|---|
| Диапазоны | LTE 700, 900, LTE 1800, WCDMA 2100, LTE 2600 |
| Частоты вверх | 703–748, 885–915, 1710–1775, 1920–1980, 2500–2570 МГц |
| Частоты вниз | 758–803, 930–960, 1805–1870, 2110–2170, 2620–2690 МГц |
| Дальность по волокну | ≤20 км |
| Максимальная входная мощность без повреждения | 10 дБм |
| Выходная мощность вниз | 43 ± 2 дБм на диапазон |
| Максимальное усиление (MU + RU) | 55 ± 3 дБ |
| Регулировка усиления | 0–30 дБ, шаг 1 дБ |
| КСВН | ≤1,5 |
| Коэффициент шума при одном RU | ≤5 дБ |
| Неравномерность усиления | ≤±3 дБ |
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц |
| Задержка | ≤5 мкс |
| Входное / выходное сопротивление | 50 Ом |
| ВЧ-разъёмы | главный блок 5 × N (розетка); выносной блок DIN (розетка) |
| Оптические разъёмы | главный блок 4 × FC/APC; выносной блок 1 × LC/UPC |
| Тип волокна | одномодовое |
| Выходная оптическая мощность | 0 ± 3 дБм (1310 нм) / −3 ± 3 дБм (1550 нм) |
| Чувствительность оптического приёмника | −15 дБм |
| Параметр | Значение |
|---|---|
| Габариты | главный блок 483 × 223 × 500 мм; выносной блок 980 × 420 × 230 мм |
| Масса | главный блок ≤10 кг; выносной блок ≤50 кг |
| Исполнение | главный блок — для помещений, IP30; выносной блок — для улицы и помещений, IP65 |
| Питание | 100–240 В AC, 50/60 Гц |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
Многооператорное и многостандартное покрытие удалённых зон по волокну: аэропорты, тоннели, курортные зоны, заводы, карьеры, посёлки, крупные здания.
Главный блок и выносные блоки КАДАММ DAS-M43 под проект (до 4 RU на главный блок). Ответвители, оптические шнуры и сервисные антенны — уточняйте у менеджера.
| Параметр | DAS-M | REP-PW | DAS-P3 | REP-DF4 | DAS-RF5 | DAS-FS5 | FTTR-KIT |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | — | — | — | — | B3 + n78 / n41 | — | — |
| Тип | оптическая активная DAS, 5 диапазонов | беспроводной пикорепитер | микро-DAS, 33 дБм, 80 дБ | цифровой оптический репитер, до 4 диапазонов | оптическая DAS RoF, до 128 RU | перенос частоты DAS под 5G | FTTR, Wi-Fi 6 |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM DAS-M: тип оптическая активная DAS, 5 диапазонов. У KADAMM REP-PW: тип беспроводной пикорепитер.
До четырёх, по одномодовому волокну длиной до 20 км; прямой и обратный каналы и служебные сигналы идут по одному волокну.
Стандартный набор — LTE 700, 900, LTE 1800, WCDMA 2100, LTE 2600; другие сочетания — уточняйте у менеджера.
Артикул для заказа — KADAMM DAS-M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM DAS-M могут уточняться без уведомления.
Поставляем KADAMM DAS-M — многодиапазонная активная DAS 700–2600 МГц: 5 диапазонов, 43 дБм на диапазон, до 4 выносных блоков, до 20 км под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
