Цифровые однодиапазонные репитеры для улицы и помещений: 800 / 900 / 1800 / 2100 / 2600 МГц, 2 поддиапазона 0,2–25 МГц, выходная мощность 30–43 дБм (1–20 Вт), усиление 80–95 дБ, корпус IP65.

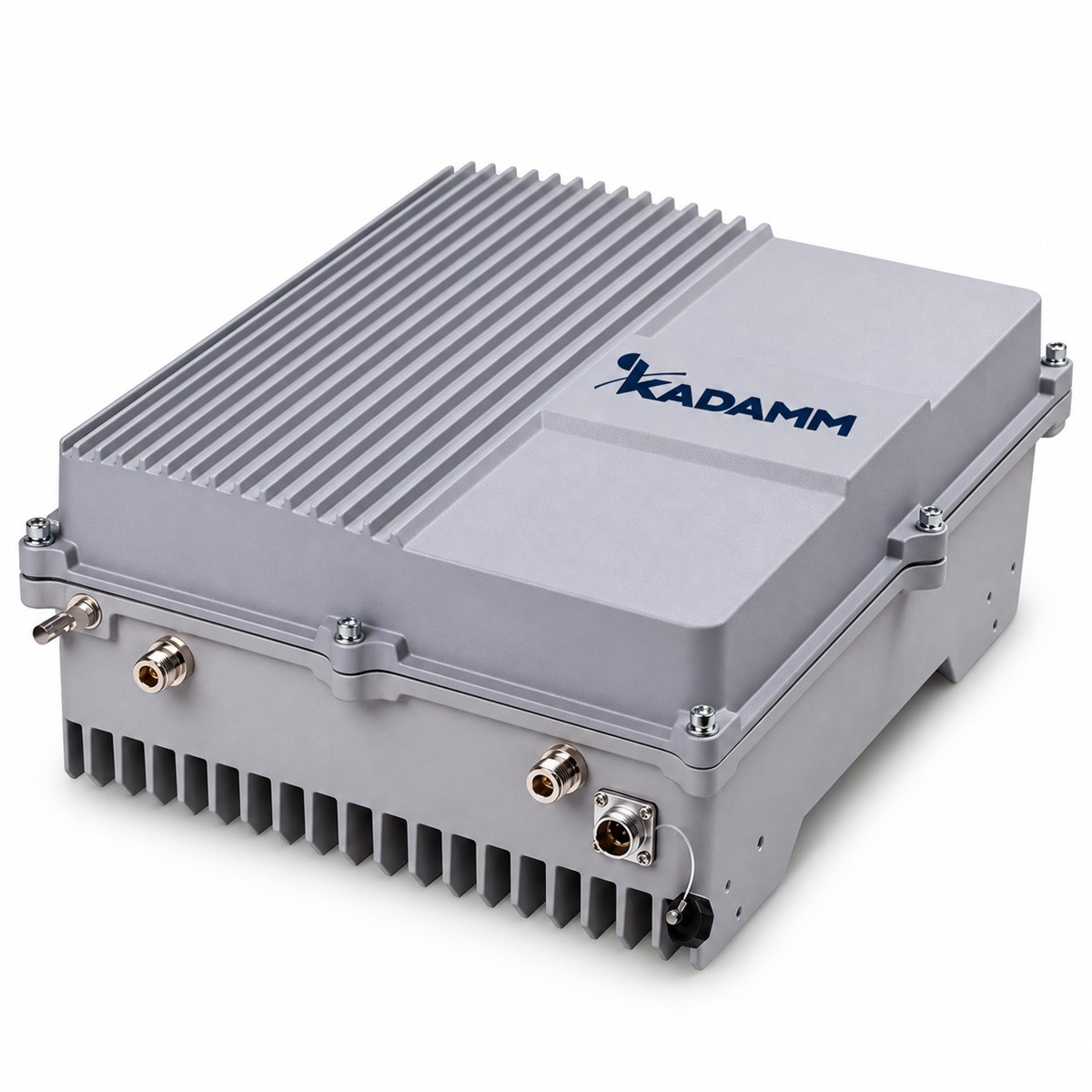

Серия КАДАММ REP-D — цифровые репитеры с регулируемой полосой для расширения покрытия на улице и в зданиях: аэропорты, тоннели, промышленные площадки, посёлки, торговые и выставочные центры, паркинги. Репитер принимает сигнал базовой станции донорной антенной и передаёт его через сервисную антенну в зону слабого покрытия; сигнал абонентов усиливается в обратном направлении.
Программный фильтр выделяет в выбранном диапазоне до двух поддиапазонов шириной 0,2–25 МГц. Выходная мощность вниз — 30, 33, 37, 40 или 43 дБм, вверх — 30 дБм; усиление регулируется от 0 до 31 дБ шагом 1 дБ, автоматическое ограничение уровня держит выход в пределах 2 дБ при росте входного сигнала на 1–20 дБ. Алюминиевый корпус IP65, питание −48 В постоянного тока или 110/220 В переменного.
| Параметр | REP-D30…43-1 | REP-D35-3 |
|---|---|---|
| Диапазон | один по заказу: 800, 900, 1800, 2100 или 2600 МГц | три: LTE 800 + LTE 1800 + UMTS 2100 |
| Частоты, вверх / вниз | 832–862 / 791–821; 880–915 / 925–960; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 2500–2570 / 2620–2690 МГц | 832–862 / 791–821; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170 МГц |
| Рабочая полоса (цифровой фильтр) | 2 поддиапазона, 0,2–25 МГц каждый | 2 поддиапазона по 0,2–25 МГц в каждом диапазоне |
| Выходная мощность вверх | 30 ± 2 дБм | |
| Выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 35 ± 2 дБм на диапазон |
| Максимальное усиление | 80…95 ± 3 дБ по исполнению | 90 ± 3 дБ |
| Регулировка усиления | 0–31 дБ, шаг 1 дБ | |
| Неравномерность усиления | ≤5 дБ (типовая) | ≤3 дБ |
| Автоматическое ограничение уровня | ≤2 дБ при росте входного сигнала на 1–20 дБ | уточняйте у менеджера |
| Максимальная входная мощность без повреждения | 0 дБм | уточняйте у менеджера |
| Модуляционные искажения (EVM, PCDE) | уточняйте у менеджера | по 3GPP TS 36.106 |
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | |
| Коэффициент шума | ≤6 дБ | |
| КСВН | ≤1,5 | |
| Задержка | ≤8 мкс | |
| Входное / выходное сопротивление | 50 Ом | |
| ВЧ-разъёмы | N (розетка) | N (розетка): порт базовой станции и порт абонентов |
| Потребляемая мощность | ≤200 Вт | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм (-1); 200 × 500 × 550 мм, внешний POI (D35-3) |
| Масса | ≤15 кг (-1); ≤40 кг (D35-3) |
| Корпус | -1 — алюминиевый сплав, IP65, улица и помещения; D35-3 — шасси 19", для помещений, IP30 |
| Питание | −48 В DC или 110/220 В AC, 50/60 Гц (по заказу); D35-3 — 220 В AC, 50/60 Гц |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi (D35-3 — RJ-45) |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
| Артикул | Выходная мощность вниз | Диапазон |
|---|---|---|
| KADAMM REP-D30-1 | 30 ± 2 дБм (1 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D33-1 | 33 ± 2 дБм (2 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D37-1 | 37 ± 2 дБм (5 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D40-1 | 40 ± 2 дБм (10 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D43-1 | 43 ± 2 дБм (20 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D35-3 | 35 ± 2 дБм на диапазон | три: 800 + 1800 + 2100 МГц |
Диапазон и поддиапазоны оператора указываются в заказе. Усиление 80…95 дБ зависит от исполнения; точное значение для выбранной мощности — уточняйте у менеджера.
Расширение покрытия и закрытие слепых зон: аэропорты, курортные зоны, тоннели, заводы, карьеры, посёлки; в зданиях — гостиницы, выставочные и торговые центры, подвалы, паркинги.
Репитер КАДАММ REP-D выбранного исполнения. Донорная и сервисные антенны, кабель, модем удалённого управления — по заказу; уточняйте у менеджера.
| Параметр | REP-D | REP-PW | REP-P | REP-PD | REP-A | REP-F | DAS-M |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | цифровой репитер, 1 диапазон, IP65 | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона | оптическая активная DAS, 5 диапазонов |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM REP-D: тип цифровой репитер, 1 диапазон, IP65. У KADAMM REP-PW: тип беспроводной пикорепитер.
Мощность определяется площадью и затуханием зоны покрытия и числом сервисных антенн. 30–33 дБм (1–2 Вт) обычно хватает на здание или небольшой участок, 40–43 дБм (10–20 Вт) — на протяжённые трассы и открытые площадки. Расчёт сделает инженер по плану объекта.
Артикул для заказа — KADAMM REP-D, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-D могут уточняться без уведомления.
Поставляем KADAMM REP-D — цифровые репитеры 2G–5G с регулируемой полосой: 1–3 диапазона, 30–43 дБм, усиление до 95 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
