Микрорепитеры для помещений с донорной и сервисной антеннами: 1–3 диапазона FDD (850, 900, 1800, 2100 МГц) и сочетания с TDD 2600 и 3500 МГц, выходная мощность 17 или 20 дБм, усиление 65 / 70 дБ, мониторинг по заказу.

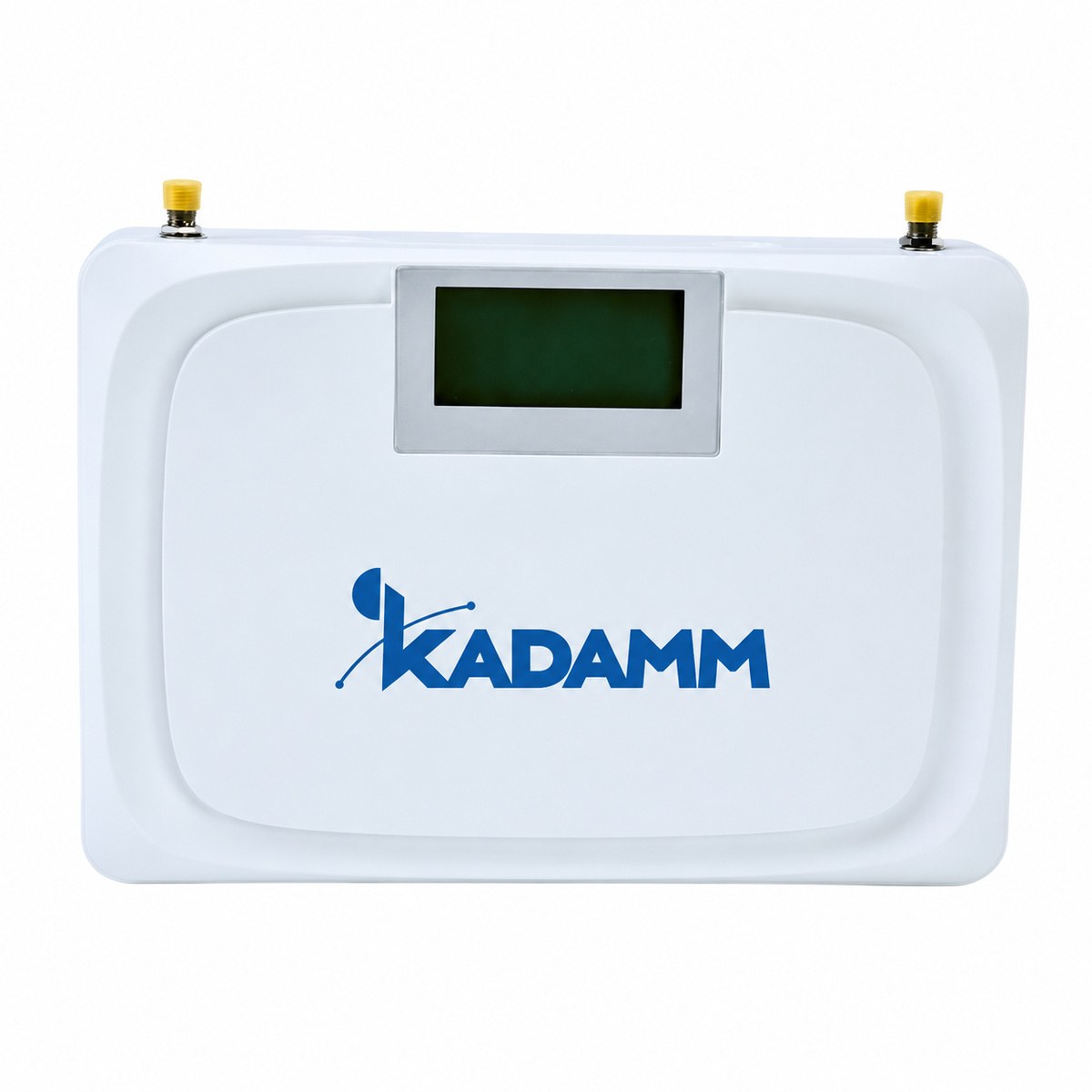

Серия КАДАММ REP-M — микрорепитеры сотовой связи 2G–5G для квартир, офисов, магазинов на первых этажах и небольших залов. Репитер принимает сигнал базовой станции донорной антенной, усиливает его и передаёт в помещение через сервисную антенну; сигнал абонентов усиливается в обратном направлении.
Набор диапазонов у каждого исполнения фиксирован и указан в артикуле: от одного диапазона 850 / 900 / 1800 / 2100 МГц до трёх, в том числе с TDD 2600 (B41) и 3500 МГц (N78) для 5G. Выходная мощность — 17 или 20 дБм, указывается в заказе.
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению, см. таблицу «Исполнения» |
| Частоты диапазонов, вверх / вниз | 2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 850 (B5): 824–849 / 869–894 МГц; 900 (B8): 880–915 / 925–960 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность | 17 или 20 дБм (по заказу) |
| Максимальное усиление | 65 / 70 дБ |
| Цифровой выбор полосы | нет |
| Выбор несущей | нет |
| Мониторинг и управление | по заказу |
| Исполнение 900 + 1800 + 2100 МГц, 17 дБм | вверх / вниз 17 ± 2 дБм; усиление вверх 65 ± 3, вниз 70 ± 3 дБ; АРУ 30 дБ; шум вверх ≤8 дБ; КСВН ≤2,0; неравномерность ≤±4 дБ; задержка ≤3 мкс; EVM ≤8 %; разъёмы SMA (розетка), 50 Ом |
| Параметр | Значение |
|---|---|
| Исполнение | для помещений, IP30 |
| Габариты, масса | REP-M-900/1800/2100-17: 190 × 130 × 40 мм, ≤1 кг; остальные — объём менее 1 л, масса менее 1 кг |
| Питание | внешний адаптер 100–260 В AC (исполнение 17 дБм); ≤20 Вт |
| Местное управление | ЖК-индикатор (исполнение 17 дБм) |
| Рабочая температура | −25…+45 °C (исполнение 17 дБм) |
| Монтаж | настенный |
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM REP-M-850 | 850 МГц | |
| KADAMM REP-M-900 | 900 МГц | |
| KADAMM REP-M-1800 | 1800 МГц | |
| KADAMM REP-M-2100 | 2100 МГц | |
| KADAMM REP-M-900/1800 | 900 + 1800 МГц | |
| KADAMM REP-M-850/1800 | 850 + 1800 МГц | |
| KADAMM REP-M-1800/2600Т | 1800 + 2600 TDD МГц | |
| KADAMM REP-M-1800/2100 | 1800 + 2100 МГц | |
| KADAMM REP-M-1800/3500Т | 1800 + 3500 TDD МГц | |
| KADAMM REP-M-900/1800/2100 | 900 + 1800 + 2100 МГц | |
| KADAMM REP-M-850/1800/2100 | 850 + 1800 + 2100 МГц | |
| KADAMM REP-M-1800/2600Т/3500Т | 1800 + 2600 TDD + 3500 TDD МГц | |
| KADAMM REP-M-1800/2100/3500Т | 1800 + 2100 + 3500 TDD МГц | |
| KADAMM REP-M-900/1800/3500Т | 900 + 1800 + 3500 TDD МГц | |
| KADAMM REP-M-1800/2100/2600Т | 1800 + 2100 + 2600 TDD МГц | |
| KADAMM REP-M-900/1800/2600Т | 900 + 1800 + 2600 TDD МГц | |
| KADAMM REP-M-900/2100/2600Т | 900 + 2100 + 2600 TDD МГц | |
| KADAMM REP-M-900/1800/2100-17 | 900 + 1800 + 2100 МГц | исполнение 17 дБм: 190 × 130 × 40 мм, SMA, с антеннами и кабелем 20 м |
TDD — диапазоны 2600 (B41) и 3500 МГц (N78). Мощность 17 или 20 дБм и полоса оператора — в заказе; габариты исполнений, кроме REP-M-900/1800/2100-17, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM REP-M работает в полосах 824–849 / 869–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц: сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78). Квартиры и частные дома, офисы, магазины на первых этажах, VIP-помещения, небольшие залы со слабым сигналом сотовой сети.
Репитер КАДАММ REP-M выбранного исполнения с адаптером питания. Для REP-M-900/1800/2100-17 — наружная панельная антенна, кабель 20 м и штыревая сервисная антенна. Антенны для остальных исполнений — уточняйте у менеджера.

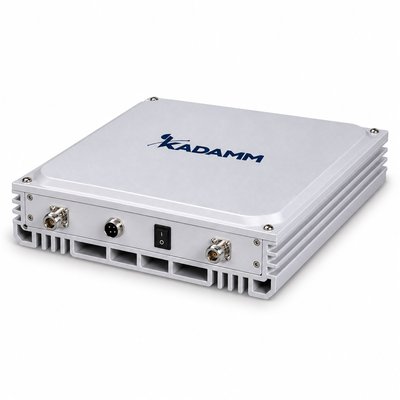

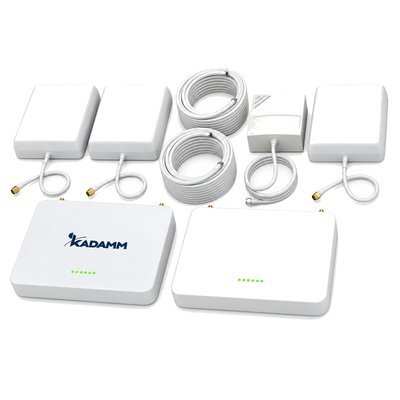

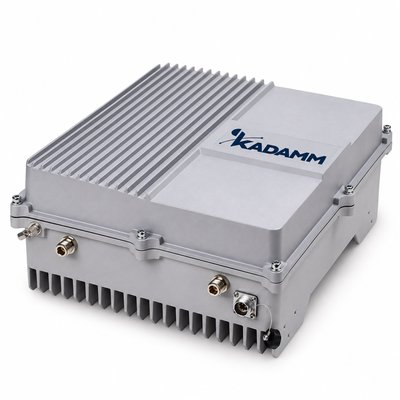

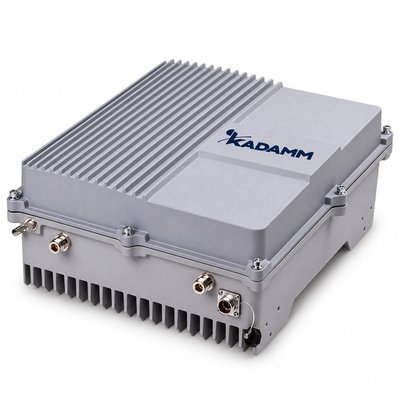

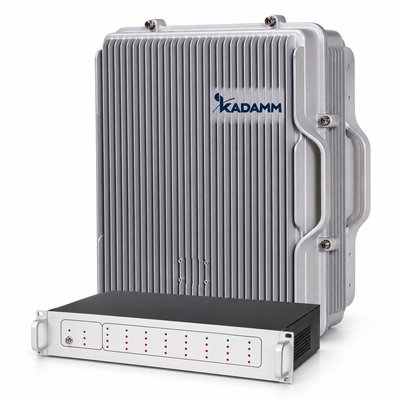

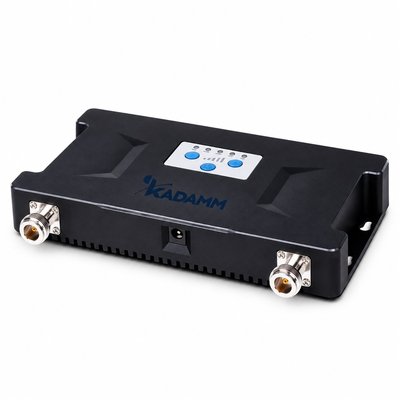

| Параметр | REP-M | REP-PW | REP-P | REP-PD | REP-D | REP-A | REP-F |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 850 / 900 / 1800 / 2100 / 2600 TDD / 3500 TDD МГц | — | — | — | — | — | — |
| Тип | микрорепитер, 1–3 диапазона | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM REP-M — 824–849 / 869–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM REP-M: тип микрорепитер, 1–3 диапазона. У KADAMM REP-PW: тип беспроводной пикорепитер.
По диапазонам операторов на объекте: артикул перечисляет диапазоны в МГц, буква «Т» — TDD. Например, REP-M-900/1800/2100 усиливает 900, 1800 и 2100 МГц.
Артикул для заказа — KADAMM REP-M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-M могут уточняться без уведомления.
Поставляем KADAMM REP-M — микрорепитеры 2G–5G с донорной антенной: 1–3 диапазона FDD и TDD, 17–20 дБм, усиление 65–70 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
