Аналоговые пикорепитеры для помещений: один, два или три диапазона 900 / 1800 / 2100 / 2600 / 3800 МГц и 5G 4800–4900 МГц, выходная мощность 15–20 дБм, усиление 65–70 дБ, АРУ и ручная регулировка не менее 20 дБ, питание от адаптера 100–240 В.

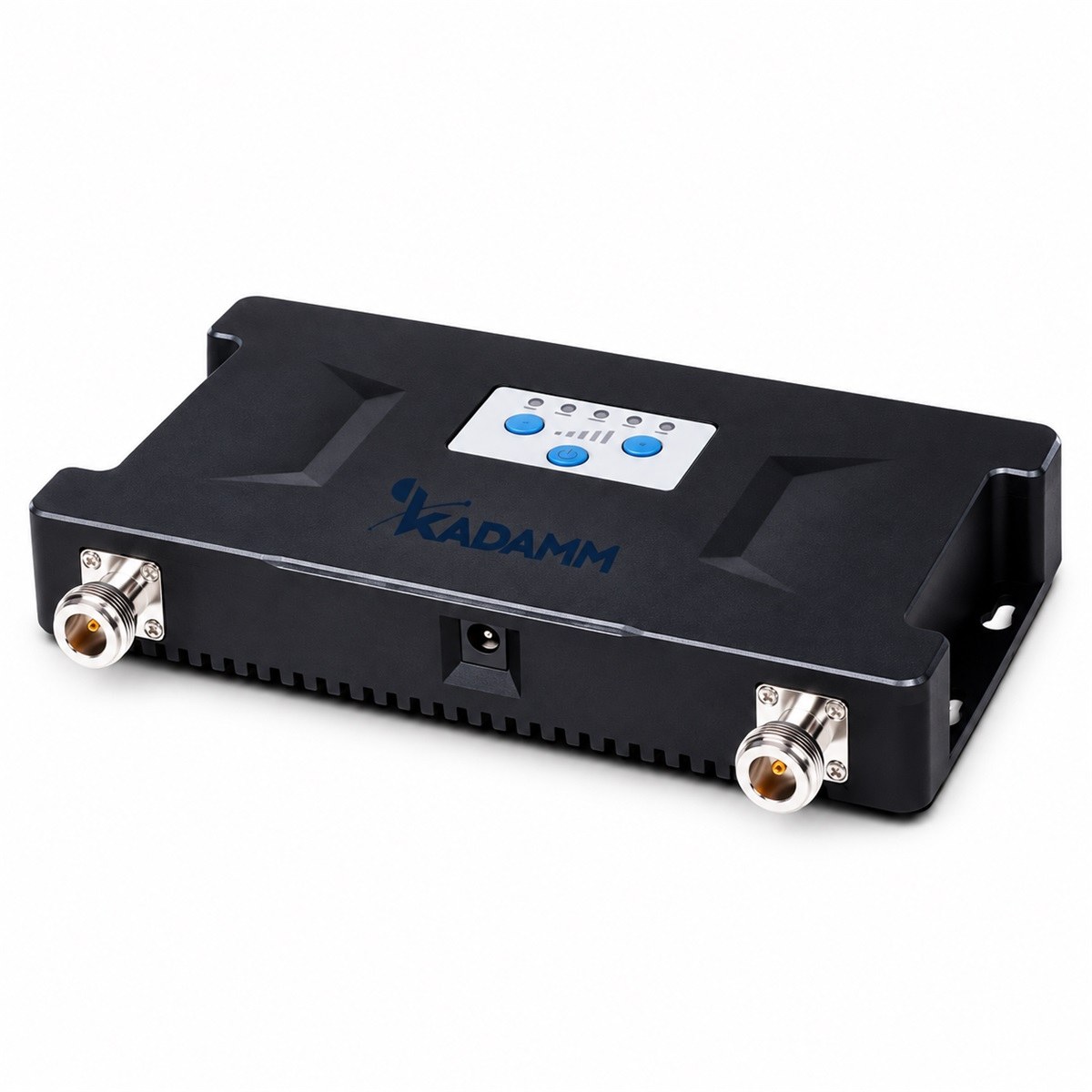

Серия КАДАММ REP-P — пикорепитеры, то есть репитеры сотовой связи для помещений (профессиональные усилители сотовой связи) 2G, 3G, 4G и 5G: офисы, гостиницы, подвалы, паркинги, торговые залы. Репитер принимает сигнал базовой станции донорной антенной, линейно усиливает его и передаёт в помещение через сервисную антенну; сигнал абонентов усиливается в обратном направлении.
Шесть исполнений: однодиапазонные REP-P17-1 и REP-P20-1 (900–3800 МГц, у P20-1 также 5G 4800–4900 МГц TDD), двухдиапазонные REP-P15-2, REP-P15-2A и REP-P20-2, трёхдиапазонный REP-P20-3. Полоса задаётся до производства под частоты оператора; при включении репитер проверяет развязку антенн.
| Параметр | P15-2 | P15-2A | P17-1 | P20-1 | P20-2 | P20-3 |
|---|---|---|---|---|---|---|
| Диапазоны | 1800 + 2100 МГц | 900 + 2100 МГц | один по заказу | один по заказу (в т. ч. 4800–4900 МГц TDD) | 1800 + 2100 МГц | 900 + 1800 + 2100 МГц |
| Частоты, вверх / вниз | 880–915 / 925–960; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 2500–2570 / 2620–2690; 3700–3800 МГц; 4800–4900 МГц TDD (только REP-P20-1); однодиапазонные — один из перечисленных | |||||
| Максимальная выходная мощность | вниз 15 ± 2, вверх 12 ± 2 дБм на диапазон | 15 дБм на диапазон | 17 ± 2 дБм | 20 ± 2 дБм (4800 МГц: вверх 17 ± 2 дБм) | 20 ± 2 дБм на диапазон | 20 ± 2 дБм на диапазон |
| Максимальное усиление | 65 ± 3 дБ | ≥65 дБ | 65 ± 3 дБ | 70 ± 3 дБ | 70 ± 3 дБ | 70 ± 3 дБ |
| Коэффициент шума | ≤8 дБ | ≤8 дБ | ≤6 дБ | ≤6 дБ (4800 МГц: ≤5 дБ) | ≤8 дБ | ≤8 дБ |
| Потребляемая мощность | уточняйте у менеджера | ≤30 Вт | ≤10 Вт | ≤20 Вт | ≤40 Вт | ≤60 Вт |
| Неравномерность в полосе | уточняйте у менеджера | ≤5 дБ (900); ≤3 дБ в 3,84 МГц (2100) | ≤±2 дБ | ≤±2 дБ (4800 МГц: ≤±3 дБ) | ≤±2 дБ | ≤±2 дБ |
| Задержка | ≤1,5 мкс | ≤5 мкс | ≤5 мкс | ≤5 мкс | ≤5 мкс | ≤5 мкс |
| Полоса пропускания | по заказу, задаётся до производства (4800 МГц — 100 МГц) | |||||
| Линейность | P15-2A: EVM ≤12,5 % и PCDE ≤−35 дБ (2100), ИМ3 ≤−40 дБн; P20-1 на 4800 МГц: EVM ≤4,5 % | |||||
| Диапазон АРУ / ручной регулировки | ≥20 дБ | |||||
| Максимальная входная мощность без повреждения | ≤0 дБм (REP-P15-2 — уточняйте у менеджера) | |||||
| КСВН | ≤2 | |||||
| Входное / выходное сопротивление | 50 Ом | |||||
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | |||||
| ВЧ-разъёмы | N (розетка) | |||||
| Параметр | Значение |
|---|---|
| Габариты | по исполнению — см. таблицу «Исполнения» |
| Масса | ≤1 кг (P15-2); ≤7,5 кг (P15-2A); ≤1,5 кг (P17-1); ≤5 кг (P20-1); ≤7,5 кг (P20-2); ≤11 кг (P20-3) |
| Питание | адаптер: вход 100–240 В AC; выход 5 В 5 А (P17-1), 9 В 5 А (P20-1), 9 В 10 А (P15-2A, P20-2, P20-3); P15-2 — выход уточняйте у менеджера |
| Сигнализация | самовозбуждение в канале вверх; проверка развязки антенн при включении (кроме P15-2A) |
| Индикация и монтаж | питание, тревога, состояние; P15-2 — настенный |
| Рабочая температура | −10…+50 °C (REP-P20-1 на 4800 МГц: −10…+45 °C) |
| Относительная влажность | ≤95 % без конденсации |
| Исполнение | для помещений, IP30 |
| Артикул | Диапазоны | Выходная мощность | Усиление | Габариты, мм |
|---|---|---|---|---|
| KADAMM REP-P15-2 | 1800 + 2100 МГц | вниз 15 ± 2, вверх 12 ± 2 дБм | 65 ± 3 дБ | 143 × 31 × 100 |
| KADAMM REP-P15-2A | 900 + 2100 МГц | 15 дБм на диапазон | ≥65 дБ | 318 × 265 × 68 |
| KADAMM REP-P17-1 | один: 900, 1800, 2100, 2600 или 3800 МГц | 17 ± 2 дБм | 65 ± 3 дБ | 184 × 102 × 29 |
| KADAMM REP-P20-1 | один: 900, 1800, 2100, 2600, 3800 или 4800 МГц (TDD 4800–4900) | 20 ± 2 дБм | 70 ± 3 дБ | 188 × 265 × 68 |
| KADAMM REP-P20-2 | 1800 + 2100 МГц | 20 ± 2 дБм на диапазон | 70 ± 3 дБ | 318 × 265 × 68 |
| KADAMM REP-P20-3 | 900 + 1800 + 2100 МГц | 20 ± 2 дБм на диапазон | 70 ± 3 дБ | 318 × 265 × 113 |
Диапазон однодиапазонных исполнений и полосы под частоты оператора указываются в заказе; другие сочетания диапазонов — уточняйте у менеджера.
Усиление сотового сигнала в помещениях со слабым покрытием: офисы, гостиницы, выставочные залы, подвалы, торговые центры, паркинги.
Репитер КАДАММ REP-P выбранного исполнения с адаптером питания. Донорная и сервисные антенны, кабель и делители подбираются под объект — уточняйте у менеджера.
| Параметр | REP-P | REP-PW | REP-PD | REP-D | REP-A | REP-F | DAS-M |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | пикорепитер, 1–3 диапазона | беспроводной пикорепитер | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона | оптическая активная DAS, 5 диапазонов |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM REP-P: тип пикорепитер, 1–3 диапазона. У KADAMM REP-PW: тип беспроводной пикорепитер.
Если оператор работает в одном диапазоне — однодиапазонное REP-P17-1 или REP-P20-1; если нужно усилить и голос, и данные в 1800 и 2100 МГц — REP-P20-2; для трёх диапазонов 900, 1800 и 2100 МГц — REP-P20-3.
Если сервисная антенна «слышит» донорную, репитер возбуждается и мешает базовой станции. Проверка при включении и тревога самовозбуждения защищают сеть оператора.
Артикул для заказа — KADAMM REP-P, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-P могут уточняться без уведомления.
Поставляем KADAMM REP-P — пикорепитеры (репитеры сотовой связи для помещений) 2G–5G: 1–3 диапазона, 15–20 дБм, усиление до 70 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Усилитель сотовой связи (репитер) работает в паре с антеннами: донорская принимает сигнал базовой станции снаружи, внутренние (сервисные) раздают его по помещениям. От антенн зависит, сколько сигнала вообще попадёт в…
