Репитеры (усилители) сотовой связи для квартир, офисов, складов и паркингов: 1–4 диапазона GSM 900, DCS 1800, UMTS 2100, LTE 2600 и др., мощность вниз 20–30 дБм, усиление 60–75 дБ.
KADAMM REP-B — репитер сотовой связи. Основные данные: усиление 60–75 дБ; выходная мощность 20–30 дБм; коэффициент шума не более 4–8 дБ. В карточке 27 исполнений — см. таблицу «Исполнения».
Ретранслятор принимает сигнал базовой станции донорской антенной, усиливает его — усиление 60–75 дБ и излучает его в зону покрытия сервисной антенной; обратный канал от абонентов идёт тем же путём к станции. Выходная мощность — 20–30 дБм определяет, какую зону покроет одна сервисная антенна или распределительная сеть.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление с запасом (обычно 10–15 дБ), иначе ретранслятор самовозбуждается. Развязку набирают разносом антенн, их ориентацией и стенами здания между ними.
Исполнение и обслуживание: питание сеть 100–240 В через адаптер.
| Параметр | Значение |
|---|---|
| Частоты | по исполнению, см. таблицу (вверх / вниз) |
| Мощность вниз | 20–30 дБм (по исполнению) |
| Усиление | 60–75 дБ (по исполнению) |
| Коэффициент шума | ≤4–8 дБ (по исполнению) |
| Побочные излучения | ≤−36 дБм (9 кГц–1 ГГц), ≤−30 дБм (1–12,75 ГГц) |
| КСВН | ≤2–3 (по исполнению) |
| Наработка на отказ | более 50 000 ч |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Монтаж | настенный |
| Питание | сеть 100–240 В через адаптер (по исполнению, см. таблицу) |
| Габариты, масса | по исполнению, см. таблицу |
| Рабочая температура | −10…+55 °C (850/1800/2100) — для остальных уточняйте у менеджера |
| Артикул | Диапазоны (вверх / вниз), МГц | Мощность вверх / вниз, дБм | Усиление вверх / вниз, дБ | Шум, дБ | Питание | Габариты, масса |
|---|---|---|---|---|---|---|
| REP-B-900-23 | 890–915 / 935–960 | — / 23 | 75 | ≤4 | AC 100–240 В, адаптер 5 В / 2,5 А | 157 × 129 × 27 мм; 0,8 кг |
| REP-B-1800-23 | 1710–1785 / 1805–1880 | 23 ± 3 / 23 ± 3 | уточняйте у менеджера | уточняйте у менеджера | AC 110–220 В, адаптер 5 В / 1 А | 143 × 100 × 22 мм; 0,4 кг |
| REP-B-2100-23 | 1920–1980 / 2110–2170 | — / 23 (по заголовку страницы) | уточняйте у менеджера | уточняйте у менеджера | AC 110–220 В, адаптер 5 В / 1 А | 197 × 110 × 25 мм; 0,8 кг |
| REP-B-1800-27 | 1710–1785 / 1805–1880 | 23 ± 2 / 27 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 1 А | 135 × 105 × 26 мм; до 0,8 кг |
| REP-B-2300Т-25 | 2300–2400 (TDD, band 40) | — / 25 | 65 | уточняйте у менеджера | AC 220 В / DC 12 В | уточняйте у менеджера; уточняйте у менеджера |
| REP-B-850/1800-23 | 824–849 и 1710–1785 / 869–894 и 1805–1880 | 23 ± 2 / 23 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 2 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-850/1800-23-2 | 825–835 и 1710–1785 / 870–880 и 1805–1880 | 20 ± 2 / 23 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 1 А | 135 × 105 × 26 мм; до 0,9 кг |
| REP-B-850/1900-23 | 824–849 и 1850–1910 / 869–894 и 1930–1990 | 23 ± 3 / 23 ± 3 | 60 / 65 | ≤4 | AC 100–240 В, адаптер 12 В / 2 А | 235 × 177 × 20 мм; 1,2 кг |
| REP-B-900/1800-23 | 890–915 и 1710–1785 / 935–960 и 1805–1880 | 23 ± 2 / 23 ± 2 | 65 / 70 | уточняйте у менеджера | AC 100–240 В, адаптер 12 В / 3 А | 195 × 180 × 20 мм; 1,4 кг |
| REP-B-900/1800-27 | 890–915 и 1710–1785 / 935–960 и 1805–1880 | 23 ± 2 / 27 ± 2 | 65 / 70 | ≤6 | AC 100–240 В, адаптер 5 В / 2 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-900/1800-27-2 | 890–915 и 1710–1785 / 935–960 и 1805–1880 | 27 ± 2 / 27 ± 2 | 65 / 70 | уточняйте у менеджера | AC 100–240 В, адаптер 12 В / 3 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-900/2100-27 | 890–915 и 1920–1980 / 935–960 и 2110–2170 | 23 ± 2 / 27 ± 2 | 60 / 65 | уточняйте у менеджера | AC 100–240 В, адаптер 5 В / 2 А | 230 × 180 × 20 мм; 1,2 кг |
| REP-B-2100/2600-23 | 1920–1990 и 2500–2570 / 2110–2180 и 2620–2690 | 20 ± 2 / 23 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 1 А | 135 × 105 × 26 мм; до 0,9 кг |
| REP-B-1800/2100-27 | 1710–1785 и 1920–1980 / 1805–1880 и 2110–2170 | 20 ± 2 / 27 ± 2 | 70 / 70 | ≤8 | AC 100–260 В, адаптер | уточняйте у менеджера; до 6 кг |
| REP-B-850/1800/2100-23 | 824–849, 1710–1775, 1920–1980 / 869–894, 1805–1870, 2110–2170 | 23 ± 1 / 23 ± 1 | 65 / 70 | ≤7 | AC 110–220 В, адаптер 9 В / 3 А | 250 × 190 × 22 мм; 1,2 кг |
| REP-B-850/1800/2100-27 | 824–849, 1710–1775, 1920–1980 / 869–894, 1805–1870, 2110–2170 | 22 ± 1 / 27 ± 1 | 65 / 70 | ≤7 | AC 110–220 В, адаптер 9 В / 3 А | 250 × 190 × 22 мм; 1,4 кг |
| REP-B-900/1800/2100-20 | 890–915, 1710–1785, 1920–1980 / 935–960, 1805–1880, 2110–2170 | 20 ± 2 / 20 ± 2 | 60 / 65 | уточняйте у менеджера | AC 100–240 В, адаптер 5 В / 2 А | 200 × 140 × 30 мм; до 1,2 кг |
| REP-B-900/1800/2100-23 | 890–915, 1710–1775, 1920–1980 / 935–960, 1805–1870, 2110–2170 | 21 ± 1 / 23 ± 1 | 65 / 70 | ≤7 | AC 100–240 В, адаптер 12 В / 2 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-900/1800/2100-27 | 890–915, 1710–1775, 1920–1980 / 935–960, 1805–1870, 2110–2170 | 23 ± 3 / 27 ± 3 | 70 / 75 | ≤7 | уточняйте у менеджера | уточняйте у менеджера; 1,4 кг |
| REP-B-900/1800/2100-27-2 | 890–915, 1710–1775, 1920–1980 / 935–960, 1805–1870, 2110–2170 | 27 ± 3 / 27 ± 3 | 70 / 70 | ≤7 | уточняйте у менеджера | 250 × 190 × 22 мм; 1,4 кг |
| REP-B-900/1800/2600-23 | 890–915, 1710–1785, 2500–2570 / 935–960, 1805–1880, 2620–2690 | 20 ± 2 / 23 ± 2 | 65 / 70 | ≤5 | AC 100–240 В, адаптер 12 В / 3 А | уточняйте у менеджера; 1,2 кг |
| REP-B-900/1800/2600-27 | 890–915, 1710–1785, 2500–2570 / 935–960, 1805–1880, 2620–2690 | 23 ± 2 / 27 ± 2 | 70 / 75 | ≤5 | AC 100–240 В, адаптер 12 В / 3 А | уточняйте у менеджера; 1,4 кг |
| REP-B-900/2100/2600-23 | 890–915, 1920–1980, 2500–2570 / 935–960, 2110–2170, 2620–2690 | 20 ± 2 / 23 ± 2 | 70 / 75 | ≤5 | AC 100–260 В, адаптер 12 В / 3 А | уточняйте у менеджера; 1,4 кг |
| REP-B-1800/2100/2600-27 | 1710–1785, 1920–1980, 2500–2570 / 1805–1880, 2110–2170, 2620–2690 | 23 ± 2 / 27 ± 2 | 70 / 75 | ≤5 | AC 100–240 В, адаптер 5 В | уточняйте у менеджера; 1,4 кг |
| REP-B-850/1900/2600-27 | 824–849, 1850–1910, 2500–2570 / 869–894, 1930–1990, 2620–2690 | 23 ± 3 / 27 ± 3 | уточняйте у менеджера | ≤6 | уточняйте у менеджера | 250 × 190 × 22 мм; 1,4 кг |
| REP-B-900/1800/2100/2600-23 | 900, 1800, 2100 и 2600 | — / 23 ± 2 | 65 ± 2 | уточняйте у менеджера | AC 100–240 В, адаптер 5 В / 1 А | уточняйте у менеджера; 1 кг |
| REP-B-1800/2100-30 | 1710–1785 и 1920–1980 / 1805–1880 и 2110–2170 | 17 ± 2 / 30 ± 2 | 70 / 75 | ≤8 | AC 110–240 В, адаптер 12 В / 8 А | 250 × 53 × 320 мм; ≤7 кг |
Частоты, разъёмы и исполнения, не указанные в таблице, — уточняйте у менеджера.
Покрытие зданий, тоннелей, подвалов, паркингов и удалённых объектов, куда сигнал базовой станции доходит слабо: сотовые сети операторов.
Установку ретранслятора в сети сотовой связи согласуют с оператором: ретранслятор работает на его частотах и может создавать помехи базовым станциям. В ведомственных радиосетях частоты и мощность определяет владелец сети.
Частоты. Полосы ретранслятора совпадают с полосами сети.
Мощность. По размеру зоны и числу сервисных антенн.
Развязка. Больше рабочего усиления с запасом — по схеме размещения антенн.

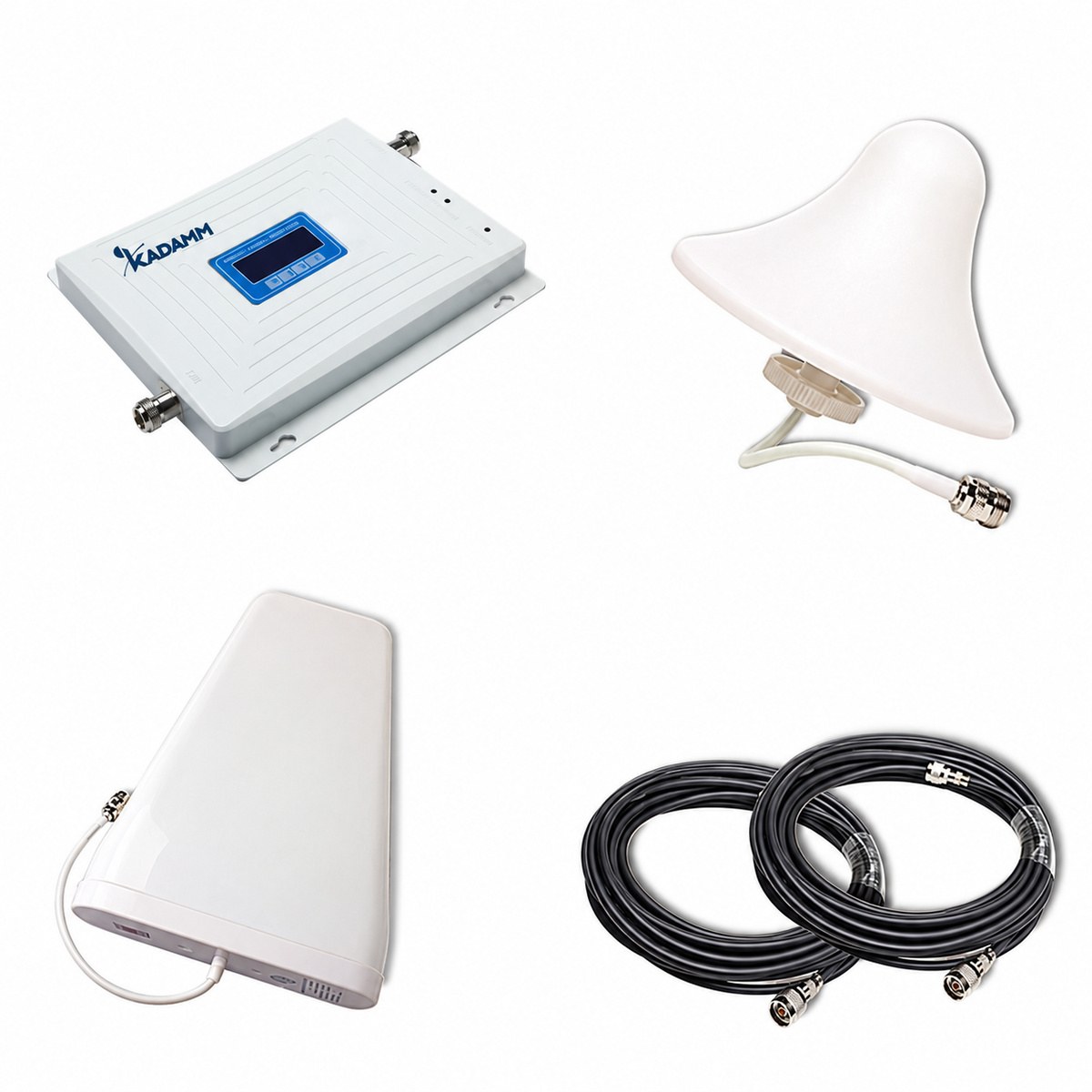

Репитер КАДАММ REP-B выбранного исполнения и сетевой адаптер; комплект антенн и кабеля — уточняйте у менеджера.

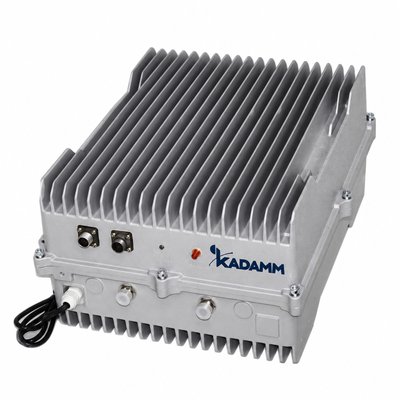

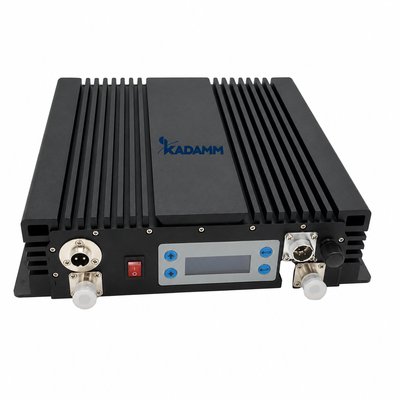

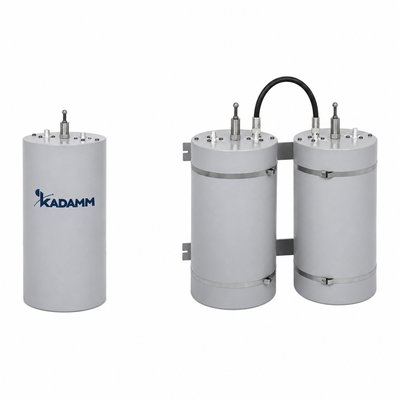

| Параметр | REP-B | ФП-Р | BDA-F | BDA-L | КМ-2-34 | КМ-2-35 | КМ-2-36 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 800–2700 МГц | 118–520 МГц | 87–108 / 380–395 МГц | 136–174 / 340–520 МГц | 698–960 МГц | 2400–2500 МГц | 1710–1830 МГц |
| Тип | Репитеры сотовой связи для помещений серии | Преселекторы резонаторные (полостные фильтры) серии | Волоконно-оптические ретрансляторы радиосвязи серии | Линейные усилители радиосвязи серии | комбайнер | комбайнер | комбайнер |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Развязка между донорской и сервисной антеннами должна превышать рабочее усиление ретранслятора на 10–15 дБ. Её набирают разносом антенн по вертикали и горизонтали, ориентацией «спиной» друг к другу, стенами и перекрытиями здания между ними. Сервисную антенну направляют от донорской, донорскую — на базовую станцию поверх крыши.
После монтажа развязку проверяют: ретранслятор не должен самовозбуждаться на полном усилении. Если развязки не хватает, усиление снижают или меняют расстановку антенн; схему размещения подскажем по планам объекта. Результат проверки развязки фиксируют в паспорте установки вместе с выставленным усилением.
Зону определяют выходная мощность (20–30 дБм), число и расстановка сервисных антенн, потери распределительной сети и стены здания. Одна мощная антенна в большом зале и десяток слабых по этажам дают разную зону при той же мощности. Для точной оценки делают замеры сигнала до установки ретранслятора.
Уровень сигнала на донорской антенне тоже важен: при слабом сигнале ретранслятор выйдет на полную мощность только с большим усилением, а его ограничивает развязка. Расчёт сделаем по замерам сигнала и планам объекта. Для больших объектов выгоднее несколько маломощных антенн, чем одна мощная.
В сотовых сетях — да: ретранслятор работает на частотах оператора, и его установку согласуют с оператором, иначе он может мешать базовым станциям. Самовозбуждающийся или перегруженный ретранслятор создаёт помехи на большой площади. Параметры ретранслятора для согласования берут из его характеристик.
В ведомственных радиосетях частоты, мощность и места установки определяет владелец сети по своему разрешению на частоты. Документы для согласования и параметры ретранслятора подготовим вместе с проектом. Без согласования ретранслятор могут потребовать отключить, если он мешает сети.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM REP-B, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-B могут уточняться без уведомления.
Поставляем Репитеры сотовой связи для помещений серии КАДАММ REP-B — 1–4 диапазона 800–2700 МГц, 20–30 дБм, усиление 60–75 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
