Линейные (магистральные) двунаправленные усилители для кабельных и излучающих сетей радиосвязи: VHF 136–174 МГц на 5 Вт и UHF 340–520 МГц на 10 Вт, усиление 45 дБ.

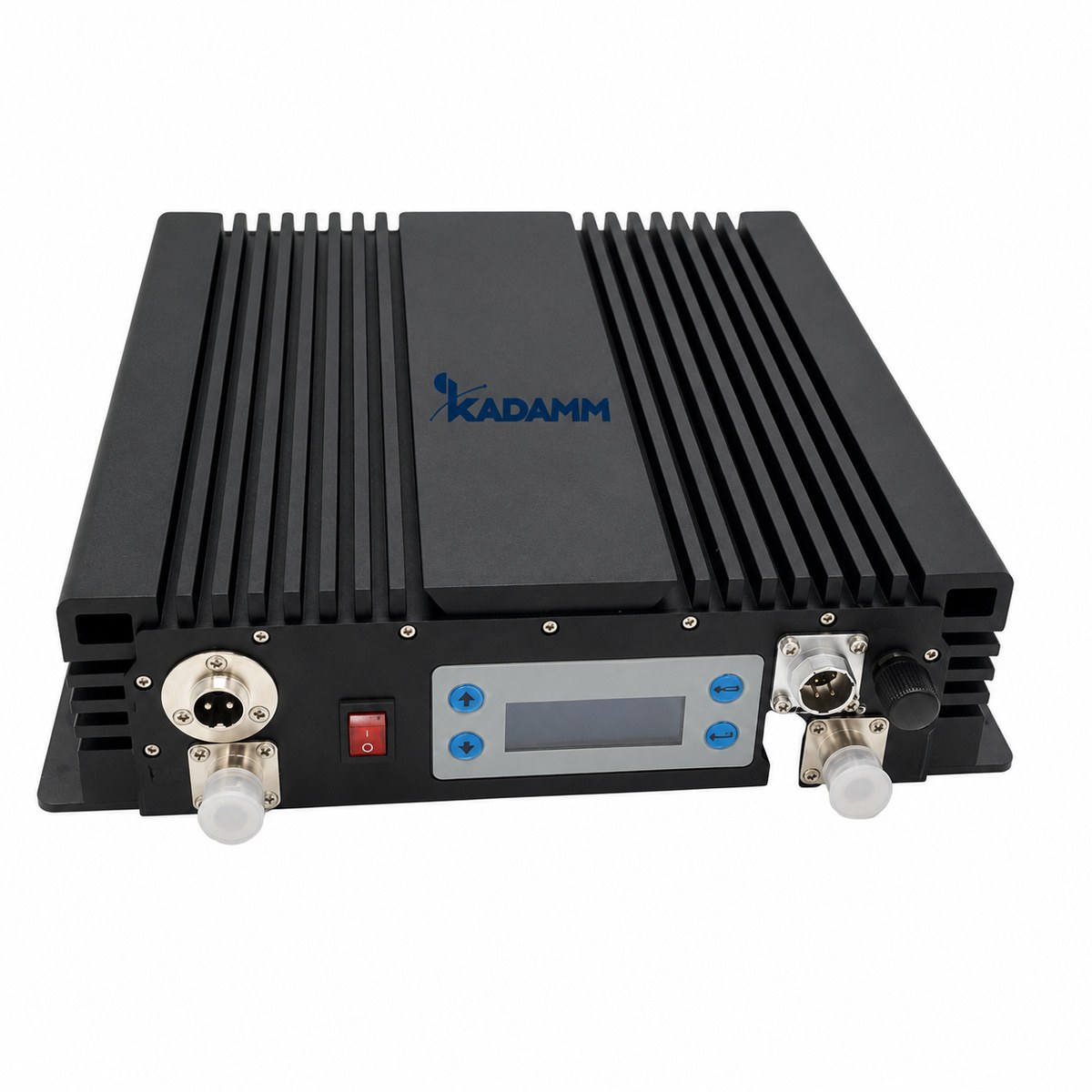

KADAMM BDA-L — усилитель-ретранслятор (BDA) радиосвязи. Основные данные: частоты 136–520 МГц; усиление 45 дБ; коэффициент шума не более 5 дБ; задержка не более 1,5 мкс; исполнение IP55. В карточке 2 исполнения — см. таблицу «Исполнения».
Ретранслятор принимает сигнал базовой станции донорской антенной, усиливает его — усиление 45 дБ и излучает его в зону покрытия сервисной антенной; обратный канал от абонентов идёт тем же путём к станции. Выходная мощность определяет, какую зону покроет одна сервисная антенна или распределительная сеть.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление с запасом (обычно 10–15 дБ), иначе ретранслятор самовозбуждается. Развязку набирают разносом антенн, их ориентацией и стенами здания между ними.
Регулировка усиления (30 дБ, шаг 1 дБ) и автоматическая регулировка уровня удерживают выходную мощность в норме при изменении входного сигнала и защищают от самовозбуждения.
Исполнение и обслуживание: питание AC 100–260 В, 50 Гц; потребление ≤150 Вт; габариты 360 × 330 × 197 мм; масса до 20 кг; рабочая температура −25…+55 °C.
| Параметр | Значение |
|---|---|
| Коэффициент шума вверх | ≤5 дБ |
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Неравномерность в полосе | ≤5 дБ |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Задержка | ≤1,5 мкс |
| Стабильность частоты | ≤0,05 ppm |
| КСВН | ≤1,5 |
| Потребляемая мощность | ≤150 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Питание | AC 100–260 В, 50 Гц |
| Защита корпуса | IP55 |
| Габариты | 360 × 330 × 197 мм |
| Масса | до 20 кг |
| Рабочая температура | −25…+55 °C |
| Наработка на отказ | не менее 50 000 ч |
| Артикул | Диапазон, МГц | Мощность вниз / вверх, дБм | Усиление, дБ | Рабочая полоса |
|---|---|---|---|---|
| BDA-L37-160 | 136–174 (по заказу) | 37 ± 2 / −10 ± 2 | 45 ± 3 | 5 МГц, дуплексный разнос 10 МГц |
| BDA-L40-450 | 340–520 (по заказу) | 40 ± 2 / −10 ± 2 | 45 ± 3 | 5 МГц, дуплексный разнос 10 МГц |
Частоты, разъёмы и исполнения, не указанные в таблице, — уточняйте у менеджера.
Покрытие зданий, тоннелей, подвалов, паркингов и удалённых объектов, куда сигнал базовой станции доходит слабо: служебные радиосети TETRA, DMR и аналоговые УКВ/ДМВ.
Установку ретранслятора в сети сотовой связи согласуют с оператором: ретранслятор работает на его частотах и может создавать помехи базовым станциям. В ведомственных радиосетях частоты и мощность определяет владелец сети.
Частоты. Полосы ретранслятора совпадают с полосами сети.
Мощность. По размеру зоны и числу сервисных антенн.
Развязка. Больше рабочего усиления с запасом — по схеме размещения антенн.
Усилитель КАДАММ BDA-L выбранного исполнения, настроенный на частоты заказа.
| Параметр | BDA-L | ФП-Р | REP-B | BDA-F | КМ-2-34 | КМ-2-35 | КМ-2-36 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 136–174 / 340–520 МГц | 118–520 МГц | 800–2700 МГц | 87–108 / 380–395 МГц | 698–960 МГц | 2400–2500 МГц | 1710–1830 МГц |
| Тип | Линейные усилители радиосвязи серии | Преселекторы резонаторные (полостные фильтры) серии | Репитеры сотовой связи для помещений серии | Волоконно-оптические ретрансляторы радиосвязи серии | комбайнер | комбайнер | комбайнер |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Развязка между донорской и сервисной антеннами должна превышать рабочее усиление ретранслятора на 10–15 дБ. Её набирают разносом антенн по вертикали и горизонтали, ориентацией «спиной» друг к другу, стенами и перекрытиями здания между ними. Сервисную антенну направляют от донорской, донорскую — на базовую станцию поверх крыши.
После монтажа развязку проверяют: ретранслятор не должен самовозбуждаться на полном усилении. Если развязки не хватает, усиление снижают или меняют расстановку антенн; схему размещения подскажем по планам объекта. Результат проверки развязки фиксируют в паспорте установки вместе с выставленным усилением.
Зону определяют выходная мощность, число и расстановка сервисных антенн, потери распределительной сети и стены здания. Одна мощная антенна в большом зале и десяток слабых по этажам дают разную зону при той же мощности. Для точной оценки делают замеры сигнала до установки ретранслятора.
Уровень сигнала на донорской антенне тоже важен: при слабом сигнале ретранслятор выйдет на полную мощность только с большим усилением, а его ограничивает развязка. Расчёт сделаем по замерам сигнала и планам объекта. Для больших объектов выгоднее несколько маломощных антенн, чем одна мощная.
В сотовых сетях — да: ретранслятор работает на частотах оператора, и его установку согласуют с оператором, иначе он может мешать базовым станциям. Самовозбуждающийся или перегруженный ретранслятор создаёт помехи на большой площади. Параметры ретранслятора для согласования берут из его характеристик.
В ведомственных радиосетях частоты, мощность и места установки определяет владелец сети по своему разрешению на частоты. Документы для согласования и параметры ретранслятора подготовим вместе с проектом. Без согласования ретранслятор могут потребовать отключить, если он мешает сети.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM BDA-L, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM BDA-L могут уточняться без уведомления.
