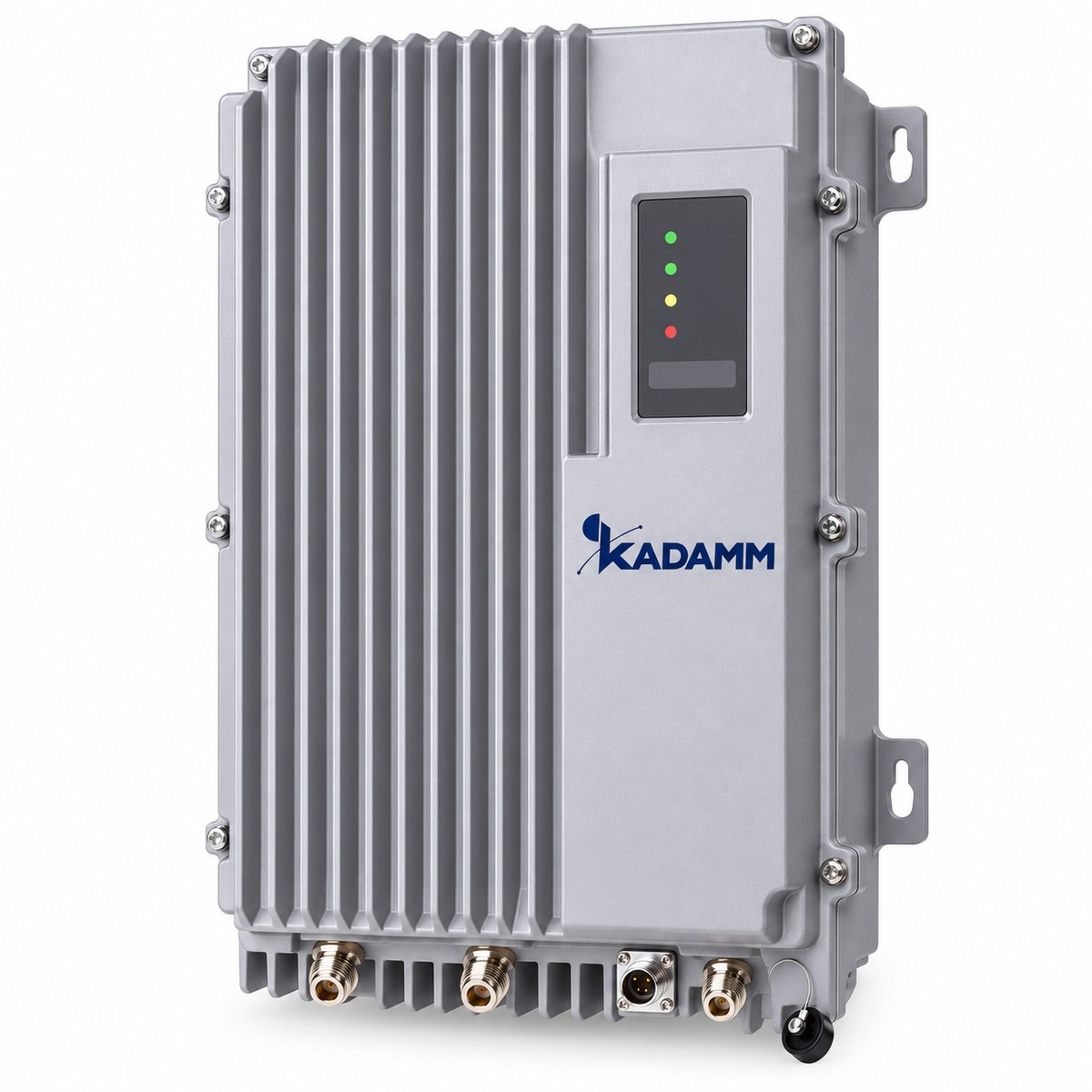

KADAMM BDA-I — ICS-усилители-ретрансляторы TETRA, DMR, UHF с подавлением обратной связи: 8 каналов, 43 дБм, IP65
ICS-усилители-ретрансляторы (BDA) с подавлением обратной связи для сетей TETRA, DMR и UHF: 8 цифровых каналов, подавление не менее 25 дБ, вниз 43 дБм, корпус IP65.
О модели
Серия КАДАММ BDA-I — канальные усилители-ретрансляторы (BDA) для сетей TETRA, DMR и UHF со встроенной системой подавления обратной связи (ICS). Избирательный цифровой канальный фильтр одновременно обрабатывает 8 каналов сети, а подавитель в реальном времени вычитает из донорного тракта сигнал, просочившийся из сервисной антенны, и составляющие многолучёвости.
Диапазон подавления не менее 25 дБ, окно не менее 6 мкс, поэтому рабочее усиление может быть не меньше развязки антенн плюс 10 дБ. BDA-I43-400 — 380–385 / 390–395 или 415–420 / 425–430 МГц по заказу, BDA-I43-450 — UHF 452–457 / 462–467 МГц; выходная мощность вниз 43 дБм. Корпус из алюминиевого сплава IP65.
Ключевые особенности
Технические характеристики
| Параметр | BDA-I43-400 | BDA-I43-450 |
|---|---|---|
| Частоты, вверх / вниз | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) | 452–457 / 462–467 МГц (по заказу) |
| Максимальная выходная мощность вниз | 43 ± 2 дБм | 43 дБм |
| Максимальная выходная мощность вверх | 30 дБм | уточняйте у менеджера |
| Максимальное усиление | 85…95 ± 3 дБ (по заказу) | ≥90 дБ |
| Регулировка усиления | 1–31 дБ, шаг 1 дБ | |
| Максимальное рабочее усиление | не менее развязки антенн + 10 дБ | |
| Число каналов | 8 | |
| Защита от самовозбуждения | система подавления обратной связи (ICS) | |
| Окно подавления обратной связи | ≥6 мкс | |
| Диапазон подавления | ≥25 дБ | |
| КСВН | ≤1,5 | |
| Коэффициент шума | ≤6 дБ | |
| Неравномерность в полосе | ≤3 дБ | |
| Максимальная входная мощность без повреждения | −10 дБм | |
| Побочные излучения | ≤−36 дБм | |
| Интермодуляция 3-го порядка | ≤−45 дБн | ≤−45 дБн/30 кГц при номинальной мощности |
| Задержка | ≤8 мкс | |
| Входное / выходное сопротивление | 50 Ом | |
| ВЧ-разъёмы | N (розетка) | |
| Потребляемая мощность | уточняйте у менеджера | |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм |
| Масса | 15 кг |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Питание | 110 или 220 В AC, 50/60 Гц (I43-450 — 220 В AC) |
| Резервное питание | I43-450 — по заказу, до 4 ч |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi (I43-450 — через порт USB) |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления (I43-450 — через модем GSM) |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
Исполнения
| Артикул | Мощность вниз | Усиление | Частоты, вверх / вниз |
|---|---|---|---|
| KADAMM BDA-I43-400 | 43 ± 2 дБм | 85…95 ± 3 дБ | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-I43-450 | 43 дБм | ≥90 дБ | 452–457 / 462–467 МГц (UHF) |
Частоты и номера каналов сети указываются в заказе. Исполнения с меньшей мощностью (30–40 дБм) — уточняйте у менеджера.
Стандарты и протоколы
Применение
Покрытие сетями TETRA, DMR и UHF объектов, где донорную и сервисную антенны нельзя развести далеко: одиночные здания с антеннами на одной кровле, порталы тоннелей, промышленные площадки; сети с соседними каналами других операторов радиосвязи.
Комплект поставки
Усилитель-ретранслятор КАДАММ BDA-I выбранного исполнения. Антенны, кабель, модем удалённого управления, резервное питание — по заказу; уточняйте у менеджера.
Сравнение активного оборудования KADAMM
| Параметр | BDA-I | BDA-R | BDA-P | REP-PW | FTTR-KIT | NMS-RAN | SEGW-RAN |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | ICS BDA, 8 каналов, IP65 | полосовой BDA, TETRA / DMR / UHF, IP65 | пико-BDA для помещений | беспроводной пикорепитер | FTTR, Wi-Fi 6 | система управления сетью RAN | шлюз безопасности RAN |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
У KADAMM BDA-I: тип ICS BDA, 8 каналов, IP65. У KADAMM BDA-R: тип полосовой BDA, TETRA / DMR / UHF, IP65.
Когда в полосе работают чужие сети: полосовой BDA-R усиливает всё в полосе фильтра, канальный BDA-I — только 8 заданных каналов. Подавление обратной связи дополнительно позволяет ставить антенны ближе друг к другу.
Артикул для заказа — KADAMM BDA-I, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM BDA-I могут уточняться без уведомления.
