Как BDA покрывает здание и тоннель

BDA ставят между донорной антенной, направленной на базовую станцию сети радиосвязи, и распределительной системой объекта: сервисными антеннами в помещениях или излучающим кабелем в тоннеле. Сигнал вниз (от базовой станции к рациям) и вверх (от раций к базовой станции) усиливается одновременно, в полном дуплексе.

базовая станцияTETRA / DMRтоннель или подземный уровеньдонорная антеннаBDAизлучающий кабель или сервисные антенныразвязка донорной исервисных антеннбольше усиления BDA
BDA принимает сигнал базовой станции донорной антенной у портала и раздаёт его по тоннелю или зданию через излучающий кабель или сервисные антенны; сигнал радиостанций усиливается обратно.

Как и у сотового репитера, донорная и сервисные антенны связаны через эфир. Развязка между ними должна быть больше рабочего усиления с запасом, иначе усилитель самовозбуждается и создаёт помехи базовой станции. В тоннеле развязку даёт сам портал и грунт; в здании антенны разносят между кровлей и подземными этажами.

BDA и ретранслятор: в чём разница

Ретранслятор (стационарная радиостанция в режиме повтора) принимает сигнал на одной частоте, демодулирует его и передаёт на другой. Он создаёт новую зону и нуждается в паре частот, дуплексере и месте в частотном плане сети. BDA ничего не демодулирует: он линейно усиливает всё, что пришло в его полосу, и продлевает покрытие той базовой станции, на которую смотрит донорная антенна.

BDA (усилитель-ретранслятор)вниз f1вниз f1линейное усилениечастоты те же, что у сетине демодулирует, задержка до 5–8 мксчастотный план не меняетсяРетрансляторприём f1передача f2демодуляция и повторпередаёт на другой частотенужен дуплексер и разнос частотнужна пара частот в плане
BDA продлевает существующую сеть внутрь здания или тоннеля на её же частотах. Ретранслятор создаёт новую зону со своей парой частот.
BDAРетранслятор
Частотыте же, что у сетиприём и передача на разных частотах
Частотный планне меняетсянужна пара частот
Задачапокрыть объект внутри зоны сетисоздать или расширить зону сети
Работа с TETRA и DMRпрозрачно для протоколазависит от стандарта и оборудования
Что нужнодонорный сигнал и развязкаантенна, дуплексер, разнос частот

Если на объекте нет сигнала сети и его нужно создать с нуля — нужен ретранслятор; о выборе дуплексера для него — в статье о дуплексере для ретранслятора. Если сеть есть снаружи, а внутри связь пропадает, — BDA.

Полосы TETRA, DMR, UHF и VHF

СетьПолоса, вверх / внизСерии KADAMM
TETRA, DMR 400380–385 / 390–395 МГцKADAMM BDA-R, KADAMM BDA-I, KADAMM BDA-P
TETRA, DMR 400415–420 / 425–430 МГцKADAMM BDA-R, KADAMM BDA-I, KADAMM BDA-P
UHF452–457 / 462–467 МГцKADAMM BDA-R, KADAMM BDA-I, KADAMM BDA-P
VHF138–225 МГц, разнос 10 МГцKADAMM BDA-P (BDA-P20-160)
VHF + UHF136–146 / 164–174 и 452–457 / 462–467 МГцKADAMM BDA-P (BDA-P27-160/450)

Точные частоты сети указывают в заказе: полоса задаётся фильтром при производстве. О выборе антенн для этих диапазонов — в статье об антеннах УКВ для TETRA и DMR.

Полосовой фильтр: что именно усиливается

Полосовой BDA усиливает всё, что попало в полосу его фильтра. У KADAMM BDA-R это ПАВ-фильтр шириной от 1 до 15 МГц, задаётся до производства. Полоса должна охватить все рабочие каналы сети на объекте и не захватывать соседние сети: для TETRA и DMR обычно 1–5 МГц. Слишком широкий фильтр усилит чужие сети и шум, слишком узкий — отрежет часть своих каналов.

Канальный BDA

Если в полосе работают чужие сети, полосовой фильтр их не отделит. Канальный KADAMM BDA-I обрабатывает цифровым фильтром только 8 заданных каналов своей сети, мощность вниз 43 дБм, усиление 85–95 дБ по заказу.

Подавление обратной связи (ICS)

На одиночном здании с антеннами на одной кровле или на портале тоннеля донорную и сервисную антенны далеко не разнести. Подавитель обратной связи KADAMM BDA-I в реальном времени вычитает из донорного тракта сигнал, просочившийся из сервисной антенны: диапазон подавления не менее 25 дБ, окно не менее 6 мкс. Рабочее усиление может быть не меньше развязки антенн плюс 10 дБ.

Тоннели и подземные объекты

В тоннеле сигнал раздают излучающим кабелем вдоль свода или направленными антеннами вдоль оси. Мощность нужна большая: KADAMM BDA-R выпускается на 30, 33, 37, 40 и 43 дБм вниз (1–20 Вт), усиление 85–90 дБ, коэффициент шума не более 5 дБ, корпус IP65. Мачтовое исполнение BDA-R43-420 для TETRA 415–420 / 425–430 МГц — 43 дБм, усиление 90 дБ, монтаж на опору. Для длинных тоннелей BDA ставят каскадом через участки; расчёт — по плану объекта. Излучающий кабель — уточняйте у менеджера.

Удалённое управление BDA-R и BDA-I по заказу: модем 3G/4G, тревоги двери, температуры, питания и КСВН, контроль мощности и усиления. Для тоннеля, куда трудно попасть, это обязательная часть проекта.

Как оценить усиление и развязку

Рабочее усиление BDA подбирают так, чтобы сигнал базовой станции на донорной антенне, усиленный усилителем, дал на выходе не больше номинальной мощности: при сильном доноре усиление снижают регулировкой 1–31 дБ шагом 1 дБ. Затем проверяют развязку: она должна быть больше рабочего усиления с запасом. Пример: при усилении 80 дБ развязка нужна не менее 95 дБ.

  • в здании развязку дают кровля и перекрытия между донорной антенной на крыше и сервисными в подвале;
  • в тоннеле — портал и грунт; донорную антенну ставят снаружи и направляют от тоннеля на базовую станцию;
  • если развязки не хватает — разнос антенн, более направленная донорная антенна или канальный BDA-I с подавлением обратной связи.

Сигнал вверх, от раций к базовой станции, тоже усиливается, и BDA добавляет к нему свой шум. Поэтому у полосового BDA-R коэффициент шума не более 5 дБ, у пико-BDA и BDA-I — не более 6 дБ: чем он ниже, тем меньше BDA ухудшает приём базовой станции.

Помещения: пико-BDA

Для этажа, подвала или склада хватает KADAMM BDA-P: 20–27 дБм, усиление 65–70 дБ, АРУ не менее 20 дБ, два порта N, питание от адаптера 100–240 В, проверка развязки при включении (кроме исполнения P27-160/450). Это единственная серия с исполнениями VHF.

Антенны для BDA

ГдеАнтеннаПараметры
Донорная, TETRA 380–395 МГцKADAMM APVT-380395-1210512 дБи, 105°
Донорная, 380–500 МГцKADAMM APVT-3850-116511,5 дБи, 1 порт
Сервисная потолочнаяKADAMM AO-3852V3RF380–520 МГц, 2–3,5 дБи
Сервисная потолочнаяKADAMM I-ATO1-350/600350–600 МГц, 2 дБи

Все потолочные антенны TETRA и UHF — в разделе внутренних потолочных антенн, направленные — в разделе панельных антенн.

Как выбрать BDA: таблица подбора

ОбъектСерияМощность вниз
Этаж, подвал, склад; VHF или UHFKADAMM BDA-P20–27 дБм
Здание, паркинг, шахтаKADAMM BDA-R30–43 дБм
Тоннель, протяжённый объектKADAMM BDA-R, BDA-R43-42043 дБм
Чужие сети в полосе, антенны близкоKADAMM BDA-I43 дБм

Частые ошибки

  • Ретранслятор там, где нужен BDA. Лишняя пара частот и перестройка сети.
  • Широкий фильтр «с запасом». Усиливаются чужие сети и шум.
  • Антенны рядом без ICS. Самовозбуждение и помехи базовой станции.
  • Нет удалённого контроля в тоннеле. Отказ обнаруживают слишком поздно.

Модели

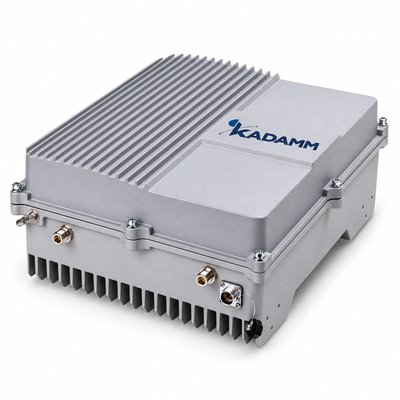

KADAMM BDA-R
KADAMM BDA-R
Полосовой BDA TETRA, DMR, UHF
30–43 дБм, до 90 дБ, IP65.
Открыть карточку

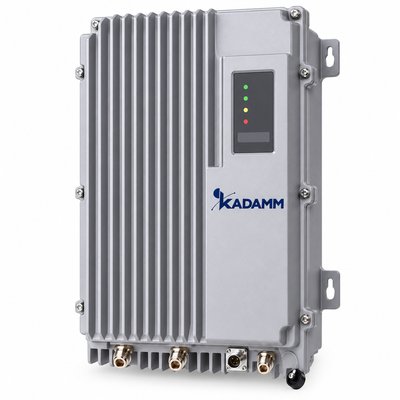

KADAMM BDA-I
KADAMM BDA-I
Канальный BDA с ICS
8 каналов, 43 дБм, подавление 25 дБ.
Открыть карточку

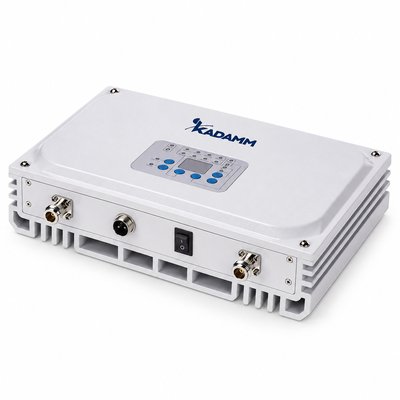

KADAMM BDA-P
KADAMM BDA-P
Пико-BDA для помещений
VHF и UHF, 20–27 дБм.
Открыть карточку

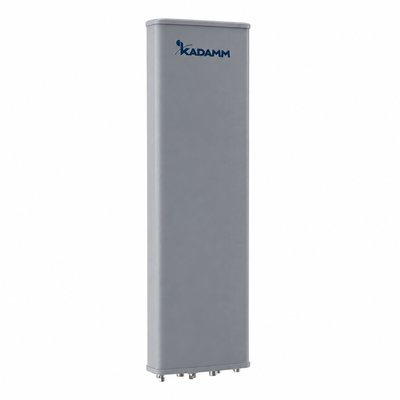

KADAMM APVT-380395-12105
KADAMM APVT-380395-12105
Донорная панель TETRA
380–395 МГц, 12 дБи.
Открыть карточку

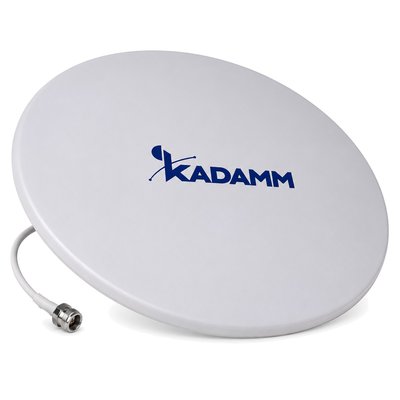

KADAMM AO-3852V3RF
