KADAMM APVT-3850-1165 — направленная панельная антенна VHF/UHF 380–500 МГц, 11,5 дБи, 1 порт

Подойдёт, если диапазоны репитера лежат в полосе 380–500 МГц. Донорскую панель направляют на базовую станцию, сервисную — в зону покрытия; главное условие — развязка между ними больше усиления репитера, иначе он возбуждается. Донорскую антенну направляют на ту базовую станцию, которая обслуживает объект, а не на ближайшую.

Развязку набирают разносом антенн по вертикали, ориентацией «спиной» друг к другу и стенами здания между ними, а отношение вперёд/назад панели (не менее 18–22 дБ) помогает. Пришлите схему объекта и модель репитера — подскажем расстановку. После установки развязку проверяют замером: репитер должен работать без самовозбуждения на полном усилении.

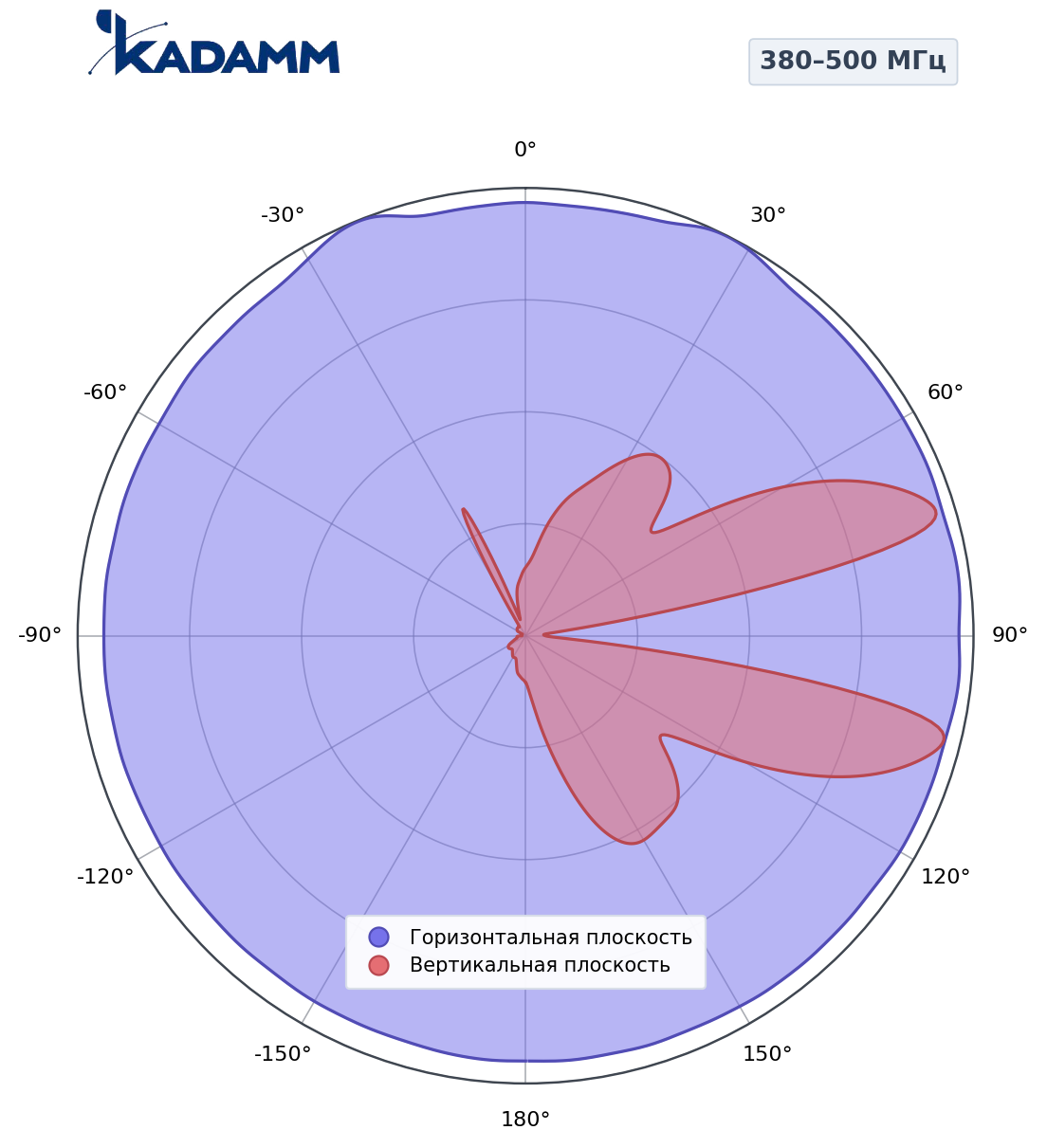

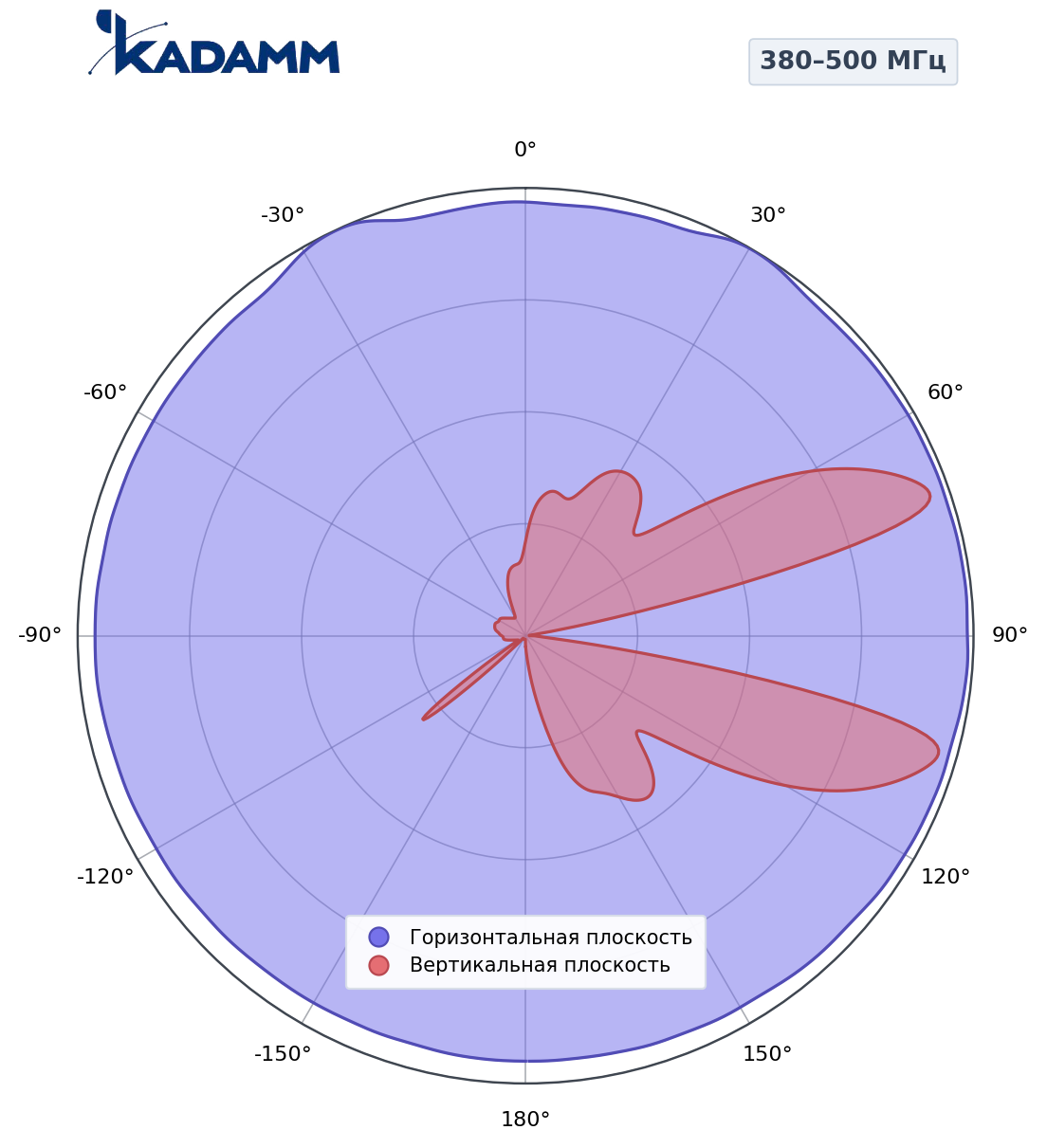

Ширину зоны задаёт луч 74°: на расстоянии 1 км это полоса около 1507 м. Дальность зависит от мощности, высоты установки, рельефа и чувствительности абонентских устройств, а не только от усиления антенны. Для точной оценки учитывают и высоту установки: чем выше панель, тем дальше уходит граница зоны.

Если зона шире луча, ставят две–три панели под разными азимутами или берут модель с более широким лучом. Пришлите карту зоны и точку установки — посчитаем покрытие и подберём панель KADAMM. Расчёт учитывает и соседние сети в той же полосе, чтобы новая зона им не мешала.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 380–500 МГц. Внутри полосы согласование нормировано целиком (КСВН менее 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.

Разъём антенны — 1×7-16 DIN; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Пришлите длину трассы — подберём кабельную сборку KADAMM с разъёмами. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — Ø50–Ø115 мм; масса — 11 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
