Направленная панельная антенна с вертикальной поляризацией для сетей VHF/UHF и LTE-450: 380–500 МГц, 2 порта.

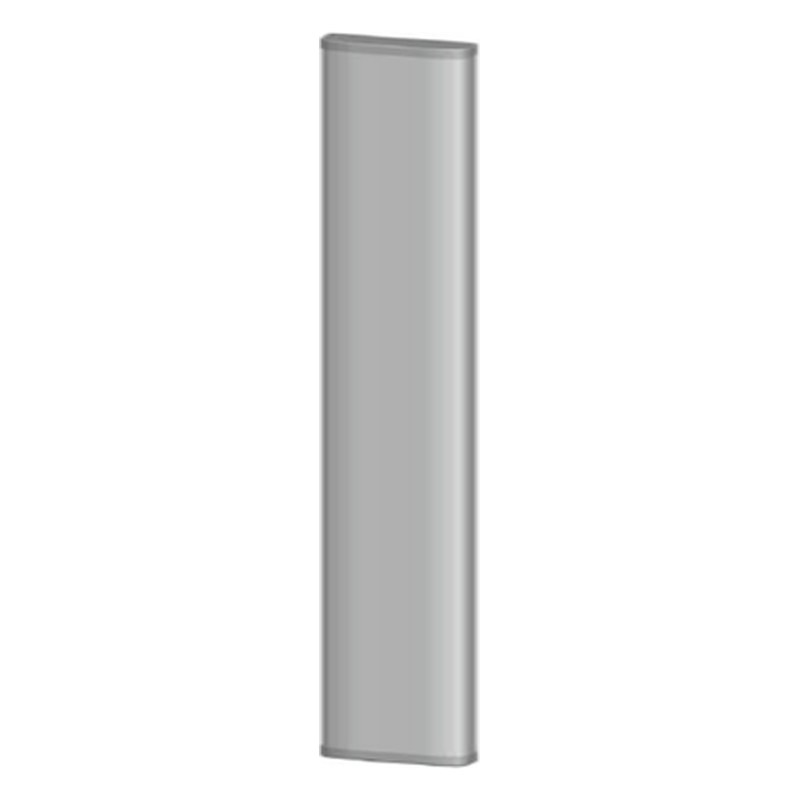

Антенна КАДАММ APXXT-3850-1365 — направленная панельная антенна с вертикальной поляризацией для сетей VHF/UHF и LTE-450: одной излучающей системой 380–500 МГц, 2 портами. Рабочие полосы перекрывают LTE-450 (диапазоны 3GPP B31), возможно MIMO 2×2.
Коэффициент усиления 13–13,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 68–72°, в вертикальной 26–28°. Габариты 1600 × 450 × 145 мм, масса 18 кг. КСВН не более 1,5.
Характеристики приведены по предварительной редакции технического описания: перед заказом уточняйте значения у менеджера.
| Параметр | 380–450 МГц | 450–500 МГц |
|---|---|---|
| Диапазон частот | 380–500 МГц | |
| Коэффициент усиления, дБи | 13 | 13,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 5° | 68 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28 ± 2° | 26 ± 2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Подавление первого бокового лепестка, дБ | 15 | |
| Поляризация | ±45° | |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥25 | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |
| Грозозащита | Заземление по постоянному току | |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1600 × 450 × 145 мм |
| Размеры упаковки | 1830 × 530 × 255 мм |
| Масса антенны | 18 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Секторы базовых станций TETRA, DMR и LTE-450, ретрансляторы, покрытие вытянутых объектов и линии «точка–многоточка»; всепогодный радом, крепление на трубу (LTE-450).
Антенна КАДАММ APXXT-3850-1365, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXXT-3850-1365 | K801172715 | K801172718 | K801172720 | K801172721s | K801182015 |
|---|---|---|---|---|---|---|
| Фото | — |  |  |  |  |  |
| Диапазон частот | 380–500 МГц | 1710–2690 МГц | 1710–2690 МГц | 1710–2690 МГц | 1710–2690 МГц | 1710–2170 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 65° | 33° | 65° |
| Коэффициент усиления | 13,5 дБи | 15 дБи | 18 дБи | 19,5 дБи | 20,5 дБи | 14,5 дБи |
| Электрический наклон | 0°, фикс. | 2–14°, RET | 2–12°, RET | 2–8°, RET | 2–12°, RET | 2–14°, RET |
| Тип | направленная панельная антенна VHF/UHF | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Директорная антенна оптимизирована под узкую полосу: она даёт максимальное усиление на заданном диапазоне, но за его пределами характеристики быстро ухудшаются. Логопериодическая перекрывает полосу в несколько октав с почти постоянной диаграммой, ценой меньшего усиления. Первую берут под один диапазон оператора, вторую — когда репитер или измерительная система работают сразу в нескольких.
Когда требуется максимальное усиление на линии «точка–точка»: рефлектор фокусирует энергию в узкий луч шириной 10–20°. Сетчатое исполнение снижает ветровую нагрузку по сравнению со сплошным зеркалом, что важно на высоких мачтах.
Поляризация приёмной и передающей антенн должна совпадать: при вертикальной поляризации элементы направляют вертикально. Рассогласование на 90° даёт потери до 20 дБ и более, то есть связь фактически пропадает.
Отношение уровня излучения в главном направлении к излучению назад (front-to-back ratio). Чем он выше, тем меньше антенна принимает помехи с тыла и тем лучше развязка между донорской и сервисной антеннами репитера.
Антенны с заземлением по постоянному току (DC Ground) отводят статику на мачту, но грозоразрядник на фидере у ввода в здание и заземление мачты по ПУЭ остаются обязательными.
Панель излучает в сектор, а не по кругу: за счёт этого усиление выше и меньше помех с тыла. Для кругового покрытия площадки ставят несколько панелей по азимутам, для одного направления — одну.
Артикул для заказа: KADAMM APXXT-3850-1365. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM APXXT-3850-1365 — направленная панельная антенна VHF/UHF 380–500 МГц, 13,5 дБи, 2 порта от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
