Направленная панельная антенна с поляризацией ±45° для сетей VHF/UHF и LTE-450: 450–520 МГц, 2 порта.
Коротко: KADAMM K802454715 — 450–470 МГц, 2 порта, длина 2080 мм, масса 26 кг, усиление 14,5 дБи. От ближайшей модели KADAMM APX-0710-1765IR отличается так: другой набор диапазонов: 450–470 МГц против 698–960 МГц; тяжелее на 11,5 кг (26 против 14,5 кг).
KADAMM K802454715 — направленная панельная антенна на полосу 450–520 МГц. Основные данные: усиление 14 дБи; луч по горизонтали 68°; по вертикали 16°; отношение вперёд/назад не менее 20 дБ; поляризация ±45°; входов 2.
Внутри плоского радома — излучатели над металлическим рефлектором. Рефлектор отражает излучение вперёд, поэтому панель работает на один сектор перед собой, а за ней поле ослаблено. Конструкция компактная и жёсткая: панель крепят к трубе или стене без выноса, и она почти не меняет параметров от соседних металлических конструкций.
Луч 68° по горизонтали на расстоянии 1 км закрывает полосу шириной около 1349 м. Этого хватает, чтобы осветить участок дороги, посёлок или территорию предприятия с одной точки, а за пределами сектора сигнал не расходуется и меньше мешает соседним сетям.
Входов 2: две поляризации ±45° дают независимые тракты для MIMO или разнесённого приёма — модему или радиомодулю с двумя антенными входами вторая антенна не нужна.
Отношение вперёд/назад не менее 20 дБ: сигнал с тыла слабее примерно в 100 раз по мощности. Для репитера это означает развязку между донорской и сервисной антеннами, для радиосети — меньше помех от источников за спиной панели.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 500 Вт; IM3 −150 дБн (два тона по 20 Вт, IEC 62037); разъём 2×4.3-10. Низкая интермодуляция нужна, когда через антенну идут сигналы нескольких передатчиков: продукты смешения не должны попадать в приёмные каналы системы. Излучатель заземлён по постоянному току, и статический заряд стекает на опору, а не во вход радиостанции.
Исполнение: размеры 1900 × 500 × 180 мм, масса 20 кг, крепление Ø50–Ø115 мм, ветер до 60 м/с, радом — стеклопластик, рабочая температура −50…+75 °C. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

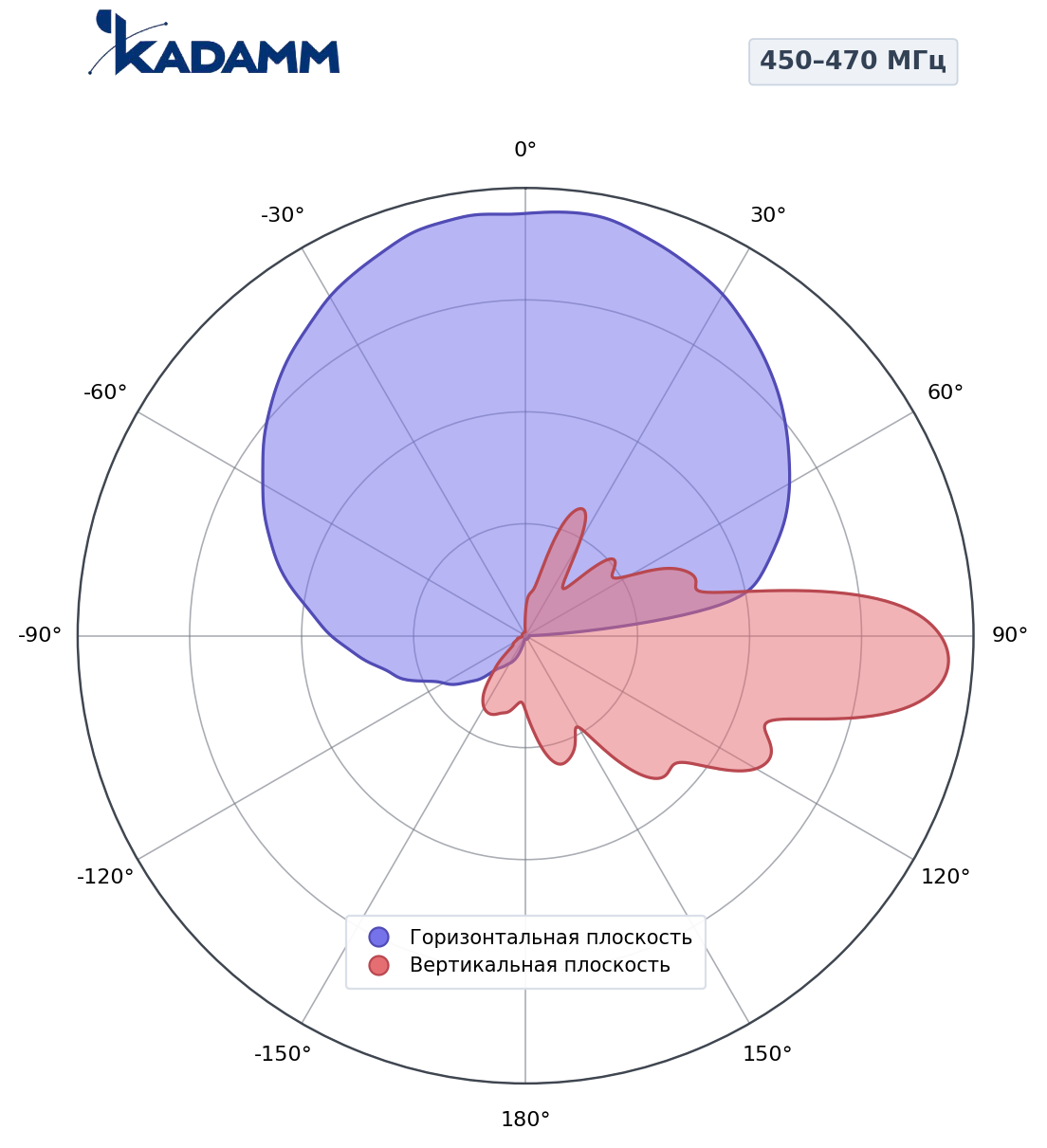

Диаграммы направленности KADAMM K802454715 в полосах 450–520 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–520 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1900 × 500 × 180 мм |
| Масса антенны | 20 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+75 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Масса с монтажным комплектом | 25 кг |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM K802454715 ставят там, где нужно направить сигнал в одну сторону: донорская или сервисная антенна репитера, связь с удалённой базовой станцией или ретранслятором, покрытие сектора от стационарной радиостанции. По частотам: TETRA и DMR 450–470 МГц; сети LTE-450 (диапазоны 3GPP B31/n31).
Панель удобна на фасадах и в стеснённых местах: она плоская, крепится вплотную к стене или трубе и не требует выноса, а её направление легко менять кронштейном при настройке.
Полоса. Все частоты устройства — внутри 450–520 МГц.
Ширина луча. 68° — под ширину зоны, которую нужно осветить с одной точки.
Входы. 2 — по числу антенных входов модема или радиомодуля.
Разъём и кабель. Разъём 2×4.3-10; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø50–Ø115 мм; масса 20 кг.
Антенна КАДАММ K802454715, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K802454715 | K802385014 | K801809021s | K801809020 | K801809018 | K801809017 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 450–520 МГц | 380–500 МГц | 790–960 МГц | 790–960 МГц | 790–960 МГц | 790–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 68° | 65° | 33° | 33° | 65° | 65° |
| Коэффициент усиления | 14 дБи | 13,8 дБи | 20,4 дБи | 20,5 дБи | 17,7 дБи | 16,7 дБи |
| Электрический наклон | 0°, фикс. | 0–10°, RET | 0–10°, RET | 0–10°, RET | 0–8°, RET | 0–10°, RET |
| Тип | направленная панельная антенна VHF/UHF | панельная | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если диапазоны репитера лежат в полосе 450–520 МГц. Донорскую панель направляют на базовую станцию, сервисную — в зону покрытия; главное условие — развязка между ними больше усиления репитера, иначе он возбуждается. Донорскую антенну направляют на ту базовую станцию, которая обслуживает объект, а не на ближайшую.
Развязку набирают разносом антенн по вертикали, ориентацией «спиной» друг к другу и стенами здания между ними, а отношение вперёд/назад панели (не менее 20 дБ) помогает. Пришлите схему объекта и модель репитера — подскажем расстановку. После установки развязку проверяют замером: репитер должен работать без самовозбуждения на полном усилении.
Ширину зоны задаёт луч 68°: на расстоянии 1 км это полоса около 1349 м. Дальность зависит от мощности, высоты установки, рельефа и чувствительности абонентских устройств, а не только от усиления антенны. Для точной оценки учитывают и высоту установки: чем выше панель, тем дальше уходит граница зоны.
Если зона шире луча, ставят две–три панели под разными азимутами или берут модель с более широким лучом. Пришлите карту зоны и точку установки — посчитаем покрытие и подберём панель KADAMM. Расчёт учитывает и соседние сети в той же полосе, чтобы новая зона им не мешала.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 450–520 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: TETRA и DMR 450–470 МГц; сети LTE-450 (диапазоны 3GPP B31/n31). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.
Разъём антенны — 2×4.3-10; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Пришлите длину трассы — подберём кабельную сборку KADAMM с разъёмами. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Данные для монтажа: крепление — Ø50–Ø115 мм; масса — 20 кг; предельный ветер — 60 м/с. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
Артикул для заказа — KADAMM K802454715, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K802454715 могут уточняться без уведомления.
Поставляем KADAMM K802454715 — направленная панельная антенна VHF/UHF 450–520 МГц, 14 дБи, 68°, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
