Компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном с кросс-поляризацией ±45°: 2×300–350 МГц, 4 порта, фиксированный электрический наклон 0°.
Коротко: KADAMM APXX-0304-1278 — 2×300–350 МГц, 4 порта, длина 2200 мм, масса 23,5 кг, усиление 11,5 дБи. От ближайшей модели KADAMM K802608016 отличается так: другой набор диапазонов: 2×300–350 МГц против 2×617–894 МГц; корпус длиннее на 120 мм (2200 против 2080 мм).

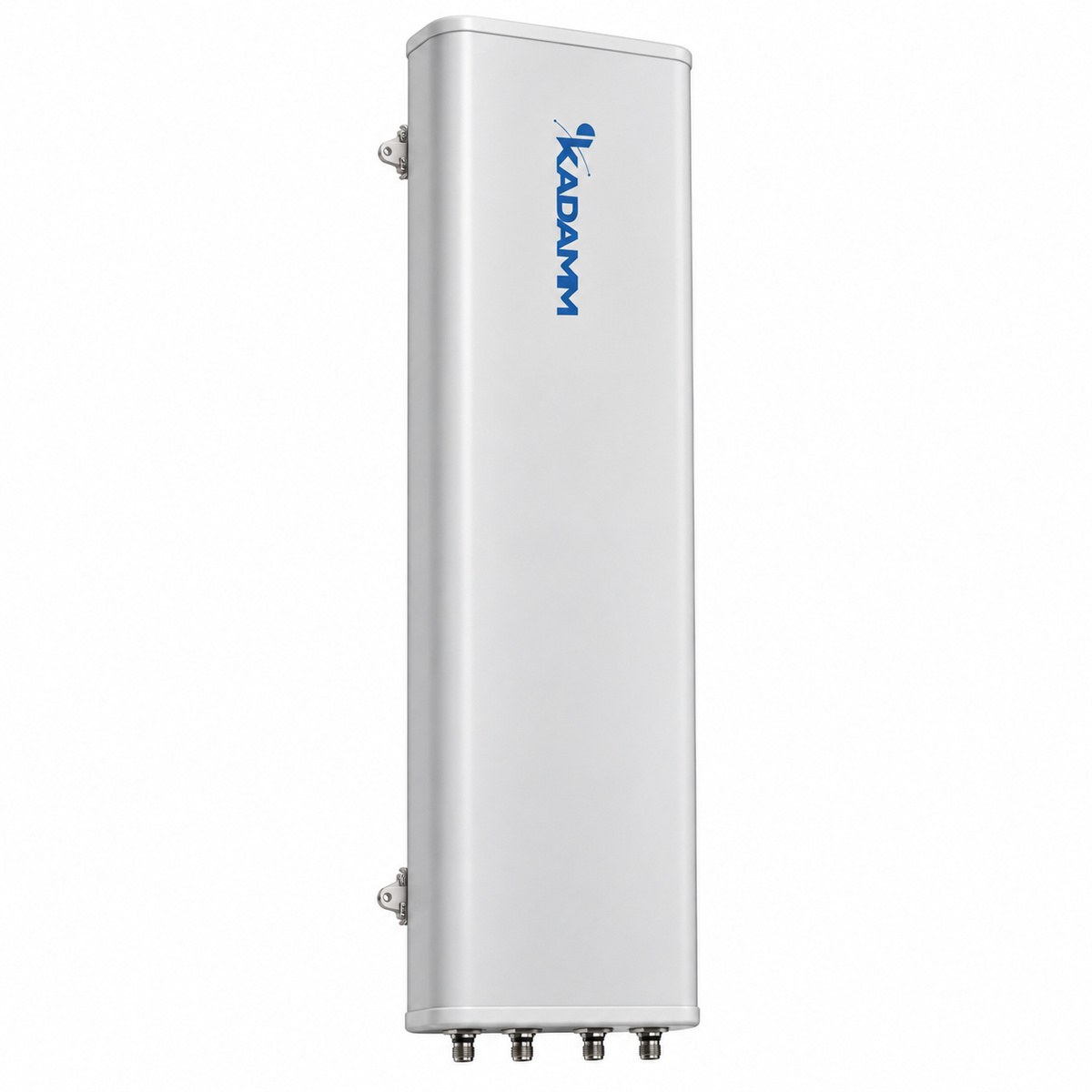

Антенна КАДАММ APXX-0304-1278 — компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном: двумя независимыми излучающими системами 300–350 МГц, кросс-поляризацией ±45°, 4 портами.
Коэффициент усиления 11–11,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 75–78°, в вертикальной 42–44°. Габариты 2200 × 450 × 145 мм, масса 23,5 кг. Фиксированный электрический наклон 0°, механический наклон 0–10°. Интермодуляция IM3 не выше −120 дБн, КСВН не более 1,5.

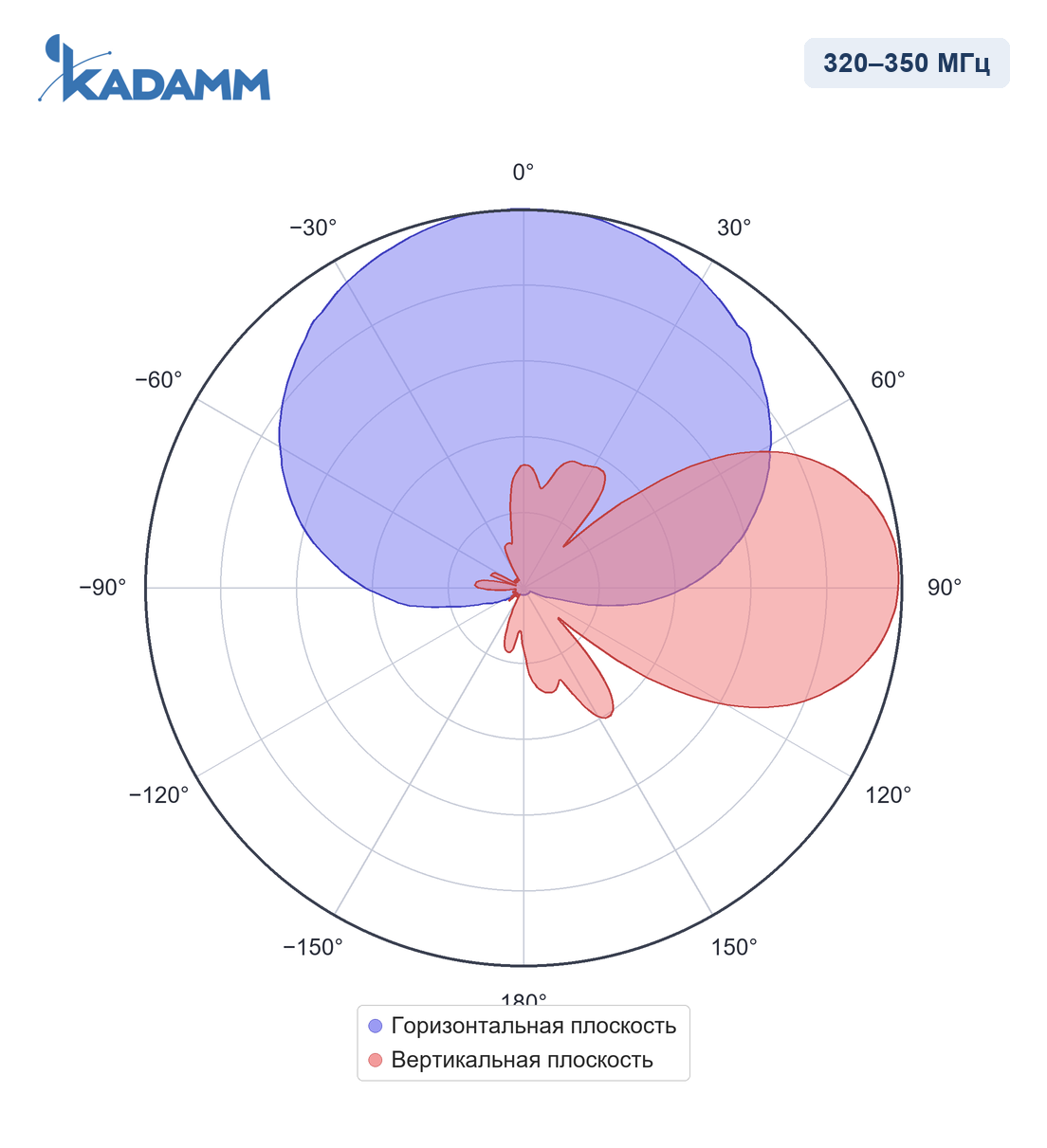

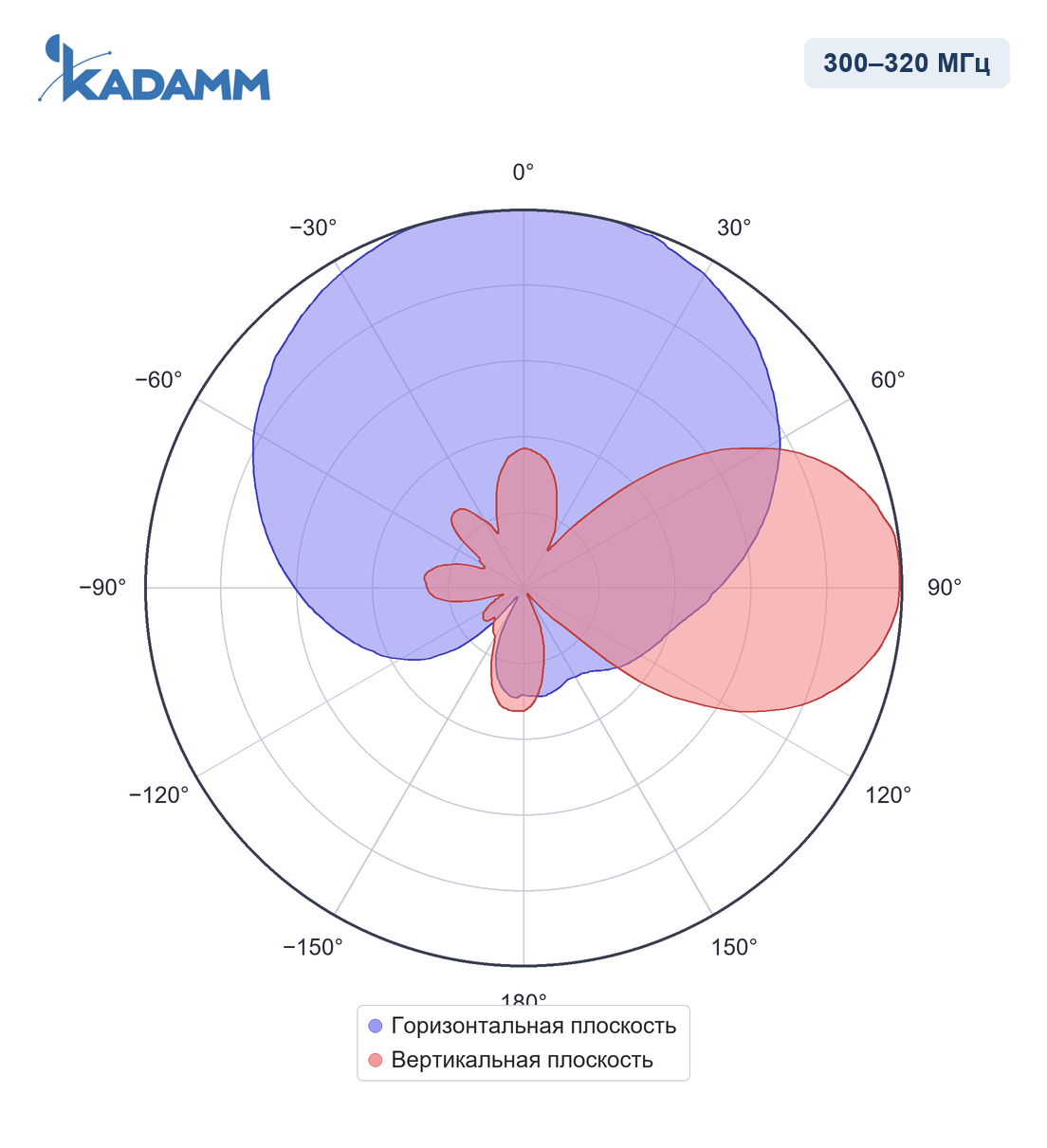

Диаграммы направленности KADAMM APXX-0304-1278 в полосах 300–320 МГц, 320–350 МГц — нормированные, в полярных координатах.
| Параметр | 300–320 МГц | 320–350 МГц |
|---|---|---|
| Диапазон частот | 2×300–350 МГц | |
| Коэффициент усиления, дБи | 11 | 11,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 78° | 75° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 44° | 42° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | ≥22 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Поляризация | ±45° | |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−120 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 500( при 50°C) Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2200 × 450 × 145 мм |
| Размеры упаковки | 2450 × 525 × 260 мм |
| Масса антенны | 23,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Малые соты и микросоты уличного размещения: столбы освещения, фасады, крыши малоэтажных зданий; уплотнение ёмкости в местах скопления абонентов (улицы, площади, транспортные узлы), покрытие внутренних дворов и парковок.
Антенна КАДАММ APXX-0304-1278, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXX-0304-1278 | APXX-1727-965 | APXX-0708-1470IR | APXX-0708-1670IR | APXX-0727-1865IR | APXX-0727-1868IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×300–350 МГц | 2×1710–2690 МГц | 2×703–803 МГц | 2×703–803 МГц | 698–960 / 1710–2690 МГц | 698–960 / 1710–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 65° | 65° | 65° |
| Коэффициент усиления | 11,5 дБи | 8,8 дБи | 14 дБи | 15,5 дБи | 17,5 дБи | 17,5 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0–14°, RET | 2–12°, фикс. | 2–12°, фикс. | 2–10° / 2–12°, фикс. |
| Тип | секторная панельная антенна с фиксированным наклоном | секторная панельная антенна с фиксированным наклоном | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-0304-1278 — 300–350 МГц.
У KADAMM APXX-0304-1278 — 4 × розетка N (IEC 61169-16), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-0304-1278 крепление на трубу Ø50–Ø115 мм, размеры 2200 × 450 × 145 мм, масса 23,5 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-0304-1278 — 0°, фиксирован; механический наклон 0–10° — кронштейном.
Артикул для заказа — KADAMM APXX-0304-1278, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-0304-1278 могут уточняться без уведомления.
Поставляем KADAMM APXX-0304-1278 — секторная антенна базовой станции 300–350 МГц, 11,5 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
