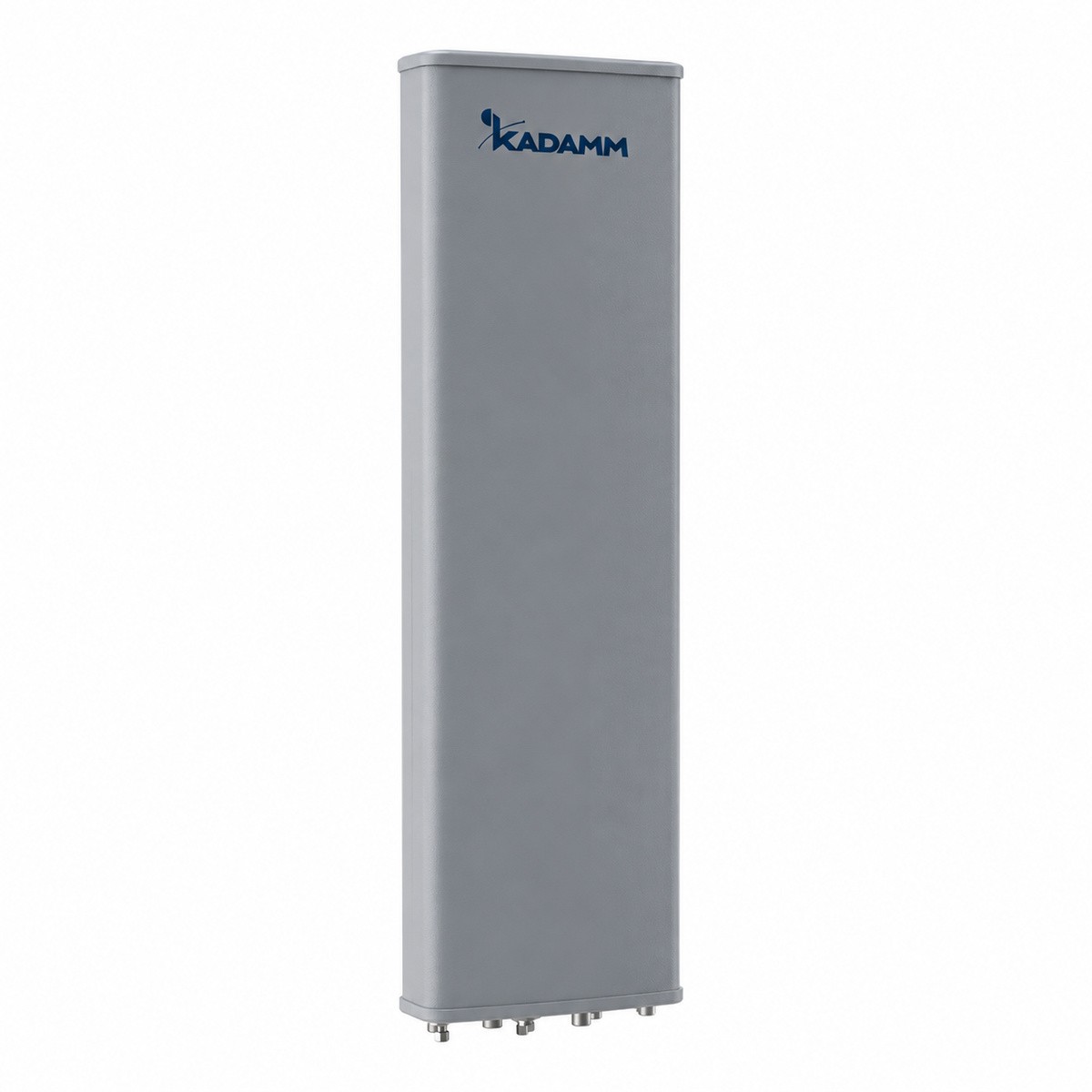

Направленная панельная антенна с уголковым рефлектором и вертикальной поляризацией для сетей TETRA 380–395 МГц, 1 порт N.
Антенна КАДАММ APVT-380395-12105 — направленная панельная антенна с уголковым рефлектором и вертикальной поляризацией: одна излучающая система 380–395 МГц, 1 порт N. Назначение — сети TETRA 380–395 МГц (сети служб безопасности и экстренных служб); антенна служит секторной антенной базовой станции, донорной или сервисной антенной усилителя-ретранслятора.
Коэффициент усиления 12 дБи, ширина ДН 105° в горизонтальной и 18° в вертикальной плоскости, электрический наклон 0°, механическая подстройка 0–10°. До 250 Вт на порт, КСВН не более 1,5. Габариты 1920 × 300 × 200 мм, масса 10 кг (уголковый рефлектор — 3 кг).
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–395 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 105° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Электрический наклон | 0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1920 × 300 × 200 мм |
| Масса антенны | 10 кг |
| Масса уголкового рефлектора | 3 кг |
| Механический наклон | 0–10° |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø40–Ø90 мм |
Секторы базовых станций и ретрансляторов сетей TETRA 380–395 МГц (сети служб безопасности и экстренных служб), донорные и сервисные антенны усилителей-ретрансляторов, покрытие вытянутых объектов и линии «точка–многоточка».
Антенна КАДАММ APVT-380395-12105 с уголковым рефлектором, монтажный комплект на трубу Ø40–Ø90 мм.

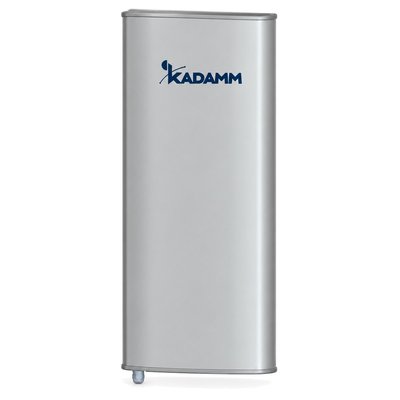

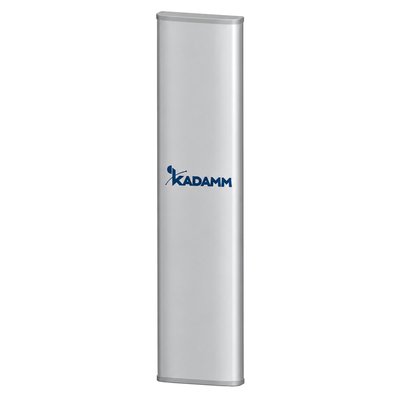

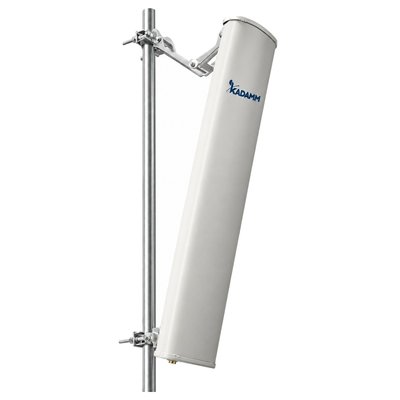

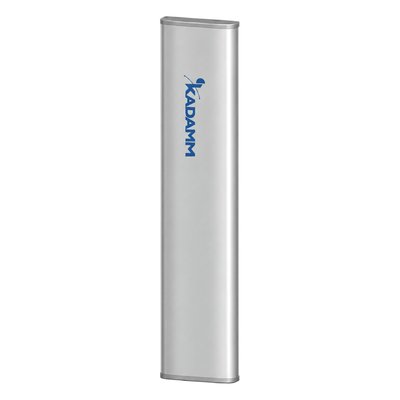

| Параметр | APVT-380395-12105 | APVT-4547-1565 | APXXT-3850-1565 | APXXT-3850-1365 | APVT-3850-1165 |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |
| Диапазон частот | 380–395 МГц | 450–470 МГц | 380–500 МГц | 380–500 МГц | 380–500 МГц |
| Поляризация | вертикальная | вертикальная | ±45° | ±45° | вертикальная |
| Ширина ДН по уровню −3 дБ | 105° | 65° | 65° | 65° | 65° |
| Коэффициент усиления | 12 дБи | 15 дБи | 14,5 дБи | 13,5 дБи | 11,5 дБи |
| Электрический наклон | — | — | 3°, фикс. | 0°, фикс. | — |
| Тип | направленная панельная антенна VHF/UHF | направленная панельная антенна VHF/UHF | направленная панельная антенна VHF/UHF | направленная панельная антенна VHF/UHF | направленная панельная антенна VHF/UHF |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APVT-380395-12105 — 380–395 МГц.
У KADAMM APVT-380395-12105 — розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM APVT-380395-12105 крепление на трубу Ø40–Ø90 мм, размеры 1920 × 300 × 200 мм, масса 10 кг, выдерживает ветер до 60 м/с.
У KADAMM APVT-380395-12105: диапазоны 380–395 МГц, усиление 12 дБи, ширина луча 105°. У KADAMM APVT-4547-1565: диапазоны 450–470 МГц, усиление 15 дБи, ширина луча 65°.
Панель излучает в сектор 105°, а не по кругу: за счёт этого усиление выше и меньше помех с тыла. Для кругового покрытия ставят несколько панелей по азимутам.
Артикул для заказа — KADAMM APVT-380395-12105, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APVT-380395-12105 могут уточняться без уведомления.
Поставляем KADAMM APVT-380395-12105 — направленная панельная антенна TETRA 380–395 МГц, 12 дБи, 105°, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
