KADAMM AMS-LTE-2-3 — антенна 4G 698–960/1710–2700 МГц, 2,15 дБи, кабель 3 м, SMA
Выносная антенна с кабелем для установки на металлическую поверхность или корпус шкафа: 698–960 / 1710–2700 МГц.
О модели

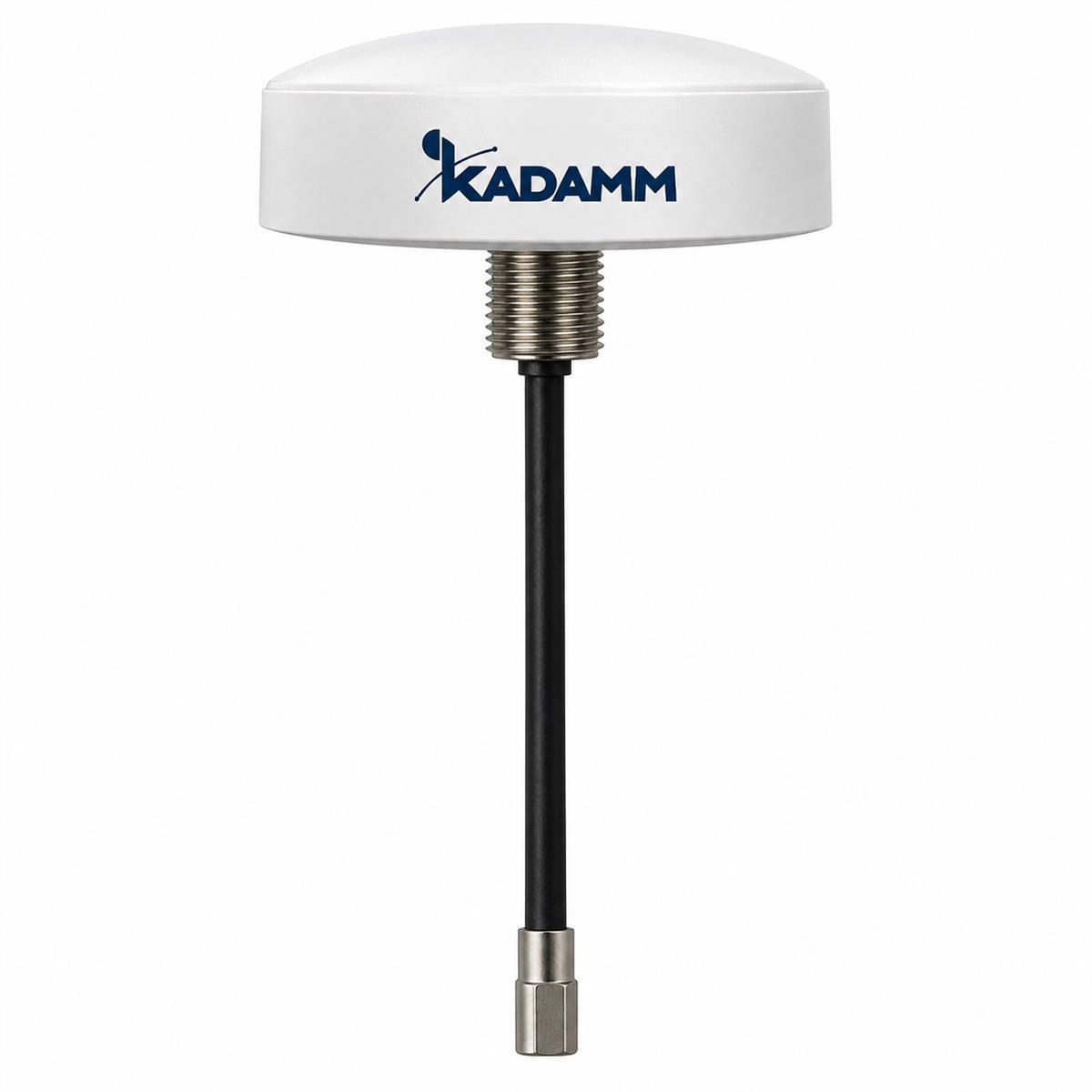

Антенна КАДАММ AMS-LTE-2-3 — выносная антенна с кабелем для установки на металлическую поверхность или корпус шкафа. Рабочие частоты 698–960 / 1710–2700 МГц, усиление 2,15 дБи, разъём SMA.
Характеристики по документации на модель: поляризация вертикальная; максимальная мощность 40 Вт. Конструкция: размеры 46 × 16 мм; кабель RG174, 3000 мм; крепление резьба M12.
Применение — модемы и роутеры 2G/3G/4G, промышленные контроллеры и терминалы.
Ключевые особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 698–960 / 1710–2700 МГц |
| Усиление | 2,15 дБи |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 40 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размеры | 46 × 16 мм |
| Кабель | RG174, 3000 мм |
| Разъём | SMA, вилка |
| Материал корпуса | TPEE и ABS |
| Крепление | резьба M12 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
KADAMM AMS-LTE-2-3 работает в полосах 698–960 / 1710–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). AMS-LTE-2-3 — модемы и роутеры 2G/3G/4G, промышленные контроллеры и терминалы.
Комплект поставки
Антенна КАДАММ AMS-LTE-2-3, резьба M12.
Вопросы и ответы
Рабочие полосы KADAMM AMS-LTE-2-3 — 698–960 / 1710–2700 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AMS-LTE-2-3 — SMA, вилка; поляризация — вертикальная.
У KADAMM AMS-LTE-2-3 крепление: резьба M12, размеры 46 × 16 мм.
Можно, но каждый метр тонкого кабеля добавляет потери (RG174, 3000 мм); при длине трассы больше штатной лучше ставить модем ближе к антенне или брать кабель с меньшим затуханием.
Артикул для заказа — KADAMM AMS-LTE-2-3, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AMS-LTE-2-3 могут уточняться без уведомления.
Поставляем KADAMM AMS-LTE-2-3 — антенна 4G 698–960/1710–2700 МГц, 2,15 дБи, кабель 3 м, SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
