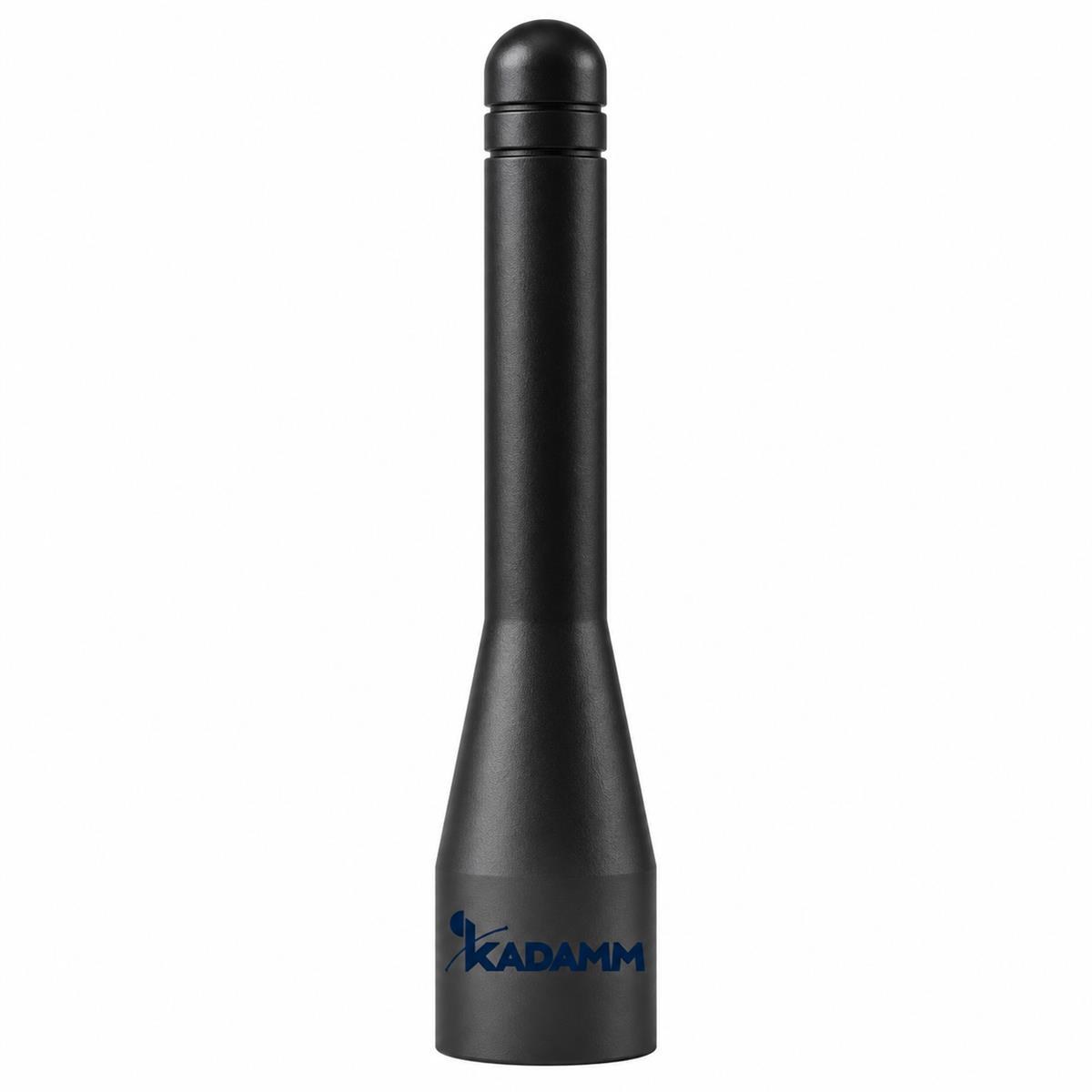

KADAMM AR-LTE-2S — поворотная штыревая антенна 4G 700–960/1710–2700 МГц, 2,15 дБи, SMA
Штыревая антенна на разъёме для модема, роутера, контроллера или радиомодуля: 700–960 / 1710–2700 МГц.
О модели
Антенна КАДАММ AR-LTE-2S — штыревая антенна на разъёме для модема, роутера, контроллера или радиомодуля. Рабочие частоты 700–960 / 1710–2700 МГц, усиление 2,15 дБи, разъём SMA.
Характеристики по документации на модель: КСВН ≤2,6; поляризация вертикальная; максимальная мощность 10 Вт. Конструкция: длина 100 мм.
Применение — модемы и роутеры 2G/3G/4G, промышленные контроллеры и терминалы.
Ключевые особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 700–960 / 1710–2700 МГц |
| Усиление | 2,15 дБи |
| КСВН | ≤2,6 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Длина | 100 мм |
| Разъём | SMA, вилка, поворотный |
| Материал корпуса | TPEE |
| Цвет | чёрный |
| Грозозащита | заземление по постоянному току |
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
KADAMM AR-LTE-2S работает в полосах 700–960 / 1710–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). AR-LTE-2S — модемы и роутеры 2G/3G/4G, промышленные контроллеры и терминалы.
Комплект поставки
Антенна КАДАММ AR-LTE-2S.
Вопросы и ответы
Рабочие полосы KADAMM AR-LTE-2S — 700–960 / 1710–2700 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AR-LTE-2S — SMA, вилка, поворотный; поляризация — вертикальная.
Артикул для заказа — KADAMM AR-LTE-2S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AR-LTE-2S могут уточняться без уведомления.
