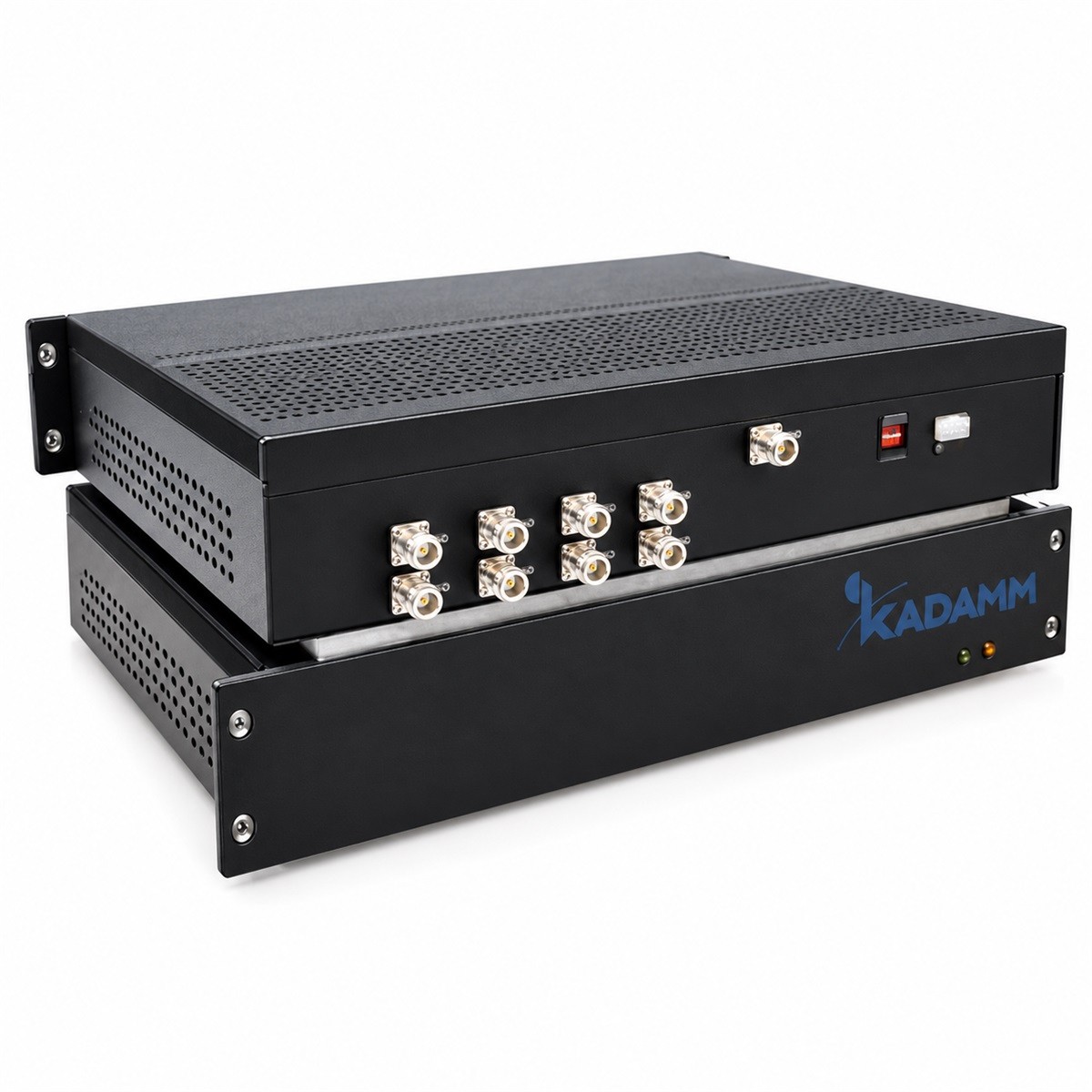

Разветвители антенные приёмные с усилителем: 4 модели, диапазон серии 350 МГц – 520 МГц. Раздача сигнала одной антенны на несколько приёмников.
Серия KADAMM РПУ — 4 модели в диапазоне 350 МГц – 520 МГц, соединители N. Модели различаются: каналы, усилитель приёмного тракта.
Приёмный антенный разветвитель с усилителем раздаёт сигнал одной антенны на несколько приёмников базовой станции. Встроенный усилитель компенсирует потери деления, а развязка между выходами исключает взаимное влияние приёмников. Так несколько приёмников работают от одной антенны без потери чувствительности.
В серии KADAMM РПУ — 4 модели на 2–8 приёмников. Для каждой модели в таблице — диапазон, допустимая полоса, число выходов, развязка, КСВН, параметры усилителя, соединители и габариты. Рабочая полоса настраивается при изготовлении внутри диапазона модели: ширина — не более указанной в таблице доли от средней частоты (или весь диапазон). Рабочие частоты указывайте в заявке.
Приёмный разветвитель с усилителем раздаёт сигнал одной приёмной антенны нескольким приёмникам. Встроенный усилитель компенсирует потери деления, поэтому каждый приёмник получает сигнал без ухудшения чувствительности. Так несколько радиостанций или приёмников работают от одной антенны.
На входе — полосовой фильтр, затем малошумящий усилитель и делитель мощности на нужное число выходов. Корпус с соединителями и питанием усилителя.
Деление сигнала на несколько выходов уменьшает уровень на каждом из них. Усилитель до делителя поднимает уровень так, что потери деления становятся несущественными для шума системы. Входной фильтр не пропускает сильные внеполосные сигналы, способные перегрузить усилитель.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | 350 МГц – 520 МГц |
| Каналы | 2–8 |
| Усилитель приёмного тракта | 5 |
| Артикул | Каналы | Усилитель приёмного тракта |
|---|---|---|
| KADAMM РПУ-350/520-2 | 2 приёмника на 1 антенну | есть, выход +5–+15 дБм, регулируемый |
| KADAMM РПУ-350/520-4 | 4 приёмника на 1 антенну | есть, выход +5–+15 дБм, регулируемый |
| KADAMM РПУ-350/520-6 | 6 приёмников на 1 антенну | есть, выход +5–+12 дБм, регулируемый |
| KADAMM РПУ-350/520-8 | 8 приёмников на 1 антенну | есть, выход +5–+10 дБм, регулируемый |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Развязка, дБ, не менее | 25 |
| КСВН, не более | 1,2 |
| Соединитель | N |
| Габаритные размеры, мм | 483×300×45 |
| Диапазон частот, МГц | 350–520 |
| Полоса, % от средней частоты, не более | 20 |
| Рабочая температура, °C | -30–+75 |
| Параметр | Что означает |
|---|---|
| Каналы | Число выходов на приёмники. В серии: 2–8. |
| Усилитель приёмного тракта | Параметры встроенного усилителя. В серии: 5. |
Выберите модель по диапазону, числу приёмников и полосе, затем проверьте развязку выходов и регулировку усиления под чувствительность ваших приёмников.
Разветвитель ставят рядом с приёмниками, неиспользуемые выходы нагружают согласованными нагрузками. Если рядом работают мощные передатчики, вход защищают фильтром или ограничителем.
Серия KADAMM РПУ (350 МГц – 520 МГц): базовые станции УКВ и ДМВ; пункты радиоконтроля; ретрансляционные узлы.
Комплект поставки модели серии KADAMM РПУ: разветвитель, паспорт изделия.
Компенсировать потери деления сигнала.
Нагрузить их согласованными нагрузками.
Нет, он рассчитан только на приём.
Чтобы гетеродин или помехи одного приёмника не попадали в другой.
Все 4 модели серии KADAMM РПУ работают в диапазоне 350 МГц – 520 МГц.
У всех 4 модели серии KADAMM РПУ: Развязка, дБ — 25; КСВН — 1,2; Соединитель — N; Габаритные размеры, мм — 483×300×45; Диапазон частот, МГц — 350–520.
Без усиления деление на N выходов ослабляет сигнал примерно на 10·lg N дБ; усилитель разветвителя компенсирует эти потери.
Нет: разветвители серии рассчитаны на профессиональные приёмники радиосвязи в диапазоне модели.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM РПУ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM РПУ могут уточняться без уведомления.
Поставляем Разветвители антенные приёмные с усилителем KADAMM РПУ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
