Сумматоры (комбайнеры) передатчиков резонаторные: 24 модели, диапазон серии 100 МГц – 520 МГц. Работа нескольких передатчиков на одну антенну.
Серия KADAMM СПР — 24 модели в диапазоне 100 МГц – 520 МГц, соединители N. Модели различаются: потери, развязка, КСВН, габариты, частоты.
Сумматор (комбайнер) передатчиков объединяет выходы нескольких передатчиков на общую антенну, обеспечивая развязку между ними: мощность одного передатчика не должна попадать на выход другого и создавать интермодуляционные помехи. Резонаторные сумматоры с режекторными фильтрами работают с малым разносом частот каналов и малыми потерями; широкополосные сумматоры на мостах с вентилями не требуют перестройки при смене частот, но вносят большие потери.
В серии KADAMM СПР — 24 модели на 2–8 передатчиков. Для каждой модели в таблице — диапазон, число каналов, разнос частот или допустимая полоса, вносимые потери, развязка, КСВН, входная мощность и габариты. Настройку на частоты каналов выполняем при изготовлении — частоты указывайте в заявке.
Резонаторный сумматор объединяет сигналы нескольких передатчиков на одну антенну без потери половины мощности, неизбежной в гибридных сумматорах. Каждый передатчик подключён к своему резонатору, настроенному на его частоту. Это способ разместить много каналов на одной антенне ретранслятора или радиоцентра.

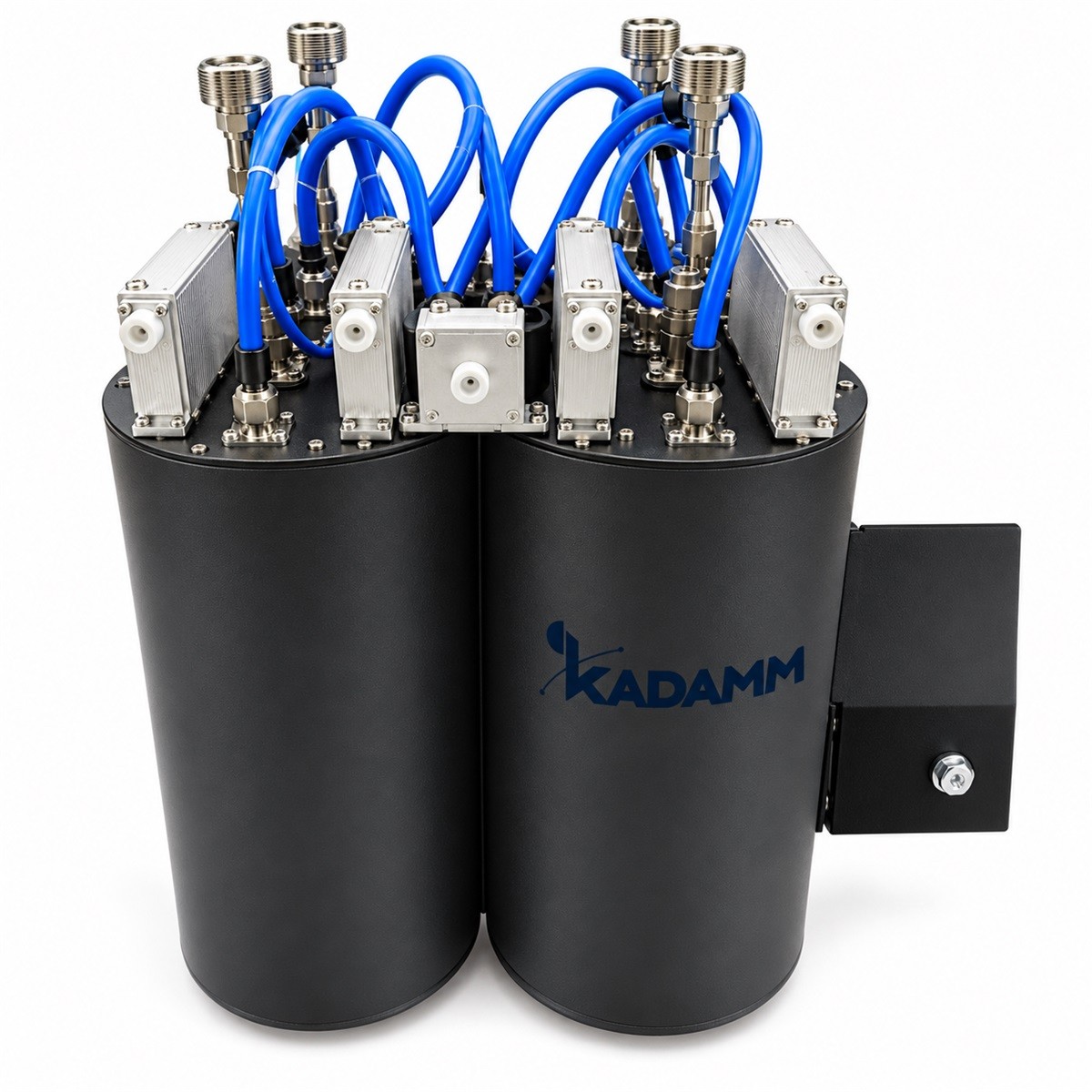

Сумматор состоит из объёмных резонаторов — по одному на канал, — связанных с общим узлом подключения антенны линиями выверенной длины. Часто на входах ставят ферритовые вентили для дополнительной развязки передатчиков. Блок выполнен в стоечном или напольном исполнении.
Каждый резонатор пропускает только частоту своего канала, а для частот других каналов представляет высокое сопротивление в точке объединения. Так мощности складываются в антенне, а передатчики развязаны друг от друга. Чем ближе частоты каналов, тем выше требуемая добротность резонаторов и больше потери.
| Параметр | По серии |
|---|---|
| Моделей в серии | 24 |
| Диапазон частот серии | 100 МГц – 520 МГц |
| Вносимые потери | 3,4–10,5 дБ |
| Развязка | 65–75 дБ |
| КСВН | 1,2–1,3 |
| Габаритные размеры | по таблице исполнений (корпусов: 16) |
| Каналы | 2–8 |
| Входная мощность | 50–100 Вт |
| Рабочая температура | -30–75 °C |
| Разнос частот каналов | 250 |
| Артикул | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Частоты, МГц | Каналы | Входная мощность, Вт | Температура, °C | Разнос частот каналов |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM СПР-100/200-2 | 4,5 | 75 | 1,2 | 483×300×45 | 100–200 | 2 передатчика на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-100/200-4 | 7,5 | 75 | 1,2 | 483×300×45 | 100–200 | 4 передатчика на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-100/200-6 | 10,5 | 75 | 1,2 | 483×300×45 | 100–200 | 6 передатчиков на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-100/200-8 | 10,5 | 75 | 1,2 | 483×300×45 | 100–200 | 8 передатчиков на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-110/140-2 | 3,4 | 65 | 1,25 | 420×210×850 | 110–140 | 2 передатчика на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-110/140-3 | 3,6 | 65 | 1,25 | 420×410×850 | 110–140 | 3 передатчика на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-110/140-4 | 3,8 | 65 | 1,25 | 420×420×850 | 110–140 | 4 передатчика на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-110/140-6 | 4,6 | 65 | 1,25 | 420×630×850 | 110–140 | 6 передатчиков на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-110/140-8 | 5 | 65 | 1,25 | 420×844×850 | 110–140 | 8 передатчиков на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-136/174-2 | 3,4 | 65 | 1,25 | 420×210×750 | 136–174 | 2 передатчика на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-136/174-3 | 3,6 | 65 | 1,25 | 420×410×750 | 136–174 | 3 передатчика на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-136/174-4 | 3,8 | 65 | 1,25 | 420×420×750 | 136–174 | 4 передатчика на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-136/174-6 | 4,6 | 65 | 1,25 | 420×630×750 | 136–174 | 6 передатчиков на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-136/174-8 | 5 | 65 | 1,25 | 420×844×750 | 136–174 | 8 передатчиков на 1 антенну | 100 | -10–+65 | 250 кГц |
| KADAMM СПР-175/400-2 | 4,5 | 75 | 1,3 | 483×300×45 | 175–400 | 2 передатчика на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-330/520-2 | 3,6 | 65 | 1,25 | 330×170×500 | 330–520 | 2 передатчика на 1 антенну | 50 | -10–+65 | 250 кГц |
| KADAMM СПР-330/520-3 | 3,8 | 65 | 1,25 | 330×420×500 | 330–520 | 3 передатчика на 1 антенну | 50 | -10–+65 | 250 кГц |
| KADAMM СПР-330/520-4 | 4 | 65 | 1,25 | 330×330×500 | 330–520 | 4 передатчика на 1 антенну | 50 | -10–+65 | 250 кГц |
| KADAMM СПР-330/520-6 | 4,6 | 65 | 1,25 | 330×500×500 | 330–520 | 6 передатчиков на 1 антенну | 50 | -10–+65 | 250 кГц |
| KADAMM СПР-330/520-8 | 5 | 65 | 1,25 | 330×670×500 | 330–520 | 8 передатчиков на 1 антенну | 50 | -10–+65 | 250 кГц |
| KADAMM СПР-350/520-2 | 3,8 | 75 | 1,2 | 483×300×45 | 350–520 | 2 передатчика на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-350/520-4 | 7 | 75 | 1,2 | 483×300×45 | 350–520 | 4 передатчика на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-350/520-6 | 9,5 | 75 | 1,2 | 483×300×45 | 350–520 | 6 передатчиков на 1 антенну | 50 | -30–+75 | — |
| KADAMM СПР-350/520-8 | 10,5 | 75 | 1,2 | 483×300×45 | 350–520 | 8 передатчиков на 1 антенну | 50 | -30–+75 | — |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Соединитель | N |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Полоса, % от средней частоты, не более | 30 — KADAMM СПР-100/200-2, KADAMM СПР-100/200-4, KADAMM СПР-100/200-6, KADAMM СПР-100/200-8; 10 — KADAMM СПР-175/400-2, KADAMM СПР-350/520-2, KADAMM СПР-350/520-4, KADAMM СПР-350/520-6, KADAMM СПР-350/520-8 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, МГц | Диапазон перестройки резонаторов. В серии: 100–520 МГц. |
| Каналы | Число передатчиков на одну антенну. В серии: 2–8. |
| Вносимые потери, дБ | Потери от входа передатчика до антенны. В серии: 3,4–10,5 дБ. |
| Развязка, дБ | Развязка между передатчиками. В серии: 65–75 дБ. |
| КСВН | Согласование. В серии: 1,2–1,3. |
| Входная мощность, Вт | Допустимая мощность каждого передатчика. В серии: 50–100 Вт. |
| Разнос частот каналов | Наименьший разнос частот соседних каналов. В серии: 250. |
| Рабочая температура, °C | Температурный диапазон. В серии: -30–75 °C. |
| Габаритные размеры, мм | Размеры. В серии: по таблице исполнений (корпусов: 16). |
Выбор внутри серии KADAMM СПР: вносимые потери, дБ — от 3,4 у KADAMM СПР-110/140-2 до 10,5 у KADAMM СПР-350/520-8; развязка, дБ — от 75 у KADAMM СПР-350/520-8 до 65 у KADAMM СПР-110/140-2; КСВН — от 1,2 у KADAMM СПР-100/200-2 до 1,3 у KADAMM СПР-175/400-2.
Сумматор настраивают на частоты каналов перед вводом в работу. Резонаторы не подвергают ударам: смещение настроечных элементов сбивает частоту. Устанавливают в стойку или на пол с доступом к настроечным элементам.
Серия KADAMM СПР (100 МГц – 520 МГц): базовые станции радиосвязи; транкинговые системы; узлы связи и мачты.
Комплект поставки модели серии KADAMM СПР: сумматор передатчиков, паспорт изделия.
Он не теряет значительную долю мощности на балластной нагрузке.
Да, перестройкой резонаторов.
Добротность резонаторов; разнос не должен быть меньше нормированного.
Каждый дополнительный резонатор нагружает точку объединения.
Все 24 модели серии KADAMM СПР работают в диапазоне 100 МГц – 520 МГц.
У всех 24 модели серии KADAMM СПР: Соединитель — N.
Отдельные антенны требуют разноса на мачте для развязки; сумматор даёт развязку внутри и позволяет обойтись одной антенной.
Резонаторный работает с малыми потерями, но настраивается на частоты каналов; широкополосный на мостах не требует настройки, но вносит больше потерь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СПР — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СПР могут уточняться без уведомления.
Поставляем Сумматоры (комбайнеры) передатчиков резонаторные KADAMM СПР под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
