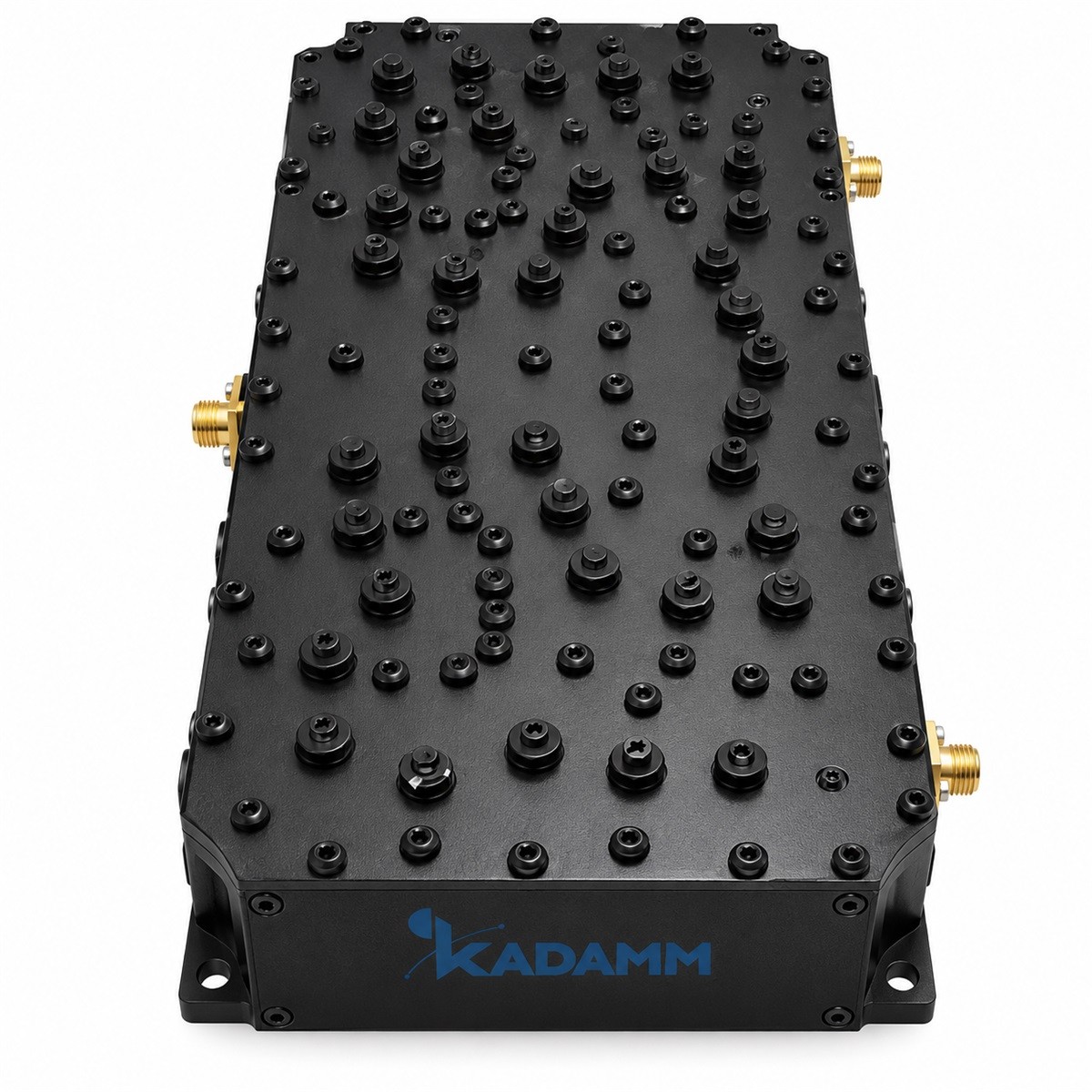

Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ: 33 модели, диапазон серии 244 МГц – 2,695 ГГц. Работа передатчика и приёмника ретранслятора или радиостанции на одну антенну.
Серия KADAMM ДУ — 33 модели в диапазоне 244 МГц – 2,695 ГГц, соединители N, SMA. Модели различаются: мощн., потери, КСВН, габариты, развязка между каналами.
Дуплексный фильтр (дуплексер) разделяет частоты передачи и приёма, позволяя ретранслятору или стационарной радиостанции работать на одну антенну. Он состоит из двух полосовых или режекторных резонаторных фильтров: один пропускает канал передачи и подавляет приём, другой — наоборот. Главные параметры — развязка между каналами (чтобы передатчик не блокировал приёмник), вносимые потери и допустимая мощность.
В серии KADAMM ДУ — 33 модели: дуплексеры с фиксированными каналами и модели, настраиваемые в диапазоне на заданный разнос. Для каждой модели в таблице — частоты каналов или диапазон настройки, разнос, потери, развязка, КСВН, мощность, соединители и габариты. Настройку на ваши частоты выполняем при изготовлении — частоты передачи и приёма указывайте в заявке.
Дуплексный фильтр позволяет радиостанции или ретранслятору одновременно передавать и принимать на одной антенне: он направляет мощность передатчика в антенну, а принятый сигнал — в приёмник, не давая передатчику заглушить собственный приёмник.
Дуплексер состоит из двух резонаторных фильтров — для канала передачи и канала приёма, — соединённых в общем антенном узле. Резонаторы настраивают на частоты каналов; от их числа и добротности зависят развязка и потери. Корпус с соединителями для передатчика, приёмника и антенны.
Фильтр канала передачи пропускает частоту передатчика и подавляет частоту приёма, фильтр канала приёма — наоборот. Чем ближе частоты передачи и приёма, тем больше нужно резонаторов и тем выше потери при той же развязке.
| Параметр | По серии |
|---|---|
| Моделей в серии | 33 |
| Диапазон частот серии | 244 МГц – 2,695 ГГц |
| Средняя мощность | 10–400 Вт |
| Вносимые потери | 0,5–5 дБ |
| КСВН | 1,22–1,5 |
| Соединитель | N, SMA; 7/16, N; N (розетка) |
| Габаритные размеры | по таблице исполнений (корпусов: 33) |
| Развязка между каналами | 40–95 дБ |
| Рабочая температура | -55–85 °C |
| Частоты канала 1 | 292–2695 МГц |
| Частоты канала 2 | 244–2690 МГц |
| Артикул | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Развязка между каналами, дБ | Температура, °C | Частоты канала 1, МГц | Частоты канала 2, МГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДУ-1350/1518-1625/1785-250 | 250 | 0,5 | 1,4 | N, SMA | 100×120×38 | 40 | -55–+85 | 1350–1518 | 1625–1785 |
| KADAMM ДУ-1350/1518-1625/1785-50 | 50 | 1 | 1,4 | N, SMA | 118×80×43 | 60 | -55–+85 | 1350–1518 | 1625–1785 |
| KADAMM ДУ-1406,5/1463,5-1651,5/1678,5-50 | 50 | 1 | 1,3 | N, SMA | 120×60×37 | 80 | -20–+65 | 1406,5–1463,5 | 1651,5–1678,5 |
| KADAMM ДУ-1521/1521-1529/1529-50 | 50 | 2,2 | 1,3 | N, SMA | 200×102×43 | 80 | -20–+65 | 1521 | 1529 |
| KADAMM ДУ-1662/1662-1667/1667-50 | 50 | 3 | 1,3 | N (розетка) | 121×175×35 | 50 | -30–+70 | 1662 | 1667 |
| KADAMM ДУ-1920/1990-2110/2170-60 | 60 | 0,5 | 1,22 | N, SMA | 100×77×38,5 | 75 | -40–+85 | 1920–1990 | 2110–2170 |
| KADAMM ДУ-1980/2010-2170/2200-10 | 10 | 1 | 1,3 | N, SMA | 62×112×43 | 60 | -40–+85 | 1980–2010 | 2170–2200 |
| KADAMM ДУ-2110/2170-2050/2060-100 | 100 | 2 | 1,5 | N, SMA | 99×76×27,5 | 60 | -40–+70 | 2110–2170 | 2050–2060 |
| KADAMM ДУ-2500/2570-2620/2690-100 | 100 | 1,5 | 1,22 | N, SMA | 107×107×30 | 85 | -30–+70 | 2500–2570 | 2620–2690 |
| KADAMM ДУ-2620/2695-2545/2580-100 | 100 | 2 | 1,5 | N, SMA | 122×76×27,5 | 60 | -40–+70 | 2620–2695 | 2545–2580 |
| KADAMM ДУ-292/318-244/270-400 | 400 | 0,5 | 1,3 | 7/16, N | 340×210×82 | 95 | -25–+55 | 292–318 | 244–270 |
| KADAMM ДУ-300/320-360/380-400 | 400 | 0,5 | 1,3 | 7/16, N | 275×200×85 | 75 | -25–+55 | 300–320 | 360–380 |
| KADAMM ДУ-344/351-381/396-10 | 10 | 1 | 1,3 | N, SMA | 102×200×65 | 50 | -40–+85 | 344–351 | 381–396 |
| KADAMM ДУ-361/366-351/356-80 | 80 | 2 | 1,3 | N, SMA | 245×165×85 | 80 | -30–+60 | 361–366 | 351–356 |
| KADAMM ДУ-380/386,6-390/396,6-380/385-200 | 200 | 1,5 | 1,3 | 7/16, N | 330×114×79 | 60 | -40–+85 | 380–386,6 | 390–396,6 |
| KADAMM ДУ-380/395-390/395-417/429-100 | 100 | 2 | 1,4 | N, SMA | 136×179×68 | 65 | -40–+70 | 380–395 | 390–395 |
| KADAMM ДУ-380/395-450/470-100 | 100 | 1,5 | 1,4 | N, SMA | 193×83×68 | 70 | -30–+70 | 380–395 | 450–470 |
| KADAMM ДУ-400/470-100 | 100 | 1,8 | 1,3 | N, SMA | 185×140×73 | 80 | -30–+70 | — | — |
| KADAMM ДУ-426/430-412/416-20 | 20 | 1,5 | 1,3 | N, SMA | 150×176×75 | 70 | -40–+85 | 426–430 | 412–416 |
| KADAMM ДУ-436,5/443,5-450/453-100 | 100 | 2 | 1,3 | N, SMA | 155×118×65 | 65 | -30–+70 | 436,5–443,5 | 450–453 |
| KADAMM ДУ-448,2/454,8-463,2/469,8-50 | 50 | 1,5 | 1,3 | N, SMA | 342×174×69 | 60 | -30–+70 | 448,2–454,8 | 463,2–469,8 |
| KADAMM ДУ-449/452-470/485-50 | 50 | 1 | 1,3 | N, SMA | 290×120×49 | 65 | -40–+85 | 449–452 | 470–485 |
| KADAMM ДУ-455/470-405/419-100 | 100 | 1 | 1,3 | N, SMA | 166×125×67 | 80 | -20–+60 | 455–470 | 405–419 |
| KADAMM ДУ-467/470-461/464-80 | 80 | 2,5 | 1,3 | N, SMA | 290×100×75 | 75 | -30–+60 | 467–470 | 461–464 |
| KADAMM ДУ-491,438/493,613-488,438/490,613-50 | 50 | 5 | 1,3 | N, SMA | 181×297×80 | 75 | -10–+50 | 491,438–493,613 | 488,438–490,613 |
| KADAMM ДУ-500/510-470/490-100 | 100 | 1,3 | 1,3 | N, SMA | 220×122×69 | 80 | -40–+85 | 500–510 | 470–490 |
| KADAMM ДУ-60/800-100 | 100 | 0,5 | 1,25 | N, SMA | 140×73×33 | 80 | -30–+70 | — | — |
| KADAMM ДУ-600/1000-100 | 100 | 1,5 | 1,22 | N, SMA | 151×151×44 | 75 | -30–+70 | — | — |
| KADAMM ДУ-600/2200-20-1 | 20 | 1,5 | 1,3 | N, SMA | 220×125×43 | 80 | -40–+85 | — | — |
| KADAMM ДУ-600/2200-20-2 | 20 | 1,5 | 1,3 | N, SMA | 170×125×43 | 80 | -40–+85 | — | — |
| KADAMM ДУ-650/2700-30 | 30 | 1,5 | 1,3 | N, SMA | 100×200×47 | 70 | -40–+80 | — | — |
| KADAMM ДУ-663/698-617/652-20 | 20 | 1,5 | 1,3 | N, SMA | 100×160×47 | 60 | -30–+70 | 663–698 | 617–652 |
| KADAMM ДУ-921/960-876/915-50 | 50 | 1,6 | 1,22 | N, SMA | 265×140×43 | 75 | -20–+65 | 921–960 | 876–915 |
Предельные значения: потери — не более; КСВН — не более; развязка между каналами — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Диапазон настройки, МГц | 400–470 — KADAMM ДУ-400/470-100; 60–800 — KADAMM ДУ-60/800-100; 600–1000 — KADAMM ДУ-600/1000-100; 600–2200 — KADAMM ДУ-600/2200-20-1, KADAMM ДУ-600/2200-20-2; 650–2700 — KADAMM ДУ-650/2700-30 |
| Разнос каналов, МГц | 5 — KADAMM ДУ-400/470-100; от 30 — KADAMM ДУ-60/800-100; 10 — KADAMM ДУ-600/1000-100; 11 — KADAMM ДУ-600/2200-20-1; 13 — KADAMM ДУ-600/2200-20-2, KADAMM ДУ-650/2700-30 |
| Частоты канала 3, МГц | 380–385 — KADAMM ДУ-380/386,6-390/396,6-380/385-200; 417–429 — KADAMM ДУ-380/395-390/395-417/429-100 |
| Параметр | Что означает |
|---|---|
| Частоты канала 1, МГц | Частоты, на которые настроен канал. В серии: 292–2695 МГц. |
| Вносимые потери, дБ | Потери в каналах передачи и приёма. В серии: 0,5–5 дБ. |
| Развязка между каналами, дБ | Подавление сигнала передатчика на входе приёмника. В серии: 40–95 дБ. |
| КСВН | Согласование. В серии: 1,22–1,5. |
| Средняя мощность, Вт | Допустимая мощность передатчика. В серии: 10–400 Вт. |
| Соединитель | Тип соединителей. В серии: N, SMA; 7/16, N; N (розетка). |
| Рабочая температура, °C | Температурный диапазон. В серии: -55–85 °C. |
| Габаритные размеры, мм | Размеры. В серии: по таблице исполнений (корпусов: 33). |
Выбор внутри серии KADAMM ДУ: средняя мощность, Вт — от 400 у KADAMM ДУ-300/320-360/380-400 до 10 у KADAMM ДУ-344/351-381/396-10; вносимые потери, дБ — от 0,5 у KADAMM ДУ-60/800-100 до 5 у KADAMM ДУ-491,438/493,613-488,438/490,613-50; КСВН — от 1,22 у KADAMM ДУ-600/1000-100 до 1,5 у KADAMM ДУ-2620/2695-2545/2580-100.
Дуплексер настраивают на частоты каналов до установки. Корпус не подвергают ударам: смещение настроечных элементов сбивает частоты. Соединения выполняют качественными кабелями: плохой контакт создаёт интермодуляционные помехи в приёмнике.
Серия KADAMM ДУ (244 МГц – 2,695 ГГц; диапазоны IEEE L): ретрансляторы; стационарные радиостанции; транкинговые и технологические сети; системы связи на объектах.
Комплект поставки модели серии KADAMM ДУ: дуплексный фильтр, паспорт изделия.
Чтобы принимать и передавать одновременно на одной антенне.
Да, в пределах диапазона настройки, с помощью измерительного прибора.
От числа резонаторов и разноса частот: чем ближе частоты, тем больше потери при той же развязке.
Передатчик снизит чувствительность приёмника.
Все 33 модели серии KADAMM ДУ работают в диапазоне 244 МГц – 2,695 ГГц.
Соединители серии KADAMM ДУ — N, SMA; по моделям: KADAMM ДУ-60/800-100 — N, SMA; KADAMM ДУ-292/318-244/270-400 — 7/16, N; KADAMM ДУ-300/320-360/380-400 — 7/16, N; KADAMM ДУ-344/351-381/396-10 — N, SMA; KADAMM ДУ-361/366-351/356-80 — N, SMA; KADAMM ДУ-380/386,6-390/396,6-380/385-200 — 7/16, N; ещё 27 в таблице исполнений.
Дуплексер разделяет близкие частоты приёма и передачи в одном диапазоне, диплексер — разные диапазоны (например, УКВ и ДМВ) на общий кабель или антенну.
Развязка должна подавить мощность передатчика на входе приёмника до уровня, не ухудшающего чувствительность; значения развязки каждой модели — в таблице.
Настройка выполняется при изготовлении под частоты заявки; перестройка в пределах диапазона модели — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДУ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДУ могут уточняться без уведомления.
Поставляем Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ KADAMM ДУ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
