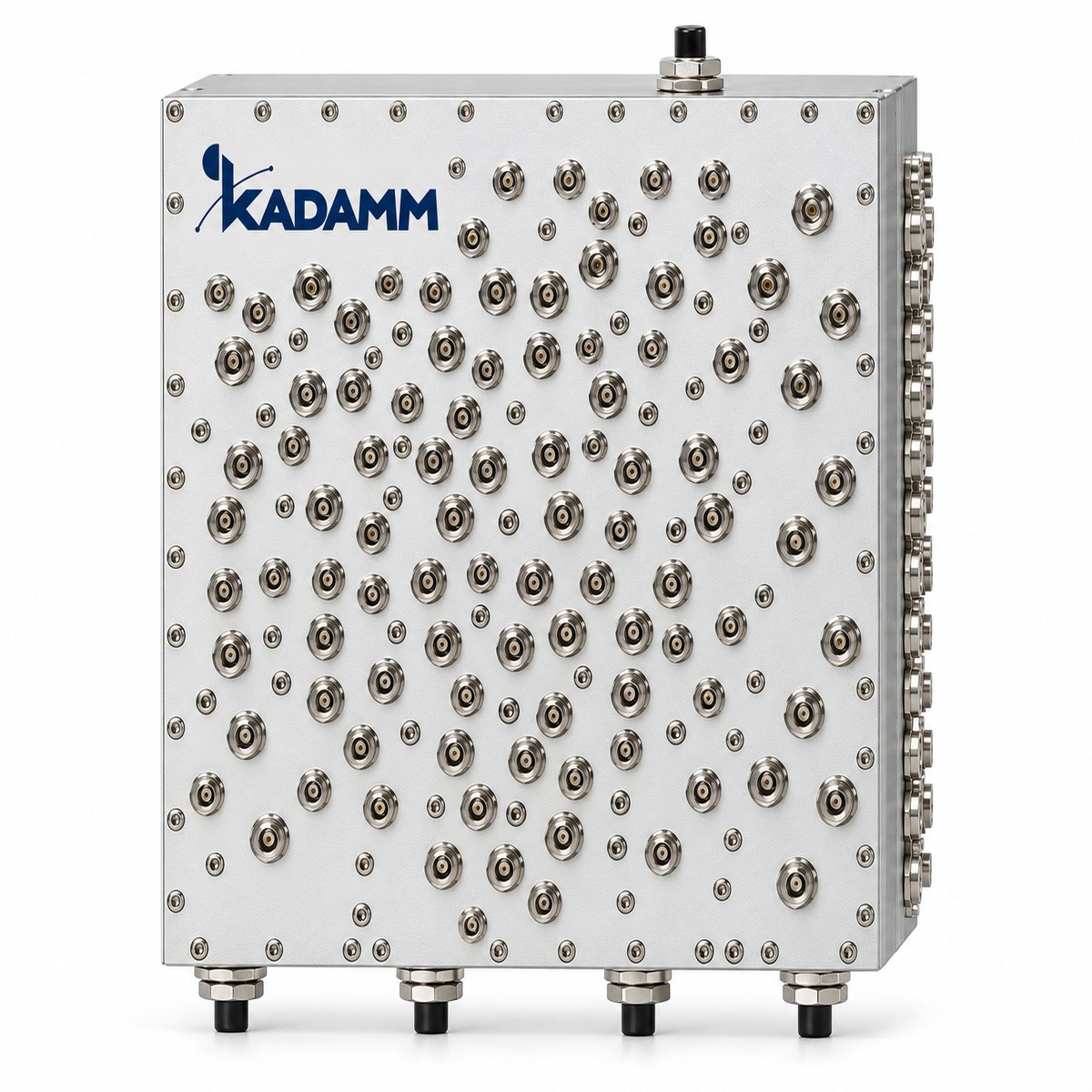

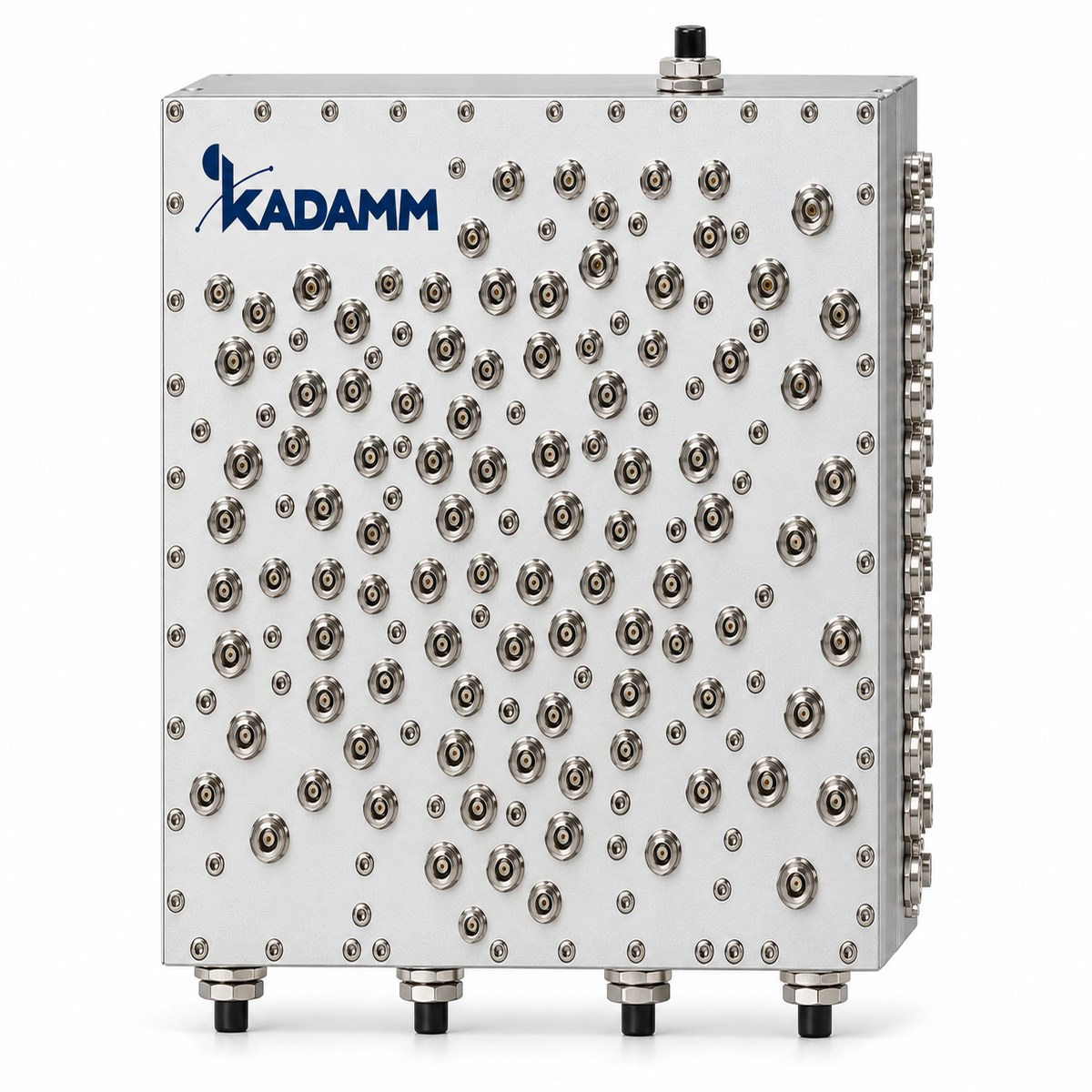

KADAMM МП-Ф-4 — мультиплексор, полоса 720–2690 МГц. Основные данные: мощность до 1–200 Вт. В карточке 11 исполнений; параметры каждого — в таблице «Исполнения».
Мультиплексор объединяет сигналы разных полос частот в один выход — на общую антенну или распределительную сеть — с помощью частотно-избирательных фильтров: каждый вход пропускает только свою полосу, остальные отражает обратно в общий узел. Поэтому сигнал проходит с небольшим вносимым ослаблением, а не теряет половину мощности, как в гибридном мосте.
Развязка между входами показывает, какая часть сигнала одной полосы просачивается на вход соседней. Её хватает, чтобы передатчики разных систем не нагружали друг друга и продукты их смешения не попадали обратно в тракты. Плата за малые потери — фиксированные полосы портов: комбайнер подбирают под конкретные диапазоны.
Сопряжение с трактом: волновое сопротивление 50 Ом; допустимая мощность 1–200 Вт. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 720–2690 МГц |
| Число полос | 4 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 1–200 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-4-720/2690-SMA | уточняйте у менеджера | 720–960 / 1800–2170 / 2300–2400 / 2500–2615 / 2625–2690 | ≤2,0 | ≥35 | 50 | SMA (розетка) | 155 × 138 × 36 мм |
| KADAMM МП-4-729/2200-N | 4 | 729–756 / 859–894 / 1930–1990 / 2110–2200 | ≤0,8 | ≥55 | 200 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 180 × 40 мм |
| KADAMM МП-4-777/1910-SMA | 4 | 777–787 / 814–849 / 1710–1780 / 1850–1910 | ≤1,0 | ≥55 | 50 | SMA (розетка) | 260 × 180 × 40 мм |
| KADAMM МП-4-780/934-N | уточняйте у менеджера | 780–820 / 885–934 | ≤0,5 / ≤4,0 | ≥50 | 50 | порты 1 и 2 N (розетка), входы полос SMA (розетка) | 170 × 150 × 46 мм |
| KADAMM МП-4-824/1980-SMA | 4 | 824–845 / 880–915 / 1710–1785 / 1920–1980 | ≤2,0 | ≥45 | 1 | SMA (розетка) | 180 × 103 × 34 мм |
| KADAMM МП-4-824/1990-SMA | 4 | 824–849 / 869–894 / 1805–1910 / 1930–1990 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥65 / ≥20 / ≥65 / ≥20 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-824/1990-SMA-2 | 4 | 824–849 / 869–894 / 1850–1910 / 1930–1990 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥48 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-880/1880-SMA | 4 | 880–915 / 925–960 / 1710–1785 / 1805–1880 | ≤1,5 | ≥85 | 20 | SMA (розетка) | 200 × 90 × 80 мм |
| KADAMM МП-4-880/1880-SMA-2 | 4 | 880–915 / 925–960 / 1710–1785 / 1805–1880 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥65 / ≥20 / ≥65 / ≥20 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-880/1880-SMA-3 | 4 | 880–915 / 925–960 / 1710–1785 / 1805–1880 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥48 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-880/2400-SMA | 4 | 880–915 / 1710–1785 / 1920–1980 / 2300–2400 | ≤1,0 | ≥17,5 | 20 | SMA (розетка) | 135 × 100 × 34 мм |
Другие разъёмы, полосы и исполнения — уточняйте у менеджера.
Комбайнеры ставят на сайтах базовых станций, чтобы несколько диапазонов работали через одну антенну и один фидер, и на входе систем внутреннего покрытия, где сигналы операторов и систем сводятся в общую распределительную сеть.
Один и тот же прибор работает в обе стороны: на передачу он объединяет, на приём — разделяет полосы по своим портам. Мультиплексоры с узкими полосами разделяют каналы радиосвязи и служб в общем тракте.
Полосы портов. Каждая система — в полосу своего порта.
Защитные интервалы. Между полосами соседних портов нужен частотный разнос — смотрите полосы в таблице.
Изделие выбранного исполнения, паспорт.

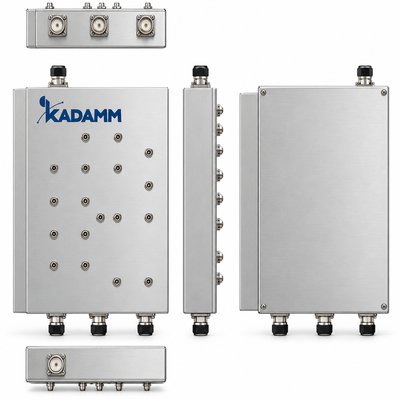

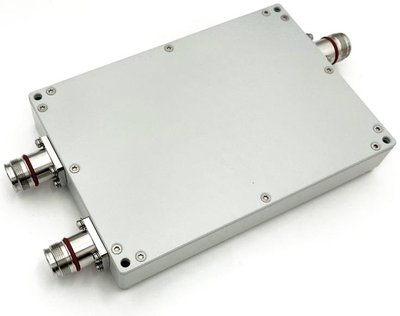

| Параметр | МП-Ф-4 | МП-Ф-3 | МП-Ф-5 | МП-Ф-2 | МП-Ф-6 | ДМ-300/960 | НО-380/960 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 720–2690 МГц | 698–2700 МГц | 430–3594 МГц | 80–4200 МГц | 703–2690 МГц | 300–960 МГц | 380–960 МГц |
| Тип | комбайнер | комбайнер | комбайнер | комбайнер | комбайнер | делитель | ответвитель |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Комбайнер разделяет сигналы по частоте: каждая полоса проходит со своего входа с малым вносимым ослаблением. Гибридный мост частоту не различает и делит мощность пополам, поэтому на каждую несущую теряется 3 дБ, если второй выход закрыт нагрузкой. Вносимое ослабление комбайнера указано для каждой полосы портов.
Зато мост объединяет сигналы одной полосы, чего комбайнер не умеет. Поэтому для разных диапазонов берут комбайнер, а для двух операторов в одной полосе — мост; на сложных сайтах их сочетают. Комбайнер и мосты часто стоят вместе в составе POI на входе многооператорской DAS.
Нет: на один порт подают только сигналы его полосы, и два передатчика одной полосы на разные порты не разведёшь — у портов разные частоты. Два сигнала одной полосы сначала объединяют гибридным мостом или канальным комбайнером, а уже потом подают на порт комбайнера.
Если полосы ваших систем не совпадают с полосами портов, пришлите их список — подберём исполнение KADAMM или предложим схему из комбайнера и мостов. Схему объединения выбирают по разносу частот передатчиков и допустимым потерям в тракте; расчёт сделаем по вашим частотам.
Допустимая мощность — 1–200 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM МП-Ф-4, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM МП-Ф-4 могут уточняться без уведомления.
