Резонаторные мультиплексеры для сведения пяти полос в общий тракт: 430–3594 МГц, 23 исполнений, мощность 1–400 Вт, разъёмы по исполнению.

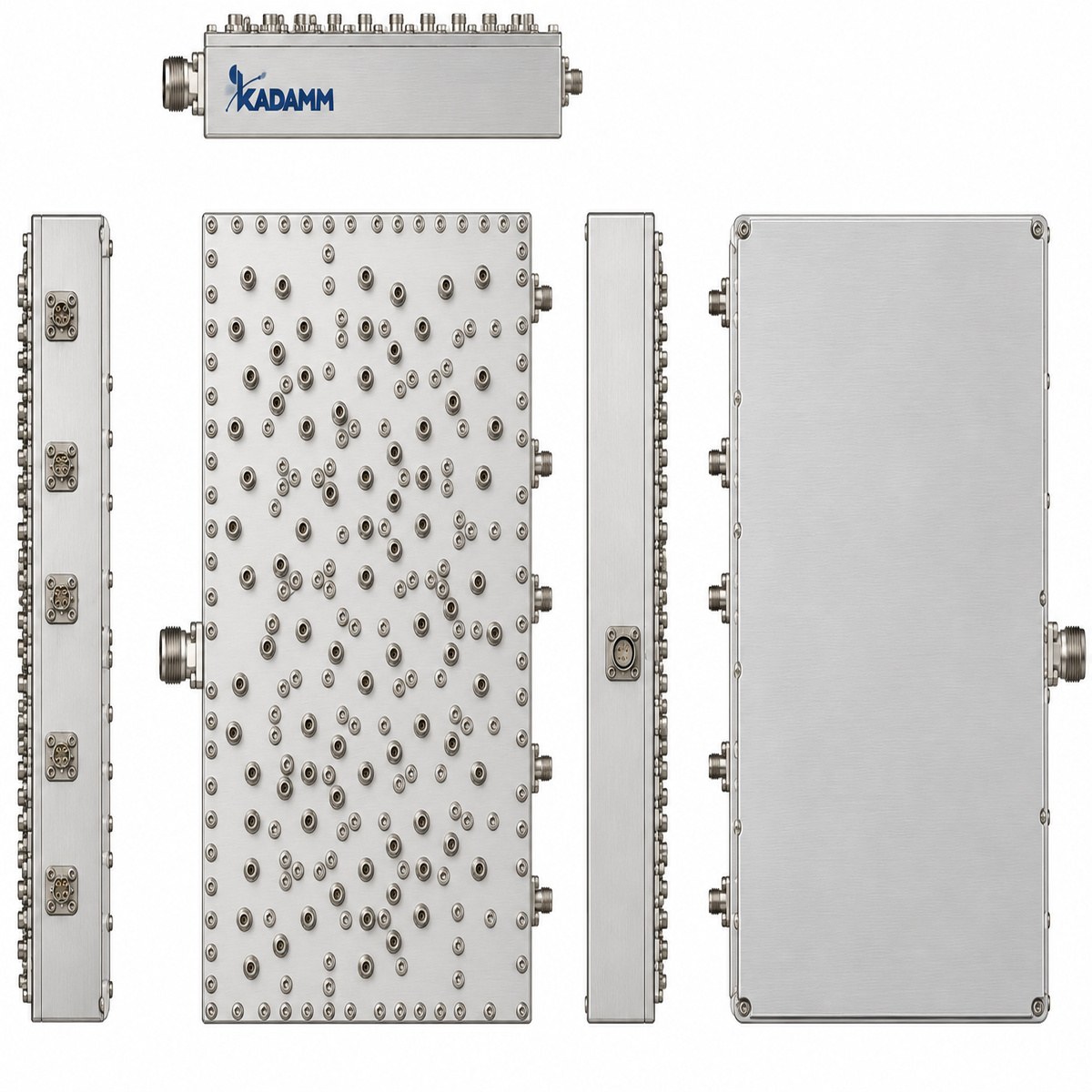

KADAMM МП-Ф-5 — мультиплексор, полоса 430–3594 МГц. Основные данные: мощность до 1–400 Вт. В карточке 23 исполнения; параметры каждого — в таблице «Исполнения».
Мультиплексор объединяет сигналы разных полос частот в один выход — на общую антенну или распределительную сеть — с помощью частотно-избирательных фильтров: каждый вход пропускает только свою полосу, остальные отражает обратно в общий узел. Поэтому сигнал проходит с небольшим вносимым ослаблением, а не теряет половину мощности, как в гибридном мосте.
Развязка между входами показывает, какая часть сигнала одной полосы просачивается на вход соседней. Её хватает, чтобы передатчики разных систем не нагружали друг друга и продукты их смешения не попадали обратно в тракты. Плата за малые потери — фиксированные полосы портов: комбайнер подбирают под конкретные диапазоны.
Сопряжение с трактом: волновое сопротивление 50 Ом; допустимая мощность 1–400 Вт. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 430–3594 МГц |
| Число полос | 5 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 1–400 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-5-430/3594-716 | 5 | 430–467 / 703–862 / 1525–1626 / 2400–2495 / 3410–3594 | ≤1,0 | ≥60 | 120 | входы полос N (розетка) | 134 × 175 × 91 мм |
| KADAMM МП-5-703/2570-SMA | 5 | 703–748 / 824–849 / 1710–1770 / 1850–1910 / 2500–2570 | ≤2,0 | ≥70 | 50 | SMA (розетка) | 129 × 116 × 65 мм |
| KADAMM МП-5-703/2690-716 | 5 | 703–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | ≤1,0 | ≥60 | 120 | входы полос N (розетка) | 156 × 190 × 80 мм |
| KADAMM МП-5-729/2360-N | 5 | 729–768 / 859–894 / 1930–1995 / 2110–2180 / 2350–2360 | ≤0,6 / ≤0,6 / ≤0,6 / ≤0,6 / ≤1,1 | ≥60 | 80 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 182 × 36 мм |
| KADAMM МП-5-758/2170-N | 5 | 758–803 / 869–880 / 925–960 / 1805–1880 / 2110–2170 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 | ≥70 / ≥75 / ≥75 / ≥75 / ≥60 | 60 | выход TX N (розетка), остальные порты SMA (розетка) | 129 × 116 × 68 мм |
| KADAMM МП-5-758/2690-SMA | 5 | 758–803 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-758/2690-N | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,3 / ≤1,2 / ≤1,3 / ≤1,2 / ≤1,2 | ≥65 | 60 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 182 × 36 мм |
| KADAMM МП-5-758/2690-TNC | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,0 | ≥80 | 20 | общий порт TNC (розетка), остальные порты SMA (розетка) | 210 × 184 × 39 мм |
| KADAMM МП-5-758/2690-N-2 | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 60 | общий порт N (розетка), входы полос SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-758/2690-N-3 | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2200 / 2620–2690 | ≤1,5 | ≥65 | 80 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 181,7 × 36 мм |
| KADAMM МП-5-758/2690-SMA-2 | 5 | 758–803 / 869–894 / 1930–1990 / 2100–2170 / 2570–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤3,3 | ≥35 | 2 | SMA (розетка) | 225 × 172 × 34 мм |
| KADAMM МП-5-758/2690-SMA-3 | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2300–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,0 | ≥80 | 20 | SMA (розетка) | 210 × 184 × 39 мм |
| KADAMM МП-5-758/2690-SMA-4 | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-791/2690-SMA | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-791/2690-N | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤0,75 / ≤0,75 / ≤0,5 / ≤0,5 / ≤0,5 | ≥40 | 250 | общий порт N (розетка), входы полос SMA (розетка) | 160 × 198 × 38 мм |
| KADAMM МП-5-791/2690-N-2 | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2550–2690 | ≤0,75 / ≤0,75 / ≤0,5 / ≤0,5 / ≤0,5 | ≥40 | 250 | общий порт N (розетка), входы полос SMA (розетка) | 160 × 198 × 38 мм |
| KADAMM МП-5-791/2690-SMA-2 | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,0 | ≥25 | 50 | SMA (розетка) | 115 × 105 × 65 мм |
| KADAMM МП-5-703/1980-SMA | 5 | 824–835 / 880–915 / 703–748 / 1710–1785 / 1920–1980 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 | ≥70 | 50 | SMA (розетка) | 129 × 116 × 68 мм |
| KADAMM МП-5-824/2400-SMA | 5 | 824–849 / 880–915 / 1710–1785 / 1920–1980 / 2300–2400 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥45 | 1 | SMA (розетка) | 116 × 116 × 74 мм |
| KADAMM МП-5-824/2570-N | 5 | 824–834 / 880–915 / 1710–1785 / 1900–1960 / 2100–2570 | ≤1,4 / ≤1,0 / ≤0,7 / ≤0,7 / ≤0,7 | ≥90 | 3 | N (розетка) | 200 × 140 × 36 мм |
| KADAMM МП-5-824/2690-N | 5 | 824–875 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | ≤2,0 / ≤1,5 / ≤1,1 / ≤1,1 / ≤1,1 | ≥20 / ≥20 / ≥50 / ≥50 / ≥50 | 400 | N (розетка) | 190 × 156 × 80 мм |
| KADAMM МП-5-830/2570-SMA | 5 | 830–867 / 875–915 / 1705–1785 / 1915–1985 / 2495–2570 | ≤1,0 / ≤1,0 / ≤0,8 / ≤0,8 / ≤0,8 | ≥30 | 1 | SMA (розетка) | 215 × 140 × 34 мм |
| KADAMM МП-5-859/2400-SMA | 5 | 859–894 / 925–960 / 1805–1880 / 2110–2170 / 2300–2400 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥60 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
Другие разъёмы, полосы и исполнения — уточняйте у менеджера.
Комбайнеры ставят на сайтах базовых станций, чтобы несколько диапазонов работали через одну антенну и один фидер, и на входе систем внутреннего покрытия, где сигналы операторов и систем сводятся в общую распределительную сеть.
Один и тот же прибор работает в обе стороны: на передачу он объединяет, на приём — разделяет полосы по своим портам. Мультиплексоры с узкими полосами разделяют каналы радиосвязи и служб в общем тракте.
Полосы портов. Каждая система — в полосу своего порта.
Защитные интервалы. Между полосами соседних портов нужен частотный разнос — смотрите полосы в таблице.
Изделие выбранного исполнения, паспорт.
| Параметр | МП-Ф-5 | МП-Ф-4 | МП-Ф-6 | МП-Ф-3 | МП-Ф-2 | ДМ-300/960 | НО-380/960 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 430–3594 МГц | 720–2690 МГц | 703–2690 МГц | 698–2700 МГц | 80–4200 МГц | 300–960 МГц | 380–960 МГц |
| Тип | комбайнер | комбайнер | комбайнер | комбайнер | комбайнер | делитель | ответвитель |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Комбайнер разделяет сигналы по частоте: каждая полоса проходит со своего входа с малым вносимым ослаблением. Гибридный мост частоту не различает и делит мощность пополам, поэтому на каждую несущую теряется 3 дБ, если второй выход закрыт нагрузкой. Вносимое ослабление комбайнера указано для каждой полосы портов.
Зато мост объединяет сигналы одной полосы, чего комбайнер не умеет. Поэтому для разных диапазонов берут комбайнер, а для двух операторов в одной полосе — мост; на сложных сайтах их сочетают. Комбайнер и мосты часто стоят вместе в составе POI на входе многооператорской DAS.
Нет: на один порт подают только сигналы его полосы, и два передатчика одной полосы на разные порты не разведёшь — у портов разные частоты. Два сигнала одной полосы сначала объединяют гибридным мостом или канальным комбайнером, а уже потом подают на порт комбайнера.
Если полосы ваших систем не совпадают с полосами портов, пришлите их список — подберём исполнение KADAMM или предложим схему из комбайнера и мостов. Схему объединения выбирают по разносу частот передатчиков и допустимым потерям в тракте; расчёт сделаем по вашим частотам.
Допустимая мощность — 1–400 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM МП-Ф-5, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM МП-Ф-5 могут уточняться без уведомления.
Поставляем Мультиплексеры пятидиапазонные серии КАДАММ МП-Ф-5 — 430–3594 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
