Резонаторные комбайнеры для сведения двух полос в общий тракт: 80–4200 МГц, 16 исполнений, мощность 10–400 Вт, разъёмы по исполнению.

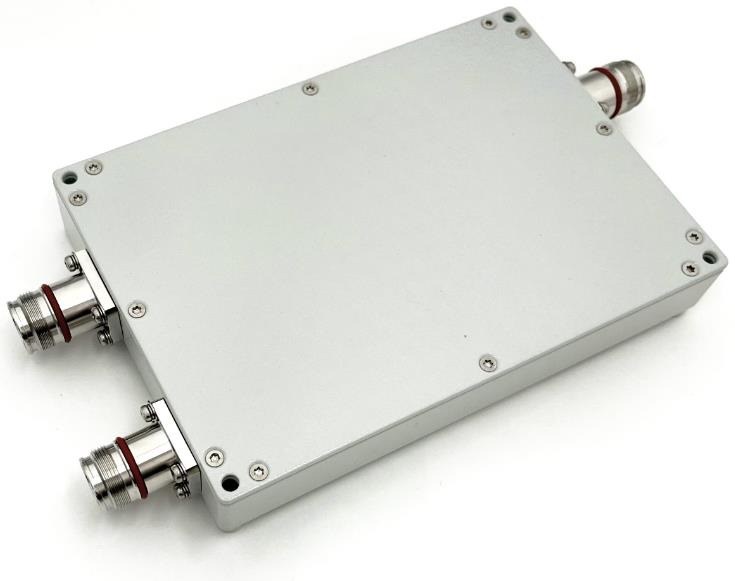

KADAMM МП-Ф-2 — комбайнер (многополосный сумматор), полоса 80–4200 МГц. Основные данные: мощность до 10–400 Вт. В карточке 16 исполнений; параметры каждого — в таблице «Исполнения».
Комбайнер (многополосный сумматор) объединяет сигналы разных полос частот в один выход — на общую антенну или распределительную сеть — с помощью частотно-избирательных фильтров: каждый вход пропускает только свою полосу, остальные отражает обратно в общий узел. Поэтому сигнал проходит с небольшим вносимым ослаблением, а не теряет половину мощности, как в гибридном мосте.
Развязка между входами показывает, какая часть сигнала одной полосы просачивается на вход соседней. Её хватает, чтобы передатчики разных систем не нагружали друг друга и продукты их смешения не попадали обратно в тракты. Плата за малые потери — фиксированные полосы портов: комбайнер подбирают под конкретные диапазоны.
Сопряжение с трактом: волновое сопротивление 50 Ом; допустимая мощность 10–400 Вт. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 80–4200 МГц |
| Число полос | 2 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 10–400 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-2-80/2700-4.3-10 | 2 | 80–520 / 694–2700 | ≤0,4 / ≤0,6 | ≥50 | 120 | 4.3-10 (розетка) | 187,2 × 130,4 × 31,8 мм |
| KADAMM МП-2-1200/2300-SMA | 2 | 1200–1300 / 2100–2300 | ≤1,6 | ≥100 | 10 | SMA (розетка) | 166,64 × 40,64 × 16,26 мм |
| KADAMM МП-2-2300/2615-SMA | 2 | 2300–2400 / 2575–2615 | ≤1,0 / ≤2,3 | ≥60 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2300/2690-SMA | 2 | 2300–2400 / 2496–2690 | ≤0,6 | ≥90 | 50 | SMA (розетка) | 120 × 70 × 24 мм |
| KADAMM МП-2-2300/2690-SMA-2 | 2 | 2300–2400 / 2496–2690 | ≤1,0 / ≤0,8 | ≥60 | 50 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2300/3800-SMA | 2 | 2300–2400 / 3300–3800 | ≤0,9 | ≥60 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2575/3800-SMA | 2 | 2575–2615 / 3300–3800 | ≤2,6 / ≤0,8 | ≥40 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-350/2690-4.3-10 | 2 | 350–1000 / 1427–2690 | ≤0,4 | ≥55 | 300 | 4.3-10 (розетка) | 205 × 100 × 45 мм |
| KADAMM МП-2-380/2690-4.3-10 | 2 | 380–960 / 1427–2690 | ≤0,5 | ≥50 | 250 | 4.3-10 (розетка) | 161 × 83,5 × 35 мм |
| KADAMM МП-2-380/2690-4.3-10-2 | 2 | 380–960 / 1427–2690 | ≤0,4 | ≥50 | 300 | 4.3-10 (розетка) | 173 × 100 × 45 мм |
| KADAMM МП-2-380/2700-N | 2 | 380–960 / 1695–2700 | ≤0,3 | ≥55 | 200 | N (розетка) | 161 × 83,5 × 30 мм |
| KADAMM МП-2-433/2500-716 | 2 | 433–434 / 2400–2500 | ≤0,3 | ≥20 | 400 | уточняйте у менеджера | 135 × 85 × 48 мм |
| KADAMM МП-2-698/2690-N | 2 | 698–2200 / 2400–2690 | ≤1,5 / ≤2,0 | ≥50 | 20 | N (розетка) | 85 × 65 × 22 мм |
| KADAMM МП-2-698/4200-N | 2 | 698–2690 / 3300–4200 | ≤0,3 | ≥30 / ≥60 | 200 | N (розетка) | 145 × 85 × 37 мм |
| KADAMM МП-2-869/1990-SMA | 2 | 869–894 / 1930–1990 | ≤1,2 | ≥50 | 40 | SMA (розетка) | 100 × 97 × 30 мм |
| KADAMM МП-2-925/1880-SMA | 2 | 925–960 / 1805–1880 | ≤1,2 | ≥50 | 40 | SMA (розетка) | 100 × 97 × 30 мм |
Другие разъёмы, полосы и исполнения — уточняйте у менеджера.
Комбайнеры ставят на сайтах базовых станций, чтобы несколько диапазонов работали через одну антенну и один фидер, и на входе систем внутреннего покрытия, где сигналы операторов и систем сводятся в общую распределительную сеть.
Один и тот же прибор работает в обе стороны: на передачу он объединяет, на приём — разделяет полосы по своим портам. Мультиплексоры с узкими полосами разделяют каналы радиосвязи и служб в общем тракте.
Полосы портов. Каждая система — в полосу своего порта.
Защитные интервалы. Между полосами соседних портов нужен частотный разнос — смотрите полосы в таблице.
Изделие выбранного исполнения, паспорт.
| Параметр | МП-Ф-2 | МП-Ф-3 | МП-Ф-4 | МП-Ф-5 | МП-Ф-6 | ДМ-300/960 | НО-380/960 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 80–4200 МГц | 698–2700 МГц | 720–2690 МГц | 430–3594 МГц | 703–2690 МГц | 300–960 МГц | 380–960 МГц |
| Тип | комбайнер | комбайнер | комбайнер | комбайнер | комбайнер | делитель | ответвитель |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Комбайнер разделяет сигналы по частоте: каждая полоса проходит со своего входа с малым вносимым ослаблением. Гибридный мост частоту не различает и делит мощность пополам, поэтому на каждую несущую теряется 3 дБ, если второй выход закрыт нагрузкой. Вносимое ослабление комбайнера указано для каждой полосы портов.
Зато мост объединяет сигналы одной полосы, чего комбайнер не умеет. Поэтому для разных диапазонов берут комбайнер, а для двух операторов в одной полосе — мост; на сложных сайтах их сочетают. Комбайнер и мосты часто стоят вместе в составе POI на входе многооператорской DAS.
Нет: на один порт подают только сигналы его полосы, и два передатчика одной полосы на разные порты не разведёшь — у портов разные частоты. Два сигнала одной полосы сначала объединяют гибридным мостом или канальным комбайнером, а уже потом подают на порт комбайнера.
Если полосы ваших систем не совпадают с полосами портов, пришлите их список — подберём исполнение KADAMM или предложим схему из комбайнера и мостов. Схему объединения выбирают по разносу частот передатчиков и допустимым потерям в тракте; расчёт сделаем по вашим частотам.
Допустимая мощность — 10–400 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM МП-Ф-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM МП-Ф-2 могут уточняться без уведомления.
Поставляем Комбайнеры двухдиапазонные резонаторные серии КАДАММ МП-Ф-2 — 80–4200 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
