Трипле- и мультиплексоры для сведения 3–6 сотовых полос в одну антенну или кабель DAS: 746–2500 МГц, развязка 30–80 дБ.

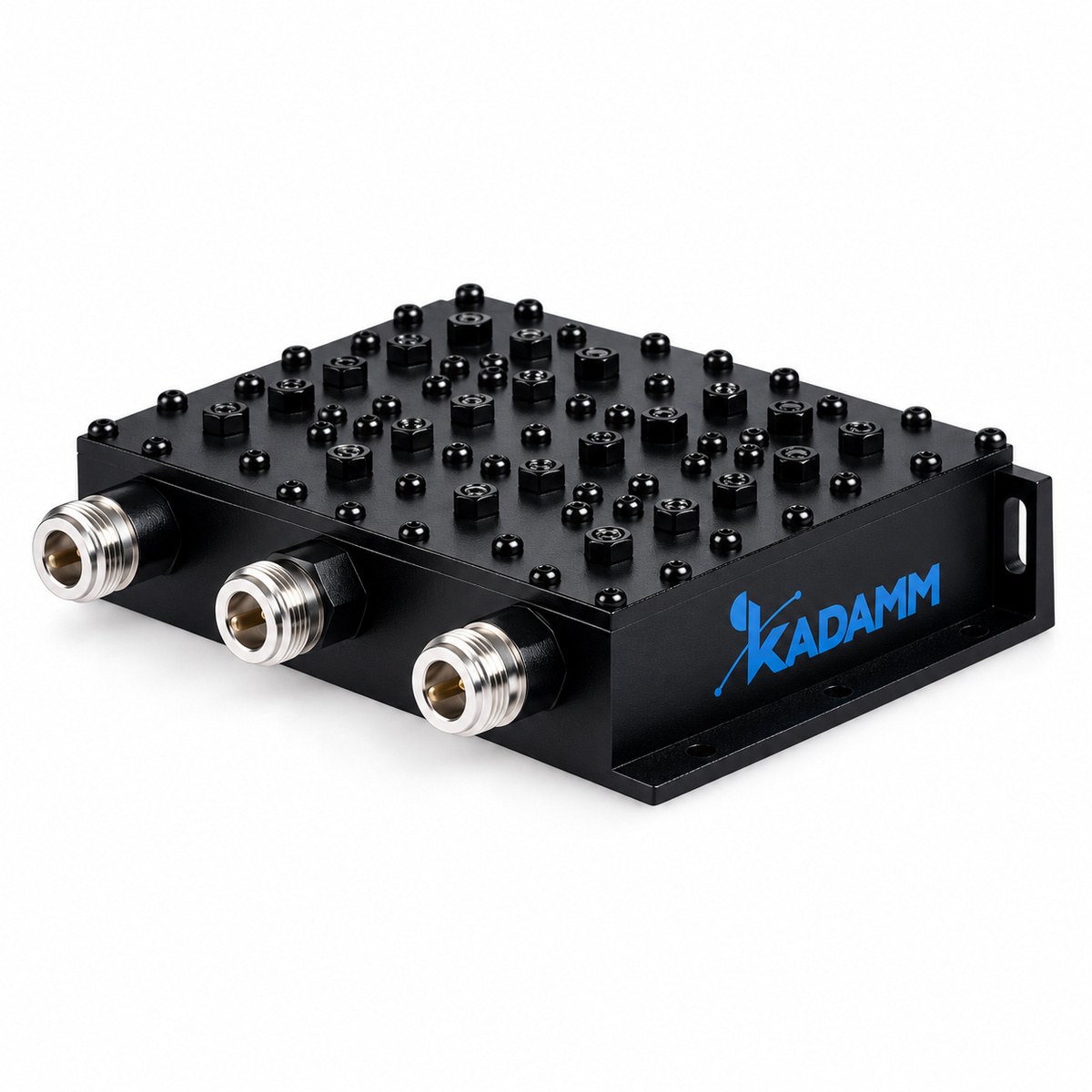

KADAMM МП-К — мультиплексор, полоса 3–6 портов, 746–2500 МГц. Основные данные: соединители — SMA / N. В карточке 14 исполнений; параметры каждого — в таблице «Исполнения».
Мультиплексор объединяет сигналы разных полос частот в один выход — на общую антенну или распределительную сеть — с помощью частотно-избирательных фильтров: каждый вход пропускает только свою полосу, остальные отражает обратно в общий узел. Поэтому сигнал проходит с небольшим вносимым ослаблением, а не теряет половину мощности, как в гибридном мосте.
Развязка между входами показывает, какая часть сигнала одной полосы просачивается на вход соседней. Её хватает, чтобы передатчики разных систем не нагружали друг друга и продукты их смешения не попадали обратно в тракты. Плата за малые потери — фиксированные полосы портов: комбайнер подбирают под конкретные диапазоны.
Сопряжение с трактом: волновое сопротивление 50 Ом; соединители — SMA / N. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Диапазон | 3–6 портов, 746–2500 МГц |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Корпус | резонаторный, металлический |
| Габариты, масса | уточняйте у менеджера |
| Артикул | Портов | Полосы портов | Потери, дБ | Развязка, дБ | Разъём |
|---|---|---|---|---|---|
| KADAMM МП-К3-880/1940/2450 | 3 | порт 1: 800–960 / порт 2: 1710–2170 / порт 3: 2400–2500 | 0,5 | 80 | N–F |
| KADAMM МП-К3-870/940/1960 | 3 | порт 1: 851–894 / порт 2: 925–960 / порт 3: 1930–1990 | 0,8 | 80 | N–F |
| KADAMM МП-К3-920/1770/2020 | 3 | порт 1: 885–954 / порт 2: 1710–1825 / порт 3: 2010–2025 | 0,6 | 80 | N–F |
| KADAMM МП-К3-920/1900/2450 | 3 | порт 1: 885–960 / порт 2: 1900–1910 / порт 3: 2400–2500 | 0,6 | 80 | N–F |
| KADAMM МП-К3-920/1800/2040 | 3 | порт 1: 890–960 / порт 2: 1710–1880 / порт 3: 1920–2170 | 1,0 | 80 | DIN–F |
| KADAMM МП-К3-1900/2020/2140 | 3 | порт 1: 1900–1910 / порт 2: 2010–2025 / порт 3: 2110–2170 | 1,5 | 40 | N–F |
| KADAMM МП-К4-840/880/780/750 | 4 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 776–787 / порт 4: 746–757 | 2,5 | 70 | N–F |
| KADAMM МП-К4-840/880/1730/2130 | 4 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 1710–1755 / порт 4: 2110–2155 | 3,0 | 70 | SMA–F/N–F |
| KADAMM МП-К4-780/750/1730/2130 | 4 | порт 1: 776–787 / порт 2: 746–757 / порт 3: 1710–1755 / порт 4: 2110–2155 | 3,0 | 70 | SMA–F/N–F |
| KADAMM МП-К4-750/780/1880/1960 | 4 | порт 1: 746–757 / порт 2: 776–787 / порт 3: 1850–1910 / порт 4: 1930–1990 | 3,0 | 70 | SMA–F/N–F |
| KADAMM МП-К4-830/880/910/960 | 4 | порт 1: 825–835 / порт 2: 870–880 / порт 3: 909–915 / порт 4: 956–960 | 2,5 | 80 | SMA–F |
| KADAMM МП-К4-920/1770/2040/2440 | 4 | порт 1: 885–954 / порт 2: 1710–1825 / порт 3: 1920–1980 + 2110–2170 / порт 4: 2400–2484 | 2,5 | 80 | SMA–F |
| KADAMM МП-К5-770/860/1920/1740/2140 | 5 | порт 1: 746–787 / порт 2: 824–894 / порт 3: 1850–1990 / порт 4: 1710–1780 / порт 5: 2110–2180 | 1,3 | 60 | N–F |
| KADAMM МП-К6-840/880/1730/2130/2310/2360 | 6 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 1710–1755 / порт 4: 2110–2155 / порт 5: 2305–2315 / порт 6: 2350–2360 | 0,6 | 30 | N–F |
Другие частоты — под заказ; уточняйте у менеджера.
Комбайнеры ставят на сайтах базовых станций, чтобы несколько диапазонов работали через одну антенну и один фидер, и на входе систем внутреннего покрытия, где сигналы операторов и систем сводятся в общую распределительную сеть.
Один и тот же прибор работает в обе стороны: на передачу он объединяет, на приём — разделяет полосы по своим портам. Мультиплексоры с узкими полосами разделяют каналы радиосвязи и служб в общем тракте.
Полосы портов. Каждая система — в полосу своего порта.
Защитные интервалы. Между полосами соседних портов нужен частотный разнос — смотрите полосы в таблице.
Соединители. SMA / N — ответная часть того же типа, без переходников.
Изделие выбранного исполнения.
| Параметр | МП-К | ДУ-К | ФП-К | ДМ-К | НО-К | ГМ-К | ИП-К |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 746–2500 МГц | 228–2650 МГц | 600–2530 МГц | 700–3000 МГц | 800–2500 МГц | 698–2700 МГц | 600–2700 МГц |
| Тип | трипле- и мультиплексоры сотовых полос | дуплексеры под заданные частоты | полосовые резонаторные фильтры | делители мощности микрополосковые | направленные ответвители | гибридные мосты 3 дб | инжекторы питания (bias tee) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Комбайнер разделяет сигналы по частоте: каждая полоса проходит со своего входа с малым вносимым ослаблением. Гибридный мост частоту не различает и делит мощность пополам, поэтому на каждую несущую теряется 3 дБ, если второй выход закрыт нагрузкой. Вносимое ослабление комбайнера указано для каждой полосы портов.
Зато мост объединяет сигналы одной полосы, чего комбайнер не умеет. Поэтому для разных диапазонов берут комбайнер, а для двух операторов в одной полосе — мост; на сложных сайтах их сочетают. Комбайнер и мосты часто стоят вместе в составе POI на входе многооператорской DAS.
Нет: на один порт подают только сигналы его полосы, и два передатчика одной полосы на разные порты не разведёшь — у портов разные частоты. Два сигнала одной полосы сначала объединяют гибридным мостом или канальным комбайнером, а уже потом подают на порт комбайнера.
Если полосы ваших систем не совпадают с полосами портов, пришлите их список — подберём исполнение KADAMM или предложим схему из комбайнера и мостов. Схему объединения выбирают по разносу частот передатчиков и допустимым потерям в тракте; расчёт сделаем по вашим частотам.
Соединители — SMA / N. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM МП-К, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM МП-К могут уточняться без уведомления.
Поставляем Трипле- и мультиплексоры сотовых полос серии КАДАММ МП-К — 3–6 портов, 746–2500 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
