Гибридные мосты 3 дБ 90° и 180° с разъёмами SMA для слаботочных трактов: 698–2700 и 1000–2000 МГц.

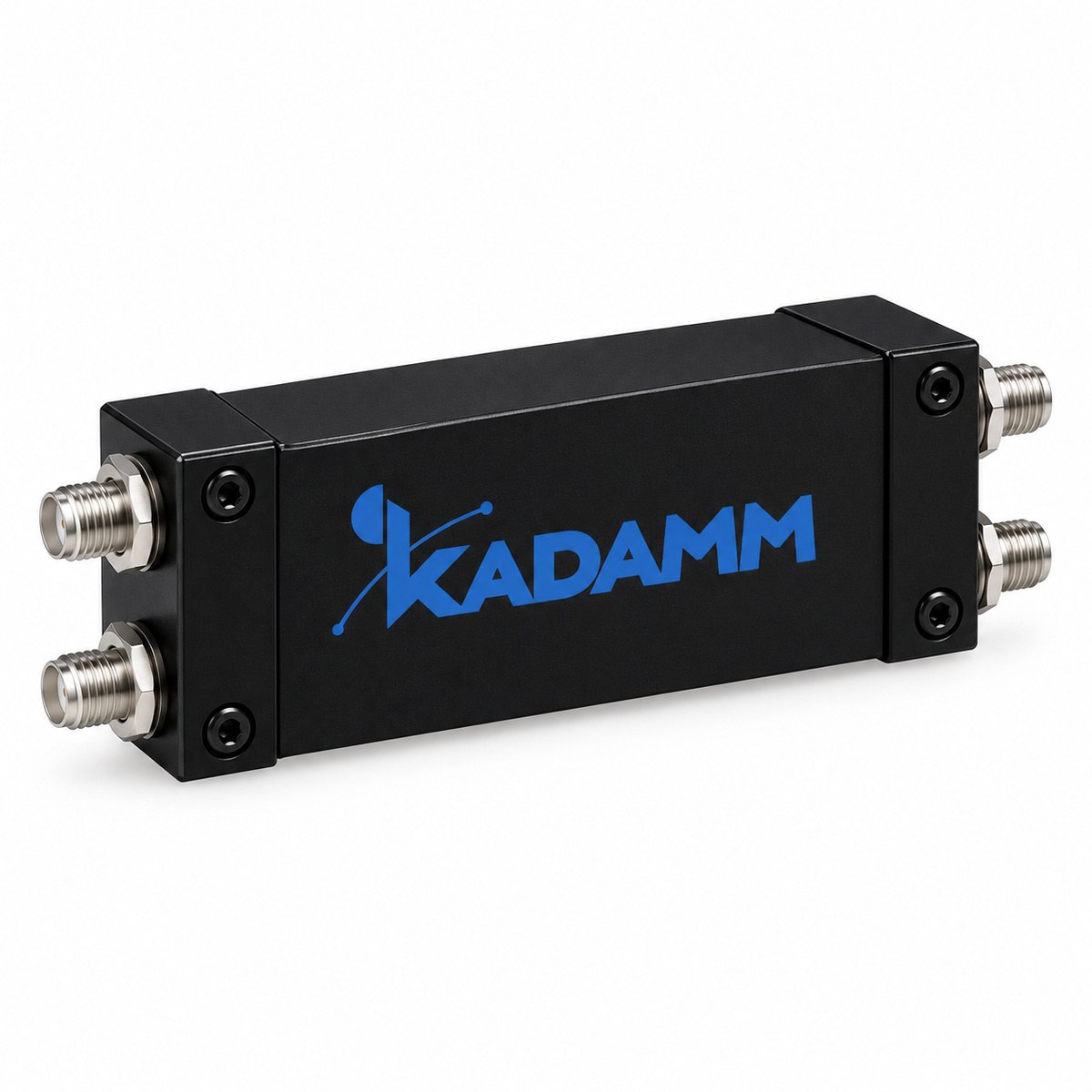

KADAMM ГМ-К — гибридный мост 3 дБ, полоса 698–2700 МГц, 90° и 180°, SMA. Основные данные: соединители — SMA / N. В карточке 2 исполнения; параметры каждого — в таблице «Исполнения».
Гибридный мост 3 дБ — четырёхполюсник с двумя входами и двумя выходами. Сигнал с любого входа делится между выходами поровну, со сдвигом фаз 90° (квадратурный мост) или 180°, а второй вход от него развязан. Так два передатчика работают на две антенны или общую линию, не влияя друг на друга.
Деление пополам — это 3 дБ по определению (10·lg 2 ≈ 3,01 дБ): каждая несущая приходит на каждый выход с половиной мощности. Вносимое ослабление моста — это потери сверх деления. Если используется один выход, а второй закрыт согласованной нагрузкой, каждая несущая теряет 3 дБ — плата за объединение передатчиков одной полосы.
Сопряжение с трактом: волновое сопротивление 50 Ом; соединители — SMA / N. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Диапазон | 698–2700 МГц, 90° и 180°, SMA |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Корпус | металлический |
| Габариты, масса | уточняйте у менеджера |
| Артикул | Фаза | Полоса, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ГМ-К-90-698/2700 | 90° | 698–2700 | 0,3 | 22 | 100 | SMA–F |
| KADAMM ГМ-К-180-1000/2000 | 180° | 1000–2000 | 0,5 | 20 | 100 | SMA–F |
Другие частоты — под заказ; уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Гибридный мост ставят там, где нужно объединить два сигнала одной полосы или разных операторов без частотной селекции: на входе DAS, перед антеннами многооператорских систем, в схемах сложения передатчиков, в измерительных стендах.
Мост 2×2 позволяет подать оба сигнала на две антенны или две ветви распределительной сети — тогда потерь на нагрузке нет; мосты 3×3 и 4×4 строят на тех же принципах для большего числа входов и выходов.
Полоса. Все частоты систем — внутри 698–2700 МГц, 90° и 180°, SMA.
Схема. Два выхода в работе — без потерь на нагрузке; один выход — на втором нагрузка и 3 дБ на каждую несущую.
Соединители. SMA / N — ответная часть того же типа, без переходников.
Изделие выбранного исполнения.
| Параметр | ГМ-К | ДУ-К | МП-К | ФП-К | ДМ-К | НО-К | ИП-К |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 228–2650 МГц | 746–2500 МГц | 600–2530 МГц | 700–3000 МГц | 800–2500 МГц | 600–2700 МГц |
| Тип | гибридные мосты 3 дб | дуплексеры под заданные частоты | трипле- и мультиплексоры сотовых полос | полосовые резонаторные фильтры | делители мощности микрополосковые | направленные ответвители | инжекторы питания (bias tee) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Мост делит мощность каждого входа поровну между двумя выходами — это его принцип работы, а не потери в материале. Если оба выхода работают на антенны или ветви сети, мощность используется полностью; если второй выход закрыт нагрузкой, половина мощности каждой несущей рассеивается в ней.
Сверх этих 3 дБ мост вносит небольшое собственное ослабление. Когда объединяют сигналы разных полос, выгоднее частотно-избирательный комбайнер: у него нет потерь на деление. Для двух операторов одной полосы мост с двумя рабочими выходами — решение без потерь на нагрузке.
Неиспользуемый порт нельзя оставлять открытым: отражение от него возвращается в тракт, ухудшает КСВН и нарушает деление мощности и развязку. На свободный порт ставят согласованную нагрузку того же типа соединителя, рассчитанную на мощность, которая может на него попасть.
Для систем с несколькими несущими нагрузку берут с низкой интермодуляцией — того же класса, что и само устройство. Нагрузки KADAMM с нужными соединителями и мощностью подберём вместе с устройством. Перед отключением ветви сети её порт тоже закрывают нагрузкой, а не оставляют открытым.
Соединители — SMA / N. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ГМ-К, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ГМ-К могут уточняться без уведомления.
Поставляем Гибридные мосты 3 дБ серии КАДАММ ГМ-К — 698–2700 МГц, 90° и 180°, SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
