Дуплексеры для ретрансляторов, BDA и радиостанций под заданные частоты: от 228–236 МГц до 2220–2650 МГц, развязка RX/TX 31–95 дБ.

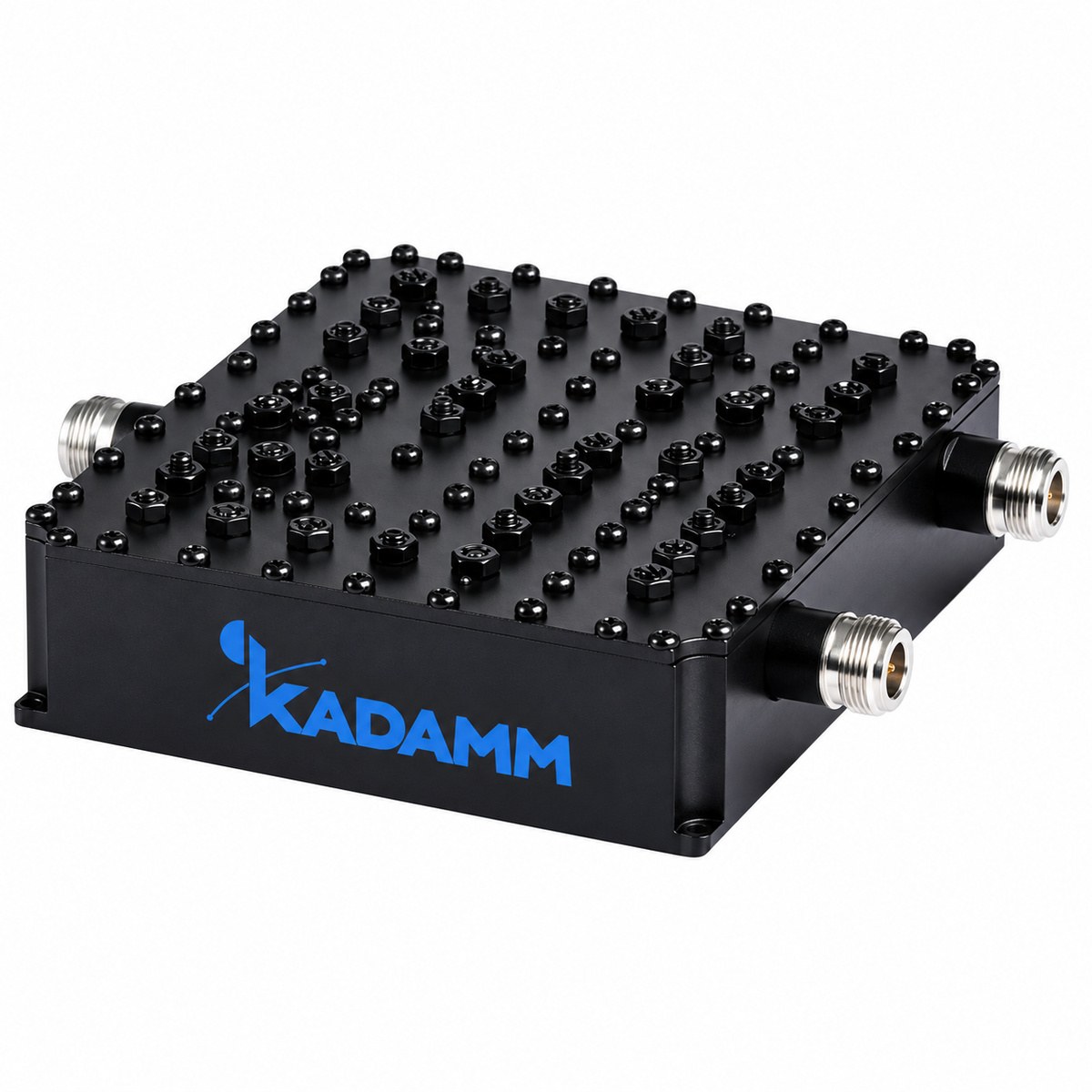

KADAMM ДУ-К — дуплексер, полоса 228–2650 МГц, развязка 31–95 дБ. Основные данные: соединители — SMA / N. В карточке 18 исполнений; параметры каждого — в таблице «Исполнения».
Дуплексер — два фильтра, сведённые к общему антенному входу: один пропускает частоту передачи, другой — частоту приёма. С ним ретранслятор или базовая станция работают на одну антенну и передают и принимают одновременно.
Главный параметр — развязка между каналами: мощный сигнал собственного передатчика должен прийти на вход приёмника ослабленным настолько, чтобы не заглушить слабый сигнал абонента. Чем меньше разнос частот передачи и приёма, тем труднее получить развязку и тем больше резонаторов и потерь у дуплексера.
Дуплексер настраивают на конкретные частоты сети — передачи и приёма. При заказе указывают обе частоты, их разнос и мощность передатчика; перестройка на другие частоты возможна в пределах рабочей полосы прибора.
Сопряжение с трактом: волновое сопротивление 50 Ом; соединители — SMA / N. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Диапазон | 228–2650 МГц, развязка 31–95 дБ |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Корпус | резонаторный, металлический |
| Габариты, масса | уточняйте у менеджера |
| Артикул | Полосы RX / TX | Потери, дБ | Развязка, дБ | Разъём |
|---|---|---|---|---|
| KADAMM ДУ-К-228/236 | RX 228–230 / TX 234–236 | 1,8 | 70 | SMA–F |
| KADAMM ДУ-К-380/395 | RX 380–385 / TX 390–395 | 1,5 | 95 | N–F |
| KADAMM ДУ-К-450/465 | RX 450–455 / TX 460–465 | 1,8 | 80 | SMA–F |
| KADAMM ДУ-К-698/746 | RX 698–716 / TX 728–746 | 1,8 | 50 | N–F |
| KADAMM ДУ-К-813,5/863,5 | RX 813,5–818,5 / TX 858,5–863,5 | 2 | 95 | SMA–F |
| KADAMM ДУ-К-825/880 | RX 825–835 / TX 870–880 | 2 | 90 | SMA–F |
| KADAMM ДУ-К-820/2170 | RX 820–960 / TX 1710–2170 | 0,4 | 80 | N–F |
| KADAMM ДУ-К-824/1990 | RX 824–849. 1850–1910 / TX 869–894. 1930–1990 | 1 | 31 | SMA–F |
| KADAMM ДУ-К-880/960 | RX 880–915 / TX 925–960 | 1 | 60 | SMA–F |
| KADAMM ДУ-К-1710/1880 | RX 1710–1785 / TX 1805–1880 | 1 | 85 | SMA–F |
| KADAMM ДУ-К-1710/2170 | RX 1710–1785. 1920–1980 / TX 1805–1880. 2110–2170 | 1,5 | 31 | SMA–F |
| KADAMM ДУ-К-1850/1990 | RX 1850–1910 / TX 1930–1990 | 1,6 | 90 | SMA–F |
| KADAMM ДУ-К-1910/2180 | RX 1910–1980 / TX 2110–2180 | 1 | 80 | SMA–F |
| KADAMM ДУ-К-1920/2170 | RX 1920–1980 / TX 2110–2170 | 1 | 95 | SMA–F |
| KADAMM ДУ-К-2030/2250 | RX 2030–2070 / TX 2200–2250 | 2,5 | 65 | SMA–F |
| KADAMM ДУ-К-2220/2650 | RX 2220–2320 / TX 2550–2650 | 1 | 70 | N–F |
| KADAMM ДУ-К-2402/2462 | RX 2402–2422 / TX 2442–2462 | 1,6 | 85 | SMA–F |
| KADAMM ДУ-К-2402/2540 | RX 2402–2462 / TX 2477,5–2540 | 1,6 | 65 | SMA–F |
Другие частоты — под заказ; уточняйте у менеджера.
Дуплексеры ставят на ретрансляторы и базовые станции радиосетей УКВ и ДМВ (DMR, TETRA, аналоговые системы), на стационарные радиостанции с одной антенной, а также в сотовых и транкинговых сетях — везде, где приём и передача идут одновременно через общий фидер.
Одна антенна вместо двух — это меньше места на мачте и одинаковая зона покрытия на передачу и приём: у разнесённых антенн диаграммы и высоты подвеса различаются.
Частоты. Передача и приём — внутри 228–2650 МГц, развязка 31–95 дБ, разнос — не меньше расчётного для дуплексера.
Развязка. Больше, чем требует приёмник при мощности вашего передатчика.
Соединители. SMA / N — ответная часть того же типа, без переходников.
Изделие выбранного исполнения.
| Параметр | ДУ-К | МП-К | ФП-К | ДМ-К | НО-К | ГМ-К | ИП-К |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 228–2650 МГц | 746–2500 МГц | 600–2530 МГц | 700–3000 МГц | 800–2500 МГц | 698–2700 МГц | 600–2700 МГц |

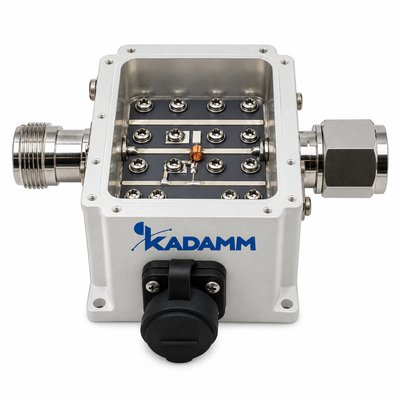

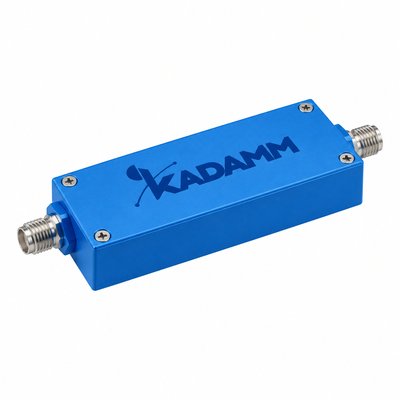

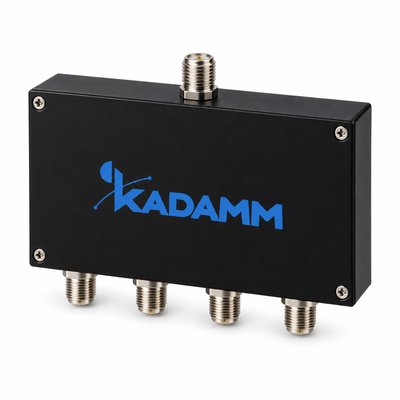

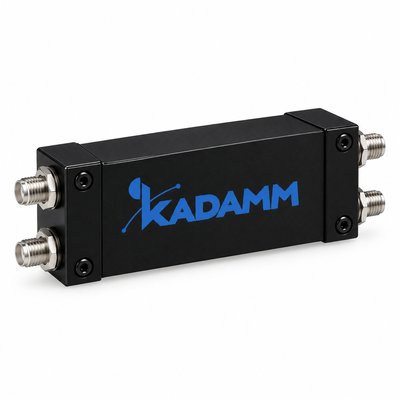

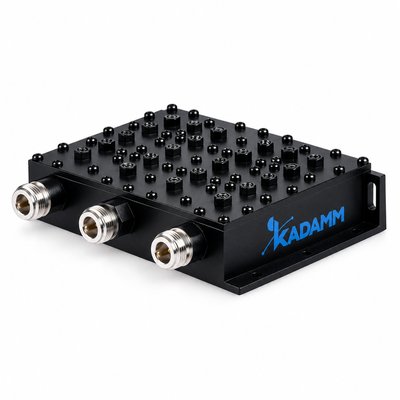

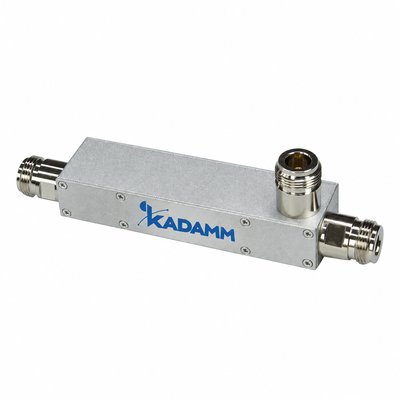

| Тип | дуплексеры под заданные частоты | трипле- и мультиплексоры сотовых полос | полосовые резонаторные фильтры | делители мощности микрополосковые | направленные ответвители | гибридные мосты 3 дб | инжекторы питания (bias tee) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если обе частоты лежат в рабочей полосе 228–2650 МГц, развязка 31–95 дБ, а разнос между ними не меньше того, на который рассчитан дуплексер. При меньшем разносе развязка не будет достигнута, и приёмник ретранслятора начнёт глохнуть от собственного передатчика.
Пришлите частоты передачи и приёма, мощность передатчика и модель ретранслятора — проверим развязку и потери, настроим дуплексер на ваши частоты и подскажем, нужен ли дополнительный фильтр. Дуплексер настраивают и проверяют на ваших частотах до отгрузки.
Развязка между каналами должна ослабить сигнал передатчика на входе приёмника ниже порога его блокирования и не пропустить шум передатчика на частоте приёма. Её считают по мощности передатчика, чувствительности и избирательности приёмника. Требуемая развязка указана в документации на приёмник и передатчик.
Чем мощнее передатчик и ближе частоты, тем больше нужно развязки, а значит, резонаторов и вносимого ослабления. Расчёт для вашей пары частот сделаем по модели станции. Если развязки одного дуплексера не хватает, добавляют фильтр на вход приёмника или на выход передатчика.
Соединители — SMA / N. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ДУ-К, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ДУ-К могут уточняться без уведомления.
Поставляем Дуплексеры под заданные частоты серии КАДАММ ДУ-К — 228–2650 МГц, развязка 31–95 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
