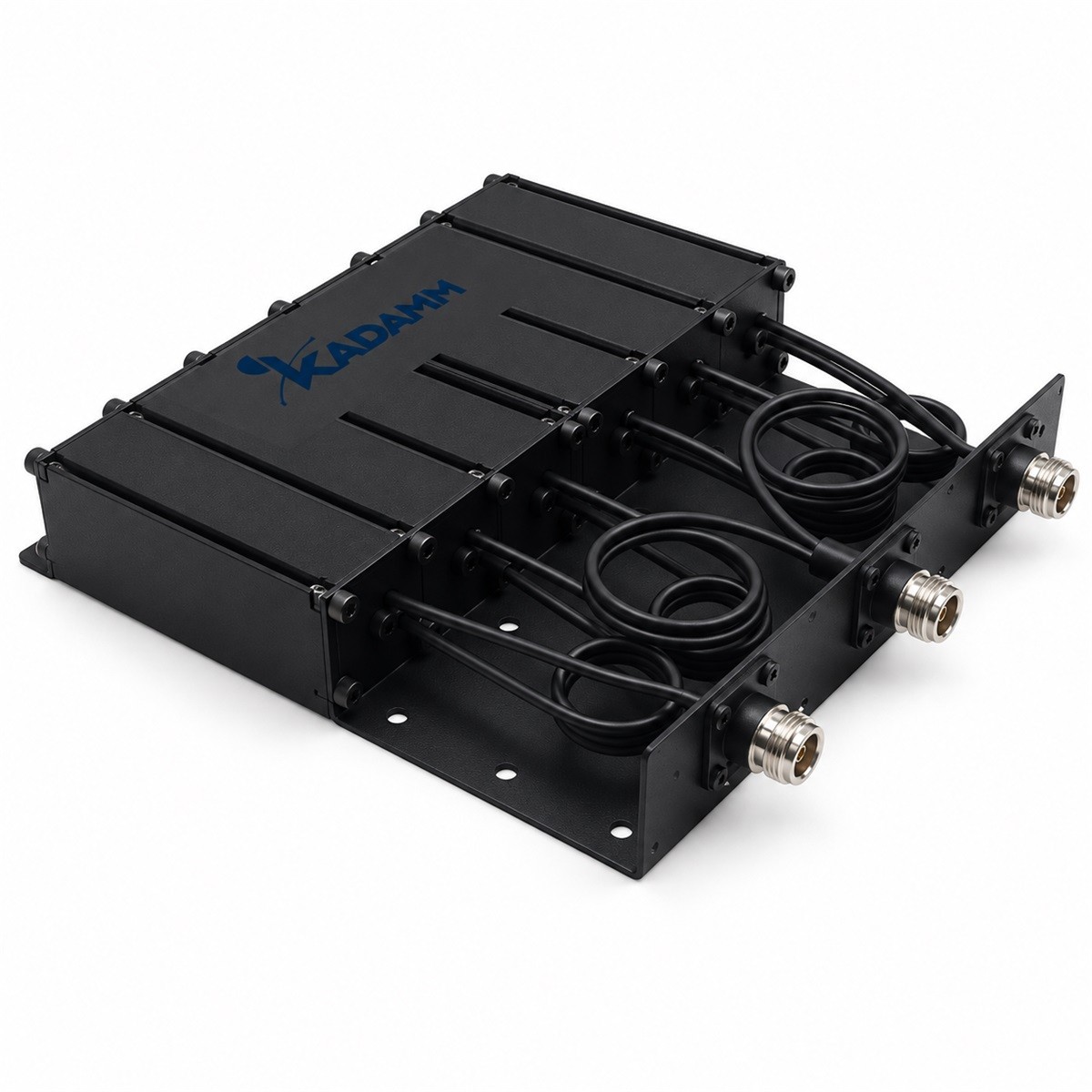

КАДАММ ДУ-330/400 — дуплексеры (дуплексные фильтры) 330–400 МГц с настройкой под разнос частот приёма и передачи: 5–20 МГц (ДУ-330/400-5-10), 5–20 МГц (ДУ-330/400-5-30), 4–20 МГц (ДУ-330/400-4-50), 4–20 МГц (ДУ-330/400-4-100). Вносимые потери ≤1,2 дБ, развязка ≥75 дБ, КСВН ≤1,40. Мощность по исполнению, см. таблицу, разъёмы розетка N. Исполнений в серии — 4, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексеры КАДАММ ДУ-330/400 разделяют приём и передачу в общем фидере и антенне в полосе 330–400 МГц. Исполнения различаются разносом частот приёма и передачи: 5–20 МГц (ДУ-330/400-5-10), 5–20 МГц (ДУ-330/400-5-30), 4–20 МГц (ДУ-330/400-4-50), 4–20 МГц (ДУ-330/400-4-100).
Вносимые потери ≤1,2 дБ, развязка каналов ≥75 дБ, КСВН ≤1,40. При заказе укажите частоты приёма и передачи вашей сети.
Допустимая мощность по исполнению, см. таблицу. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +60 °C. Исполнений в карточке: 4.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–400 МГц |
| Разнос частот | 5–20 МГц (ДУ-330/400-5-10), 5–20 МГц (ДУ-330/400-5-30), 4–20 МГц (ДУ-330/400-4-50), 4–20 МГц (ДУ-330/400-4-100) |
| Вносимые потери | ≤1,2 дБ |
| Развязка | ≥75 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Артикул | Разнос | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-330/400-5-10 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 10 Вт макс. | 0,8 кг | 118×154×32 мм |
| КАДАММ ДУ-330/400-5-30 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 30 Вт макс. | 1,5 кг | 268×154×32 мм |
| КАДАММ ДУ-330/400-4-50 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт макс. | 1,8 кг | 270×190×40 мм |
| КАДАММ ДУ-330/400-4-100 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 100 Вт макс. | 2,8 кг | 270×252×39 мм |
Исполнения различаются разносом частот, мощностью и массой.
КАДАММ ДУ-330/400 работает в полосах 330–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц). Дуплексный фильтр КАДАММ ДУ-330/400 разделяет приём и передачу в общем фидере, развязка ≥75 дБ.
Комплект КАДАММ ДУ-330/400: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-330/400 — 330–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц).
У КАДАММ ДУ-330/400 вносимые потери ≤1,2 дБ, развязка ≥75 дБ.
У КАДАММ ДУ-330/400 мощность по исполнению, см. таблицу, КСВН ≤1,40.
У КАДАММ ДУ-330/400 разъёмы розетка N, рабочая температура −20 … +60 °C.
У КАДАММ ДУ-330/400: диапазон частот 330–400 МГц, вносимые потери ≤1,2 дБ. У КАДАММ ДУ-400/520: диапазон частот 400–520 МГц, вносимые потери не более 1,0–2,0 дБ (по исполнению).
По разносу частот передачи и приёма вашей радиосети: выберите исполнение, в диапазон разноса которого он попадает — 5–20 МГц (ДУ-330/400-5-10), 5–20 МГц (ДУ-330/400-5-30), 4–20 МГц (ДУ-330/400-4-50), 4–20 МГц (ДУ-330/400-4-100).
Гарантия на КАДАММ ДУ-330/400 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры (дуплексные фильтры) серии КАДАММ ДУ-330/400 — 330–400 МГц, разнос 4–20 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
