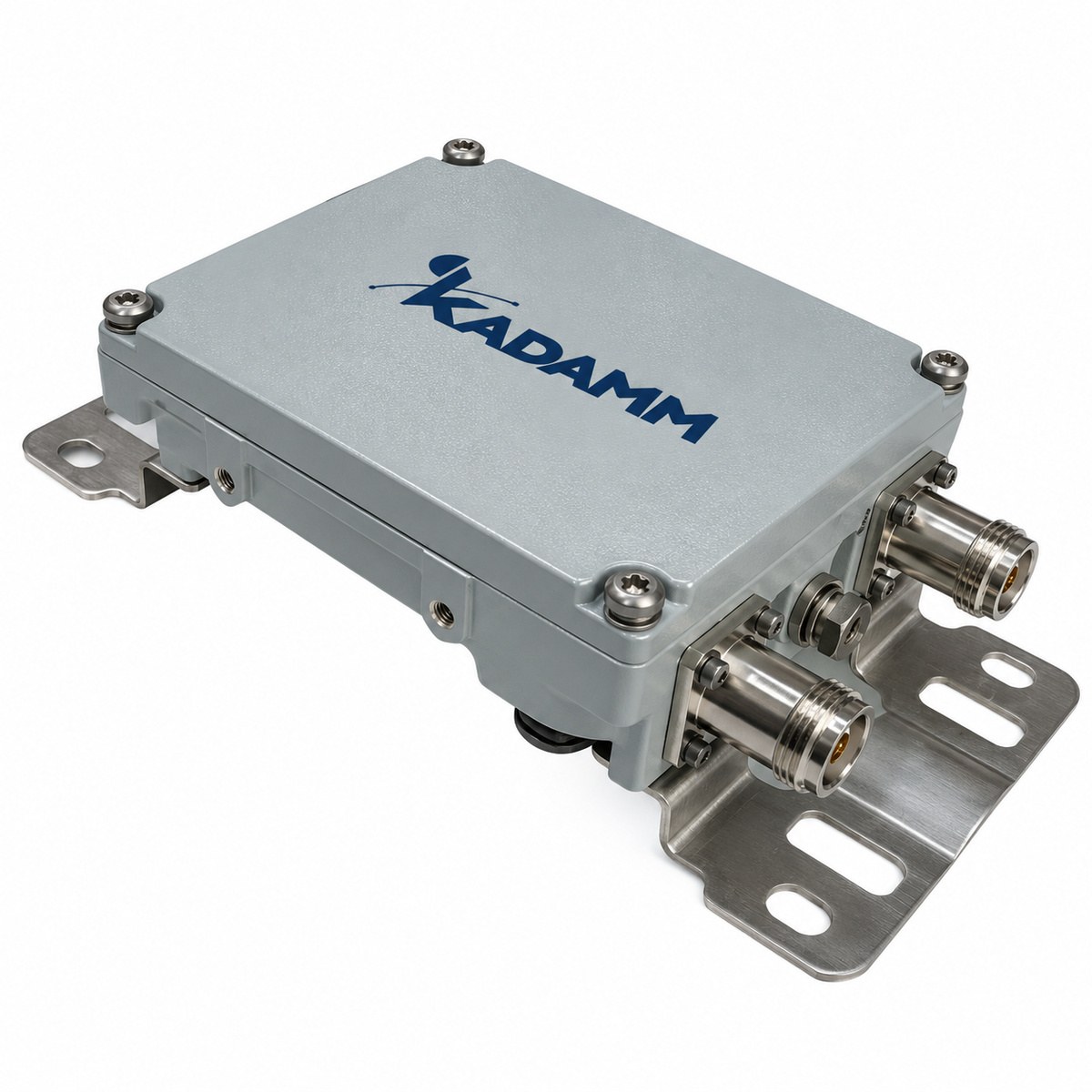

Дуплексер КАДАММ ДУ-650/2700-30-300 — 698–2170 / 2300–2700 МГц

Подойдёт, если обе частоты лежат в рабочей полосе 698–2170 / 2300–2700 МГц, а разнос между ними не меньше того, на который рассчитан дуплексер. При меньшем разносе развязка не будет достигнута, и приёмник ретранслятора начнёт глохнуть от собственного передатчика.

Пришлите частоты передачи и приёма, мощность передатчика и модель ретранслятора — проверим развязку и потери, настроим дуплексер на ваши частоты и подскажем, нужен ли дополнительный фильтр. Дуплексер настраивают и проверяют на ваших частотах до отгрузки.

Развязка между каналами должна ослабить сигнал передатчика на входе приёмника ниже порога его блокирования и не пропустить шум передатчика на частоте приёма. Её считают по мощности передатчика, чувствительности и избирательности приёмника — у этого дуплексера не менее 50 дБ.

Чем мощнее передатчик и ближе частоты, тем больше нужно развязки, а значит, резонаторов и вносимого ослабления. Расчёт для вашей пары частот сделаем по модели станции. Если развязки одного дуплексера не хватает, добавляют фильтр на вход приёмника или на выход передатчика.

Это уровень продуктов интермодуляции третьего порядка относительно несущих при условиях испытания, указанных в характеристиках. Чем ниже значение в дБн, тем меньше дуплексер само рождает помех, когда через него проходят несколько мощных несущих разных систем или операторов.

Интермодуляцию линии определяет худший элемент: соединители, перемычки и нагрузки берут того же класса, соединения затягивают моментным ключом и защищают от влаги. Проверку линии выполняют анализатором PIM после монтажа, до ввода системы в работу. Анализатор PIM подключают к линии вместо базовой станции и проверяют её целиком, вместе с антеннами и всеми соединениями.

Допустимая мощность — 300 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — 4.3-10 (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
